Mantenimiento y ajustes periódicos7-6
1
2
3
4
5
678
9
10
11
12
11 *Cojinetes del eje del
basculante Comprobar funcionamiento y si el
juego es excesivo. 
12 Cadena de
transmisión Compruebe la holgura, la
alineación y el estado de la
cadena.
Ajuste y lubrique la cadena con un lubricante especial para
cadenas con juntas tóricas. Cada 1000 km (600 mi) y después de lavar la
motocicleta, utilizarla con lluvia o
en lugares húmedos
13 *Cojinetes de
dirección Comprobar que los conjuntos de
cojinetes no estén flojos.  
Recubrir moderadamente con grasa a base de jabón de litio. 
14 *Fijaciones del
bastidor Comprobar que todas las tuercas,
pernos y tornillos estén
correctamente apretados. 
15 Eje pivote de la
maneta de freno Lubricar con grasa de silicona.

16 Eje pivote del pedal
de freno Lubricar con grasa a base de
jabón de litio. 
17 Eje pivote de la
maneta de
embrague Lubricar con grasa a base de
jabón de litio. 
18 Eje pivote del pedal
de cambio Lubricar con grasa a base de
jabón de litio. 
19 Caballete lateral Comprobar funcionamiento.
Lubricar con grasa a base de
jabón de litio. 
20 *Interruptor del
caballete lateral Compruebe el funcionamiento y
cámbielo según sea necesario. 
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BS2-9-S1.book 6 ページ ２０１８年６月７日　木曜日　午後２時０分

Mantenimiento y ajustes periódicos
7-7
1
2
3
4
5
67
8
9
10
11
12
21 *Horquilla delantera Comprobar funcionamiento y si
existen fugas de aceite.
Cambiar si es necesario. 
22 *Conjunto
amortiguador Comprobar funcionamiento y si
existen fugas de aceite.
Cambiar si es necesario. 
23 *Puntos de pivote
del brazo de
acoplamiento y del
brazo de relé de la
suspensión trasera Comprobar funcionamiento.

24 Aceite de motor Cambiar (calentar el motor antes
de vaciarlo).
Comprobar nivel de aceite y si existen fugas. 
25 Cartucho del filtro
de aceite del motor Cambiar.

26 *Sistema de
refrigeración Comprobar nivel de líquido
refrigerante y si existen fugas en
el vehículo. 
Cambiar. Cada 3 años
27 *Interruptores de
freno delantero y
trasero Comprobar funcionamiento.

28 *Piezas móviles y
cables Lubricar.

29 *Caja y cable del
puño del acelerador Comprobar funcionamiento y
juego.
Ajustar el juego del cable del acelerador si es necesario.
Lubricar la caja y el cable del puño del acelerador. 
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)BS2-9-S1.book 7 ページ ２０１８年６月７日　木曜日　午後２時０分

Mantenimiento y ajustes periódicos7-8
1
2
3
4
5
678
9
10
11
12
SAU72800
NOTA
Filtro de aire
El filtro de aire de este modelo está dotado de un elemento de pap el desechable; dicho elemento está revestido de aceite y, para
no dañarlo, no se debe limpiar con aire comprimido.
El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares especialmente húmedos o polvorientos.

Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno. Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
30*Luces, señales e
interruptores Comprobar funcionamiento.
Ajustar la luz del faro.

N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BS2-9-S1.book 8 ページ ２０１８年６月７日　木曜日　午後２時０分

Mantenimiento y ajustes periódicos
7-9
1
2
3
4
5
67
8
9
10
11
12
SAU18773

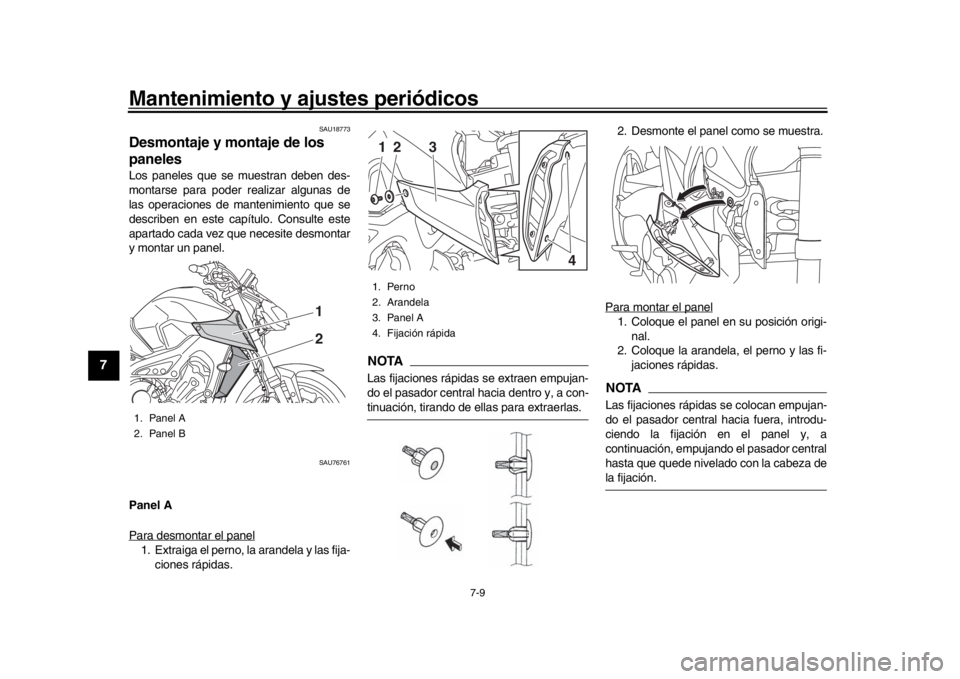

Desmontaje y montaje de los
panelesLos paneles que se muestran deben des-
montarse para poder realizar algunas de
las operaciones de mantenimiento que se
describen en este capítulo. Consulte este
apartado cada vez que necesite desmontar
y montar un panel.
SAU76761
Panel A
Para desmontar el panel1. Extraiga el perno, la arandela y las fija- ciones rápidas.
NOTALas fijaciones rápidas se extraen empujan-
do el pasador central hacia dentro y, a con-tinuación, tirando de ellas para extraerlas. 2. Desmonte el panel como se muestra.
Para montar el panel
1. Coloque el panel en su posición origi- nal.
2. Coloque la arandela, el perno y las fi-
jaciones rápidas.NOTALas fijaciones rápidas se colocan empujan-
do el pasador central hacia fuera, introdu-
ciendo la fijación en el panel y, a
continuación, empujando el pasador central
hasta que quede nivelado con la cabeza dela fijación.
1. Panel A
2. Panel B
1
2
1. Perno
2. Arandela
3. Panel A
4. Fijación rápida1
4
2
3
BS2-9-S1.book 9 ページ ２０１８年６月７日　木曜日　午後２時０分

Mantenimiento y ajustes periódicos7-10
1
2
3
4
5
678
9
10
11
12

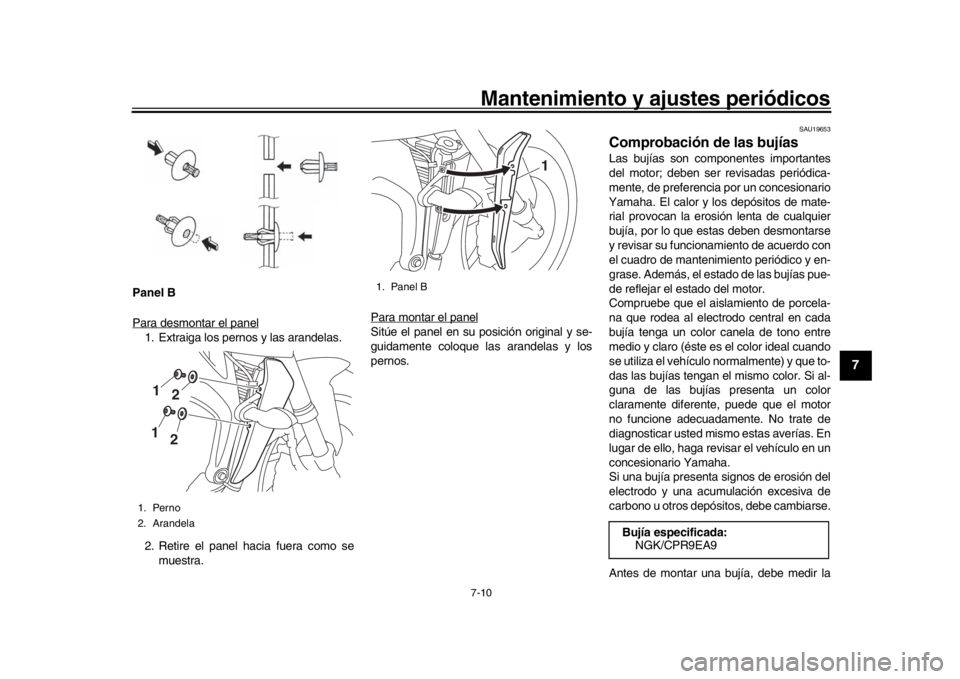

Panel B
Para desmontar el panel1. Extraiga los pernos y las arandelas.
2. Retire el panel hacia fuera como se muestra. Para montar el panel
Sitúe el panel en su posición original y se-
guidamente coloque las arandelas y los
pernos.
SAU19653
Comprobación de las bujíasLas bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia
por un concesionario
Yamaha. El calor y los depósitos de mate-
rial provocan la erosión lenta de cualquier
bujía, por lo que estas deben desmontarse
y revisar su funcionamiento de acuerdo con
el cuadro de mantenimi ento periódico y en-
grase. Además, el es tado de las bujías pue-
de reflejar el estado del motor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiarse.
Antes de montar una bujía, debe medir la
1. Perno
2. Arandela
1 2
1
2
1. Panel B
1
Bujía especificada:
NGK/CPR9EA9
BS2-9-S1.book 10 ページ ２０１８年６月７日　木曜日　午後２時０分

Mantenimiento y ajustes periódicos
7-11
1
2
3
4
5
67
8
9
10
11
12

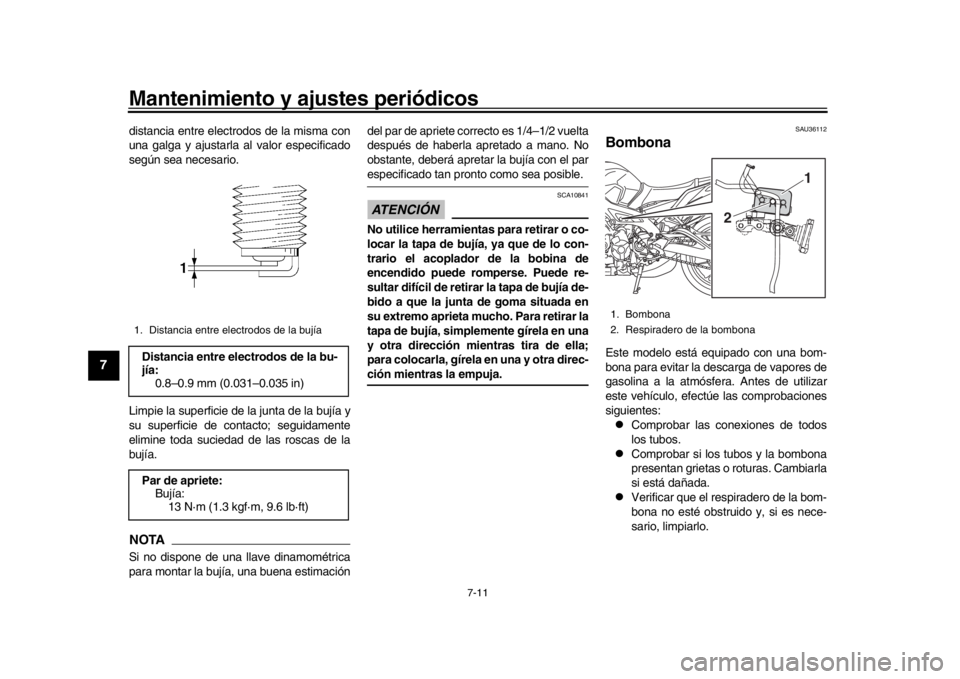

distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de co ntacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación del par de apriete correcto es 1/4–1/2 vuelta
después de haberla apretado a mano. No
obstante, deberá apretar
la bujía con el par
especificado tan pronto como sea posible.ATENCIÓN
SCA10841
No utilice herramientas para retirar o co-
locar la tapa de bujía, ya que de lo con-
trario el acoplador de la bobina de
encendido puede romperse. Puede re-
sultar difícil de retirar la tapa de bujía de-
bido a que la junta de goma situada en
su extremo aprieta mucho. Para retirar la
tapa de bujía, simplemente gírela en una
y otra dirección mientras tira de ella;
para colocarla, gírela en una y otra direc-ción mientras la empuja.
SAU36112
BombonaEste modelo está equipado con una bom-
bona para evitar la descarga de vapores de
gasolina a la atmósfera. Antes de utilizar
este vehículo, efectúe las comprobaciones
siguientes:
Comprobar las conexiones de todos
los tubos.

Comprobar si los tubos y la bombona
presentan grietas o roturas. Cambiarla
si está dañada.

Verificar que el respiradero de la bom-
bona no esté obstruido y, si es nece-
sario, limpiarlo.
1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bu-
jía:
0.8–0.9 mm (0.031–0.035 in)
Par de apriete: Bujía:13 N·m (1.3 kgf·m, 9.6 lb·ft)
1. Bombona
2. Respiradero de la bombona
1
2
BS2-9-S1.book 11 ページ ２０１８年６月７日　木曜日　午後２時０分

Mantenimiento y ajustes periódicos7-12
1
2
3
4
5
678
9
10
11
12
SAU1990D

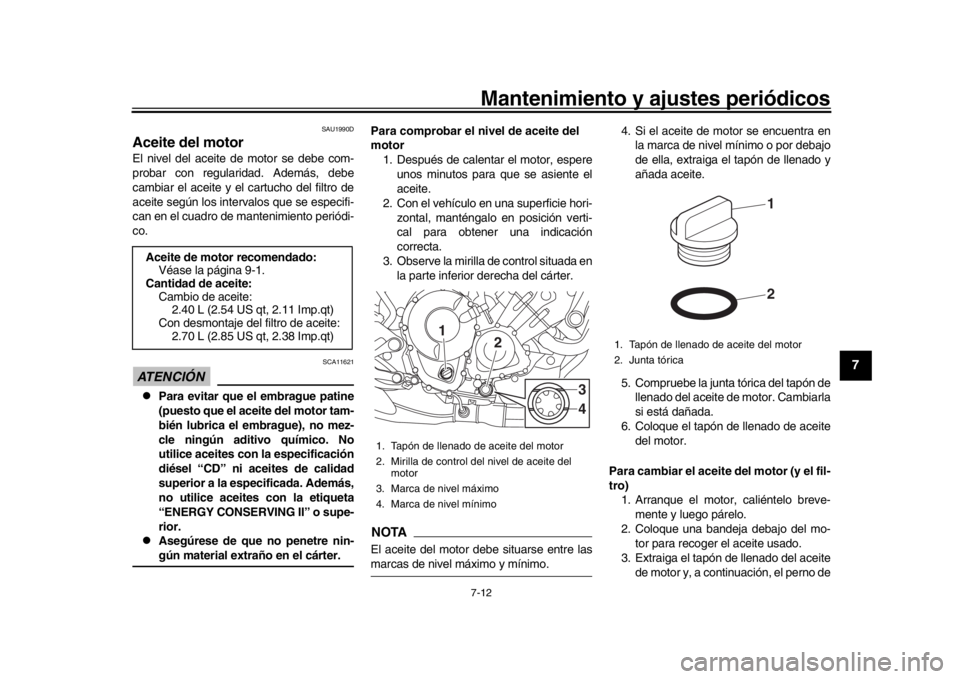

Aceite del motorEl nivel del aceite de motor se debe com-
probar con regularidad. Además, debe
cambiar el aceite y el cartucho del filtro de
aceite según los inte rvalos que se especifi-
can en el cuadro de mantenimiento periódi-
co.ATENCIÓN
SCA11621

Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.

Asegúrese de que no penetre nin-gún material extraño en el cárter. Para comprobar el nivel de aceite del
motor
1. Después de calentar el motor, espere unos minutos para que se asiente el
aceite.
2. Con el vehículo en una superficie hori- zontal, manténgalo en posición verti-
cal para obtener una indicación
correcta.
3. Observe la mirilla de control situada en la parte inferior derecha del cárter.
NOTAEl aceite del motor debe situarse entre lasmarcas de nivel máximo y mínimo. 4. Si el aceite de motor se encuentra en
la marca de nivel mínimo o por debajo
de ella, extraiga el tapón de llenado y
añada aceite.
5. Compruebe la junta tórica del tapón de llenado del aceite de motor. Cambiarla
si está dañada.
6. Coloque el tapón de llenado de aceite del motor.
Para cambiar el aceite del motor (y el fil-
tro) 1. Arranque el motor, caliéntelo breve-
mente y luego párelo.
2. Coloque una bandeja debajo del mo- tor para recoger el aceite usado.
3. Extraiga el tapón de llenado del aceite de motor y, a continuación, el perno de
Aceite de motor recomendado:
Véase la página 9-1.
Cantidad de aceite:
Cambio de aceite: 2.40 L (2.54 US qt, 2.11 Imp.qt)
Con desmontaje del filtro de aceite:
2.70 L (2.85 US qt, 2.38 Imp.qt)1. Tapón de llenado de aceite del motor
2. Mirilla de control del nivel de aceite del
motor
3. Marca de nivel máximo
4. Marca de nivel mínimo
1
2
34
1. Tapón de llenado de aceite del motor
2. Junta tórica
21
BS2-9-S1.book 12 ページ ２０１８年６月７日　木曜日　午後２時０分

Mantenimiento y ajustes periódicos
7-13
1
2
3
4
5
67
8
9
10
11
12

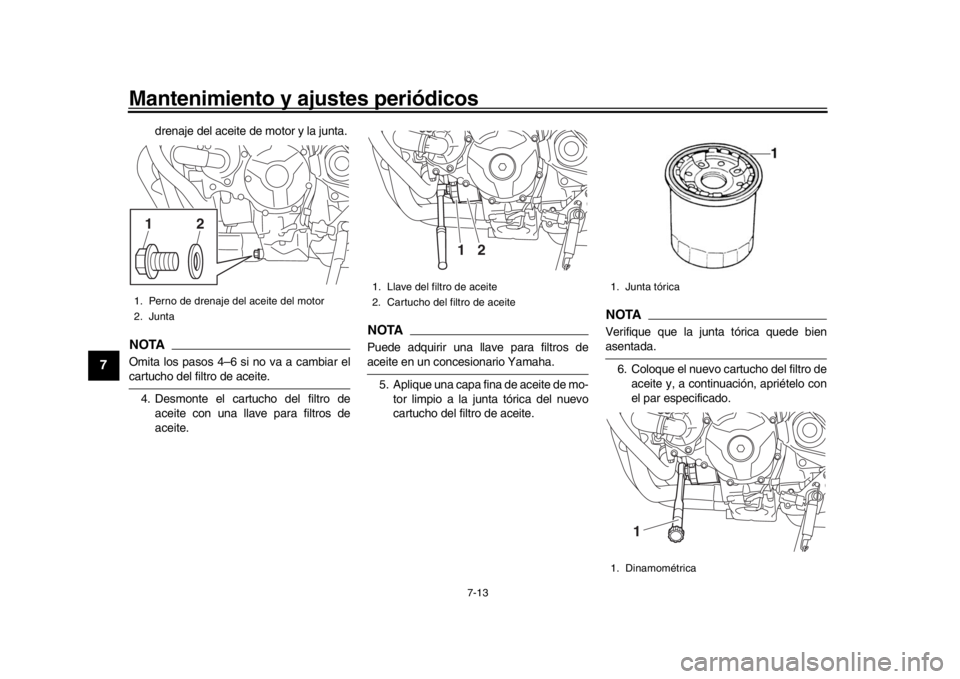

drenaje del aceite de motor y la junta.
NOTAOmita los pasos 4–6 si no va a cambiar elcartucho del filtro de aceite. 4. Desmonte el cartucho del filtro de aceite con una llave para filtros de
aceite.
NOTAPuede adquirir una llave para filtros deaceite en un concesionario Yamaha.
5. Aplique una capa fina de aceite de mo- tor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
NOTAVerifique que la junta tórica quede bienasentada.
6. Coloque el nuevo cartucho del filtro de aceite y, a continuación, apriételo con
el par especificado.
1. Perno de drenaje del aceite del motor
2. Junta1
2
1. Llave del filtro de aceite
2. Cartucho del filtro de aceite
2
1
1. Junta tórica
1. Dinamométrica
1
