Características especiales
3-2
1
234
5
6
7
8
9
10
11
12
Selección del sistem a de control de
tracción
Con el acelerador cerrado, empuje este in-
terruptor hacia abajo para cambiar de TCS
“1” a TCS “2”. Empújelo hacia arriba para
cambiar de “2” a “1”.
Con el vehículo parado, empuje este inte-
rruptor hacia arriba durante dos segundos
para desactivar el sistema. Empújelo hacia
abajo para desactivar el sistema.NOTA
La posición de ajuste de TCS actual se
muestra en la pantalla TCS (página
4-10).

El sistema de control de tracción solo
puede activarse o desactivarse cuan-
do el vehículo está parado.

Cuando se gira la llave a “ON”, el con-
trol de tracción se activa y se sitúa en
“1” o “2” (según lo que estuviera selec-
cionado la última vez).

Desactive el sistema de control de
tracción para ayudar a liberar la rueda
trasera si el vehículo se atasca en ba-rro, arena u otra superficie blanda.
TCS “OFF”
TCS “OFF” desactiva el sistema de control
de tracción.
TCS “1”
TCS “1” minimiza el control de tracción.
TCS “2”
TCS “2” eleva al máximo la ayuda del siste-
ma de control de tracción; el grado de con-
trol del giro de la rueda es mucho mayor. La luz indicadora “ ” parpadea cuando el
control de tracción está activado. Cuando el
sistema está activado, el conductor puede
notar ligeras variaciones en el ruido del mo-
tor y del escape.
Cuando el sistema de control de tracción se
ha situado en “OFF”, la luz indicadora “ ”
se enciende.
ATENCIÓN
SCA16801
Utilice únicamente los neumáticos de
especificados. (Consulte la página 7-17).
El uso de neumáticos de medidas dife-
rentes impedirá que el sistema de con-
trol de tracción controle con precisión larotación de las ruedas.
1. Interruptor del sistema de control de
tracción “TCS”
1
1. Luz indicadora del sistema de control de tracción “ ”
2. Luz de aviso de avería del motor “ ”
12
BS2-9-S1.book 2 ページ ２０１８年６月７日　木曜日　午後２時０分

Características especiales
3-3
1
23
4
5
6
7
8
9
10
11
12
Reajustar el sistema de control de trac-
ción
El sistema de control de tracción se desac-
tivará automáticamente cuando:
la rueda delantera o la rueda trasera
se levante del suelo durante la mar-
cha.

se detecta un giro excesivo de la rue-
da trasera durante la marcha.

alguna de las ruedas se gira con la lla-
ve en posición “ON” (por ejemplo, al
realizar operaciones de mantenimien-
to).
Si el sistema de control de tracción está
desactivado, se encienden tanto la luz indi-
cadora “ ” como la luz de aviso “ ”.
En este caso, pruebe a reiniciar el sistema
de la forma siguiente: 1. Detenga el vehículo y gire la llave a la posición “OFF”.
2. Espere unos segundos y vuelva a gi- rar la llave a la posición “ON”.
3. La luz indicadora “ ” debería apagar-
se y el sistema quedar activado.
NOTASi la luz indicadora “ ” permanece encen-
dida después de reiniciar el sistema, puede
seguir utilizando el vehículo; no obstante,
hágalo revisar en un concesionarioYamaha lo antes posible. 4. Haga revisar el vehículo para apagar
la luz de aviso “ ” en un concesiona-
rio Yamaha.
SAU76401
Sistema de cambio rápidoEl sistema de cambio rápido (QS) permite
cambiar a marchas superiores electrónica-
mente a todo gas y sin embrague. Cuando
el contacto del cambio detecta movimiento
en el pedal (página 4-14), la potencia del
motor y el par de la transmisión se ajustan
momentáneamente para que se pueda pro-
ducir el cambio a una marcha superior.NOTA
El sistema de cambio rápido actúa
cuando el vehículo se desplaza como
mínimo a 20 km/h (12 mi/h), a 2300
r/min o más y solamente cuando se
acelera.

No actúa cuando se aprieta la manetade embrague.
BS2-9-S1.book 3 ページ ２０１８年６月７日　木曜日　午後２時０分

4-1
1
2
345
6
7
8
9
10
11
12
Funciones de los instrumentos y mandos
SAU10978
Sistema inmovilizadorEste vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistem a consta de lo si-
guiente:
una llave de registro de nuevo código
(llave roja)

dos llaves normales (llaves negras) en
las que se pueden registrar nuevos có-
digos

un transpondedor (que está instalado
en la llave de registro de código)

una unidad inmovilizadora

una ECU (unidad de control electróni-
co)

una luz indicadora del sistema inmovi-
lizador (Vease la página 4-7.)
La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Puesto
que el registro es un proceso difícil, lleve el
vehículo y las tres llaves a un concesionario
Yamaha para que lo realice. No utilice la lla-
ve roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves normales.
Para conducir utilice siempre una de las lla-
ves normales.
ATENCIÓN
SCA11822

¡NO PIERDA LA LLAVE DE REGIS-
TRO DE CÓDIGO! ¡SI LA PIERDE,
PÓNGASE INMEDIATAMENTE EN
CONTACTO CON SU CONCESIO-
NARIO! Si se pierde la llave de re-
gistro de código, es imposible
registrar nuevos códigos en las lla-
ves normales. Podrá utilizar las lla-
ves normales para arrancar el
vehículo; no obstante, si es necesa-
rio registrar un nuevo código (es
decir, si se hace una nueva llave
normal o si se pierden todas las lla-
ves) se deberá cambiar todo el sis-
tema inmovilizador. Por lo tanto, se
recomienda encarecidamente utili-
zar una de las llaves normales y
guardar la llave de registro en un lu- gar seguro.

No sumerja ninguna de las llaves en
agua.

No exponga ninguna de las llaves a
temperaturas excesivamente eleva-
das.

No sitúe ninguna de las llaves cerca
de imanes (esto incluye, aunque sin
limitarse a ello, productos tales
como altavoces, etc.).

No coloque cerca de ninguna llave
objetos que transmitan señales
eléctricas.

No coloque objetos pesados enci-
ma de las llaves.

No rectifique ni altere la forma de
las llaves.

No separe la parte de plástico de las
llaves.

No coloque dos llaves de ningún
sistema inmovilizador en un mismo
llavero.

Mantenga las llaves normales, así
como las llaves de otros sistemas
inmovilizadores, alejadas de la llave
de registro de código de este vehí-
culo.

Mantenga las llaves de otros siste-
mas inmovilizadores alejadas del
interruptor principal, ya que puedencrear interferencias de señal.
1. Llave de registro de nuevo código (llave
roja)
2. Llaves normales (llave negra)
BS2-9-S1.book 1 ページ ２０１８年６月７日　木曜日　午後２時０分

Funciones de los instrumentos y mandos
4-2
1
2
34
5
6
7
8
9
10
11
12
SAU10474
Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.NOTAPara la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrarel nuevo código.
SAU36872
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente. La luz de la instrumentación, el pilo- to trasero, la luz de la matrícula y las luces
de posición se encienden y se puede arran-
car el motor. La llave no se puede extraer.
NOTAEl faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición“OFF”, incluso si el motor se cala.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas el
éctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-trol o sufrir un accidente.
SAU1068B
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave. Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Con la llave en la posición “OFF”, em-
pújela hacia dentro y gírela a la posi-
ción “LOCK”.
3. Extraiga la llave.NOTASi la dirección no se bloquea, inténtelo gi-rando el manillar ligeramente a la derecha.
P
ON
OFF
LOCK
1. Empujar.
2. Girar.12
BS2-9-S1.book 2 ページ ２０１８年６月７日　木曜日　午後２時０分

Funciones de los instrumentos y mandos
4-3
1
2
345
6
7
8
9
10
11
12
Para desbloquear la direcciónDesde la posición “LOCK”, empuje la llave
hacia dentro y gírela a la posición “OFF”.
SAU59680
(Estacionamiento)
Las luces de emergencia y los intermitentes
se pueden encender, pero el resto de los
sistemas eléctricos están desconectados.
Se puede extraer la llave.
La dirección debe estar bloqueada para po-
der girar la llave a la posición “ ”.ATENCIÓN
SCA20760
El uso de las luces de emergencia o los
intermitentes durante un periodo de
tiempo prolongado podría ocasionar la
descarga de la batería.
SAU66055
Interruptores del manillarIzquierda
1. Empujar.
2. Girar.12
1. Interruptor de ráfagas “ ”
2. Conmutador de la luz de “ / ”
3. Interruptor de intermitencia “ / ”
4. Interruptor de la bocina “ ”
5. Interruptor del sistema de control de tracción “TCS”
2341 5
BS2-9-S1.book 3 ページ ２０１８年６月７日　木曜日　午後２時０分

Funciones de los instrumentos y mandos
4-4
1
2
34
5
6
7
8
9
10
11
12
Derecha
SAU76731
Interruptor de ráfagas “ ”
Pulse este interruptor para hacer ráfagas.NOTACuando el conmutador de la luz de cruce/
carretera está situado en “ ”, el interrup-tor de ráfagas no tiene efecto.
SAU66021
Conmutador de la luz de cruce/carretera
“/”
Sitúe este interruptor en “ ” para poner la
luz de carretera y en “ ” para poner la luz
de cruce. (Consulte la página 7-34).
SAU66040
Interruptor de in termitencia “ / ”
Para señalar un giro a la derecha, pulse
este interruptor hacia la posición “ ”. Para
señalar un giro a la izquierda, pulse este in-
terruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una ve z éste haya regresado
a su posición central.
SAU66030
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU73961
Interruptor del sistema de control de
tracción “TCS”
Consulte en la página 3-1 una explicación
del sistema de control de tracción.
SAU66060
Interruptor de paro/marcha/arranque
“//”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor en
“ ” y, a continuación, pulse el interruptor
hacia “ ”. Véanse las instrucciones de
arranque en la página 6-1 antes de arrancar
el motor.
Sitúe este interruptor en “ ” para parar el motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.
SAU66010
Interruptor de luces de emergencia “ ”
Con la llave en la posición “ON” o “ ”, uti-
lice este interruptor
para encender las luces
de emergencia (todos los intermitentes par-
padean simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.ATENCIÓN
SCA10062
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse labatería.
SAU73931
Selector de modo de conducción “MO-
DE”
Consulte en la página 3-1 una explicación
del modo de conducción.
1. Interruptor de paro/marcha/arranque “ / /”
2. Selector de modo de conducción “MODE”
3. Interruptor de luces de emergencia “ ”
123
BS2-9-S1.book 4 ページ ２０１８年６月７日　木曜日　午後２時０分

Funciones de los instrumentos y mandos
4-5
1
2
345
6
7
8
9
10
11
12
SAU4939D
Luces indicadores y luces de
aviso
SAU11022
Luz indicadora de intermitencia “ ”
Esta luz indicadora parpadea cuando está
activada una luz de intermitencia.
SAU11061
Luz indicadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11081
Luz indicadora de la luz de carretera
“”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU77380
Luz de aviso del nivel de aceite “ ”
Esta luz de aviso se enciende si el nivel de
aceite del motor está bajo.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a “ON” o permanece en-
cendida después de confirmar que el nivel
de aceite es correcto (ver página 7-12),
haga revisar el vehículo en un concesiona-
rio Yamaha.
NOTA
Incluso si el nivel de aceite es suficien-
te, la luz de aviso puede parpadear al
circular por una cuesta o durante las
aceleraciones o desaceleraciones
bruscas, pero esto no es un fallo.

Si se detecta una anomalía en el cir-
cuito de detección del nivel de aceite,
la luz de aviso del nivel de aceite par-
padea repetidamente. En ese caso,
haga revisar el vehículo en un conce-sionario Yamaha.
SAU11447
Luz de aviso de la temperatura del líqui-
do refrigerante “ ”
Esta luz de aviso se enciende si el motor se
recalienta. En ese caso, pare el motor inme-
diatamente y deje que se enfríe.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.ATENCIÓN
SCA10022
No mantenga el motor en marcha si se

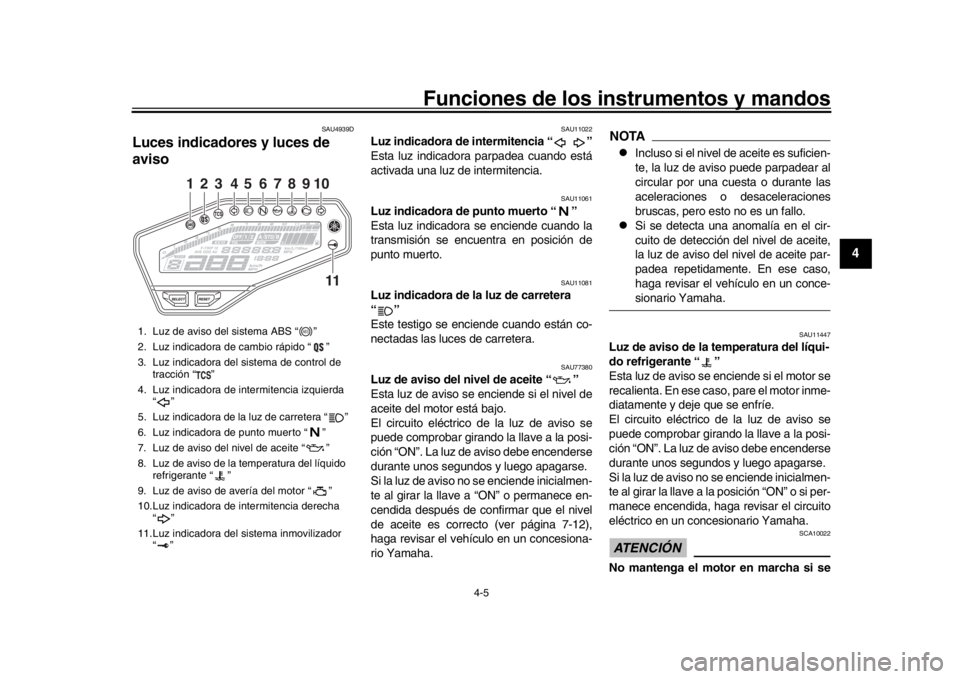

1. Luz de aviso del sistema ABS “ ”
2. Luz indicadora de cambio rápido “ ”
3. Luz indicadora del sistema de control de tracción “ ”
4. Luz indicadora de intermitencia izquierda “”
5. Luz indicadora de la luz de carretera “ ”
6. Luz indicadora de punto muerto “ ”
7. Luz de aviso del nivel de aceite “ ”
8. Luz de aviso de la temperatura del líquido refrigerante “ ”
9. Luz de aviso de avería del motor “ ”
10.Luz indicadora de intermitencia derecha “”
11.Luz indicadora del sistema inmovilizador “”
2
1
3
4
910
5
6
7
8
11
ABS
BS2-9-S1.book 5 ページ ２０１８年６月７日　木曜日　午後２時０分

Funciones de los instrumentos y mandos
4-6
1
2
34
5
6
7
8
9
10
11
12
está recalentando.NOTA
En los vehículos equipados con venti-
lador del radiador, este se activa o
desactiva automáticamente en función
de la temperatura del líquido refrige-
rante en el radiador.

Si el motor se recalienta, consulte las
instrucciones adicionales de la página7-38.
SAU73171
Luz de aviso de avería del motor “ ”
Esta luz de aviso se enciende si se detecta
una anomalía en el motor u otro sistema de
control del vehículo. En ese caso, haga re-
visar el sistema de autodiagnóstico del ve-
hículo en un concesionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o per-
manece encendida, haga revisar el
vehículo en un concesionario Yamaha.
SAU69891
Luz de aviso del sistema ABS “ ”
Durante el funcionamiento normal, esta luz de aviso se enciende cuando se gira la llave
a “ON” y se apaga después de circular a
una velocidad de 10 km/h (6 mi/h) o supe-
rior.
Si la luz de aviso del sistema ABS:

no se enciende cuando se gira la llave
a “ON”

se enciende o parpadea durante la
marcha

no se apaga después de circular a una
velocidad de 10 km/h (6 mi/h) o supe-
rior
Es posible que el ABS no funcione correc-
tamente. En cualquiera de las circunstan-
cias anteriormente señaladas, haga revisar
el sistema lo antes posible en un concesio-
nario Yamaha. (Véase en la página 4-15
una explicación del ABS).ADVERTENCIA
SWA16041
Si la luz de aviso del ABS no se apaga
después de circular a una velocidad de
10 km/h (6 mi/h) o superior o se enciende
o parpadea durante la marcha, el siste-
ma de frenos pasa a funcionar del modo
convencional. En cualquiera de estos
casos, o si la luz de aviso no se enciende
en absoluto, extreme las precauciones
para evitar el posible bloqueo de las rue-
das en las frenadas de emergencia.
Haga revisar el sistema de frenos y los circuitos eléctricos en un concesionario
Yamaha lo antes posible.
SAU77002
Luz indicadora del sistema de control de
tracción “ ”
Esta luz indicadora parpadea cuando el
control de tracción está activado. Cuando el
sistema de control de tracción se desactiva,
la luz indicadora se enciende.
Cuando se da el contacto del vehículo, la
luz efectúa una comprobación del circuito
(se enciende durante unos segundos y lue-
go se apaga). Si la luz no se enciende du-
rante la comprobación del circuito o
permanece encendida, haga revisar el ve-
hículo en un concesionario Yamaha.
SAU76411
Luz indicadora de cambio rápido “ ”
Cuando se gira la llave a “ON”, el sistema
de cambio rápido (página 3-3) se activa y
esta luz indicadora se enciende.
Si se detecta un fallo en el sistema de cam-
bio rápido, esta luz se apaga y el sistema de
cambio rápido queda deshabilitado. Haga
revisar el vehículo en un concesionario
Yamaha.
ABS
BS2-9-S1.book 6 ページ ２０１８年６月７日　木曜日　午後２時０分
