2018 YAMAHA GRIZZLY 700 Manuale de Empleo (in Spanish)

4-24
4
SBU18963Portaequipajes delanteroNo sobrepase el límite de carga de 50.0 kg
(110 lb) del portaequipajes delantero.
 No sobrepase la carga máxima de 240.0 kg
(530 lb) del ATV.SBU18973Portaequipajes traseroNo sobrepase el límite de carga de 90.0 kg
(198 lb) del portaequipajes trasero.
 No sobrepase la carga máxima de 240.0 kg
(530 lb) del ATV.SBU19148Ajuste de los conjuntos amortiguado-
res delanteros y traseros La precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.

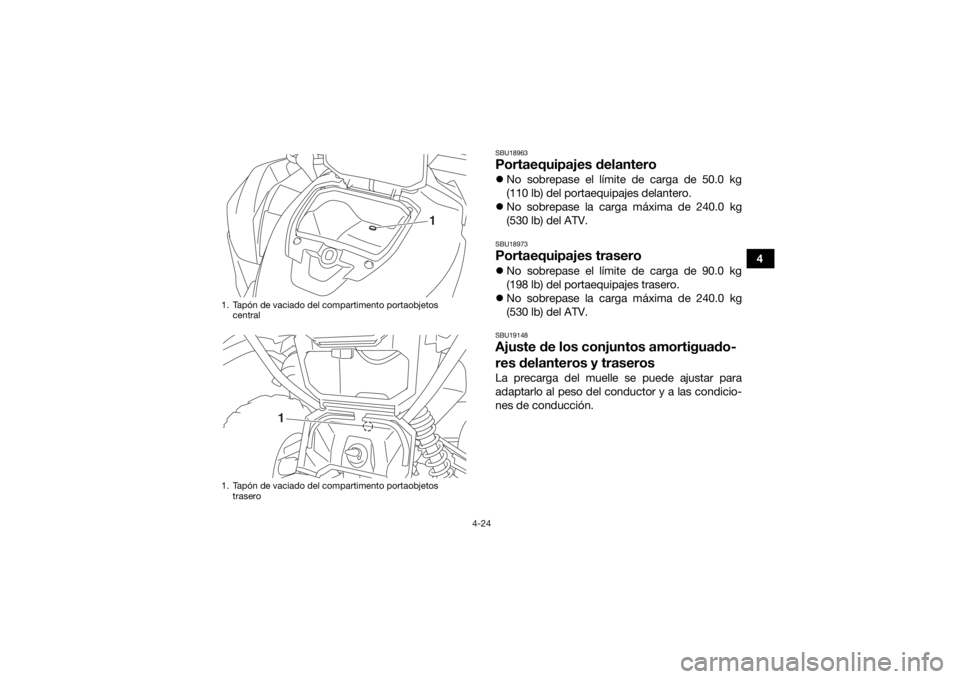

1. Tapón de vaciado del compartimento portaobjetos
central
1. Tapón de vaciado del compartimento portaobjetos trasero
1
1
UB1A60S0.book Page 24 Friday, February 24, 2017 8:58 AM

4-25
4
ADVERTENCIA
SWB00401Ajuste siempre los conjuntos amortiguadores
de la derecha y la izquierda a la misma posi-
ción. Un ajuste desigual puede producir un
manejo deficiente y la pérdida de estabilidad,
lo que puede ocasionar un accidente. Ajuste la precarga del muelle del modo siguiente.
Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión.
Alinee la muesca correspondiente del aro de ajus-
te con el indicador de posición del amortiguador.
NOTAPara realizar este ajuste, se puede obtener una lla-
ve especial en un concesionario Yamaha. 1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
UB1A60S0.book Page 25 Friday, February 24, 2017 8:58 AM

4-26
4
SBU28972Enganche del remolque (YFM70GPHJ /
YFM70GPSJ / YFM70GPLJ)Este ATV está equipado con un receptor de en-
ganche del remolque de 5 cm (2 in).Se pueden obtener equipos de arrastre de remol-
ques en un concesionario Yamaha. (Véase la pá-
gina 6-7 para obtener información sobre
precauciones).
SBU19184Toma de corriente continuaLa toma auxiliar de corriente continua está situada
en la parte delantera derecha del ATV. Esta toma
puede utilizarse para conectar luces de trabajo,
aparatos de radio, etc. Sólo debe utilizarse cuan-
do el motor esté en marcha y cuando el interruptor
de las luces esté en la posición “OFF”.
1. Coloque el interruptor de las luces en la posi- ción “OFF”.
1. Llave especialPosición de ajuste de la precarga del muelle:Mínima (blanda):1
Normal: 2
Máxima (dura): 5
1. Receptor de enganche del remolque
1
UB1A60S0.book Page 26 Friday, February 24, 2017 8:58 AM

4-27
42. Apague el accesorio.
3. Arranque el motor. (Véase la página 6-1).
4. Abra la tapa de la toma auxiliar de corriente
continua y, a continuación, inserte el enchufe
de alimentación accesorio en la toma.
5. Encienda el accesorio.
6. Cuando no utilice la toma auxiliar de corriente continua, cúbrala con la tapa.
ATENCIÓNSCB00121No utilice accesorios que necesiten más ca-
pacidad de la máxima indicada anteriormen-
te. Esto puede producir una sobrecarga en el
circuito y hacer que los fusibles se fundan.
 Si se utilizan los accesorios con el motor
apagado o con los faros encendidos, la bate-
ría se descargará y el arranque del motor
puede resultar difícil.
 No utilice un encendedor de automóvil u
otros accesorios con un enchufe que se ca-
liente ya que la toma puede verse dañada.

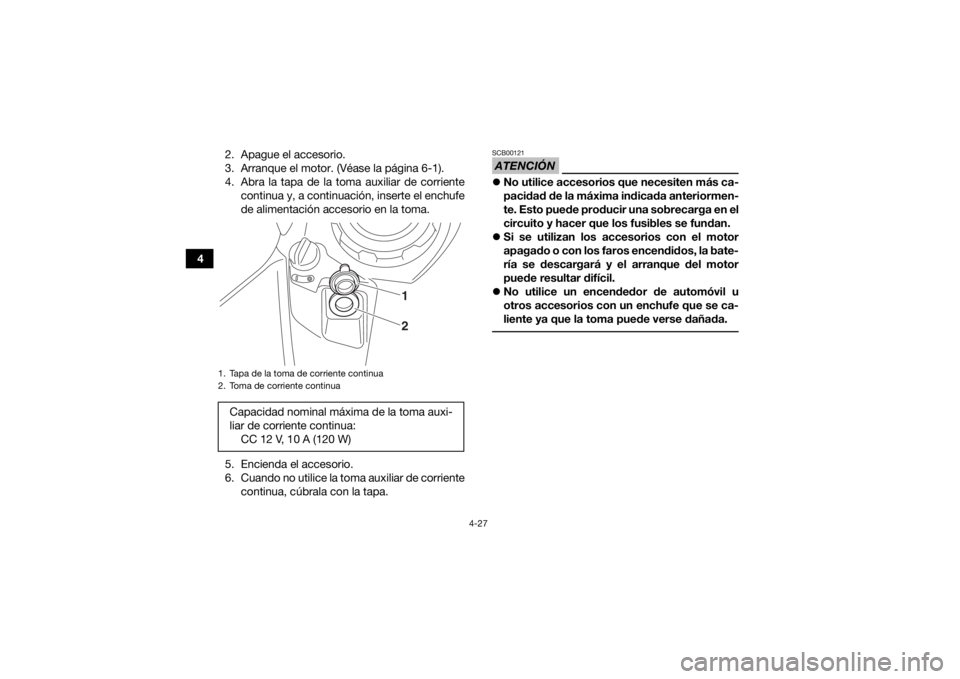

1. Tapa de la toma de corriente continua
2. Toma de corriente continuaCapacidad nominal máxima de la toma auxi-
liar de corriente continua:
CC 12 V, 10 A (120 W)
21
UB1A60S0.book Page 27 Friday, February 24, 2017 8:58 AM

5-1
5
SBU19203
COMPROBACIONES ANTES DE LA UTILIZACIÓN
SBU19226Revise el estado del vehículo cada vez que lo utilice a fin de eliminar cualquier duda sobre su seguridad.
Siga siempre los procedimientos e intervalos de inspección y mantenimiento indicados en el Manual del
propietario.
ADVERTENCIA
SWB00482Las posibilidades de accidente o daños materiales aumentan si no se revisa y mantiene el vehículo
correctamente. No utilice el vehículo si detecta cualquier problema. Si un problema no puede sub-
sanarse por los procedimientos de ajuste indicados en este manual, haga revisar el vehículo en un
concesionario Yamaha. Antes de utilizar el vehículo compruebe los elementos siguientes:
ELEMENTOOPERACIÓN PÁGINA
Gasolina • Compruebe el nivel de gasolina en el depósito de gasolina y, si es
necesario, añada la gasolina recomendada.
• Compruebe si existen fugas en la línea de gasolina. Corrija si es necesario. 4-17, 5-4
Aceite de motor • Compruebe el nivel de aceite en el motor y, si es necesario, añada
el aceite recomendado hasta el nivel especificado.
• Compruebe si existen fugas de aceite en el ATV. Corrija si es nece- sario. 5-4, 8-22
Aceite del engranaje final • Compruebe si existen fugas de aceite en el ATV. Corrija si es nece-
sario. 5-4, 8-26
UB1A60S0.book Page 1 Friday, February 24, 2017 8:58 AM

5-2
5
Aceite del diferencial• Compruebe si existen fugas de aceite en el ATV. Corrija si es nece-
sario. 5-4, 8-29
Líquido refrigerante • Compruebe el nivel de líquido refrigerante en el depósito y, si es
necesario, añada el líquido refrigerante recomendado hasta el nivel
especificado.
• Compruebe si existen fugas en el sistema de refrigeración. Corrija si es necesario. 5-4, 8-32
Freno delantero • Comprobar funcionamiento. Si el funcionamiento es blando o es-
ponjoso, solicitar a un concesiona rio Yamaha que purgue el siste-
ma hidráulico.
• Compruebe el grado de desgaste de las pastillas de freno y, si es necesario, sustitúyalas.
• Compruebe el nivel de líquido de frenos en el depósito y, si es ne- cesario, añada el líquido de frenos recomendado hasta el nivel es-
pecificado.
• Comprobar si existen fugas en el sistema hidráulico. Corregir si es necesario. 5-4, 8-45, 8-46, 8-48
Freno trasero • Comprobar funcionamiento. Si el funcionamiento es blando o es-
ponjoso, solicitar a un concesiona rio Yamaha que purgue el siste-
ma hidráulico.
• Compruebe el juego libre del pedal, y ajuste si es necesario.
• Compruebe el grado de desgaste de las pastillas de freno y, si es necesario, sustitúyalas.
• Compruebe el nivel de líquido de frenos en el depósito y, si es ne- cesario, añada el líquido de frenos recomendado hasta el nivel es-
pecificado.
• Comprobar si existen fugas en el sistema hidráulico. Corregir si es necesario. 5-4, 8-45, 8-46, 8-48,
8-49
Maneta de aceleración • Verificar si el funcionamiento es suave. Lubrique el cable y la caja
de la maneta si es necesario.
• Compruebe el juego libre de la maneta, y ajuste si es necesario. 5-5, 8-44
ELEMENTO OPERACIÓN PÁGINAUB1A60S0.book Page 2 Friday, February 24, 2017 8:58 AM

5-3
5
Cables de mando• Verifique si el funcionamiento es suave. Lubrique si es necesario. 8-51
Ruedas y neumáticos • Compruebe el estado de las ruedas, y sustitúyalas si están daña-
das.
• Comprobar estado de los neumáticos y profundidad del dibujo. Cambiar si es necesario.
• Comprobar la presión. Corregir si es necesario. 5-5
Pedal de freno • Verifique si el funcionamiento es suave. Lubrique el punto pivotan-
te del pedal si es necesario. 8-53
Manetas del freno • Verifique si el funcionamiento es suave. Lubrique los puntos pivo-
tantes de las manetas si es necesario. 8-52
Guardapolvos de ejes • Compruebe si hay grietas o daños, y sustituya si es necesario. 8-51
Fijaciones del chasis • Compruebe que todas las tuercas, pernos y tornillos estén correc-
tamente apretados. 5-8
Instrumentos, luces e in-
terruptores • Compruebe el funcionamiento, y corrija si es necesario. 5-8
ELEMENTO OPERACIÓN PÁGINA
UB1A60S0.book Page 3 Friday, February 24, 2017 8:58 AM

5-4
5
SBU19542GasolinaAsegúrese de que haya suficiente gasolina en el
depósito. (Véase la página 4-17).SBU19561Aceite de motorAsegúrese de que el aceite de motor está en el ni-
vel especificado. Añada aceite según se requiera.
(Véase la página 8-22).SBU19591Aceite del engranaje finalAsegúrese de que el aceite del engranaje final está
en el nivel especificado. Añada aceite según se re-
quiera. (Véase la página 8-26).SBU19601Aceite del diferencialAsegúrese de que el aceite del diferencial está en
el nivel especificado. Añada aceite según se re-
quiera. (Véase la página 8-29).SBU19632Líquido refrigeranteAsegúrese de que el líquido refrigerante está en el
nivel especificado. Añada líquido refrigerante se-
gún se requiera. (Véase la página 8-32).
NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor. SBU29083Frenos delantero y traseroManetas del freno y pedal de freno
Compruebe que las manetas de freno delantero
y trasero no tengan ningún juego. Si hay juego
libre, haga revisar el sistema de frenos en un
concesionario Yamaha.
 Compruebe que el juego libre del pedal de freno
sea el correcto. Si no lo es, ajústelo. (Véase la
página 8-49).
 Compruebe el funcionamiento de las manetas
del freno y el pedal de freno. Deben poder mo-
verse con suavidad y deberá notar una firme
sensación al aplicar los frenos. De lo contrario,
haga revisar el sistema de frenos en un conce-
sionario Yamaha.
Nivel del líquido de freno
Compruebe el nivel del líquido de freno. Añada lí-
quido si es necesario. (Véase la página 8-46).
UB1A60S0.book Page 4 Friday, February 24, 2017 8:58 AM
