2018 YAMAHA GRIZZLY 700 Manuale de Empleo (in Spanish)

4-16
4
SBU18443Pedal del freno y maneta del freno tra-
seroEl pedal del freno se encuentra situado en el lado
derecho del ATV. La maneta del freno trasero se
encuentra situada en el manillar izquierdo. Para
aplicar el freno trasero, pise el pedal del freno o
tire de la maneta del freno hacia el puño del mani-
llar.1. Maneta del freno delantero
1. Pedal de freno
1. Maneta del freno trasero
1
1
UB1A60S0.book Page 16 Friday, February 24, 2017 8:58 AM

4-17
4
SBU18613Palanca de selección de marchaLa palanca de selección de marcha se utiliza para
seleccionar marcha corta, marcha larga, punto
muerto, marcha atrás y estacionamiento. Consul-
te en la página 6-2 el funcionamiento de la palan-
ca de selección de marcha.SBU18721Tapón del depósito de gasolinaQuite el tapón del depósito de gasolina haciéndo-
lo girar hacia la izquierda.
SBU18758GasolinaCompruebe que haya suficiente gasolina en el de-
pósito.
ADVERTENCIA
SWB02522La gasolina y los vapores de gasolina son muy
inflamables. Para evitar incendios y explosio-
nes y reducir el riesgo de accidentes durante el
repostaje, siga estas instrucciones. 1. Antes de repostar, pare el motor; no debequedar ninguna persona sentada en el vehí-
culo. No ponga nunca gasolina mientras
1. Palanca de selección de marcha
1
1. Tapón del depósito de gasolina
1
UB1A60S0.book Page 17 Friday, February 24, 2017 8:58 AM

4-18
4
fuma o en proximidad de chispas, llamas vi-
vas u otras fuentes de ignición como los tes-
tigos luminosos de calentadores de agua y
secadores de ropa.
2. No llene el depósito de gasolina en exceso. Para poner gasolina, introduzca la tobera de
la bomba en el orificio de llenado del depósi-
to. Interrumpa el suministro cuando la gasoli-
na llegue a la parte inferior del tubo de
llenado. Dado que la gasolina se expande
cuando se calienta, el calor procedente del
motor o del sol puede hacer que el depósito
se desborde. Para Europa
NOTACuando vaya a repostar, compruebe que la tobera
de la bomba de gasolina tenga la marca de iden-
tificación del mismo combustible.

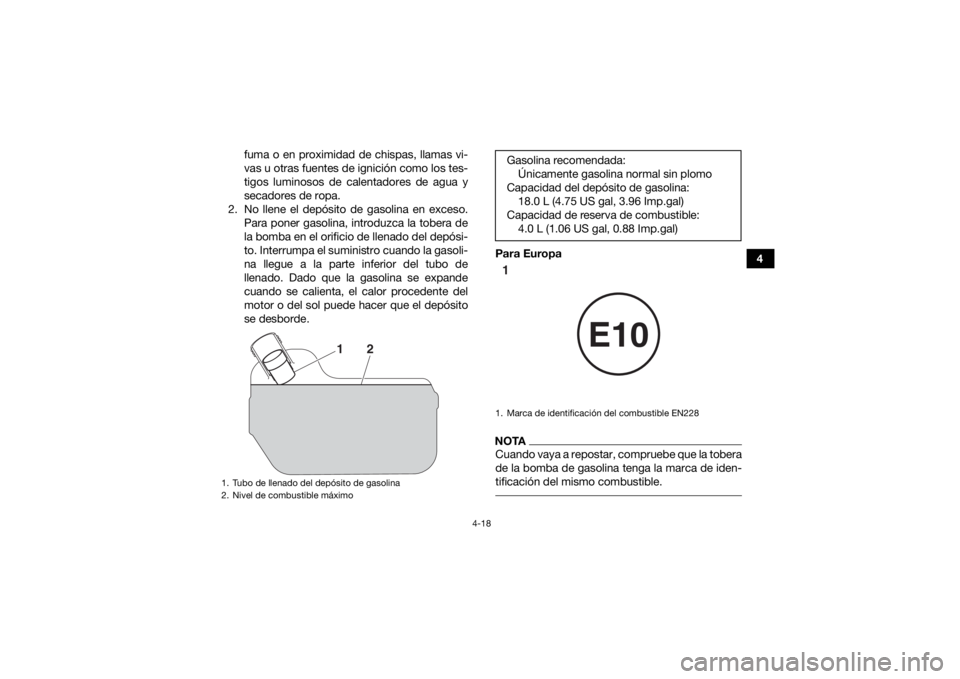

1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
2
1
Gasolina recomendada:
Únicamente gasolina normal sin plomo
Capacidad del depósito de gasolina: 18.0 L (4.75 US gal, 3.96 Imp.gal)
Capacidad de reserva de combustible: 4.0 L (1.06 US gal, 0.88 Imp.gal)1. Marca de identificación del combustible EN228
E10
1
UB1A60S0.book Page 18 Friday, February 24, 2017 8:58 AM

4-19
43. Absorba inmediatamente con un trapo la ga-
solina derramada. ATENCIÓN: Elimine in-
mediatamente la gasolina derramada con
un trapo limpio, seco y suave, ya que la ga-
solina puede dañar las superficies pinta-
das o las piezas de plástico.
[SCB00982]
4. Gire el tapón del depósito al máximo en el sentido de las agujas del reloj para asegurar-
se de que quede bien cerrado.
ADVERTENCIA
SWB02532La gasolina es tóxica y puede provocar lesio-
nes o la muerte. Manipule la gasolina con cui-
dado. No trasvase nunca gasolina haciendo
sifón con la boca. En caso de ingestión de ga-
solina, inhalación abundante de sus vapores o
salpicaduras del combustible en los ojos, acu-
da al médico inmediatamente. Si se le derra-
mara gasolina sobre la piel, lávesela con agua
y jabón. Si el derrame se produjera sobre la ro-
pa, cámbiese.
ATENCIÓNSCB00071Utilice únicamente gasolina sin plomo. El uso
de gasolina con plomo provocará graves ave-
rías en piezas internas del motor tales como
las válvulas, los aros del pistón, así como en el
sistema de escape. Este motor Yamaha ha sido diseñado para funcio-
nar con gasolina sin plomo de 91 octanos o supe-
rior (95 octanos o superior en Europa). Si se
producen detonaciones (o autoencendido), utilice
gasolina de otra marca. El uso de gasolina sin plo-
mo prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.
UB1A60S0.book Page 19 Friday, February 24, 2017 8:58 AM

4-20
4
SBU34141AsientoPara desmontar el asiento
Tire hacia arriba del asiento por la parte trasera y
luego tire del asiento hacia atrás.Para montar el asiento
Introduzca los salientes de la parte delantera del
asiento en los soportes de este y, a continuación,
empuje el asiento hacia abajo por la parte trasera
para bloquearlo. Asegúrese de que el asiento esté
bien fijo.
SBU34681Compartimentos portaobjetosEste ATV está equipado con tres compartimentos
portaobjetos.
1. Asiento
1
1. Saliente
2. Soporte del asiento
1
12
2
UB1A60S0.book Page 20 Friday, February 24, 2017 8:58 AM

4-21
4
ATENCIÓNSCB00831No guarde objetos metálicos o cortantes,
como herramientas, en los compartimentos
porta objetos. Si se tienen que guardar, en-
vuélvalos en un material acolchado apropiado
para evitar dañar los compartimentos. El compartimento portaobjetos delantero está si-
tuado en el lateral derecho delantero del ATV.
Para acceder al compartimento, retire la cubierta
girándola en sentido contrario a las agujas del re-
loj.El compartimento portaobjetos central está situa-
do delante del asiento. Para acceder a este com-
partimento, abra la tapa.1. Cubierta del compartimento porta objetos delantero
1. Compartimento porta objetos delantero
UB1A60S0.book Page 21 Friday, February 24, 2017 8:58 AM

4-22
4
El compartimento portaobjetos trasero está situa-
do debajo del piloto trasero. Para acceder al com-
partimento porta objetos, abra la tapa girando la
manilla 1/4 de vuelta en el sentido contrario al de
las agujas del reloj.
1. Tapa del compartimento portaobjetos central
1. Compartimento portaobjetos central
11
1. Tapa del compartimento portaobjetos trasero
2. Manilla del compartiment
o portaobjetos trasero
3. Abierto.
2
1 3
UB1A60S0.book Page 22 Friday, February 24, 2017 8:58 AM

4-23
4Cuando guarde documentos en los compartimen-
tos portaobjetos, no olvide colocarlos en una bol-
sa de plástico para que no se mojen. Cuando lave
el ATV, evite que entre agua en los compartimen-
tos portaobjetos.
No sobrepase el límite de carga de 0.5 kg (1 lb)
del compartimento porta objetos delantero,
4.0 kg (9 lb) del compartimento porta objetos
central o 2.0 kg (4 lb) del compartimento porta
objetos trasero.
 No sobrepase la carga máxima de 240.0 kg
(530 lb) del ATV.
NOTAEncontrará un tapón de drenaje en la parte inferior
de cada compartimento. Si se acumula agua en
uno de los compartimentos, quite el tapón, drene
el agua y vuelva a colocarlo.
1. Compartimento porta objetos trasero
1
1. Tapón de vaciado del compartimento delantero
UB1A60S0.book Page 23 Friday, February 24, 2017 8:58 AM
