2018 YAMAHA FJR1300A Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-43
3NOTA
 Embora o número total de estalidos
de um mecanismo ajustador da força
amortecedora possa não correspon-
der exatamente às especificações an-
teriores devido a pequenas diferenças
no processo de fabrico, o número real
de estalidos representa sempre toda a
gama de ajuste. Para obter um ajuste
preciso, verifique o número de estali-
dos e modifique as especificações mí-
nima e padrão conforme o
necessário.
 Ao rodar o botão ajustador da força
amortecedora na direção (a), a posi-
ção de 0 estalidos e a posição de 1
estalido podem ser idênticas.
PRECAUÇÃO
PCA16571
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.
AVISO
PWA10222
Este amortece dor contém nitrogénio al-
tamente pressuriza do. Antes de manu-
sear o amortece dor, deve ler e
compreen der as informações que se se-
guem.
 Não mexa nem tente abrir o cilin-
dro. 
Não submeta o amortece dor a uma
chama desprotegi da ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortece dor pod e explo dir
d evi do a pressão excessiva do gás.
 Não deforme nem danifique o cilin-
d ro de forma alguma. Qualquer
d ano no cilin dro pod e causar um
fraco desempenho do amorteci-
mento.
 Não descarte o amortece dor danifi-
ca do ou gasto por si próprio. Leve o
amortece dor a um concessionário
Yamaha para qualquer serviço.
Ponto de afinação do amortecimen-
to de recuo:
Mínimo (suave): 20 estalido(s) na direção (b)*
Normal:
12 estalido(s) na direção (b)*
Máximo (dura): 1 estalido(s) na direção (b)*
* Com o botão ajustador totalmente rodado na direção (a)
UB88P1P0.book Page 43 Wednesday, July 12, 2017 11:37 AM

Funções dos controlos e instrumentos
3-44
3
PAU15306
Descanso lateral
O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.
NOTA
O interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não deve ser con duzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e distrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito de ignição d a
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes d e arrancar. Por
conseguinte, verifique este sistema re-
gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
PAU63431
Sistema de corte do circuito de
ignição
Este sistema impede o arranque do motor
quando a transmissão está engrenada, ex-
ceto quando a alavanca da embraiagem
está a ser premida e o descanso lateral
está para cima. Além disso, para o motor
se o descanso lateral for baixado com a
transmissão engrenada.
Verifique o sistema periodicamente com o
seguinte procedimento.
NOTA
 Esta verificação é mais fiável se for
efetuada com o motor quente.
 Consulte as informações sobre a ope-
ração dos interruptores nas páginas
3-2 e 3-22.
UB88P1P0.book Page 44 Wednesday, July 12, 2017 11:37 AM

Funções dos controlos e instrumentos
3-45
3

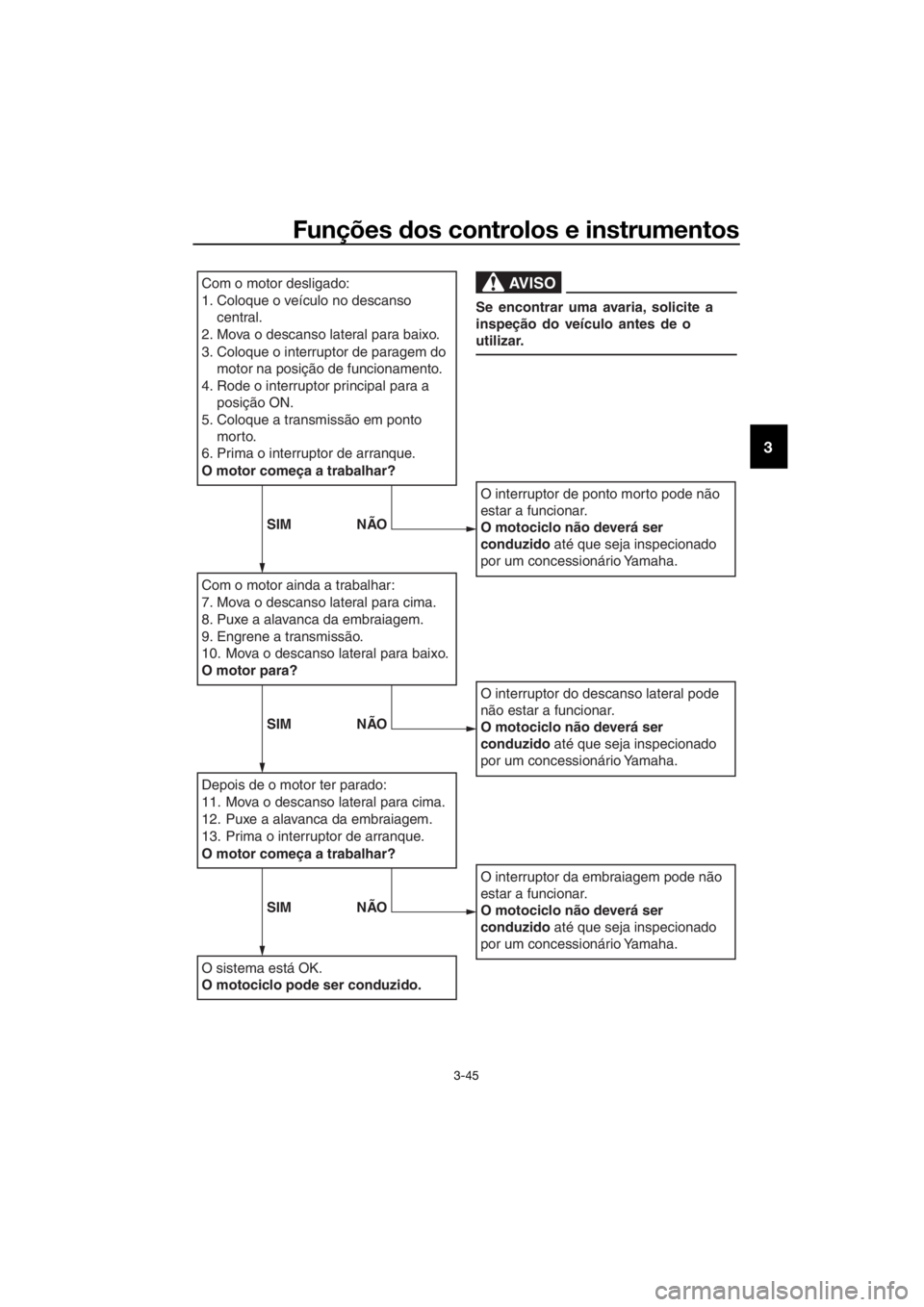

Com o motor desligado:
1. Coloque o veículo no descanso
central.
2. Mova o descanso lateral para baixo.
3. Coloque o interruptor de paragem do motor na posição de funcionamento.
4. Rode o interruptor principal para a posição ON.
5. Coloque a transmissão em ponto morto.
6. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
7. Mova o descanso lateral para cima.
8. Puxe a alavanca da embraiagem.
9. Engrene a transmissão.
10. Mova o descanso lateral para baixo.
O motor para?
Depois de o motor ter parado:
11. Mova o descanso lateral para cima.
12. Puxe a alavanca da embraiagem.
13. Prima o interruptor de arranque.
O motor começa a trabalhar?
O sistema está OK.
O motociclo pode ser conduzido.
O interruptor de ponto morto pode não
estar a funcionar.
O motociclo não deverá ser
conduzido até que seja inspecionado
por um concessionário Yamaha.
O interruptor do descanso lateral pode
não estar a funcionar.
O motociclo não deverá ser
conduzido até que seja inspecionado
por um concessionário Yamaha.
O interruptor da embraiagem pode não
estar a funcionar.
O motociclo não deverá ser
conduzido até que seja inspecionado
por um concessionário Yamaha.
AVISO
Se encontrar uma avaria, solicite a
inspeção do veículo antes de o
utilizar.
SIM NÃO
SIM NÃO
SIM NÃO
UB88P1P0.book Page 45 Wednesday, July 12, 2017 11:37 AM

Funções dos controlos e instrumentos
3-46
3
PAU39657
Toma da CC auxiliar
AVISO
PWA14361
Para evitar choque elétrico ou curto-cir-
cuito, certifique-se de que a tampa está
instala da quan do a toma da CC auxiliar
não está a ser utiliza da.
PRECAUÇÃO
PCA15432
O acessório liga do à toma da CC auxiliar
não deve ser utiliza do com o motor des-
liga do e a carga nunca deverá exced er
30 W (2.5 A). Caso contrário, o fusível po-
d erá queimar ou a bateria po derá des-
carregar.
Este veículo está equipado com uma toma-
da CC auxiliar na caixa acessória.
Quando a chave estiver na posição “ON”,
pode ser utilizado um acessório de 12 V li-
gado à tomada CC auxiliar, só devendo ser
utilizado com o motor a trabalhar.
Utilização da toma da CC auxiliar
1. Abra a tampa da caixa acessória. (Consulte a página 3-37.)
2. Rode a chave para “OFF”.
3. Retire a tampa da tomada CC auxiliar.
4. Desligue o acessório.
5. Insira a ficha acessória na tomada CC auxiliar. 6. Rode a chave para “ON” e, depois, li-
gue o motor. (Consulte a página 5-2.)
7. Ligue o acessório.
1. Tampa da tomada CC auxiliar
1
1. Tomada CC auxiliar
1
UB88P1P0.book Page 46 Wednesday, July 12, 2017 11:37 AM

Para sua segurança – verificações prévias à utilização
4-1
4
PAU63440
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas
condições de funcionamento. Cumpra sempre os procedimentos e intervalos de inspeção
e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspeciona do ou manti do em con dições, há mais possibili dad es
d e ocorrer um aci dente ou d anos no equipamento. Não utilize o veículo se detetar
algum problema. Se não for possível corrigir um problema através d os procedimen-
tos deste manual, solicite a um concessionário Yamaha que inspecione o veículo.
Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no
tubo de descarga do depósito de combustível e verifi-
que a ligação do tubo. 3-29,
3-31
Óleo d o motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível
especificado.
• Verifique se o veículo apresenta fugas de óleo. 6-14
Óleo d a engrenagem
final • Verifique se o veículo apresenta fugas de óleo.
6-17
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até
ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 6-19
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique se as pastilhas do travão apresentam desgas- te.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especifi- cado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas. 6-28,
6-29
UB88P1P0.book Page 1 Wednesday, July 12, 2017 11:37 AM

Para sua segurança – verificações prévias à utilização
4-2
4
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique se as pastilhas do travão apresentam desgas- te.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especifi- cado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas. 6-28,
6-29
Embraiagem • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especifi- cado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas. 6-27,
6-29
Punho do acelerad or• Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionário Yamaha
que ajuste a folga do punho do acelerador e lubrifique o
cabo e o compartimento do punho. 6-22,
6-32
Cabos de controlo • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a. 6-31
Ro das e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face
de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija. 6-23,
6-26
Pe dais do travão e de
mu dança de veloci da-
d e • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos
pedais. 6-32
Alavancas do travão e
d a embraiagem • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da
alavanca. 6-33
Descanso central, des-
canso lateral • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pivôs.
6-33
Fixa dores do chassis • Certifique-se de que todas as porcas, cavilhas e parafu-
sos estão devidamente alinhados.
• Se necessário, aperte-os. —
Instrumentos, luzes,
sinais e interruptores • Verifique o funcionamento.
• Se necessário, corrija.
—
ITEM VERIFICAÇÕES PÁGINA
UB88P1P0.book Page 2 Wednesday, July 12, 2017 11:37 AM

Para sua segurança – verificações prévias à utilização
4-3
4
Interruptor do d escan-
so lateral • Verifique o funcionamento do sistema de corte do cir-
cuito de ignição.
• Se o sistema não estiver a funcionar corretamente, soli- cite a um concessionário Yamaha que verifique o veícu-
lo. 3-44
ITEM VERIFICAÇÕES PÁGINA
UB88P1P0.book Page 3 Wednesday, July 12, 2017 11:37 AM

Utilização e questões importantes relativas à condução
5-1
5
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
pod erá per der o controlo d o veículo, o
que pod e causar um aci dente ou feri-
mentos.
PAU73451
NOTA
Este modelo está equipado com:
 sensor de ângulo de inclinação para
desligar o motor no caso de capota-
gem. Desligue o interruptor principal
uma vez antes de tentar voltar a ligar
o motor. Se não o fizer, o motor não li-
gará, apesar de dar sinal quando o in-
terruptor de arranque é premido.
 um sistema de paragem automática
do motor. O motor desliga-se auto-
maticamente se for deixado em ralenti
durante 20 minutos. Neste caso, bas-
ta premir o interruptor de arranque
para voltar a ligar o motor.
UB88P1P0.book Page 1 Wednesday, July 12, 2017 11:37 AM
