2018 TOYOTA YARIS Manuale de Empleo (in Spanish)

1051-4. Sistema antirrobo
1
En aras de la seguridad
YARIS_HV_OM_Europe_OM52J69S

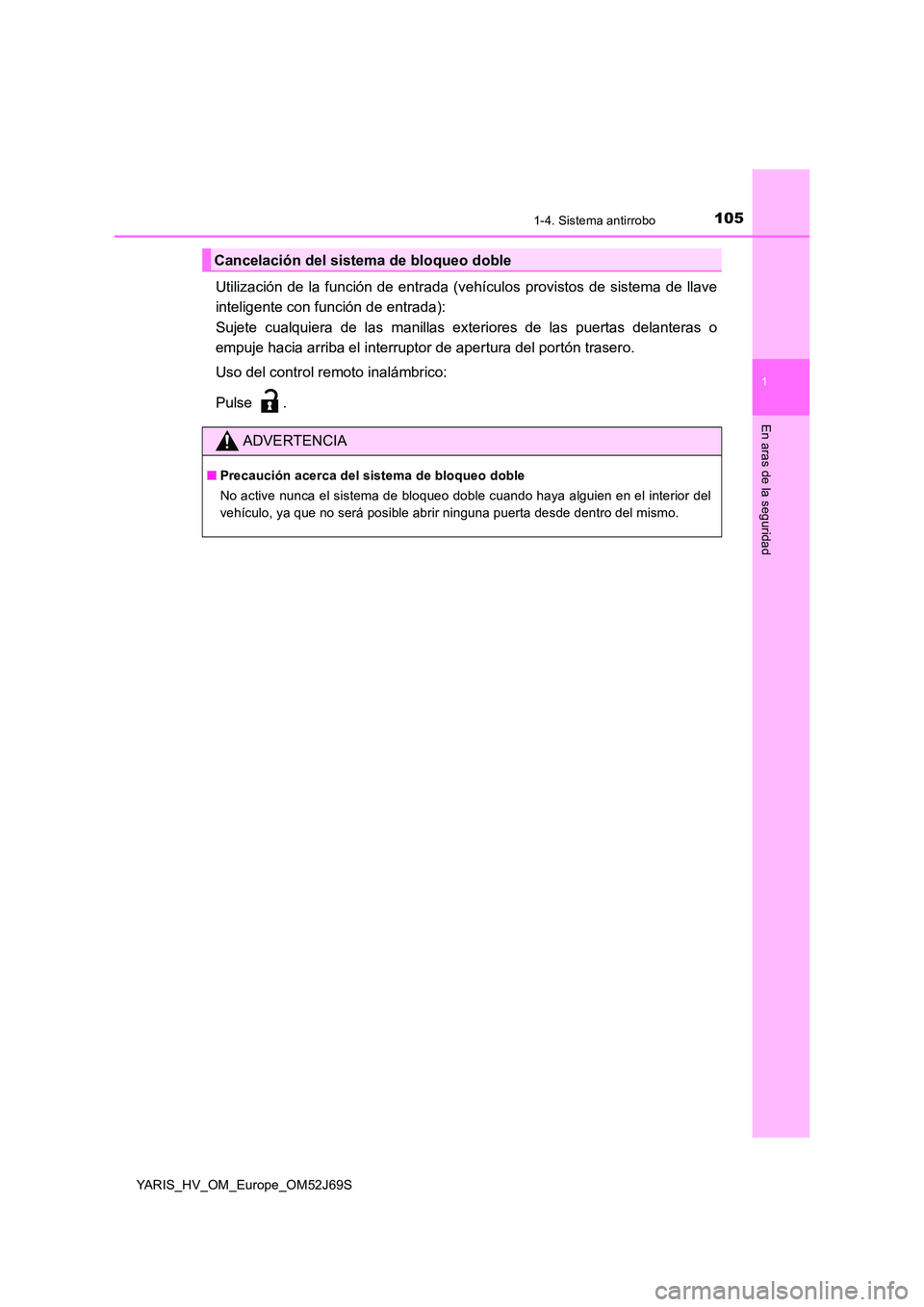

Utilización de la función de entrada (vehículos provistos de sistema de llave
inteligente con función de entrada):
Sujete cualquiera de las manillas exteriores de las puertas delanteras o
empuje hacia arriba el interruptor de apertura del portón trasero.
Uso del control remoto inalámbrico:
Pulse .
Cancelación del sistema de bloqueo doble
ADVERTENCIA
■ Precaución acerca del sistema de bloqueo doble
No active nunca el sistema de bloqueo doble cuando haya alguien en el interior del
vehículo, ya que no será posible abrir ninguna puerta desde dentro del mismo.

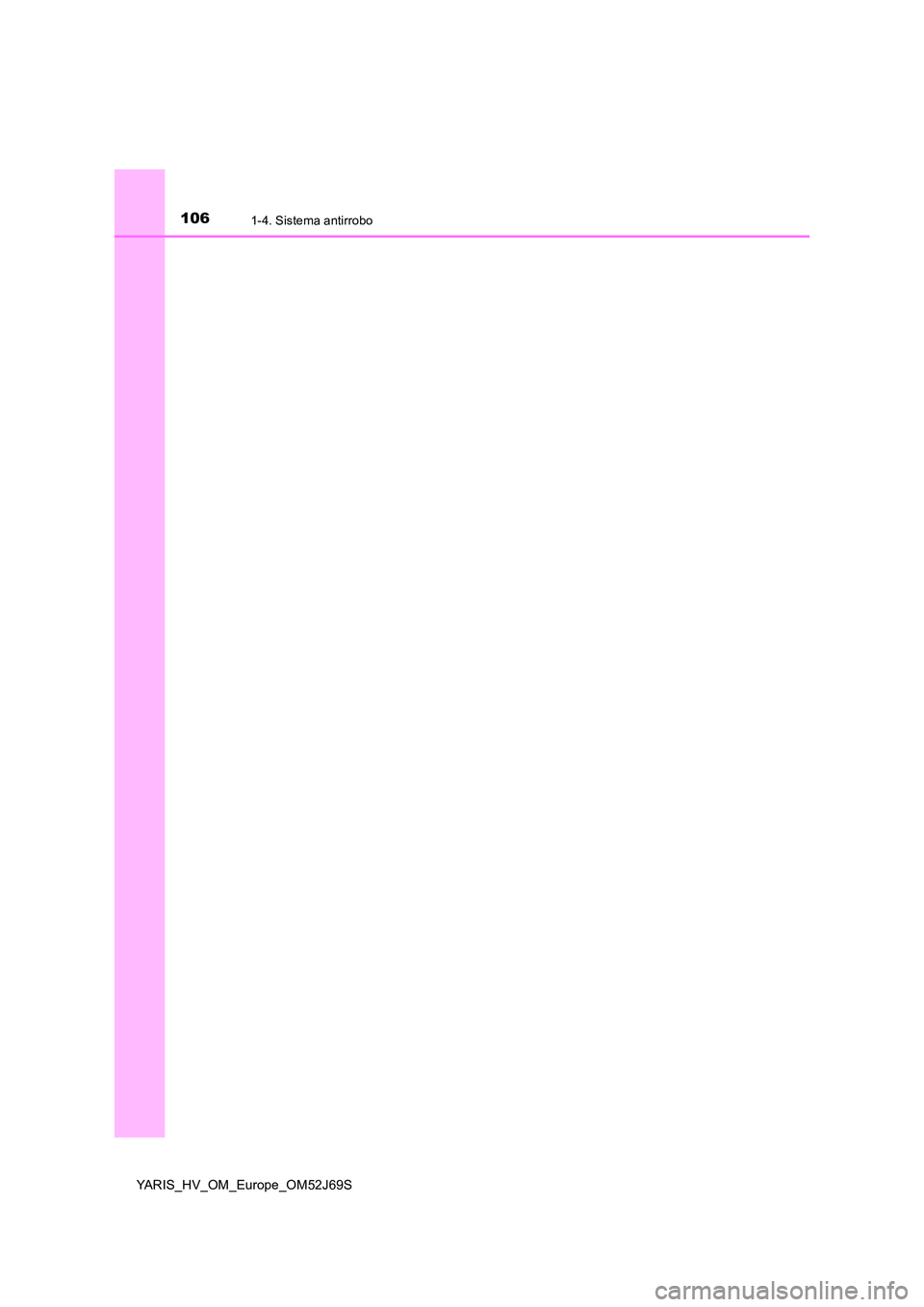

1061-4. Sistema antirrobo
YARIS_HV_OM_Europe_OM52J69S

107

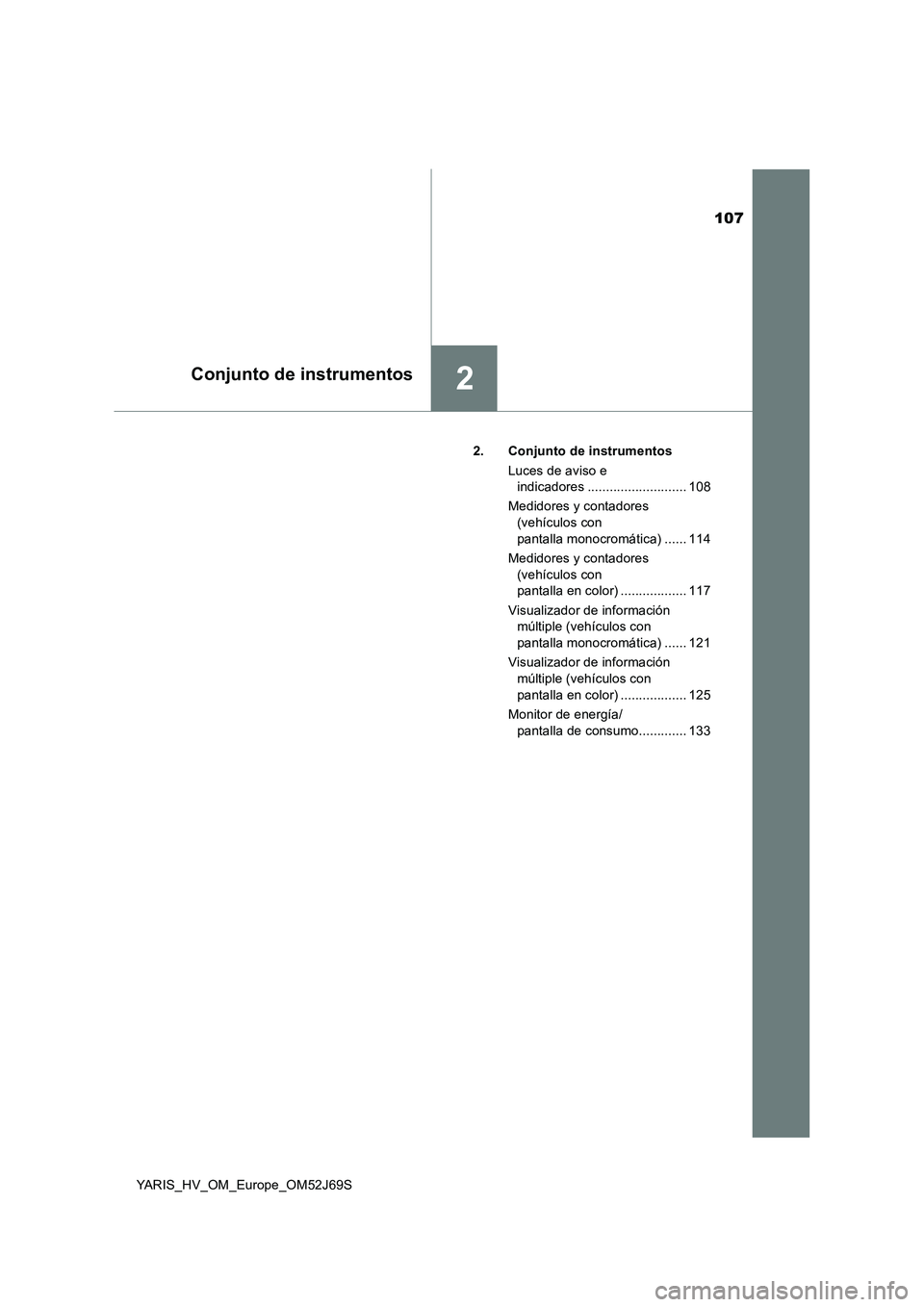

2Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J69S
2. Conjunto de instrumentos
Luces de aviso e
indicadores ........................... 108
Medidores y contadores
(vehículos con
pantalla monocromática) ...... 114
Medidores y contadores
(vehículos con
pantalla en color) .................. 117
Visualizador de información
múltiple (vehículos con
pantalla monocromática) ...... 121
Visualizador de información
múltiple (vehículos con
pantalla en color) .................. 125
Monitor de energía/
pantalla de consumo............. 133

1082. Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J69S

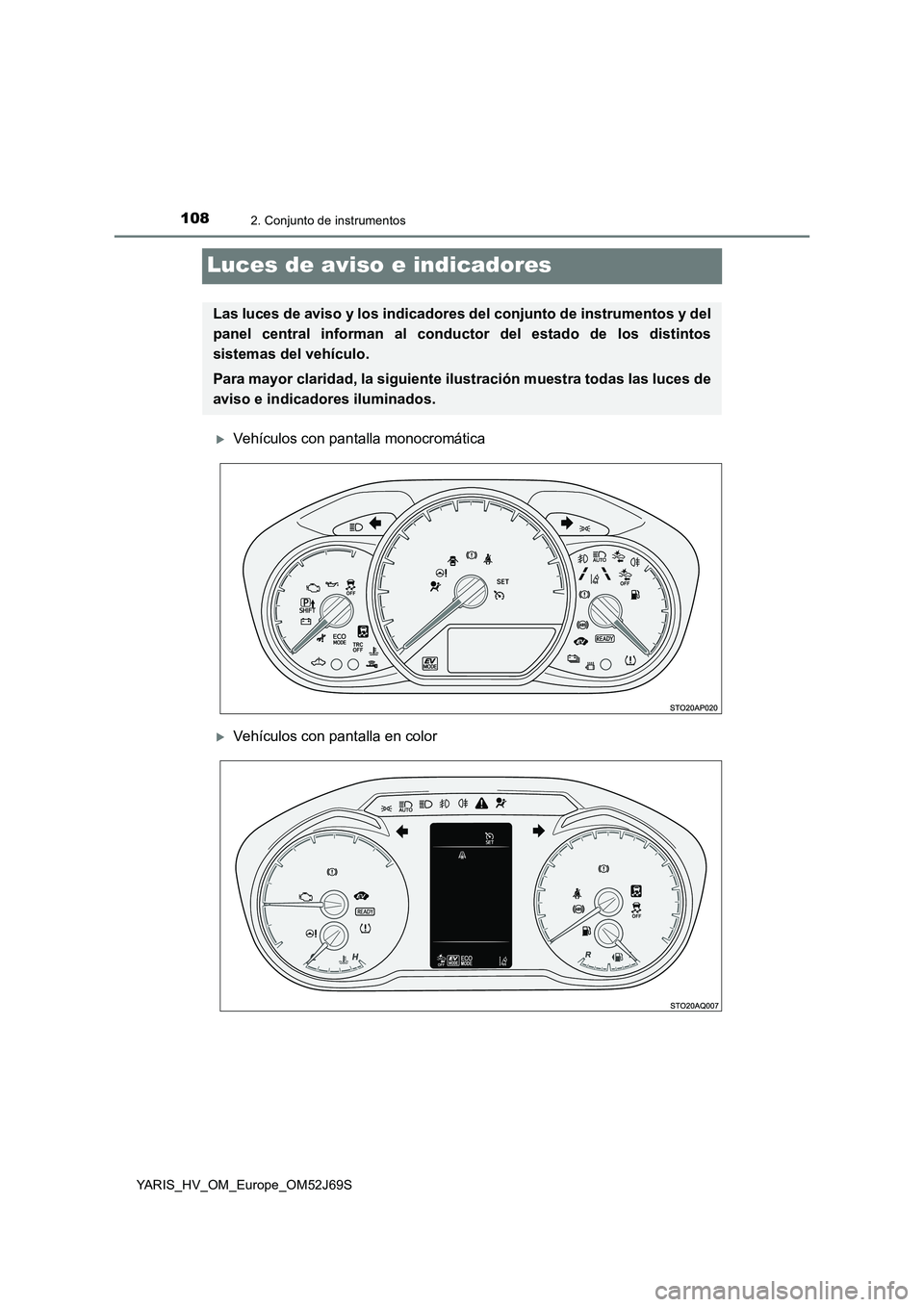

Luces de aviso e indicadores
Vehículos con pantalla monocromática
Vehículos con pantalla en color
Las luces de aviso y los indicadores del conjunto de instrumentos y del
panel central informan al conductor del estado de los distintos
sistemas del vehículo.
Para mayor claridad, la siguiente ilustración muestra todas las luces de
aviso e indicadores iluminados.

1092. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J69S

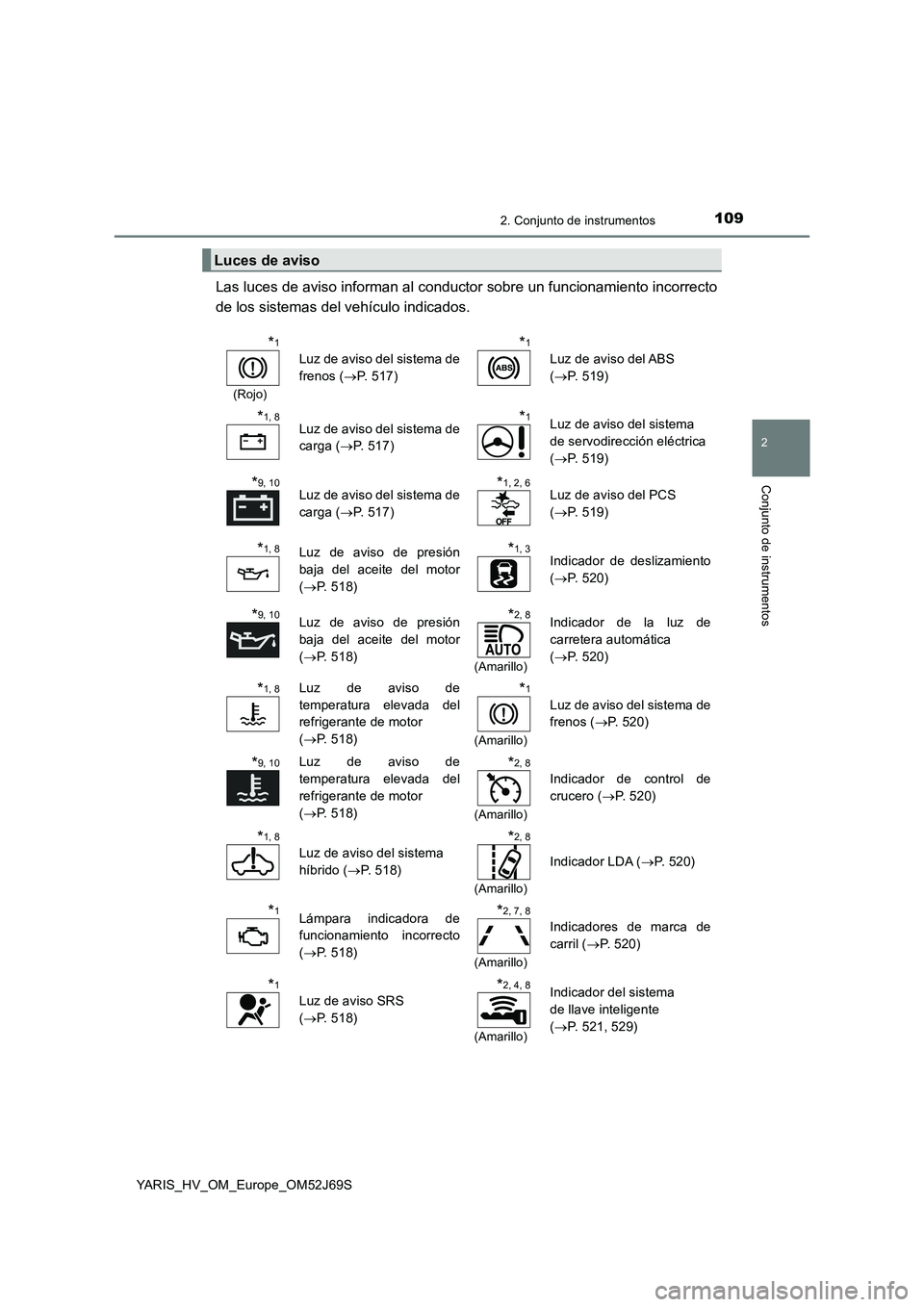

Las luces de aviso informan al conductor sobre un funcionamiento incorrecto
de los sistemas del vehículo indicados.
Luces de aviso
*1
(Rojo)
Luz de aviso del sistema de
frenos ( P. 517)
*1
Luz de aviso del ABS
( P. 519)
*1, 8Luz de aviso del sistema de
carga ( P. 517)
*1Luz de aviso del sistema
de servodirección eléctrica
( P. 519)
*9, 10Luz de aviso del sistema de
carga ( P. 517)
*1, 2, 6Luz de aviso del PCS
( P. 519)
*1, 8Luz de aviso de presión
baja del aceite del motor
( P. 518)
*1, 3Indicador de deslizamiento
( P. 520)
*9, 10Luz de aviso de presión
baja del aceite del motor
( P. 518)
*2, 8
(Amarillo)
Indicador de la luz de
carretera automática
( P. 520)
*1, 8Luz de aviso de
temperatura elevada del
refrigerante de motor
( P. 518)
*1
(Amarillo)
Luz de aviso del sistema de
frenos ( P. 520)
*9, 10Luz de aviso de
temperatura elevada del
refrigerante de motor
( P. 518)
*2, 8
(Amarillo)
Indicador de control de
crucero ( P. 520)
*1, 8
Luz de aviso del sistema
híbrido ( P. 518)
*2, 8
(Amarillo)
Indicador LDA (P. 5 2 0 )
*1Lámpara indicadora de
funcionamiento incorrecto
( P. 518)
*2, 7, 8
(Amarillo)
Indicadores de marca de
carril ( P. 520)
*1
Luz de aviso SRS
( P. 518)
*2, 4, 8
(Amarillo)
Indicador del sistema
de llave inteligente
( P. 521, 529)

1102. Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J69S
*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en la
posición “ON” (vehículos sin sistema de llave inteligente) o en el modo ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Se apagan al encender el sistema híbrido o pasados
unos segundos. Si una luz no se enciende o no se apaga, puede que exista un
funcionamiento incorrecto en algún sistema. Solicite una revisión del vehículo en
un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable.
*2: Si está instalado
*3: La luz se enciende para indicar un funcionamiento incorrecto.
*4: La luz parpadea en amarillo para indicar un funcionamiento incorrecto. La luz
parpadea rápidamente en verde para indicar que no se ha liberado el bloqueo de la
dirección.
*5: Se enciende la luz en el panel central.
*6: La luz parpadea para indicar un funcionamiento incorrecto.
*7: Las luces se encienden con el indicador del LDA para indicar un funcionamiento
incorrecto.
*8: Vehículos con pantalla monocromática
*9: Vehículos con pantalla en color
*10: La luz se enciende en el visualizador de información múltiple.
*1, 8Luz de aviso de nivel bajo
de la batería de tracción
( P. 521)
*1, 2Luz de aviso de la presión
de los neumáticos
( P. 522)
*8
Luz de aviso de puerta
abierta ( P. 521)
*1, 9
Luz de aviso principal
( P. 522)
Luz de aviso de nivel bajo
de combustible ( P. 521)
*1, 8Luz de aviso de
sobrecalentamiento del
sistema híbrido ( P. 522)
Luz recordatoria del
cinturón de seguridad del
conductor y del pasajero
delantero ( P. 521)
*1, 8
Luz de aviso de solicitud
de la posición P ( P. 523)
*5Luces recordatorias del
cinturón de seguridad de
los pasajeros traseros
( P. 521)
*3, 8Luz de aviso de
mantenimiento necesario
( P. 524)

1112. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J69S

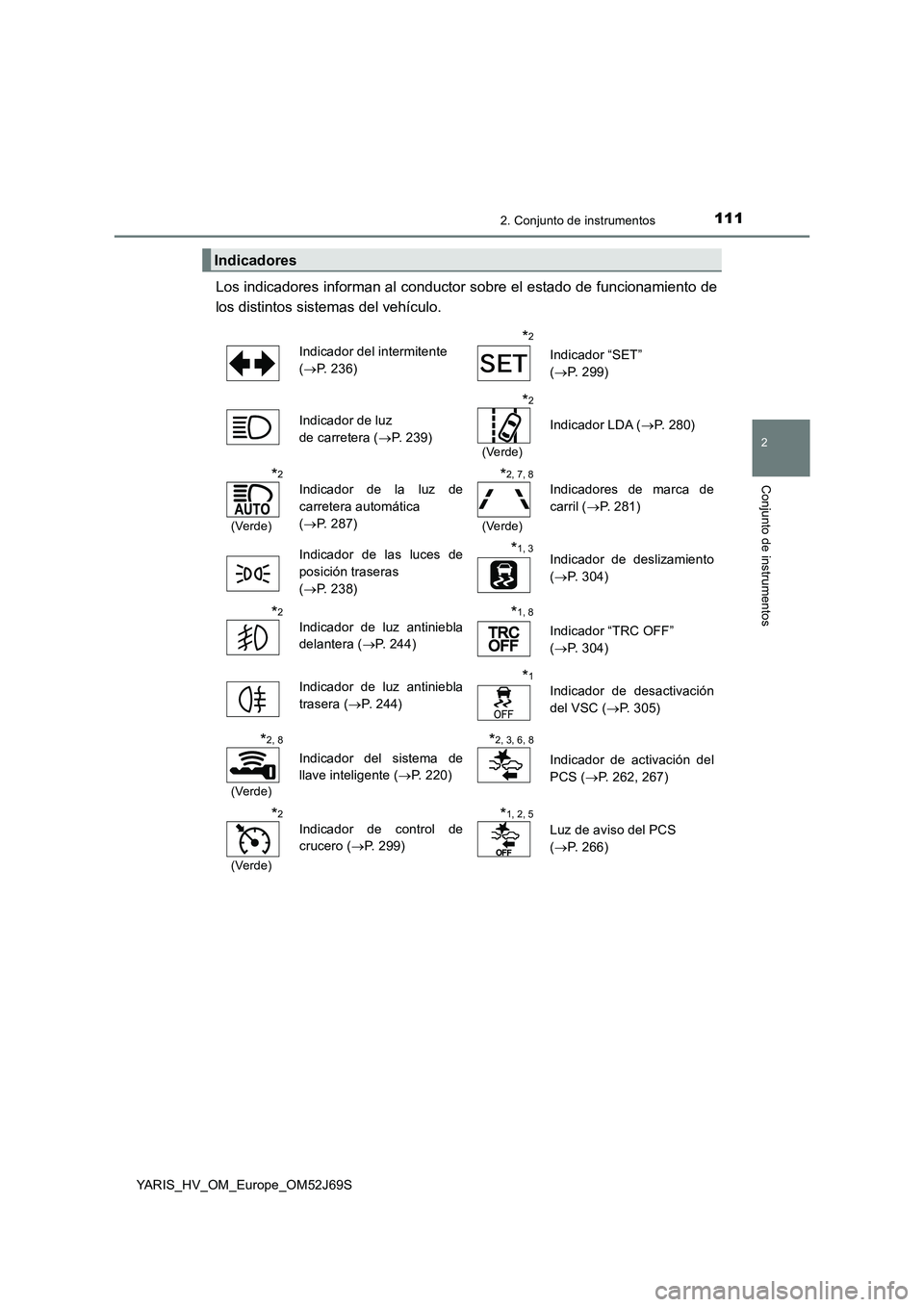

Los indicadores informan al conductor sobre el estado de funcionamiento de
los distintos sistemas del vehículo.
Indicadores
Indicador del intermitente
( P. 236)
*2
Indicador “SET”
( P. 299)
Indicador de luz
de carretera ( P. 239)
*2
(Verde)
Indicador LDA (P. 2 8 0 )
*2
(Verde)
Indicador de la luz de
carretera automática
( P. 287)
*2, 7, 8
(Verde)
Indicadores de marca de
carril ( P. 281)
Indicador de las luces de
posición traseras
( P. 238)
*1, 3Indicador de deslizamiento
( P. 304)
*2
Indicador de luz antiniebla
delantera ( P. 244)
*1, 8
Indicador “TRC OFF”
( P. 304)
Indicador de luz antiniebla
trasera ( P. 2 4 4 )
*1
Indicador de desactivación
del VSC ( P. 305)
*2, 8
(Verde)
Indicador del sistema de
llave inteligente ( P. 220)
*2, 3, 6, 8
Indicador de activación del
PCS ( P. 262, 267)
*2
(Verde)
Indicador de control de
crucero ( P. 299)
*1, 2, 5
Luz de aviso del PCS
( P. 266)

1122. Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J69S

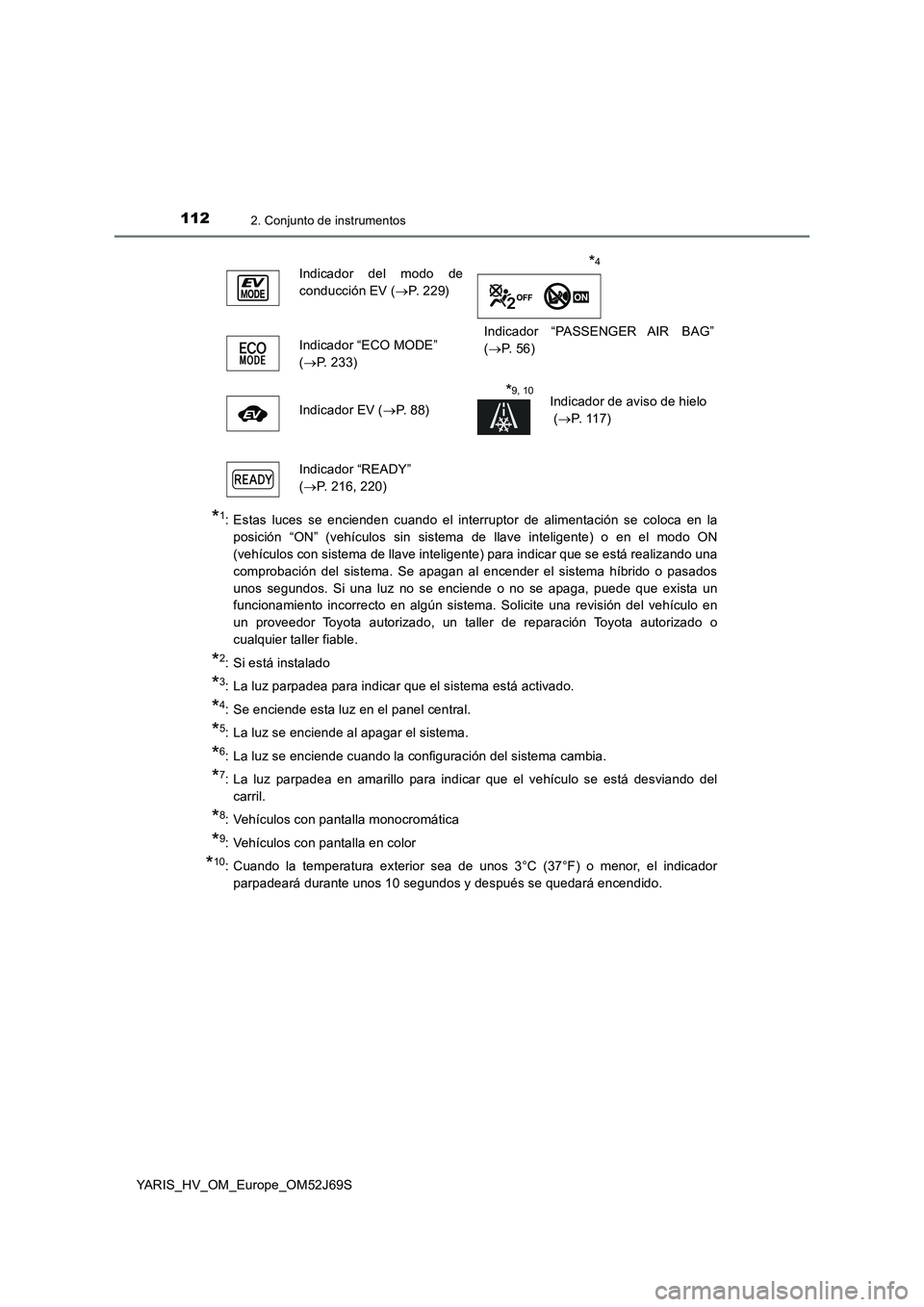

*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en la
posición “ON” (vehículos sin sistema de llave inteligente) o en el modo ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Se apagan al encender el sistema híbrido o pasados
unos segundos. Si una luz no se enciende o no se apaga, puede que exista un
funcionamiento incorrecto en algún sistema. Solicite una revisión del vehículo en
un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable.
*2: Si está instalado
*3: La luz parpadea para indicar que el sistema está activado.
*4: Se enciende esta luz en el panel central.
*5: La luz se enciende al apagar el sistema.
*6: La luz se enciende cuando la configuración del sistema cambia.
*7: La luz parpadea en amarillo para indicar que el vehículo se está desviando del
carril.
*8: Vehículos con pantalla monocromática
*9: Vehículos con pantalla en color
*10: Cuando la temperatura exterior sea de unos 3°C (37°F) o menor, el indicador
parpadeará durante unos 10 segundos y después se quedará encendido.
Indicador del modo de
conducción EV ( P. 2 2 9 )
Indicador “PASSENGER AIR BAG”
( P. 56) Indicador “ECO MODE”
( P. 233)
Indicador EV ( P. 88)
*9, 10Indicador de aviso de hielo
( P. 11 7 )
Indicador “READY”
( P. 216, 220)
*4
