4-5. Använda körstödssystemen
Körning
nFunktionen körfilsvarning
Om systemet fastställer att bilen
håller på att lämna sitt körfält eller
riktning
*,visas en varning på infor-
mationsdisplayen och en varnings-
summer hörs för att påkalla föra-
rens uppmärksamhet.
Om varningssummern hörs ska du
kontrollera omgivningen kring din bil
och försiktigt vrida ratten för att styra
bilen tillbaka till mitten av körfältet.
Modeller med dödavinkelvarnare: När
systemet bedömer att bilen kan komma
att avvika från sitt körfält och att sanno-
likheten av en kollision med ett fordon
som kör om i närliggande körfält är hög
aktiveras körfilsvarningen även om kör-
riktningsvisarna används.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
nStyrningskontroll
Om systemet fastställer att bilen
håller på att lämna sitt körfält eller
kurs
*, assisterar det efter behov ge-
nom att ge ratten små vridningar
under kort tid för att hålla kvar bilen
i sitt körfält.
Om systemet känner av att ratten inte
har vridits under en fastställd tid, eller
om ratten inte hålls i ett stadigt grepp
visas en varning på informationsdis-
playen varpå funktionen stängs tillfälligt
a v.
Modeller med dödavinkelvarnare: När
systemet bedömer att bilen kan komma
att avvika från sitt körfält och att sanno-
likheten av en kollision med ett fordon
som kör om i närliggande körfält är hög
aktiveras körfilsvarningen även om kör-
riktningsvisarna används.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
VARNING
lBilen påverkas av en sidovind från
ett fordon som körs i närliggande
körfält.
lBilen har just gjort filbyte eller kört
tvärs över en korsning.
lDäck med olika struktur, tillverk-
ning, varumärke eller däckmönster
används.
lVinterdäck är monterade.
lBilen körs i extremt hög hastighet.
Funktioner i LTA-systemet
OM42B46SE.book Page 245 Monday, December 17, 2018 12:29 PM

2464-5. Använda körstödssystemen
nVingelvarning, funktion
Om bilen kränger inom sitt körfält
hörs varningssummern och ett
meddelande visas på informations-
displayen för att påkalla förarens
uppmärksamhet.
nKörfältsassistans, funktion
Den här funktionen är länkad till
den aktiva farthållaren från
0 km/tim och ger assistans, efter
behov, genom att vrida ratten för att
hålla kvar bilen i sitt körfält.
När den aktiva farthållaren från
0 km/tim inte är aktiverad fungerar inte
funktionen för körfältsassistans.
I situationer när de vita (gula) kör-
fältslinjerna är svåra att se eller inte är
synliga alls, t.ex. i bilköer, aktiveras den
här funktionen för att hjälpa bilen följa
ett framförvarande fordon genom att
övervaka det fordonets position.
Om systemet känner av att ratten inte
har vridits under en fastställd tid, eller
om ratten inte hålls i ett stadigt grepp
visas en varning på informationsdis-
playen varpå funktionen stängs tillfälligt
a v.
OM42B46SE.book Page 246 Monday, December 17, 2018 12:29 PM

247
4
4-5. Använda körstödssystemen
Körning
Tryck på LTA-knappen för att kopp-
la in LTA-systemet.
Indikeringslampan till LTA tänds och ett
meddelande visas på informationsdis-
playen.
Tryck en gång till på LTA-knappen
för att stänga av LTA-systemet.
När LTA-systemet har satts på eller
stängts av fortsä
tter LTA-systemet i
samma läge nästa gång hybridsyste-
met startas.
LTA, indikator
Indikeringslampan informerar föraren
om systemet är aktivt eller ej.
Tänd med vitt ljus: LTA-systemet är ak-
tivt.
Tänds med grönt ljus: Rattassistansen
i styrassistansen eller körfältsassistan-
sen är aktiv.
Blinkar med gult ljus: Körfilsvarningen
är aktiv.
Visning av styrassistans
Visas när informationsdisplayen växlas
till informationsskärmen i förarassis-
tanssystemet.
Indikerar att rattassistansen i styrassis-
tansen eller körfältsassistansen är aktiv.
Körfältets båda ytters idor visas: Indike-
rar att rattassistansen i körfältsassistan-
sen är aktiv.
Körfältets ena yttersida visas: Indikerar
att rattassistansen i styrassistansfunk-
tionen är aktiv.
Körfältets båda yttersidor blinkar: Upp-
märksammar föraren på att en åtgärd
krävs för att stanna kvar i mitten av kör-
fältet (körfältsassistans).
Koppla in LTA-systemetIndikeringar på
informationsdisplay
A
B
OM42B46SE.book Page 247 Monday, December 17, 2018 12:29 PM

2484-5. Använda körstödssystemen
Visning av uppföljningskörning
Visas när informationsdisplayen växlas
till informationsskärmen i förarassis-
tanssystemet.
Indikerar att styrassistansen i körfält-
sassistansen är aktiv genom att den
övervakar det framförvarande fordonets
position.
När uppföljningskörningen visas, om
det framförvarande fordonet rör sig kan
din bil röra sig på samma sätt. Var alltid
uppmärksam på din omgivning och an-
vänd ratten när det behövs för att korri-
gera kursen för bilen och säkerställa
säkerheten.
Funktionen körfilsvarning, dis-
play
Visas när informationsdisplayen växlas
till informationsskä rmen i förarassis-
tanssystemet.
Ytan innanför visade linjer är vit
Indikerar att systemet känner av vita
(gula) linjer eller en riktning
*. Om bilen
lämnar sitt körfält blinkar de vita linjer-
na, som visas på bilens sida, med gult
sken.
Ytan innanför visade linjer är
svart
Indikerar att systemet inte kan känna
av vita (gula) linjer, eller en riktning
* el-
ler att det är tillfälligt avstängt.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
nDriftsvillkor för respektive funktion
lFunktionen körfilsvarning
Den här funktionen aktiveras om samtli-
ga nedanstående förutsättningar upp-
fylls.
• LTA är påslagen.
• Bilens hastighet är minst cirka 50 km/tim.
*1
• Systemet känner av vita (gula) kör-fältslinjer eller en riktning*2. (Om en vit
[gul] linje eller riktning*2 bara detekter-
as på en sida kommer systemet att
bara fungera på den detekterade si-
dan.)
• Körfältets bredd är minst cirka 3 m.
• Körriktningsvisaren används inte. (Modeller med dödavinkelvarnare: Ut-
om när en annan bil är i körfältet på
sidan som körriktningsvisaren indike-
rade)
• Bilen körs inte i en snäv kurva.
• Inga systemstörningar känns av. ( sid. 251)
C
D
OM42B46SE.book Page 248 Monday, December 17, 2018 12:29 PM

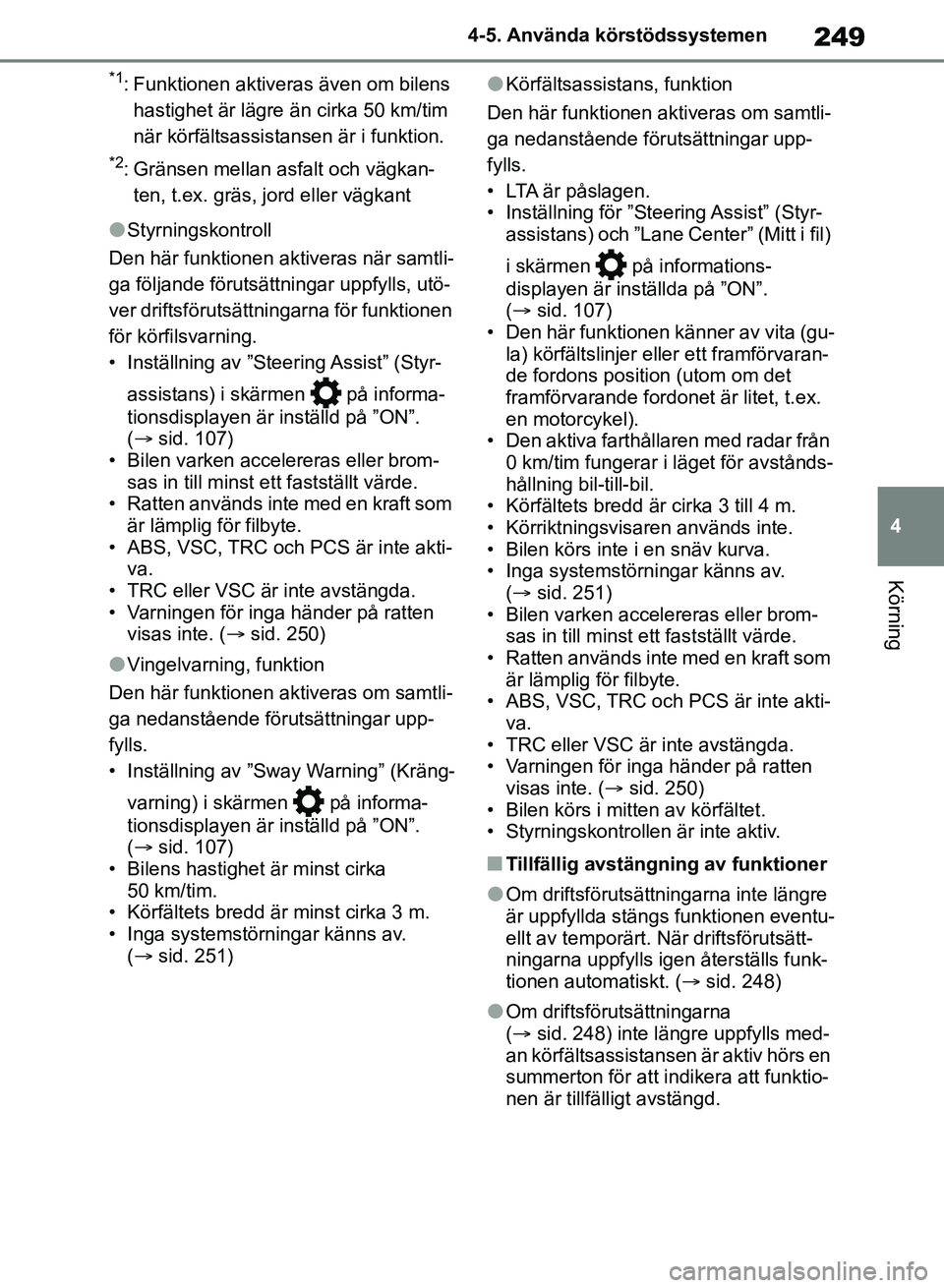

249
4
4-5. Använda körstödssystemen
Körning
*1: Funktionen aktiveras även om bilens
hastighet är lägre än cirka 50 km/tim
när körfältsassistansen är i funktion.
*2: Gränsen mellan asfalt och vägkan-ten, t.ex. gräs, jord eller vägkant
lStyrningskontroll
Den här funktionen aktiveras när samtli-
ga följande förutsättningar uppfylls, utö-
ver driftsförutsättningarna för funktionen
för körfilsvarning.
• Inställning av ”Steering Assist” (Styr-
assistans) i skärmen på informa-
tionsdisplayen är inställd på ”ON”.
( sid. 107)
• Bilen varken accelereras eller brom-
sas in till minst ett fastställt värde.
• Ratten används inte med en kraft som är lämplig för filbyte.
• ABS, VSC, TRC och PCS är inte akti- va.
• TRC eller VSC är inte avstängda.
• Varningen för inga händer på ratten
visas inte. ( sid. 250)
lVingelvarning, funktion
Den här funktionen aktiveras om samtli-
ga nedanstående förutsättningar upp-
fylls.
• Inställning av ”Sway Warning” (Kräng-
varning) i skärmen på informa-
tionsdisplayen är inställd på ”ON”.
( sid. 107)
• Bilens hastighet är minst cirka 50 km/tim.
• Körfältets bredd är minst cirka 3 m.
• Inga systemstörningar känns av. ( sid. 251)
lKörfältsassistans, funktion
Den här funktionen aktiveras om samtli-
ga nedanstående förutsättningar upp-
fylls.
• LTA är påslagen.
• Inställning för ”St eering Assist” (Styr-
assistans) och ”Lane Center” (Mitt i fil)
i skärmen på informations-
displayen är inställda på ”ON”.
( sid. 107)
• Den här funktionen känner av vita (gu- la) körfältslinjer eller ett framförvaran-
de fordons position (utom om det
framförvarande fordonet är litet, t.ex.
en motorcykel).
• Den aktiva farthållaren med radar från
0 km/tim fungerar i läget för avstånds-
hållning bil-till-bil.
• Körfältets bredd är cirka 3 till 4 m.
• Körriktningsvisaren används inte.
• Bilen körs inte i en snäv kurva.
• Inga systemstörningar känns av.
( sid. 251)
• Bilen varken accelereras eller brom- sas in till minst ett fastställt värde.
• Ratten används inte med en kraft som är lämplig för filbyte.
• ABS, VSC, TRC och PCS är inte akti-
va.
• TRC eller VSC är inte avstängda.
• Varningen för inga händer på ratten visas inte. ( sid. 250)
• Bilen körs i mitten av körfältet.
• Styrningskontrollen är inte aktiv.
nTillfällig avstängning av funktioner
lOm driftsförutsättningarna inte längre
är uppfyllda stängs funktionen eventu-
ellt av temporärt. När driftsförutsätt-
ningarna uppfylls igen återställs funk-
tionen automatiskt. ( sid. 248)
lOm driftsförutsättningarna
( sid. 248) inte längre uppfylls med-
an körfältsassistansen är aktiv hörs en
summerton för att indikera att funktio-
nen är tillfälligt avstängd.
OM42B46SE.book Page 249 Monday, December 17, 2018 12:29 PM

2504-5. Använda körstödssystemen
nStyrassistans/körfältsassistans
lBeroende på bilens hastighet, kör-
filsläget, vägens skick, etc., känner fö-
raren eventuellt inte av att funktionen
är aktiv, eller funktionen kanske inte är
aktiverad alls.
lFunktionens styrassistans åsidosätts
när föraren vrider på ratten.
lFörsök inte att testa styrassistans-
funktionen.
nFunktionen körfilsvarning
lVarningssummern kan vara svår att
höra på grund av buller från vägen,
ljudanläggningen, etc.
lOm vägkanten* inte är tydlig eller rak
kommer inte körfäl tsassistansen att
fungera.
lModeller med dödavinkelvarnare: Det
är eventuellt inte möjligt för systemet
att bedöma om det är risk för kollision
med ett fordon i ett närliggande kör-
fält.
lFörsök inte att testa körfältsassistan-
sen.
*: Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller vägkant
nVarning för inga händer på ratten
I följande situationer visas ett varnings-
meddelande som uppmanar föraren att
hålla i ratten och symbolen på bilden på
informationsdisplayen för att varna föra-
ren. Varningen slutas när systemet fast-
ställer att föraren håller händerna på rat-
ten. Ha alltid händerna på ratten när det
här systemet används oavsett varning-
a r.
lNär systemet faststäl ler att föraren kör
utan att hålla i ratten medan systemet
är aktivt
Om föraren fortsätter att inte ha händer-
na på ratten hörs summertonen, föraren
varnas och funktionen stängs tillfälligt
av. Denna varning fungerar på samma
sätt när föraren kontinuerligt endast an-
vänder ratten med små vridningar.
lNär systemet bedömer att bilen inte
kommer att svänga och istället avvika
från sitt körfält vid körning i en kurva
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte. Om systemet känner av
om bilen körs i en kurva kan varningarna
ske tidigare än vid körning på en rak
väg.
lNär systemet bedömer att föraren kör
utan att hålla i ratten medan rattassis-
tansen i styrassistansfunktionen är ak-
tiv
Om föraren fortsätter att köra utan att
hålla i ratten och rattassistansen är aktiv
hörs summertonen och föraren varnas.
Varje gång summertonen hörs förlängs
tiden som den ljuder.
nVingelvarning, funktion
Om systemet fastställe r att bilen vinglar
medan vingelvarningen är aktiverad
hörs en summerton och ett varnings-
meddelande som uppmanar föraren att
ta en paus och symbolen på bilden sam-
tidigt visas på informationsdisplayen.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
OM42B46SE.book Page 250 Monday, December 17, 2018 12:29 PM

251
4
4-5. Använda körstödssystemen
Körning
nVarningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och LTA-indi-
katorn tänds med orange sken ska du
följa lämplig metod för felsökning. Dess-
utom ,om ett annat varningsmeddelande
visas ska du följa anvisningarna i på
skärmen.
l”LTA Malfunction Visit Your Dealer”
(Funktionsstörning i LTA Besök din
återförsäljare)
Systemet fungerar event uellt inte på rätt
sätt. Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikatio-
ner kontrollera bilen.
l”LTA Unavailable” (LTA ej tillgänglig)
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än den främre kameran. Stäng
av LTA-systemet, vänta en kort stund
och slå därefter på LTA-systemet igen.
l”LTA Unavailable at Current Speed”
(LTA ej tillgängligt vid nuvarande has-
tighet)
Funktionen kan inte användas eftersom
körhastigheten överskrider driftsområdet
för LTA. Kör långsammare.
nAnpassning
Inställningar för funktionen kan ändras.
( sid. 112)
*: i förekommande fall
RSA
(Vägskyltsigenkänning)*
RSA-systemet känner av spe-
cifika vägskyltar med den
främre kameran och naviga-
tionssystemet (om data är till-
gängliga) för att tillhandahålla
information till föraren på dis-
playen.
Om systemet bedömer att bilen
körs fortare än hastighetsbe-
gränsningen, utför förbjudna
åtgärder etc., i förhållande till
vägskyltarna som känts av lar-
mas föraren med varnings-
skärm och varningssummer.
VARNING
nInnan du använder RSA
Förlita dig inte enbart på RSA-syste-
met. RSA är ett system som bistår
föraren med information. Det ersätter
dock inte förarens egen syn och upp-
märksamhet. Kör alltid säkert genom
att noga uppmärksamma gällande
trafikbestämmelser.
OM42B46SE.book Page 251 Monday, December 17, 2018 12:29 PM

2524-5. Använda körstödssystemen
Om den främre kameran känner av
en skylt och information om en skylt
finns i navigationssystemet så visas
skylten på informationsdisplayen.
Om förarstödsyst emet informa-
tionsdisplay har valts kan upp till
3 skyltar visas. ( sid. 107)
 Om en annan flik än förarstöds-
systemets informationsdisplay
väljs kommer endast en detekte-
rad skylt för hastighetsbegräns-
ning, en skylt för infart förbjuden
(när avisering är nödvändig),
motorvägsskylt elle r skylt för bo-
stadsområde att visas.
(  sid. 107)
Skyltar som förbjuder omkörning och
fartbegränsningsskyltar med tilläggs-
markering visas inte. Om andra skyltar
än hastighetsbe gränsningsskyltar
känns av visas de i en överlappande
hög under den aktuella hastighetsbe-
gränsningsskylten.
Följande typer av vägskyltar, inklu-
sive elektroniska skyltar och blin-
kande skyltar känns av.
En icke-officiell vägskylt (som inte upp-
fyller Wien-konventionen) eller en väg-
skylt som nyligen lanserats känns
eventuellt inte av.
 Vägskyltar för hastighetsbe-
gränsning
 Information om hastighetsbe-
gränsning
*
Indikering på
informationsdisplayen
Typer av vägskyltar som
stöds
Hastighetsbegränsning bör-
jar/zon för max.fart börjar
Hastighetsbegränsning upp-
hör/zon för max.fart upphör
Motorvägspåfart
Motorvägsavfart
Motorvägspåfart
OM42B46SE.book Page 252 Monday, December 17, 2018 12:29 PM
