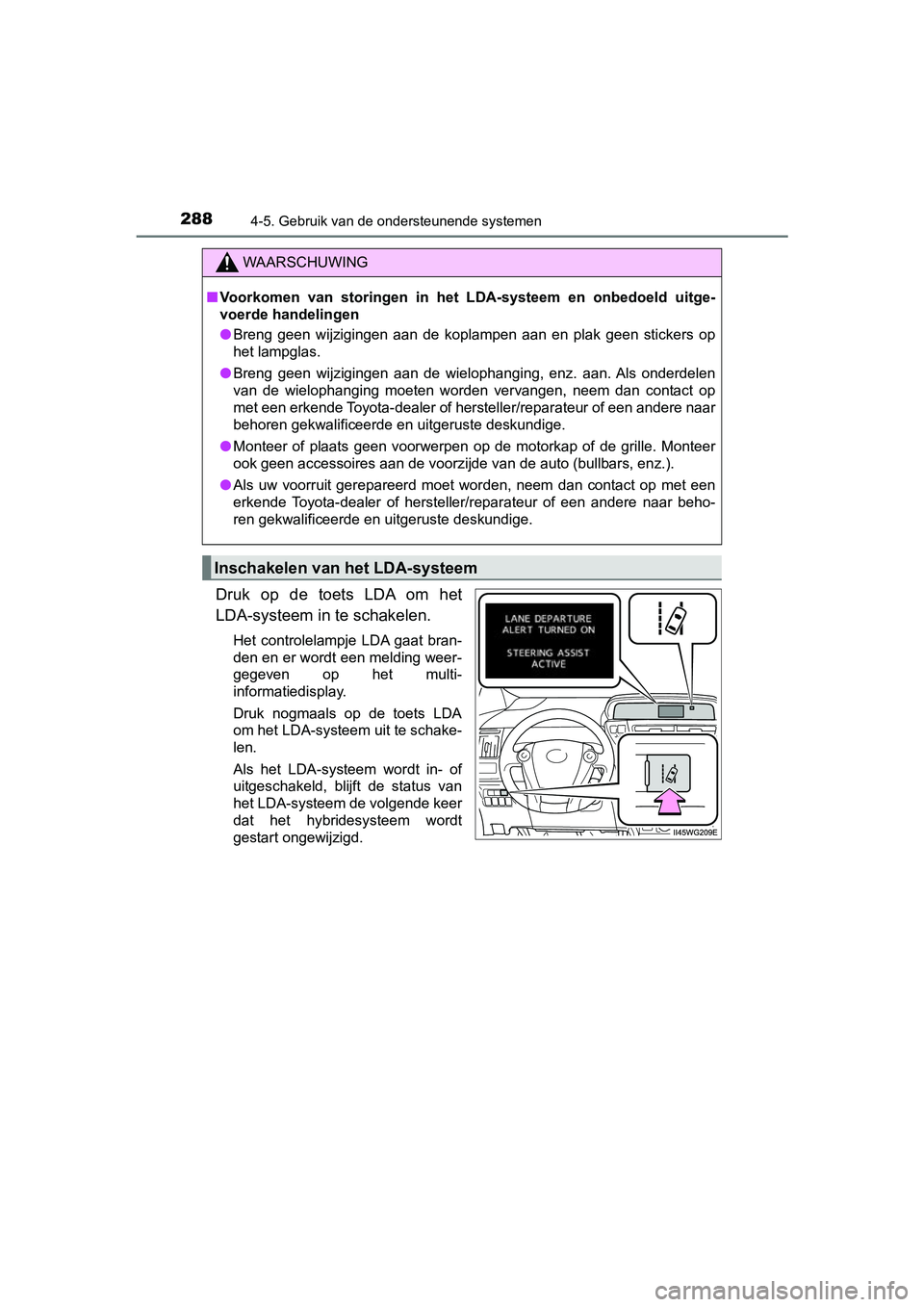

2884-5. Gebruik van de ondersteunende systemen
PRIUS +_OM_OM47D30E_(EE)
Druk op de toets LDA om het
LDA-systeem in te schakelen.
Het controlelampje LDA gaat bran-
den en er wordt een melding weer-
gegeven op het multi-
informatiedisplay.
Druk nogmaals op de toets LDA
om het LDA-systeem uit te schake-
len.
Als het LDA-systeem wordt in- of
uitgeschakeld, blijft de status van
het LDA-systeem de volgende keer
dat het hybridesysteem wordt
gestart ongewijzigd.
WAARSCHUWING
■Voorkomen van storingen in het LDA-systeem en onbedoeld uitge-
voerde handelingen
● Breng geen wijzigingen aan de koplampen aan en plak geen sticke rs op
het lampglas.
● Breng geen wijzigingen aan de wielophanging, enz. aan. Als onde rdelen
van de wielophanging moeten worden vervangen, neem dan contact op
met een erkende Toyota-dealer of hersteller/reparateur of een a ndere naar
behoren gekwalificeerde en uitgeruste deskundige.
● Monteer of plaats geen voorwerpen op de motorkap of de grille. Monteer
ook geen accessoires aan de voorzijde van de auto (bullbars, en z.).
● Als uw voorruit gerepareerd moet worden, neem dan contact op me t een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar beho-
ren gekwalificeerde en uitgeruste deskundige.
Inschakelen van het LDA-systeem
PRIUS +_OM_OM47D30E_(EE).book Page 288 Friday, February 8, 20 19 4:01 PM

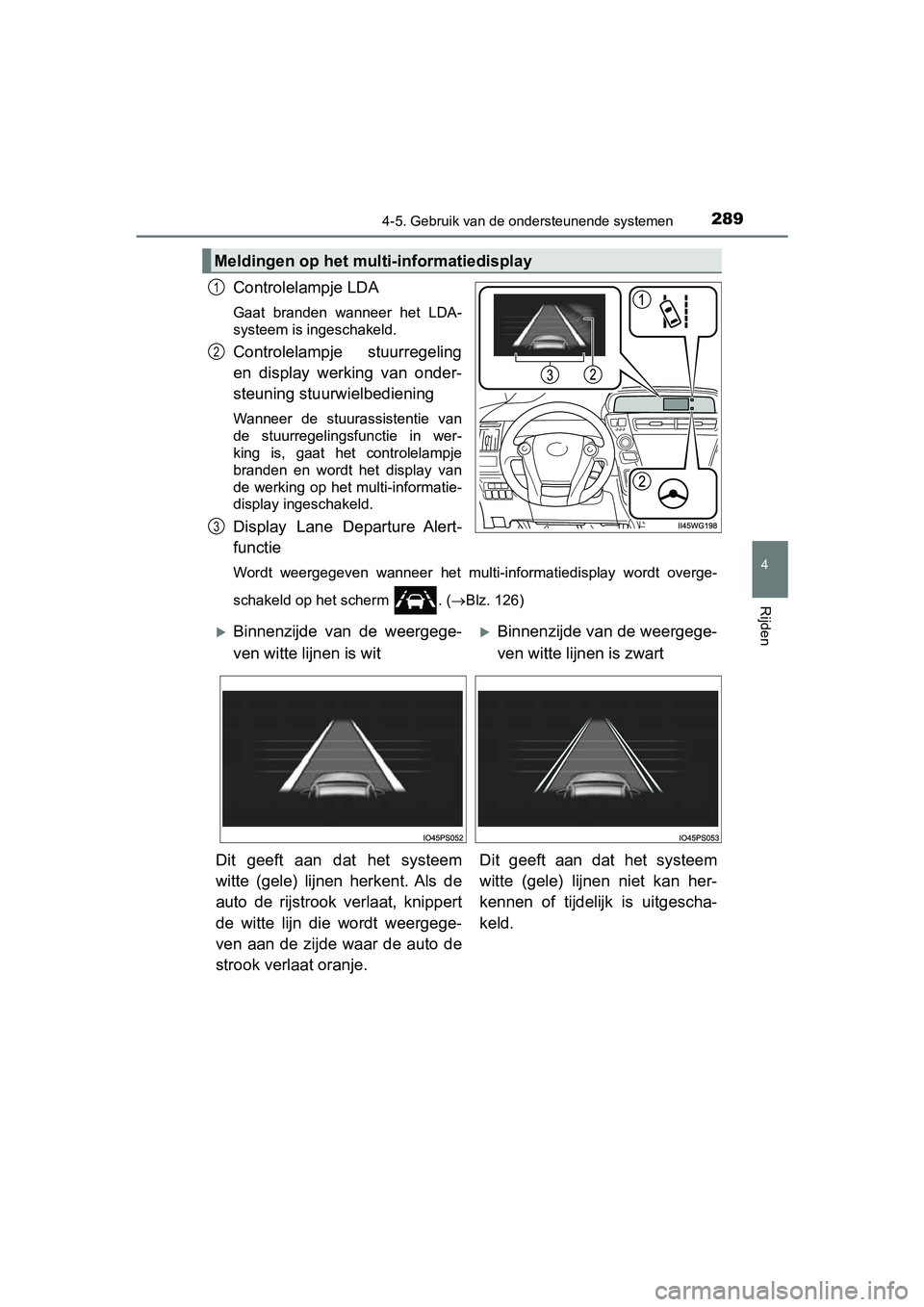

2894-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS +_OM_OM47D30E_(EE)
Controlelampje LDA
Gaat branden wanneer het LDA-
systeem is ingeschakeld.
Controlelampje stuurregeling
en display werking van onder-
steuning stuurwielbediening
Wanneer de stuurassistentie van
de stuurregelingsfunctie in wer-
king is, gaat het controlelampje
branden en wordt het display van
de werking op het multi-informatie-
display ingeschakeld.
Display Lane Departure Alert-
functie
Wordt weergegeven wanneer het multi-informatiedisplay wordt overge-
schakeld op het scherm . ( Blz. 126)
Meldingen op het multi-informatiedisplay
1
2
3
Binnenzijde van de weergege-
ven witte lijnen is witBinnenzijde van de weergege-
ven witte lijnen is zwart
Dit geeft aan dat het systeem
witte (gele) lijnen herkent. Als de
auto de rijstrook verlaat, knippert
de witte lijn die wordt weergege-
ven aan de zijde waar de auto de
strook verlaat oranje. Dit geeft aan dat het systeem
witte (gele) lijnen niet kan her-
kennen of tijdelijk
is uitgescha-
keld.
PRIUS +_OM_OM47D30E_(EE).book Page 289 Friday, February 8, 20 19 4:01 PM

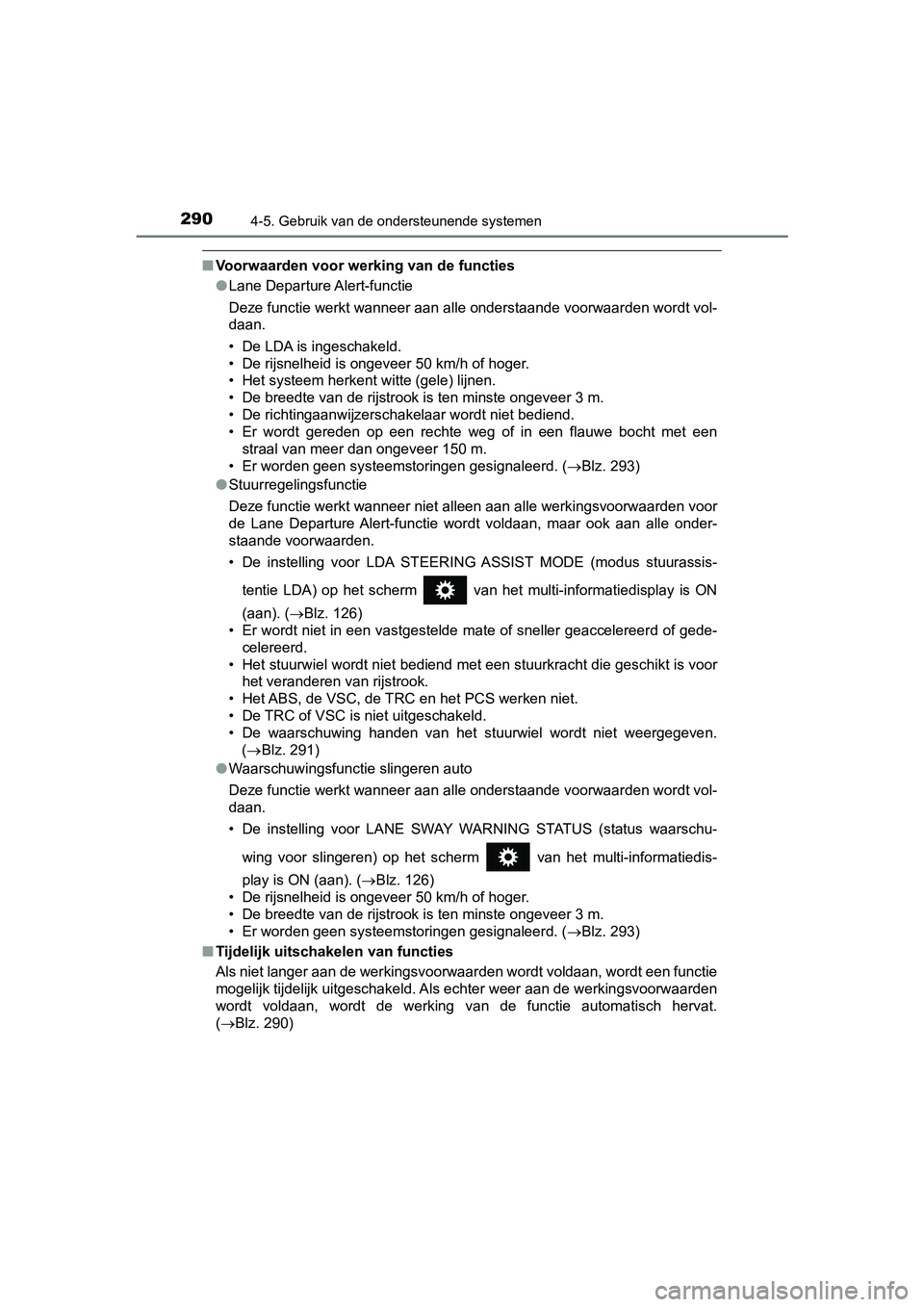

2904-5. Gebruik van de ondersteunende systemen
PRIUS +_OM_OM47D30E_(EE)
■Voorwaarden voor werking van de functies
●Lane Departure Alert-functie
Deze functie werkt wanneer aan alle onderstaande voorwaarden wo rdt vol-
daan.
• De LDA is ingeschakeld.
• De rijsnelheid is ongeveer 50 km/h of hoger.
• Het systeem herkent witte (gele) lijnen.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• De richtingaanwijzerschakelaar wordt niet bediend.
• Er wordt gereden op een rechte weg of in een flauwe bocht met een
straal van meer dan ongeveer 150 m.
• Er worden geen systeemstoringen gesignaleerd. ( Blz. 293)
● Stuurregelingsfunctie
Deze functie werkt wanneer niet alleen aan alle werkingsvoorwaa rden voor
de Lane Departure Alert-functie wordt voldaan, maar ook aan all e onder-
staande voorwaarden.
• De instelling voor LDA STEERING ASSIST MODE (modus stuurassis-
tentie LDA) op het scherm van het multi-informatiedisplay is ON
(aan). ( Blz. 126)
• Er wordt niet in een vastgestelde mate of sneller geaccelereer d of gede-
celereerd.
• Het stuurwiel wordt niet bediend met een stuurkracht die gesch ikt is voor
het veranderen van rijstrook.
• Het ABS, de VSC, de TRC en het PCS werken niet.
• De TRC of VSC is niet uitgeschakeld.
• De waarschuwing handen van het stuurwiel wordt niet weergegeve n.
(  Blz. 291)
● Waarschuwingsfunctie slingeren auto
Deze functie werkt wanneer aan alle onderstaande voorwaarden wo rdt vol-
daan.
• De instelling voor LANE SWAY W ARNING STATUS (status waarschu-
wing voor slingeren) op het scherm van het multi-informatiedis -
play is ON (aan). ( Blz. 126)
• De rijsnelheid is ongeveer 50 km/h of hoger.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• Er worden geen systeemstoringen gesignaleerd. ( Blz. 293)
■ Tijdelijk uitschakelen van functies
Als niet langer aan de werkingsvoorwaarden wordt voldaan, wordt een functie
mogelijk tijdelijk uitgeschakeld. Als echter weer aan de werkingsvoorwaarden
wordt voldaan, wordt de werking van de functie automatisch herv at.
( Blz. 290)
PRIUS +_OM_OM47D30E_(EE).book Page 290 Friday, February 8, 20 19 4:01 PM

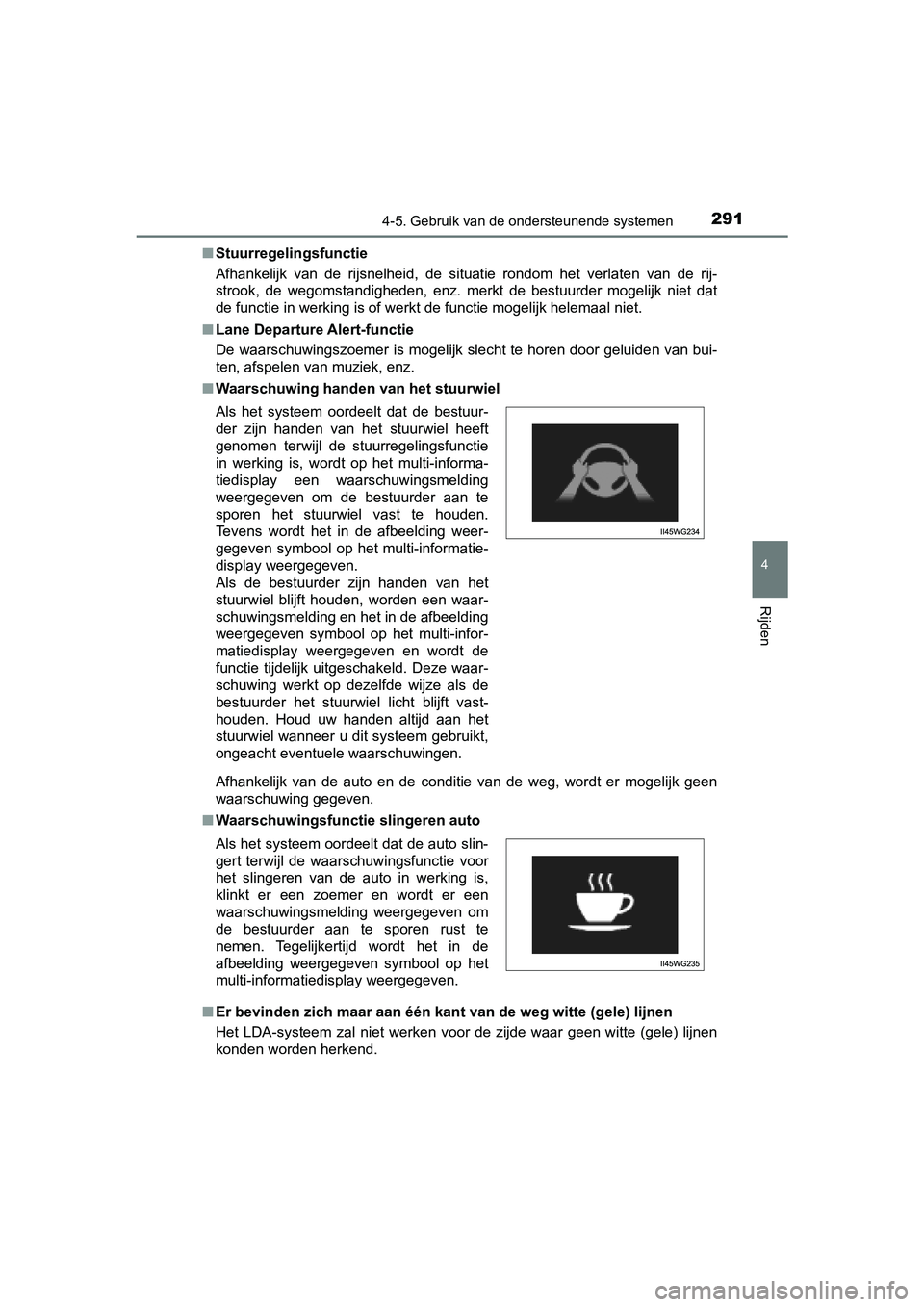

2914-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS +_OM_OM47D30E_(EE)■
Stuurregelingsfunctie
Afhankelijk van de rijsnelheid, de situatie rondom het verlaten van de rij-
strook, de wegomstandigheden, enz. merkt de bestuurder mogelijk niet dat
de functie in werking is of werkt de functie mogelijk helemaal niet.
■ Lane Departure Alert-functie
De waarschuwingszoemer is mogelijk slecht te horen door geluide n van bui-
ten, afspelen van muziek, enz.
■ Waarschuwing handen van het stuurwiel
Afhankelijk van de auto en de conditie van de weg, wordt er mog elijk geen
waarschuwing gegeven.
■ Waarschuwingsfunctie slingeren auto
■ Er bevinden zich maar aan één kant van de weg witte (gele) lijnen
Het LDA-systeem zal niet werken voor de zijde waar geen witte (gele) lijnen
konden worden herkend. Als het systeem oordeelt dat de bestuur-
der zijn handen van het stuurwiel heeft
genomen terwijl de stuurregelingsfunctie
in werking is, wordt op het multi-informa-
tiedisplay een waarschuwingsmelding
weergegeven om de bestuurder aan te
sporen het stuurwiel vast te houden.
Tevens wordt het in de afbeelding weer-
gegeven symbool op het multi-informatie-
display weergegeven.
Als de bestuurder zijn handen van het
stuurwiel blijft houden, worden een waar-
schuwingsmelding en het in de afbeelding
weergegeven symbool op het multi-infor-
matiedisplay weergegeven en wordt de
functie tijdelijk uitgeschakeld. Deze waar-
schuwing werkt op dezelfde wijze als de
bestuurder het stuurwiel licht blijft vast-
houden. Houd uw handen altijd aan het
stuurwiel wanneer u dit systeem gebruikt,
ongeacht eventuele waarschuwingen.
Als het systeem oordeelt dat de auto slin-
gert terwijl de waarschuwingsfunctie voor
het slingeren van de auto in werking is,
klinkt er een zoemer en wordt er een
waarschuwingsmelding weergegeven om
de bestuurder aan te sporen rust te
nemen. Tegelijkertijd wordt het in de
afbeelding weergegeven symbool op het
multi-informatiedisplay weergegeven.
PRIUS +_OM_OM47D30E_(EE).book Page 291 Friday, February 8, 20 19 4:01 PM

2944-5. Gebruik van de ondersteunende systemen
PRIUS +_OM_OM47D30E_(EE)
RSA (Road Sign Assist)
De RSA herkent bepaalde ver-
keersborden door gebruik te
maken van de camerasensor en
voorziet de bestuurder via het
hoofdscherm of het multi-informa-
tiedisplay van informatie.
Als het systeem vaststelt dat de snelheidslimiet wordt overschreden,
of wanneer er bijvoorbeeld verbode n acties ten opzichte van de her-
kende verkeersborden worden uitge voerd, wordt de bestuurder m.b.v.
een waarschuwingsdisplay en w aarschuwingszoemer gewaar-
schuwd
*.
*: U kunt deze instelling aan uw persoonlijke voorkeur aanpassen.
: Indien aanwezig
Overzicht van de functie
Camerasensor
WAARSCHUWING
■ Voordat u de RSA gebruikt
Vertrouw niet uitsluitend op het RSA-systeem. De RSA is een sys teem dat
de bestuurder ondersteunt middels het bieden van informatie, ma ar het is
geen vervanging van het eigen inzicht en de oplettendheid van d e bestuur-
der. Rijd voorzichtig door altijd goed op de verkeersregels te letten.
Onjuist of nalatig rijgedrag kan resulteren in een ongeval.
PRIUS +_OM_OM47D30E_(EE).book Page 294 Friday, February 8, 20 19 4:01 PM

2954-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS +_OM_OM47D30E_(EE)
Nadat een verkeersbord door de camerasensor is herkend, wordt het
op het hoofdscherm of het multi-informatiedisplay weergegeven w an-
neer de auto het verkeersbord passeert.
● Wanneer de informatie van het
ondersteunende systeem wordt
geselecteerd op het multi-infor-
matiedisplay, kunnen er maxi-
maal 2 verkeersborden worden
weergegeven. ( Blz. 296)
● Wanneer andere informatie dan
van het ondersteunende sys-
teem wordt geselecteerd, wordt
een verkeersbord met de snel-
heidslimiet of een verkeers-
bord voor einde van alle
verboden weergegeven.
( Blz. 296)
Er wordt geen verkeersbord voor
een inhaalverbod of met de snel-
heidslimiet met een aanvullend
teken weergegeven. Als er echter
andere verkeersborden dan die
met de maximaal toegestane snel-
heid worden herkend, worden deze
trapsgewijs weergegeven onder
het verkeersbord met de maxi-
maal toegestane snelheid.
Weergave op het multi-informatiedisplay
PRIUS +_OM_OM47D30E_(EE).book Page 295 Friday, February 8, 20 19 4:01 PM

2964-5. Gebruik van de ondersteunende systemen
PRIUS +_OM_OM47D30E_(EE)
De volgende soorten verkeersborden, inclusief elektronische ver-
keersborden en knipperende ve rkeersborden, worden herkend.
Niet-officiële (niet aan het Verdrag van Wenen voldoende) of re centelijk
geïntroduceerde verkeersborden worden mogelijk niet herkend.
*: Als de richtingaanwijzers bij het wisselen van rijstrook niet worden
bediend, wordt het teken niet weergegeven.
Soorten herkende verkeersborden
Ty p eMulti-informatiedisplay
Begin/einde snelheidslimiet
Snelheidslimiet
met aanvullend teken
(Gelijktijdig met snelheidslimiet weergegeven)
(Voorbeeld display)
Nat
Regen
IJs
Oprit/afrit*
Er is een aanvul- lend teken
(Inhoud wordt niet herkend)
Begin/einde inhaalverbod
Alles geannuleerd
(Alle beperkingen geannuleerd. Terug-
keer naar de standaard verkeersregel-
geving.)
PRIUS +_OM_OM47D30E_(EE).book Page 296 Friday, February 8, 20 19 4:01 PM

2974-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS +_OM_OM47D30E_(EE)
In de volgende situaties waarschuwt het RSA-systeem de bestuurder
m.b.v. een waarschuwingsdisplay.
● Wanneer de rijsnelheid de drempelwaarde voor de snelheidswaar-
schuwing in relatie tot de maximumsnelheid op het op het hoofd-
scherm of het multi-informatied isplay weergegeven verkeersbord
overschrijdt, verandert de kleur van het verkeersbord.
● Als wordt gesignaleerd dat uw auto een ander voertuig inhaalt t er-
wijl er een verkeersbord voor een inhaalverbod wordt weergegeven
op het multi-informatiedisplay, gaat het verkeersbord knipperen .
Afhankelijk van de situatie wordt de verkeerssituatie (richting en
snelheid van het verkeer en h oeveelheid verkeer) mogelijk niet
goed gesignaleerd en werkt het waarschuwingsdisplay mogelijk
niet goed.
■ Automatisch uitschakelen van weergave verkeersborden RSA
In de volgende situaties worden een of meer verkeersborden auto matisch uit-
geschakeld.
● Een nieuw verkeersbord wordt over een bepaalde afstand niet her kend.
● De weg verandert als gevolg van een afslag naar links of rechts, enz.
■ Omstandigheden waaronder de functie mogelijk niet goed werkt of niet
goed signaleert
In de volgende situaties werkt de RSA niet normaal en worden verkeersbor-
den mogelijk niet herkend, worden onjuiste verkeersborden weerg egeven,
enz. Dit duidt echter niet op een storing.
● De camerasensor is niet goed uitgelijnd doordat de sensor, enz. is blootge-
steld aan hevige schokken.
● Er zit(ten) vuil, sneeuw, stickers, enz. op de voorruit in de b uurt van de
camerasensor.
● Onder barre weersomstandigheden, bijvoorbeeld bij zware regenva l, mist,
sneeuw of zandstormen
● Licht van een tegenligger, de zon, enz. dringt de camerasensor binnen.
● Het verkeersbord is vuil, vervaagd, gekanteld of krom of, in ge val van een
elektronisch verkeersbord, het contrast is slecht.
● Het verkeersbord gaat helemaal of gedeeltelijk verscholen achte r boombla-
deren, een paal, o.i.d.
● Het verkeersbord is alleen korte tijd zichtbaar voor de cameras ensor.
● De omgeving (bij afslaan, rijstrookwisseling, enz.) wordt onjui st beoordeeld.
Waarschuwingsdisplay
PRIUS +_OM_OM47D30E_(EE).book Page 297 Friday, February 8, 20 19 4:01 PM
