2018 TOYOTA PRIUS PLUS display

1212. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS +_OM_OM47D30E_(EE)

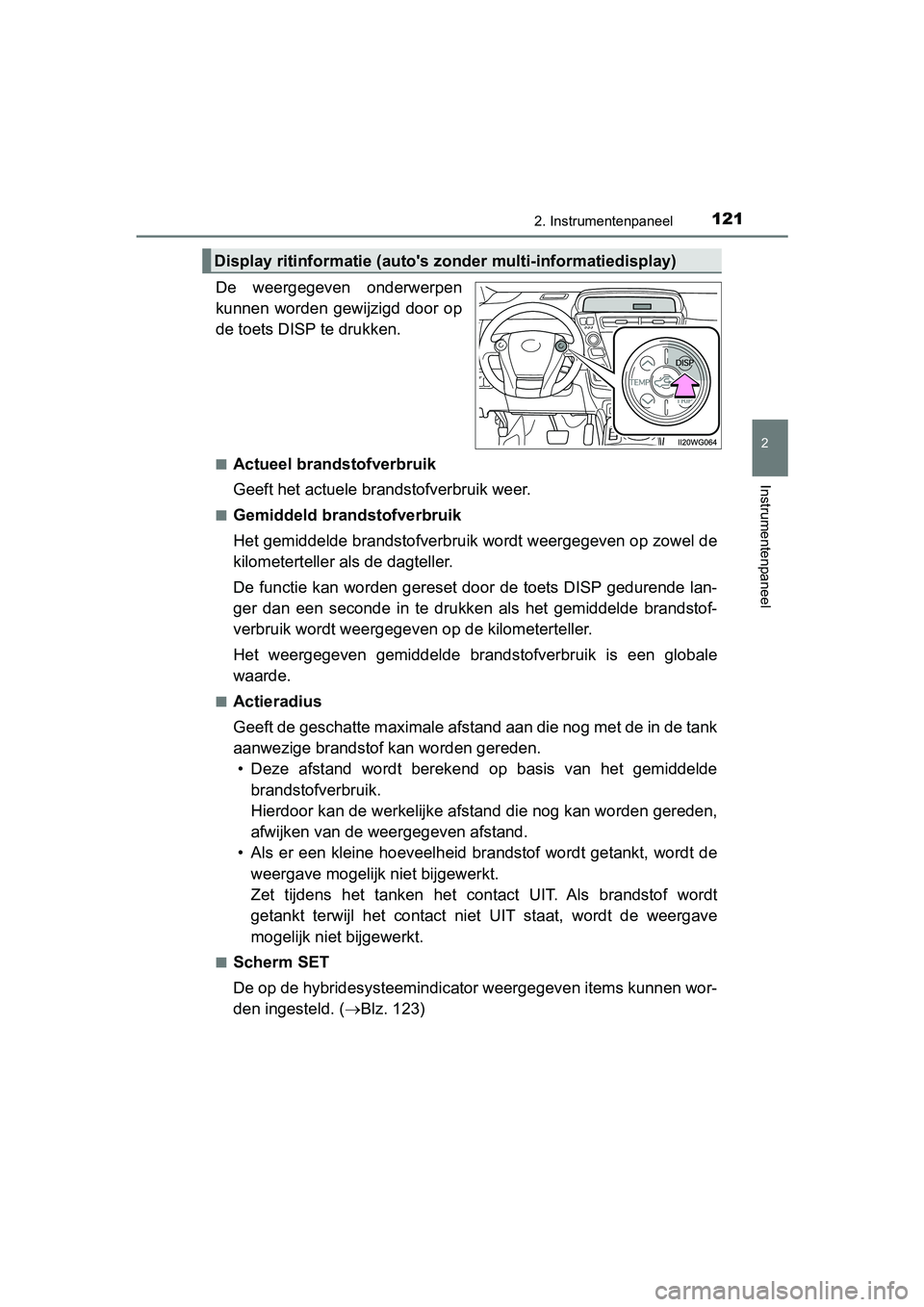

De weergegeven onderwerpen
kunnen worden gewijzigd door op
de toets DISP te drukken.
■Actueel brandstofverbruik
Geeft het actuele brandstofverbruik weer.
■Gemiddeld brandstofverbruik
Het gemiddelde brandstofverbruik wordt weergegeven op zowel de
kilometerteller als de dagteller.
De functie kan worden gereset door de toets DISP gedurende lan-
ger dan een seconde in te drukken als het gemiddelde brandstof-
verbruik wordt weergegeven op de kilometerteller.
Het weergegeven gemiddelde brandstofverbruik is een globale
waarde.
■Actieradius
Geeft de geschatte maximale afst and aan die nog met de in de tank
aanwezige brandstof kan worden gereden. • Deze afstand wordt berekend op basis van het gemiddelde brandstofverbruik.
Hierdoor kan de werkelijke afsta nd die nog kan worden gereden,
afwijken van de wee rgegeven afstand.
• Als er een kleine hoeveelheid br andstof wordt getankt, wordt de
weergave mogelijk niet bijgewerkt.
Zet tijdens het tanken het contact UIT. Als brandstof wordt
getankt terwijl het contact niet UIT staat, wordt de weergave
mogelijk niet bijgewerkt.
■Scherm SET
De op de hybridesysteemindicator weergegeven items kunnen wor-
den ingesteld. ( Blz. 123)
Display ritinformatie (auto's zonder multi-informatiedisplay)
PRIUS +_OM_OM47D30E_(EE).book Page 121 Friday, February 8, 20 19 4:01 PM

1232. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS +_OM_OM47D30E_(EE)

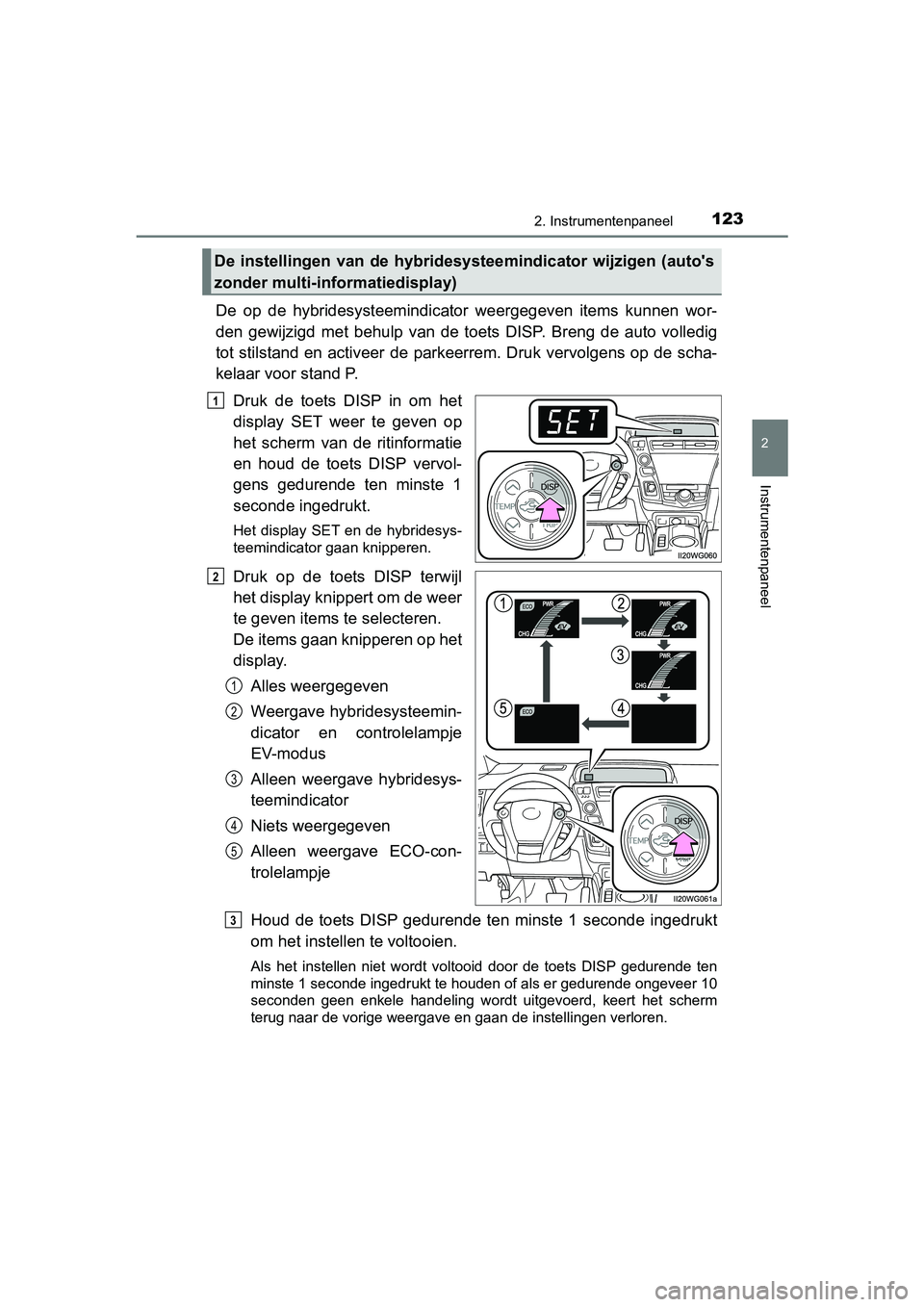

De op de hybridesysteemindicator weergegeven items kunnen wor-
den gewijzigd met behulp van de toets DISP. Breng de auto volledig
tot stilstand en activeer de parkeerrem. Druk vervolgens op de scha-
kelaar voor stand P.
Druk de toets DISP in om het
display SET weer te geven op
het scherm van de ritinformatie
en houd de toets DISP vervol-
gens gedurende ten minste 1
seconde ingedrukt.
Het display SET en de hybridesys-
teemindicator gaan knipperen.
Druk op de toets DISP terwijl
het display knippert om de weer
te geven items te selecteren.
De items gaan knipperen op het
display.
Alles weergegeven
Weergave hybridesysteemin-
dicator en controlelampje
EV-modus
Alleen weergave hybridesys-
teemindicator
Niets weergegeven
Alleen weergave ECO-con-
trolelampje
Houd de toets DISP gedurende ten minste 1 seconde ingedrukt
om het instellen te voltooien.
Als het instellen niet wordt voltooid door de toets DISP gedure nde ten
minste 1 seconde ingedrukt te houden of als er gedurende ongeveer 10
seconden geen enkele handeling wordt uitgevoerd, keert het sche rm
terug naar de vorige weergave en gaan de instellingen verloren.
De instellingen van de hybridesy steemindicator wijzigen (auto's
zonder multi-informatiedisplay)
1
2
1
2
3
4
5
3
PRIUS +_OM_OM47D30E_(EE).book Page 123 Friday, February 8, 20 19 4:01 PM

1242. Instrumentenpaneel
PRIUS +_OM_OM47D30E_(EE)
■Tellers en display worden verlicht als
Het contact AAN staat.
■ Hybridesysteemindicator
●Door de naald tijdens het rijden in het ECO-gebied te houden, r ijdt u milieu-
vriendelijker.
● In het oplaadgebied wordt de regeneratiestatus
* aangegeven. De gerege-
nereerde energie wordt gebruikt om het batterijpakket (tractieb atterij) te
laden.
*: Met “regenereren” wordt in deze handleiding het omzetten van b ewegings-
energie van de auto in elektrische energie bedoeld.
■ ECO-controlelampje (auto's zon der multi-informatiedisplay)
Wanneer aan alle onderstaande voorwaarden voldaan is en er milieuvriende-
lijk gereden wordt, gaat het lampje branden:
● Wanneer wordt gereden in schakelstand D
● Wanneer óf de normale modus óf de ECO-modus is geselecteerd en de EV-
modus of de Power-modus niet wordt gebruikt ( Blz. 231, 317)
● De rijsnelheid is ongeveer 130 km/h of lager.
Het ECO-controlelampje kan worden in- en uitgeschakeld. ( Blz. 123)
Laadgebied
Geeft aan dat er energie wordt terugge-
wonnen via regeneratief remmen.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt
gereden.
Hybride eco-gebied
Laat zien dat er niet vaak gebruik wordt
gemaakt van het vermogen van de ben-
zinemotor.
De benzinemotor wordt automatisch
gestopt en opnieuw gestart onder ver-
schillende omstandigheden.
PWR-gebied
Laat zien dat de grens van een bereik
voor milieuvriendelijk rijden wordt over-
schreden (bij rijden op vol vermogen en
dergelijke).
1
2
3
4
PRIUS +_OM_OM47D30E_(EE).book Page 124 Friday, February 8, 20
19 4:01 PM

1252. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS +_OM_OM47D30E_(EE)■

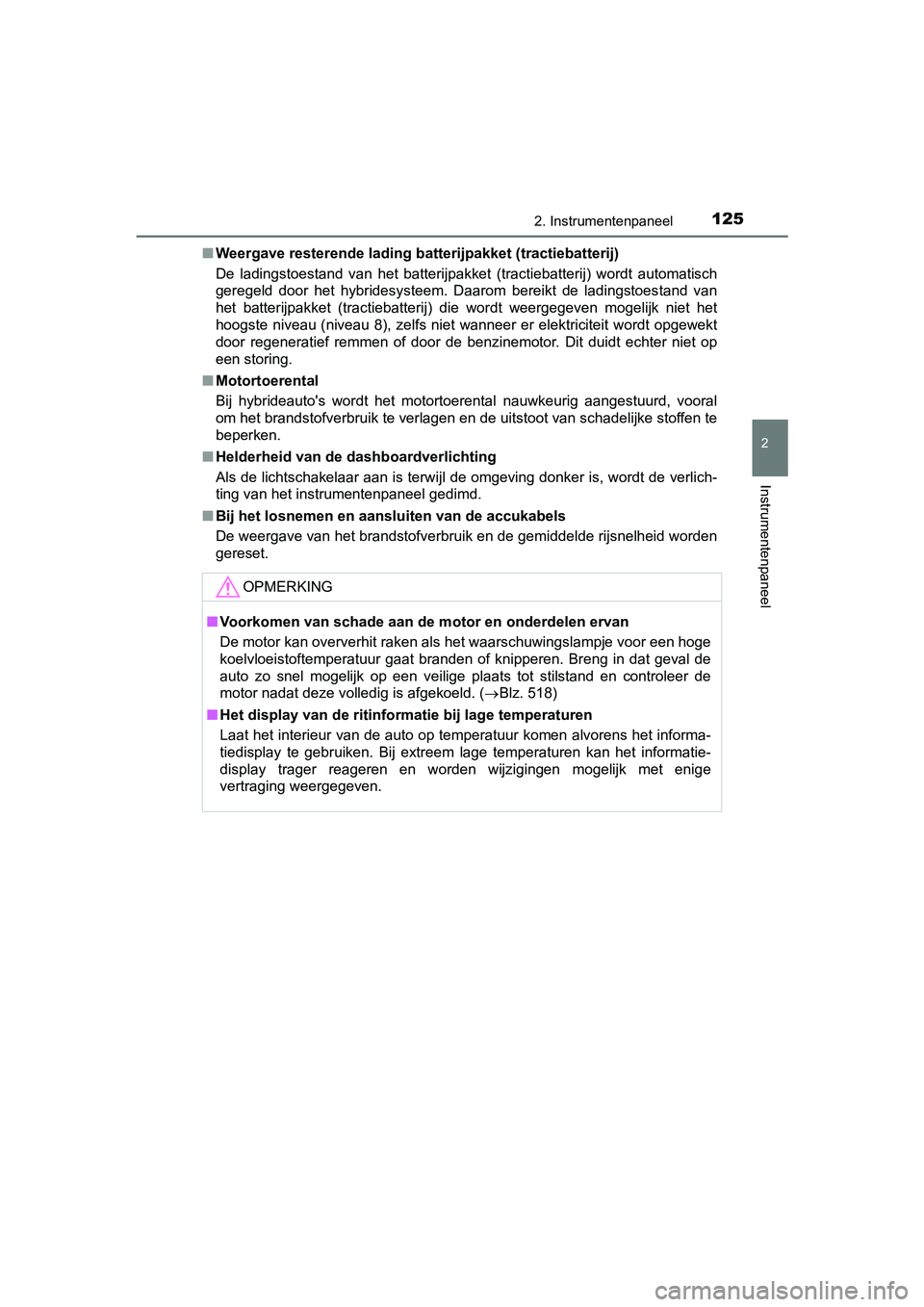

Weergave resterende lading ba tterijpakket (tractiebatterij)
De ladingstoestand van het batterijpakket (tractiebatterij) wor dt automatisch
geregeld door het hybridesysteem. Daarom bereikt de ladingstoes tand van
het batterijpakket (tractiebatterij) die wordt weergegeven moge lijk niet het
hoogste niveau (niveau 8), zelfs niet wanneer er elektriciteit wordt opgewekt
door regeneratief remmen of door de benzinemotor. Dit duidt ech ter niet op
een storing.
■ Motortoerental
Bij hybrideauto's wordt het motortoerental nauwkeurig aangestuu rd, vooral
om het brandstofverbruik te verlagen en de uitstoot van schadel ijke stoffen te
beperken.
■ Helderheid van de dashboardverlichting
Als de lichtschakelaar aan is terwijl de omgeving donker is, wo rdt de verlich-
ting van het instrumentenpaneel gedimd.
■ Bij het losnemen en aansluiten van de accukabels
De weergave van het brandstofverbruik en de gemiddelde rijsnelh eid worden
gereset.
OPMERKING
■ Voorkomen van schade aan de motor en onderdelen ervan
De motor kan oververhit raken als het waarschuwingslampje voor een hoge
koelvloeistoftemperatuur gaat branden of knipperen. Breng in da t geval de
auto zo snel mogelijk op een veilige plaats tot stilstand en controleer de
motor nadat deze volledig is afgekoeld. ( Blz. 518)
■ Het display van de ritinformatie bij lage temperaturen
Laat het interieur van de auto op temperatuur komen alvorens het informa-
tiedisplay te gebruiken. Bij extreem lage temperaturen kan het informatie-
display trager reageren en worden wijzigingen mogelijk met enig e
vertraging weergegeven.
PRIUS +_OM_OM47D30E_(EE).book Page 125 Friday, February 8, 20 19 4:01 PM

1262. Instrumentenpaneel
PRIUS +_OM_OM47D30E_(EE)
Multi-infor matiedisplay*
Het multi-informatiedisplay verschaft de bestuurder uiteenlopen de
gegevens met betrekk ing tot de auto.
Multi-informatiedisplay
Bedieningstoetsen instrumen-
tenpaneel
Een item selecteren/pagina wij-
zigen
Enter/instellen
Terugkeren naar het vorige
scherm
● Menu-iconen
Geeft de volgende informatie weer wanneer een icoon is geselec-
teerd.
Afhankelijk van de situatie wordt bepaalde informatie mogelijk auto-
matisch weergegeven.
Rij-informatie
Hiermee kunnen allerlei gegevens met betrekking tot het rijden wor-
den weergegeven. ( Blz. 128)
Aan navigatiesysteem gekoppelde weergave
(indien aanwezig)
Hiermee kan de volgende aan het navigatiesysteem gekoppelde
informatie worden weergegeven. • Routebegeleiding
• Kompasdisplay (weergave noorden boven/weergave rijrichting
boven)
: Indien aanwezig
Informatie op display
1
2
3
4
5
PRIUS +_OM_OM47D30E_(EE).book Page 126 Friday, February 8, 20 19 4:01 PM

1272. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS +_OM_OM47D30E_(EE)

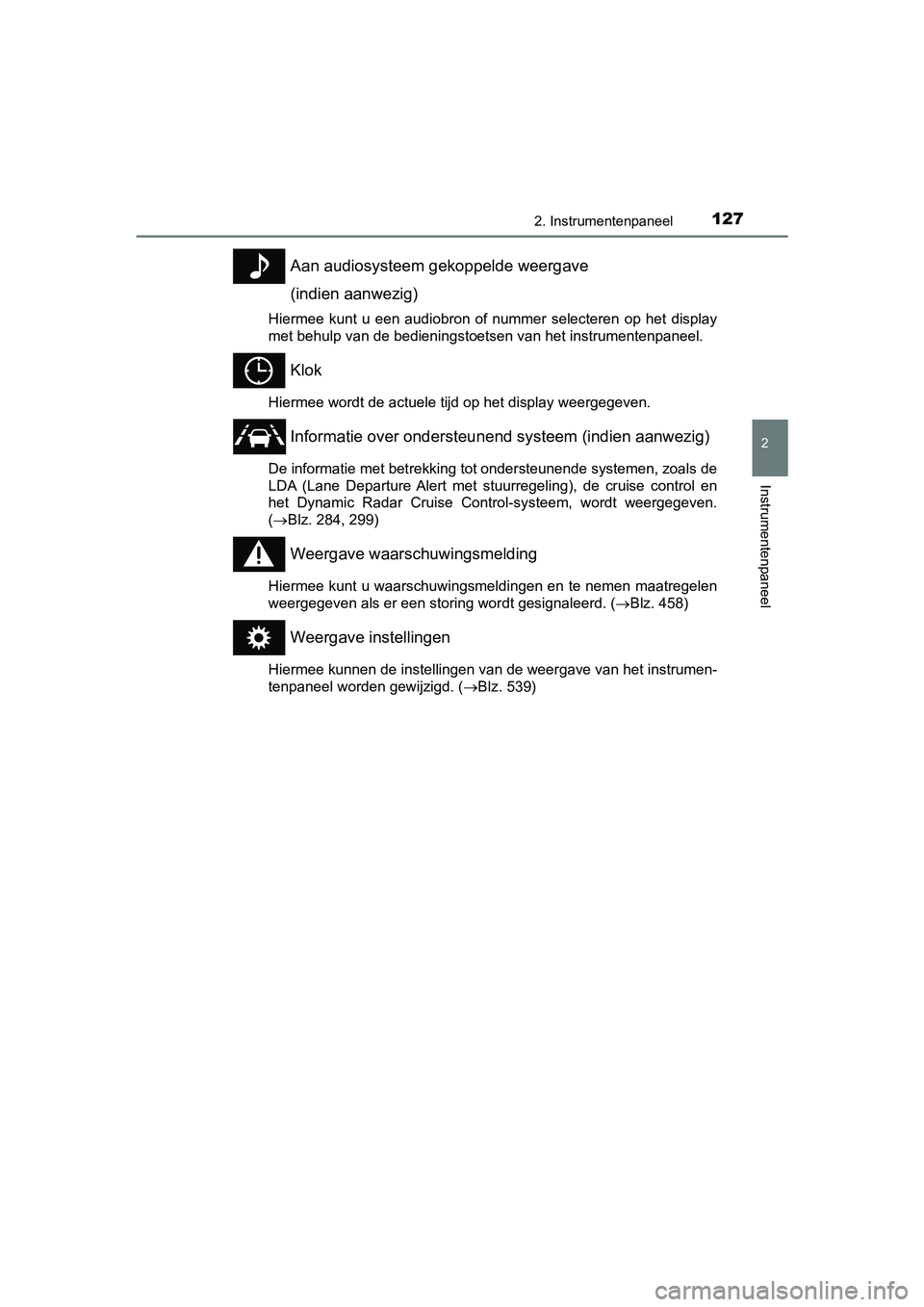

Aan audiosysteem gekoppelde weergave
(indien aanwezig)
Hiermee kunt u een audiobron of nummer selecteren op het displa y
met behulp van de bedieningstoetsen van het instrumentenpaneel.
Klok
Hiermee wordt de actuele tijd op het display weergegeven.
Informatie over ondersteune nd systeem (indien aanwezig)
De informatie met betrekking tot ondersteunende systemen, zoals de
LDA (Lane Departure Alert met stuurregeling), de cruise control en
het Dynamic Radar Cruise Control-systeem, wordt weergegeven.
( Blz. 284, 299)
Weergave waarschuwingsmelding
Hiermee kunt u waarschuwingsmeldingen en te nemen maatregelen
weergegeven als er een storing wordt gesignaleerd. ( Blz. 458)
Weergave instellingen
Hiermee kunnen de instellingen van de weergave van het instrume n-
tenpaneel worden gewijzigd. ( Blz. 539)
PRIUS +_OM_OM47D30E_(EE).book Page 127 Friday, February 8, 20 19 4:01 PM

1282. Instrumentenpaneel
PRIUS +_OM_OM47D30E_(EE)

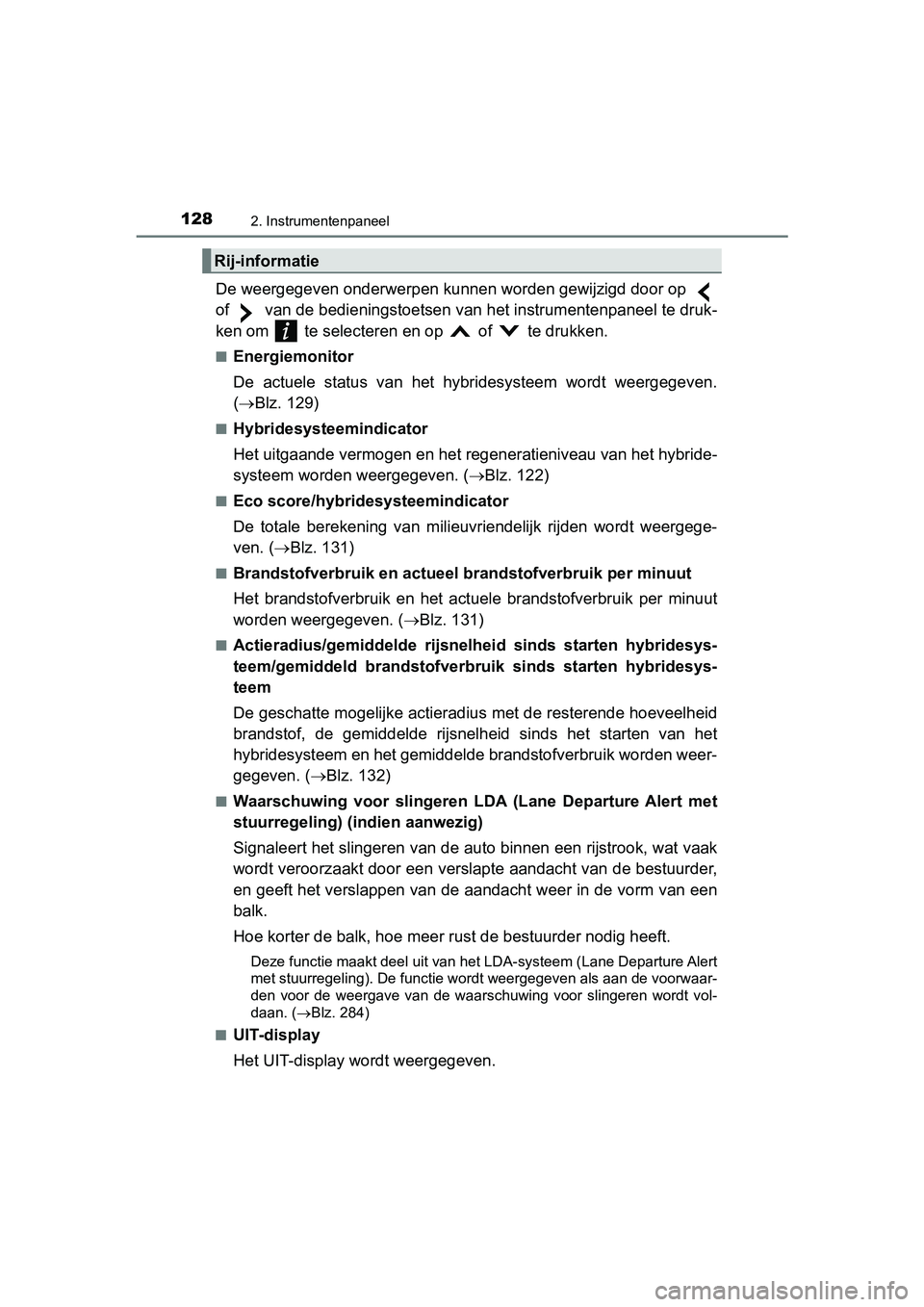

De weergegeven onderwerpen kunnen worden gewijzigd door op
of van de bedieningstoetsen van het instrumentenpaneel te druk-
ken om te selecteren en op of te drukken.
■Energiemonitor
De actuele status van het hybridesysteem wordt weergegeven.
( Blz. 129)
■Hybridesysteemindicator
Het uitgaande vermogen en het reg eneratieniveau van het hybride-
systeem worden weergegeven. ( Blz. 122)
■Eco score/hybridesysteemindicator
De totale berekening van milieuvriendelijk rijden wordt weergeg e-
ven. ( Blz. 131)
■Brandstofverbruik en actueel brandstofverbruik per minuut
Het brandstofverbruik en het actuele brandstofverbruik per minu ut
worden weergegeven. ( Blz. 131)
■Actieradius/gemiddelde rijsnelheid sinds starten hybridesys-
teem/gemiddeld brandstofverbr uik sinds starten hybridesys-
teem
De geschatte mogelijke actierad ius met de resterende hoeveelhei d
brandstof, de gemiddelde rijsnelheid sinds het starten van het
hybridesysteem en het gemiddelde brandstofverbruik worden weer-
gegeven. ( Blz. 132)
■Waarschuwing voor slingeren LD A (Lane Departure Alert met
stuurregeling) (indien aanwezig)
Signaleert het slingeren van de auto binnen een rijstrook, wat vaak
wordt veroorzaakt door een verslapte aandacht van de bestuurder ,
en geeft het verslappen van de aandacht weer in de vorm van een
balk.
Hoe korter de balk, hoe meer ru st de bestuurder nodig heeft.
Deze functie maakt deel uit van het LDA-systeem (Lane Departure A l e r t
met stuurregeling). De functie wordt weergegeven als aan de voo rwaar-
den voor de weergave van de waarschuwing voor slingeren wordt v ol-
daan. ( Blz. 284)
■
UIT-display
Het UIT-display wordt weergegeven.
Rij-informatie
PRIUS +_OM_OM47D30E_(EE).book Page 128 Friday, February 8, 20 19 4:01 PM

1332. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS +_OM_OM47D30E_(EE)

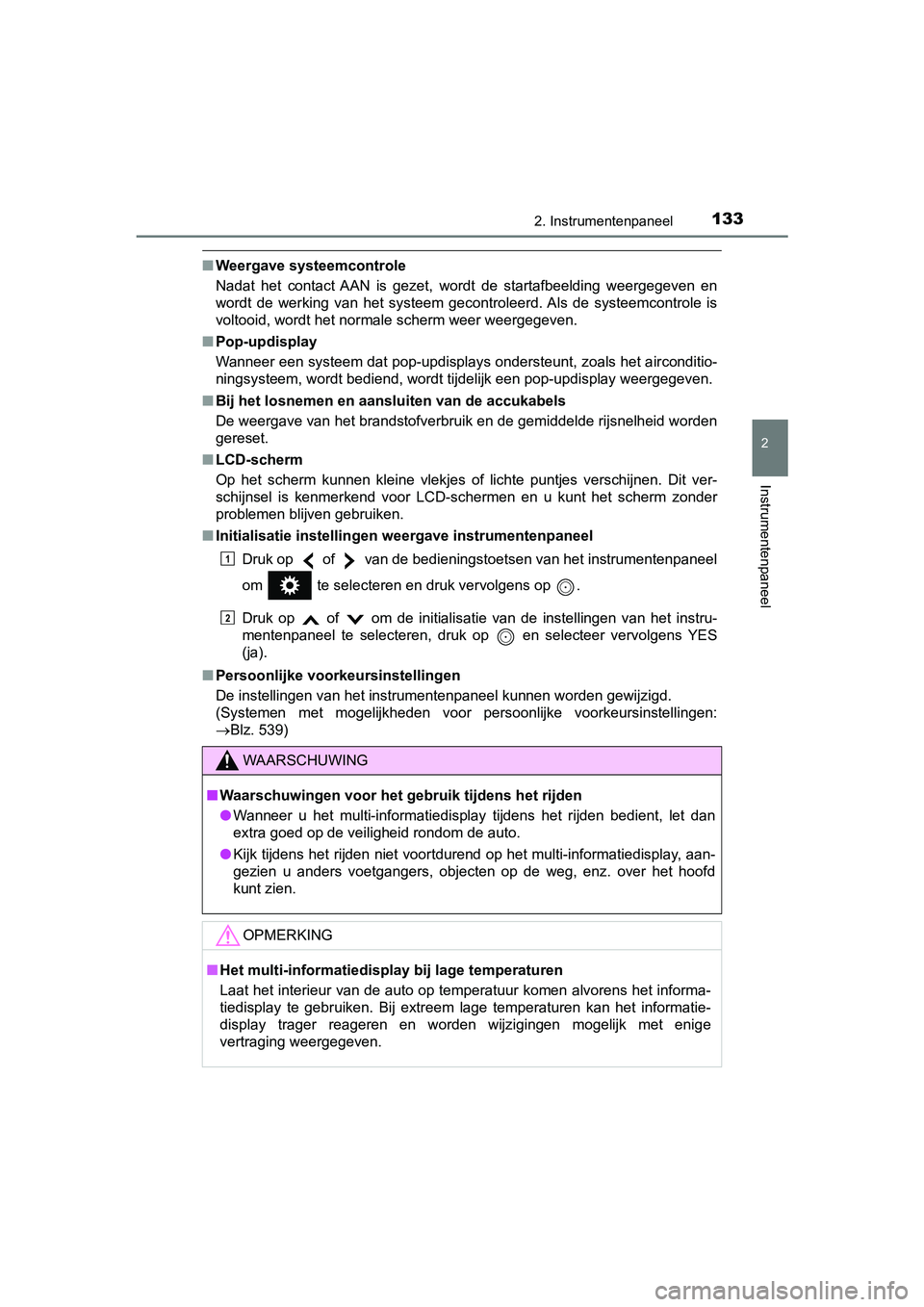

■Weergave systeemcontrole
Nadat het contact AAN is gezet, wordt de startafbeelding weergegeven en
wordt de werking van het systeem gecontroleerd. Als de systeemc ontrole is
voltooid, wordt het normale scherm weer weergegeven.
■ Pop-updisplay
Wanneer een systeem dat pop-updisplays ondersteunt, zoals het airconditio-
ningsysteem, wordt bediend, wordt tijdelijk een pop-updisplay weergegeven.
■ Bij het losnemen en aansluiten van de accukabels
De weergave van het brandstofverbruik en de gemiddelde rijsnelh eid worden
gereset.
■ LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijn en. Dit ver-
schijnsel is kenmerkend voor LCD-schermen en u kunt het scherm zonder
problemen blijven gebruiken.
■ Initialisatie instellingen weergave instrumentenpaneel
Druk op of van de bedieningstoetsen van het instrumentenpanee l
om te selecteren en druk vervolgens op .
Druk op of om de initialisatie van de instellingen van het in stru-
mentenpaneel te selecteren, druk op en selecteer vervolgens YE S
(ja).
■ Persoonlijke voorkeursinstellingen
De instellingen van het instrumentenpaneel kunnen worden gewijz igd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen:
Blz. 539)
WAARSCHUWING
■ Waarschuwingen voor het g ebruik tijdens het rijden
● Wanneer u het multi-informatiedisplay tijdens het rijden bedien t, let dan
extra goed op de veiligheid rondom de auto.
● Kijk tijdens het rijden niet voortdurend op het multi-informatiedisplay, aan-
gezien u anders voetgangers, objecten op de weg, enz. over het hoofd
kunt zien.
OPMERKING
■ Het multi-informatiedisp lay bij lage temperaturen
Laat het interieur van de auto op temperatuur komen alvorens het informa-
tiedisplay te gebruiken. Bij extreem lage temperaturen kan het informatie-
display trager reageren en worden wijzigingen mogelijk met enig e
vertraging weergegeven.
1
2
PRIUS +_OM_OM47D30E_(EE).book Page 133 Friday, February 8, 20 19 4:01 PM
