2018 TOYOTA PRIUS PLUG-IN HYBRID sensor

4945-5. Brug af systemer til sikker og let kørsel
OM47C99DK
Når bilen er næsten helt inde i den ønskede parkeringsplads, og
der lyder et højt bip, og stopindik atoren vises på displayet, skal
du stoppe bilen.
Parkeringsfunktionen til parallelparkering er afsluttet.
l Herefter kan du frit manøvrere bilen til den ønskede parke-
ringsposition.
l Husk at kontrollere området foran og bag bilen direkte og via
spejlene, mens du bakker.
nFunktionsbetingelser for parallelparkeringsfunktion
lFor at kunne anvende parkeringshjælpen til parallelparkering korrekt skal du
køre langsomt (med en hastighed, så bilen hurtigt kan stoppes) parallelt
med vejen (eller rabatten) og holde en afstand på ca. 1 m til eventuelle par-
kerede biler.
l Funktionen kan ikke bruges, når bil en kører med en hastighed på over ca.
30 km/t.
l Sidesensorerne foran og bag på bilen bruges til at registrere parkerede biler
og vurdere parkeringspladsen. Hvis denne registrering ikke kan foretages
(S. 517), genereres der derfor ingen vejledning.
l Hvis der ikke er nogen parkerede biler, kan parkeringspladsen ikke findes.
Derfor kan hjælpefunktionen til parallelparkering ikke anvendes.
l Hvis omgivelserne omkring parkeringspladsen ikke kan registreres, kan
hjælpefunktionen til parallelparkering muligvis ikke anvendes.
l Vejledningen fortsætter, til bilens hastighed er ca. 30 km/t eller højere, eller
funktionen slås fra på S-IPA-kontakten.
n Timing af tryk på S-IPA-kontakten
I følgende situationer kan hjælpef unktionen også anvendes under parkering
ved hjælp af parkeringshjælpen til parallelparkering. I disse situationer skal
parkeringsproceduren udføres som angivet på multi-informationsdisp\
layet.
l I trin trykkes på S-IPA-kontakten, efter at bilen er kørt forbi den ønskede
parkeringsplads.
Hvis bilen ikke stoppes i trin , kan du ved at trykke 1 gang på S-IPA-kon-
takten, mens bilen kører, vælge "Parallel Parking" og gå direkte til trin .
l Bilen køres frem til positionen i trin , uden at der trykkes på S-IPA-kontak-
ten. Derefter trykkes på S-IPA-kontakten, efter at gearpositionen er ændret
til R.
12
1
1
2
3
OM47C99DK.book Page 494 Friday, August 10, 2018 11:20 AM

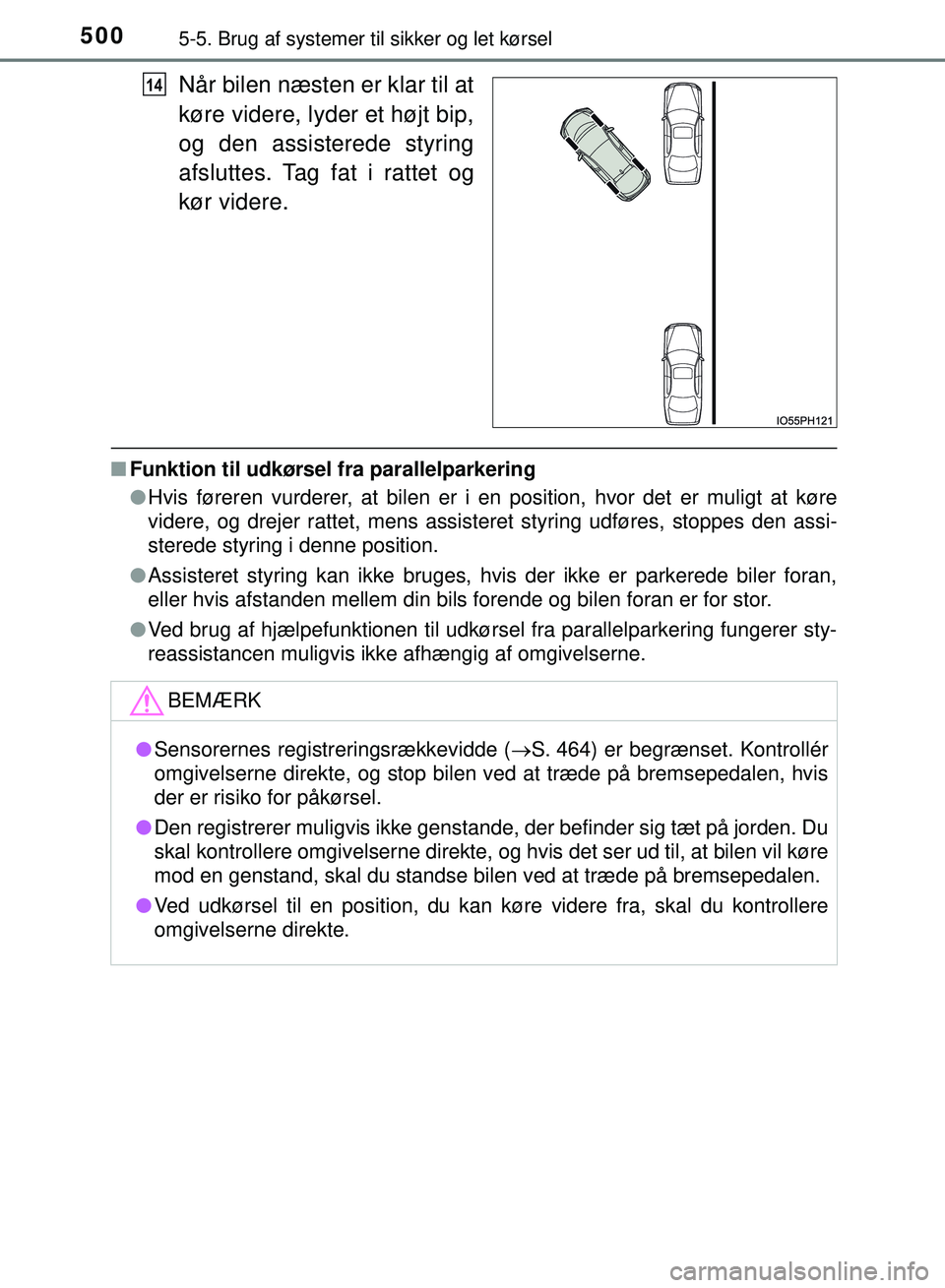

5005-5. Brug af systemer til sikker og let kørsel
OM47C99DK
Når bilen næsten er klar til at
køre videre, lyder et højt bip,
og den assisterede styring
afsluttes. Tag fat i rattet og
kør videre.
nFunktion til udkørsel fra parallelparkering
lHvis føreren vurderer, at bilen er i en position, hvor det er muligt at køre
videre, og drejer rattet, mens assister et styring udføres, stoppes den assi-
sterede styring i denne position.
l Assisteret styring kan ikke bruges, hvis der ikke er parkerede biler foran,
eller hvis afstanden mellem din bils forende og bilen foran er for stor.
l Ved brug af hjælpefunktionen til udkørsel fra parallelparkering fungerer sty-
reassistancen muligvis ikke afhængig af omgivelserne.
14
BEMÆRK
lSensorernes registreringsrækkevidde ( S. 464) er begrænset. Kontrollér
omgivelserne direkte, og stop bilen ved at træde på bremsepedalen, hvis
der er risiko for påkørsel.
l Den registrerer muligvis ikke genstande, der befinder sig tæt på j\
orden. Du
skal kontrollere omgivelserne direkte, og hvis det ser ud til, at bilen vil køre
mod en genstand, skal du standse bilen ved at træde på bremsepedalen.
l Ved udkørsel til en position, du kan køre videre fra, skal du kontrollere
omgivelserne direkte.
OM47C99DK.book Page 500 Friday, August 10, 2018 11:20 AM

5065-5. Brug af systemer til sikker og let kørsel
OM47C99DK
nFunktionsbetingelser for hjælpefunktionen til baglæns parkering
lFor at funktionen kan fungere korrekt, skal du køre langsomt (med en
hastighed, så bilen hurtigt kan stoppes).
l For at funktionen kan fungere korrekt, skal du køre langsomt (med en
hastighed, så bilen hurtigt kan stoppes). Hold helt stille, når m\
idten af parke-
ringspladsen er stort set vinkelret på bilen, og tryk derefter på S-IPA-kontak-
ten.
l Funktionen kan ikke bruges, når bil en kører med en hastighed på over ca.
30 km/t.
l Sidesensorerne foran og bag på bilen bruges til at registrere parkerede biler
og vurdere parkeringspladsen. Hvis denne registrering ikke kan foretages
(S. 517), genereres der derfor ingen vejledning.
l Hvis der ikke er nogen parkerede biler, kan parkeringspladsen ikke findes.
Derfor kan hjælpefunktionen til baglæns parkering ikke anvendes.
l Hvis omgivelserne omkring parkeringspladsen ikke kan registreres, kan
hjælpefunktionen til baglæns parkering muligvis ikke anvendes.
l Afhængig af forholdene for parkerings-
pladsen, kan den ønskede parkerings-
plads muligvis ikke anvendes, hvis der
ikke er nok plads foran bilen, til at parke-
ringsfunktionen kan udføres.
Ønsket parkeringsplads
Væg
1
2
OM47C99DK.book Page 506 Friday, August 10, 2018 11:20 AM

5075-5. Brug af systemer til sikker og let kørsel
OM47C99DK
5
Kørsel
nTip til brug af parkeringshjælpen til baglæns parkering
lHold en afstand på ca. 1 m fra eventu-
elle parkerede biler, og kør mod den
ønskede parkeringsplads. Hvis afstan-
den mellem din bil og eventuelle parke-
rede biler er for stor, kan de forreste og
bagerste sidesensorer muligvis ikke
registrere de parkerede biler.
l Stop, så midten af den ønskede parke-
ringsplads er stort set vinkelret på bilen.
Du må først trykke på S-IPA-kontakten,
når bilen holder helt stille.
BEMÆRK
lHvis der er ujævnheder i vejen, e ller den hælder, kan parkeringspladsen
ikke indstilles korrekt. Bilen kan derfor blive parkeret i en vinkel eller uden
for parkeringspladen. I dette tilfælde må du ikke bruge parkeringsfunktio-
nen til baglæns parkering.
l Ved parkering i en smal parkeringsplads , kommer bilen tæt på bilerne ved
siden af. Hvis det ser ud til, at bilen kører imod, skal du standse bilen ved
at træde på bremsepedalen.
l Den registrerer muligvis ikke genstande, der befinder sig tæt på j\
orden. Du
skal kontrollere omgivelserne direkte, og hvis det ser ud til, at bilen vil køre
mod en genstand, skal du standse bilen ved at træde på bremsepedalen.
l Afhængig af omgivelserne, f.eks. andre parkerede biler, kan bilen blive
parkeret i en vinkel eller uden for parkeringspladsen. Du kan om nødven-
digt justere bilens placering manuelt.
1 m
OM47C99DK.book Page 507 Friday, August 10, 2018 11:20 AM

5085-5. Brug af systemer til sikker og let kørsel
OM47C99DK
Hvis den intelligente parkeringshjælp ikke kan anvendes, eller hvis
systemet stoppes, annulleres osv., vises en af følgende meddelelser
på multi-informationsdisplayet. Følg den anvisninger, der angives på
displayet.
nNår systemet ikke kan anvendes
Meddelelser på multi-informationsdisplayet
MeddelelseSituation/håndteringsmetode
Der kan være fejl i systemet.
 Slå tændingskontakten fr a, og start hybridsy-
stemet.
Få bilen efterset hos en autoriseret Toyota-
forhandler/-reparatør eller andre kvalificerede
fagfolk, hvis meddelelsen vises igen.
Der kan være fejl i systemet.
Servostyringssystemet er midlertidigt overophedet.
 Slå tændingskontakten fra, vent lidt, og tænd
derefter for hybridsystemet igen.
Hybridsystemindikatoren er ikke aktiveret.
Start hybridsystemet.
Der kan sidde is, sne, snavs osv. på sensoren.
Fjern eventuel is, sne, savs osv.
Sensoren er frosset.
Når sensoren tør op, fungerer systemet nor-
malt igen.
12-voltsbatteriet har været afmonteret og monteret
igen.
 Kør bilen lige frem i mindst 5 sekunder med
en hastighed på mindst 35 km/t.
S-IPA-kontakten aktiveres, mens bilen kører over
30 km/t.
Aktivér kontakten, når bilens fart er ca. 30 km/t
eller lavere.
OM47C99DK.book Page 508 Friday, August 10, 2018 11:20 AM

5135-5. Brug af systemer til sikker og let kørsel
OM47C99DK
5
Kørsel
nSensorer
Registrerer bilen, så parkeringspladsen kan bestemmes.
Sidesensorer for
Sidesensorer bag
Sikkerhedsforanstaltninger under brug
1
2
lSensorens registreringsrækkevidde under
brug af parkeringshjælp til baglæns parke-
ring
Ønsket parkeringsplads
l Sensorens registreringsrækkevidde under
brug af parkeringshjælp til parallelparke-
ring
Ønsket parkeringsplads
1
1
OM47C99DK.book Page 513 Friday, August 10, 2018 11:20 AM

5165-5. Brug af systemer til sikker og let kørsel
OM47C99DK
ADVARSEL
lSystemet må ikke bruges i følgende situationer, da det muligvis ikke kan
assistere korrekt under parkeringen og kan medføre en ulykke.
• I områder, der ikke er parkeringspladser
• På en parkeringsplads uden belægning og streger, f.eks. en parkerings-
plads med underlag af sand eller grus
• På en parkeringsplads, der skråner eller er ujævn
• På en tiliset, snedækket eller glat vej
• Hvor asfalten smelter på grund af varmt vejr
• Hvis der er en forhindring mellem bilen og den ønskede parkerings- plads
• Brug af snekæder
l Brug kun dæk fra producenten. Systemet fungerer muligvis ikke korrekt.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk for skift af dæk.
l Systemet kan muligvis ikke parkere bilen på den indstillede plads i føl-
gende situationer:
• Dækkene er meget slidte, eller dæktrykket er lavt
• Bilen er meget tungt lastet
• Bilen hælder til siden, fordi bagage osv. er placeret i den ene side af
bilen
• Parkeringspladsen har opvarmning for at forhindre, at vejoverfladen fry-
ser.
I alle andre situationer, hvor den indstillede position og bilens position
afviger meget, skal bilen efterses af en autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede fagfolk.
l Husk, at følge nedenstående sikkerhedsforskrifter for parkeringshjæl\
p til
udkørsel fra parallelparkering.
Parkeringshjælp til udkørsel fra parallelparkering er en funktion, der bru-
ges ved udkørsel fra parallelparkeri ng. Funktionen kan dog muligvis ikke
bruges, hvis der registreres forhindringer eller personer foran bilen.
Denne funktion må kun bruges ved udkørsel fra parallelparkering. H\
vis
kontrol af styring anvendes, skal systemet enten slås fra på S-IPA-kontak-
ten, eller rattet skal betjenes for at stoppe styringen.
l Hvis parkeringshjælp til udkørsel fra parallelparkering ved en fejl bruges i
nedenstående situationer, kan bilen køre ind i en forhindring.
Udkørselsfunktionen anvendes i en retning, hvor der er en forhindring,
men forhindringen er ikke registreret af sidesensorerne (eksempelvis hvis
bilen holder lige ud for en stolpe).
OM47C99DK.book Page 516 Friday, August 10, 2018 11:20 AM

5175-5. Brug af systemer til sikker og let kørsel
OM47C99DK
5
Kørsel
ADVARSEL
lFølgende sikkerhedsforanstaltninger skal følges, da sensorerne kan holde
op med at fungere korrekt, hvilket kan medføre en ulykke.
• Sensoren må ikke udsættes for kraftigt stød ved at slå på den osv. Det
kan medføre, at sensorerne ikke fungerer korrekt.
• Ved brug af højtryksrenser til bilvask må der ikke sprøjtes vand direkte
på sensorerne. Udstyret fungerer muligvis ikke korrekt, hvis det udsæt-
tes for et højt vandtryk. Hvis bilens kofanger støder imod noget, kan
udstyret muligvis ikke fungere korrekt på grund af en fejl i sensorerne.
Få bilen efterset hos en autoriseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
l I følgende situationer fungerer sensorerne muligvis ikke normalt, hvilket
kan resultere i en ulykke. Kør forsigtigt.
• Forhindringer kan ikke registrere s i sideområderne, før der er gennem-
ført en scanning af sideområderne. ( S. 465)
• Selv efter scanning af sideområderne er udført, registreres forhindrin-
ger som andre biler, personer eller dyr, der nærmer sig fra siden, mulig-
vis ikke.
• Sensoren er frossen (systemet fungerer normalt, når den tør op).
Der kan vises en advarselsmeddelelse ved meget lave temperaturer,
fordi sensoren er frosset og muligvi s ikke registrerer parkerede biler.
• Sensoren er blokeret af en hånd.
• Bilen står meget skråt.
• Temperaturen er ekstremt høj eller lav.
• Bilen kører på ujævne veje, hældninger, grusveje, i områder med højt græs osv.
• Der er en kilde til ultralydsbølger i nærheden, f.eks. en anden bils horn
eller sensorer, en motorcykelmotor eller en pneumatisk bremse på et
stort køretøj.
• Bilen rammes af kraftig regn eller vand.
• Sensorens vinkel kan afvige, når den assisterede styring starter, selvom der holder en parkeret bil på den ønskede parkeringsplads. Få bilen
efterset hos en autoriseret Toyota-forhandler/-reparatør eller andre kva-
lificerede fagfolk.
• Montér ikke ekstraudstyr inden for sensorernes registreringsområde.
OM47C99DK.book Page 517 Friday, August 10, 2018 11:20 AM
