2018 TOYOTA PRIUS PLUG-IN HYBRID sensor

4725-5. Brug af systemer til sikker og let kørsel
OM47C99DK
Hjørnesensorer for
Midtersensorer for
Hjørnesensorer bag
Midtersensorer bag
Den intelligente afstandssonar
kan aktiveres/deaktiveres på
skærmen ( S. 250) på
multi-informationsdisplayet.
Når funktionen intelligent afstands-
sensor er slået fra, lyser indikatoren
ICS OFF.
Når funktionen intelligent afstandssensor er slået fra, aktiveres systemet
ikke igen, før funktionen slås til via indstillingsskærmen på multi-informati-
onsdisplayet. (Systemet aktiveres ikke igen, når tændingskontakten slås
til).
Typer af sensorer
1
2
3
4
Ændring af indstillinger for den intelligente afstandssensor
OM47C99DK.book Page 472 Friday, August 10, 2018 11:20 AM

4775-5. Brug af systemer til sikker og let kørsel
OM47C99DK
5
Kørsel
nSensorens registreringsområde
Registreringsområdet for funktionen intel ligent afstandssonar adskiller sig fra
registreringsområdet for Toyota-parkeringshjælpsensoren ( S. 464).
Hvis Toyota-parkeringshjælpsensoren registrerer en forhindring og afgiver en
advarsel, bliver den intelligente afstandssonar derfor muligvis ikke aktiveret.
n Aktivering af systemet
Når bilen stoppes, fordi systemet aktiveres, stopper funktionen intelligent
afstandssonar, og indikatoren ICS OFF lyser.
n Systemgendannelse
Når funktionen intelligent afstandssonar stoppes, fordi systemet aktiveres, og
du gerne vil genoptage funktionen, skal du enten aktivere den intelligente
afstandssonar igen ( S. 472) eller slå tændingskontakten fra og til igen. Når
bilen bevæger sig, og der ikke længere er en forhindring i bilens køreretning,
eller hvis bilens køreretning ændres (f .eks. ved skift fra fremad til bak eller
omvendt) aktiveres systemet desuden automatisk igen.
n Forhindringer, som ikke re gistreres af sensorerne
Følgende forhindringer registreres muligvis ikke af sensorerne.
l Objekter som personer, tøj og sne, som reflekterer lydbølger dårligt. (Især
mennesker bliver muligvis ikke regi streret afhængig af deres påklædning).
l Objekter, der ikke er vinkelrette på jorden, objekter, der ikke er vinkelrette på
bilens køreretning, ujævne objekter eller bølgende objekter
l Lave genstande
l Tynde genstande som ledninger, hegn, reb og skilte
l Objekter, der befinder sig meget tæt på kofangeren
n Summer for Toyota-parkeringshjælpsensor
Uanset om Toyota-parkeringshjælpsensoren er slået til eller fra, ( S. 459), om
funktionen intelligent afstandssonar ikke er stoppet ( S. 472), eller om de for-
reste eller bagerste sensorer registrerer et objekt, og bremsestyringen aktive-
res, lyder summeren for Toyota-parkeringshjælpsensor også, og der vises en
meddelelse med den omtrentlige afstand til forhindringen.
OM47C99DK.book Page 477 Friday, August 10, 2018 11:20 AM

4785-5. Brug af systemer til sikker og let kørsel
OM47C99DKn
Situationer, hvor systemet kan udlø ses, også når der ikke er risiko for en
kollision
I følgende situationer kan systemet udløses, også når der ikke er risiko for en
kollision.
l Påvirkning fra omgivelserne
• Bilen kører mod et banner eller et flag, en lavthængende gren eller en
bom (f.eks. ved en jernbaneoverskæring, en betalingsvej eller et parke-
ringsanlæg).
• Der er et objekt i vejsiden (når bilen kører i en smal tunnel, på en smal
bro eller på en smal vej)
• Bilen parallelparkeres
• Der er et hjulspor eller et hul i vejen
• Når bilen kører på et metalunderlag (rist), f.eks. over en grøft
• Bilen kører på en sejl hældning
• Sensoren er dækket af vand fra en oversvømmet vej
l Påvirkning fra vejret
• Der sidder is, sne, snavs osv. på sensoren (systemet fungerer normalt,
når snavset osv. fjernes)
• Bilen rammes af kraftig regn eller vand
• I ekstremt vejr, f.eks. tåge, sne eller sandstorm
l Påvirkning fra andre lydbølger
• Der er en kilde til ultralydsbølger i nærheden, f.eks. en anden bils horn
eller parkeringshjælpsensor, en bilsensor, en motorcykelmotor eller en
pneumatisk bremse på et stort køretøj
• Elektroniske komponenter (f.eks. bagbelyste nummerplader (især af fluorescerende type), tågelygter, en hjørnepind eller en trådløs antenne)
er monteret tæt på sensorerne
• Bilen kører på en smal vej
• Bilen kører på en grusvej eller i et
område med højt græs
OM47C99DK.book Page 478 Friday, August 10, 2018 11:20 AM

4795-5. Brug af systemer til sikker og let kørsel
OM47C99DK
5
Kørsel
lÆndringer inde i bilen
• Bilen står meget skråt
• Bilens højde er ændret meget på grund af lasten (forenden peger op eller
ned)
• Sensorens retning er fejljusteret på grund af en kollision eller et andet stød
n I det usandsynlige tilfælde at funktionen intelligent afstandssonar akti-
veres ved et fodgængerfelt eller et andet sted
I det usandsynlige tilfælde at funktionen intelligent afstandssonar ved en fejl
aktiveres i et fodgængerfelt eller et andet sted, annulleres bremsestyringen
efter ca. 2 sekunder, så du kan fortsætte med at køre frem og forlade områ-
det. Desuden annulleres bremsestyringen, hvis der trædes på bremsen. Ved
at træde på speederen igen kan du fortsætte fremad og forlade området.
n Situationer, hvor systemet mu ligvis ikke fungerer normalt
I nedennævnte situationer fungerer systemet muligvis ikke normalt.
l Påvirkning fra omgivelserne
• Der er en genstand, som ikke kan registreres, mellem bilen og en anden
genstand, der kan registreres
• En genstand som f.eks. en anden bil, en motorcykel, en cykel eller en fodgænger bevæger sig ind foran bilen eller springer ud fra siden.
l Påvirkning fra vejret
• Der sidder is, sne, snavs osv. på sensoren (systemet fungerer normalt,
når snavset osv. fjernes)
• Bilen rammes af kraftig regn eller vand
• I ekstremt vejr, f.eks. tåge, sne eller sandstorm • Området omkring sensoren er meget varmt eller koldt
• Vinden er kraftig
OM47C99DK.book Page 479 Friday, August 10, 2018 11:20 AM

4805-5. Brug af systemer til sikker og let kørsel
OM47C99DKl
Påvirkning fra andre lydbølger
• Der er en kilde til ultralydsbølger i nærheden, f.eks. en anden bils horn
eller parkeringshjælpsensor, en bilsensor, en motorcykelmotor eller en
pneumatisk bremse på et stort køretøj
• Elektroniske komponenter (f.eks. bagbelyste nummerplader (især af fluorescerende type), tågelygter, en hjørnepind eller en trådløs antenne)
er monteret tæt på sensorerne
l Ændringer inde i bilen
• Bilen står meget skråt
• Bilens højde er ændret meget på grund af lasten (forenden peger op eller
ned)
• Sensorens retning er fejljusteret på grund af en kollision eller et andet stød
n Funktionen intelligent afstandssonar mens den intelligente parkerings-
hjælp anvendes
S. 485
n Udskiftning og monterin g af 12-voltsbatteriet
Systemet skal initialiseres.
Systemet kan initialiseres ved at køre bilen ligeud i mindst 5 sekunder ved
mindst ca. 35 km/t.
n Når "ICS Unavailable" vises på multi- informationsdisplayet, og indikato-
ren ICS OFF blinker
l Der kan sidde is, sne, snavs osv. på sensoren. Hvis det er tilfældet, skal
isen, sneen, snavset osv. fjernes fra sensoren for at genoprette systemets
normale tilstand.
Ved lave temperaturer kan der også vises en advarselsmeddelelse på
grund af is på sensoren, og sensoren vil muligvis ikke registrere forhindrin-
ger. Når isen smelter, fungerer systemet normalt igen.
l Hvis denne meddelelse også vises, når snavset er fjernet fra sensoren, eller
selvom sensoren ikke var snavset, skal bilen efterses hos en autoriseret
Toyota-forhandler/-reparatør e ller andre kvalificerede fagfolk.
l Systemet er muligvis ikke initialiseret efter afmontering og montering af 12-
voltsbatteriet. Foretag initialisering af systemet.
n Når "ICS Malfunction Visit Your Deal er" vises på multi-informationsdis-
playet, og indikatoren ICS OFF blinker og summeren lyder
Systemet fungerer muligvis ikke korrekt. Få bilen efterset hos en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
OM47C99DK.book Page 480 Friday, August 10, 2018 11:20 AM

4815-5. Brug af systemer til sikker og let kørsel
OM47C99DK
5
Kørsel
ADVARSEL
nSikker brug
Overlad aldrig kontrollen til systemet. Hvis kontrollen overlades helt til
systemet, er der risiko for en uventet ulykke.
l Føreren er altid ansvarlig for, at kørslen foregår på en sikker måde. Vær
altid opmærksom på forholdene for at opnå sikker kørsel. Funktionen intel-
ligent afstandssonar kan bidrage til at reducere effekten af en kollision.
Den fungerer dog ikke altid afhængig af situationen.
l Funktionen intelligent afstandssonar er ikke et system, der er beregnet til
at stoppe bilen helt. Selvom funktionen intelligent afstandssonar kan
stoppe bilen, annulleres bremsestyringen efter ca. 2 sekunder, så du skal
straks træde på bremsen.
n Gør følgende for at sikre, systemet fungerer korrekt
Overhold følgende sikkerhedsforanstaltninger for sensorerne ( S. 472).
Hvis disse sikkerhedsforanstaltninger ikke overholdes, er der risiko for, at
sensorerne ikke fungerer korrekt, hvilket kan medføre en uventet ulykke.
l De må ikke modificeres, demonteres eller lakeres
l Der må kun anvendes originale reservedele
l Området omkring sensorerne må ikke udsættes for stød og slag
l Sensorerne må ikke beskadiges, og de skal altid holdes rene
n Affjedringen
Affjedringen må ikke modificeres, da æ ndring af bilens højde eller hældning
kan medføre, at sensorerne ikke kan registrere forhindringer korrekt, og at
systemet ikke fungerer, eller at det aktiveres uden grund.
OM47C99DK.book Page 481 Friday, August 10, 2018 11:20 AM

4825-5. Brug af systemer til sikker og let kørsel
OM47C99DK
BEMÆRK
nForebyggelse af fejl i sensorer
l Hvis området omkring en sensor udsættes for slag, kan udstyret muligvis
ikke fungere korrekt på grund af fejl i sensoren. Få bilen efterset hos en
autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
l Ved brug af højtryksrenser til bilvask må der ikke sprøjtes vand direkte på
sensorerne. Sensorerne fungerer muligvis ikke korrekt, hvis de udsættes
for et højt vandtryk.
l Ved brug af damp til bilvask må dampen ikke rettes mod steder tæt på
sensorerne. Sensorerne fungerer muligvis ikke korrekt, hvis de udsættes
for damp.
n Forebyggelse af unødvendig aktivering
I følgende situationer skal funktionen intelligent afstandssonar slukkes.
Systemet kan udløses, også når der ikke er risiko for en kollision.
l Chassisruller, chassisdynamo eller lignende udstyr bruges til eftersyn m.m.
l Bilen lastes på et skib, en lastvogn eller et andet transportmiddel
l Affjedringen er sænket, eller der er monteret dæk i en anden størrelse end
de originale dæk
l Bilens højde er ændret meget på grund af lasten (forenden peger op eller
ned).
l Der er monteret et trækøje.
OM47C99DK.book Page 482 Friday, August 10, 2018 11:20 AM

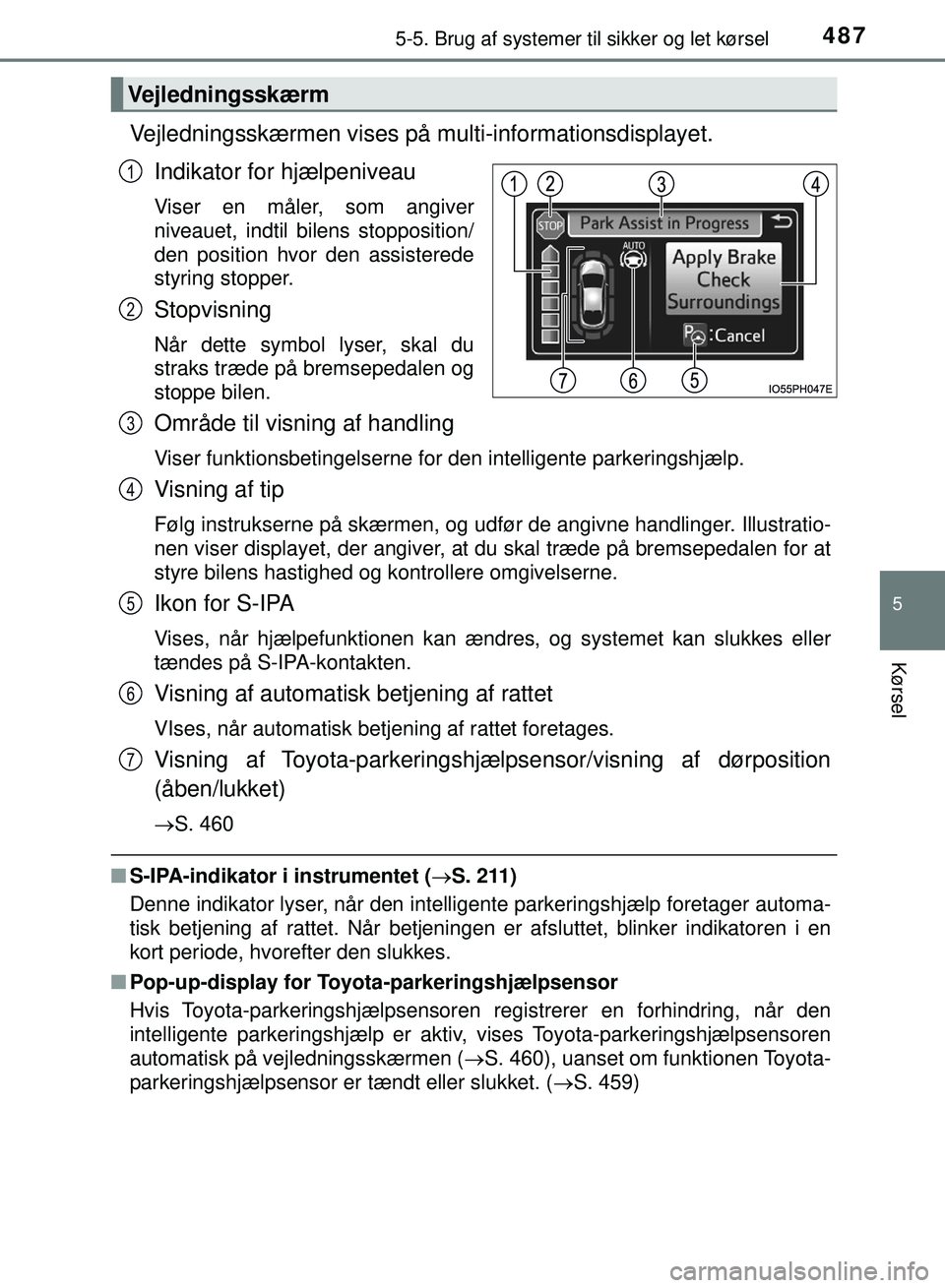

4875-5. Brug af systemer til sikker og let kørsel
OM47C99DK
5
Kørsel
Vejledningsskærmen vises på multi-informationsdisplayet.
Indikator for hjælpeniveau
Viser en måler, som angiver
niveauet, indtil bilens stopposition/
den position hvor den assisterede
styring stopper.
Stopvisning
Når dette symbol lyser, skal du
straks træde på bremsepedalen og
stoppe bilen.
Område til visning af handling
Viser funktionsbetingelserne for den intelligente parkeringshjælp.
Visning af tip
Følg instrukserne på skærmen, og udfør de angivne handlinger. Illustratio-
nen viser displayet, der angiver, at du skal træde på bremsepedalen for at
styre bilens hastighed og kontrollere omgivelserne.
Ikon for S-IPA
Vises, når hjælpefunktionen kan ændres, og systemet kan slukkes eller
tændes på S-IPA-kontakten.
Visning af automatisk betjening af rattet
VIses, når automatisk betjening af rattet foretages.
Visning af Toyota-parkeringshjælpsensor/visning af dørposition
(åben/lukket)
S. 460
n S-IPA-indikator i instrumentet (S. 211)
Denne indikator lyser, når den intelligente parkeringshjælp foretager automa-
tisk betjening af rattet. Når betjeningen er afsluttet, blinker indikatoren i en
kort periode, hvorefter den slukkes.
n Pop-up-display for Toyota -parkeringshjælpsensor
Hvis Toyota-parkeringshjælpsensoren registrerer en forhindring, når den
intelligente parkeringshjælp er aktiv, vises Toyota-parkeringshjælpsensoren
automatisk på vejledningsskærmen ( S. 460), uanset om funktionen Toyota-
parkeringshjælpsensor er tændt eller slukket. ( S. 459)
Vejledningsskærm
1
2
3
4
5
6
7
OM47C99DK.book Page 487 Friday, August 10, 2018 11:20 AM
