2018 TOYOTA AURIS Instructieboekje (in Dutch)

5378-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12M49E)
8
Bij problemen
Trap het rempedaal in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Wanneer de elektronische sleutel
wordt gedetecteerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop of de startknopfunc-
tie via de persoonlijke voorkeursin-
stellingen is uitgeschakeld, wordt
het contact in stand ACC gezet.
Trap het rempedaal stevig in en controleer of op het multi-
informatiedisplay wordt weergegeven.
Druk op de startknop.
Neem contact op met een erkende Toyota-dealer of hersteller/rep ara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d es-
kundige als het hybri desysteem nog steeds n iet kan worden gestart.
■Uitschakelen van het hybridesysteem
Activeer de parkeerrem, zet de selectiehendel in stand P en dru k op de start-
knop zoals u normaal doet bij het uitschakelen van het hybridesysteem.
■ Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel is, wordt geadviseerd de batterij
van de elektronische sleutel zo snel mogelijk te laten vervange n als deze ont-
laden is. ( Blz. 459)
■ Alarm (indien aanwezig)
Het alarmsysteem wordt niet ingeschakeld als de mechanische sle utel wordt
gebruikt om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een portier met de mechani sche sleu-
tel wordt ontgrendeld terwijl het alarmsysteem is ingeschakeld.
Starten van het hybridesysteem
1
2
3
4
AURIS_HV_OM_Europe_OM12M49E.book Page 537 Wednesday, October 4, 2017 6:32 PM

5388-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12M49E)■
Wijzigen van de standen van het contact
Laat het rempedaal los en druk tijdens stap hierboven op de st artknop.
Het hybridesysteem wordt niet ingeschakeld en de stand verander t iedere
keer dat de knop wordt ingedrukt. ( Blz. 213)
■ Als de elektronische sleutel niet goed werkt
●Controleer of het Smart entry-systeem met startknop en startkno pfunctie
niet is uitgeschakeld via de persoonlijke voorkeursinstellingen. Is de functie
uitgeschakeld, schakel hem dan in.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen
Blz. 566)
● Controleer of de energiebesparende functie voor de batterij is ingeschakeld.
Is de functie ingeschakeld, schakel hem dan uit. ( Blz. 136)
3
AURIS_HV_OM_Europe_OM12M49E.book Page 538 Wednesday, October 4, 2017 6:32 PM

5398-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12M49E)
8
Bij problemen
Als u de beschikking hebt over een set startkabels en een tweed e
voertuig met een 12V-ac cu, kunt u uw auto starten met behulp va n de
onderstaande hulpstartprocedure.
Auto's met een alarm: Contro-
leer of u de elektronische sleu-
tel bij u hebt.
Als u de startkabels aansluit, kan
het alarm afgaan of kunnen de por-
tieren worden vergrendeld, afhan-
kelijk van de situatie. (
Blz. 92)
Open de motorkap en de afdek-
kap van de zekering.
Open het deksel van de speci-
ale hulpstartaansluiting.
Als de 12V-accu is ontladen
Als de 12V-accu ontladen is, kan het hybridesysteem met behulp
van de onderstaande procedures worden gestart.
U kunt ook contact opnemen met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
1
2
3
AURIS_HV_OM_Europe_OM12M49E.book Page 539 Wednesday, October 4, 2017 6:32 PM

5408-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12M49E)
Sluit de startkabels als volgt aan:
Sluit de positieve startkabel aan op de speciale hulpstartaansl ui-
ting van uw auto.
Sluit de andere zijde van de positieve startkabel aan op de pos i-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de negatieve startkabel aan op de aut o
met de ontladen accu op een stevig, stilstaand, niet gelakt met a-
len punt, ver weg van de hulpstartaansluiting en bewegende
delen, zoals aangegeven in de afbeelding.
Start de motor van de tweede auto. Verhoog het motortoerental i ets
en laat de motor gedurende ongeveer 5 minuten met het ver-
hoogde toerental draaien om de 12V-accu van uw auto op te laden .
Open en sluit een van de portieren terwijl het contact UIT staat.
Laat de motor van de tweede auto met een iets verhoogd toerenta l
draaien en start het hybridesysteem van uw auto door het contac t
AAN te zetten.
Controleer of het controlelampje READY gaat branden. Neem als
het controlelampje niet gaat branden contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en ui tgeruste deskundige.4
1
2
3
4
5
6
7
8
AURIS_HV_OM_Europe_OM12M49E.book Page 540 Wednesday, October 4, 2017 6:32 PM

5418-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12M49E)
8
Bij problemen

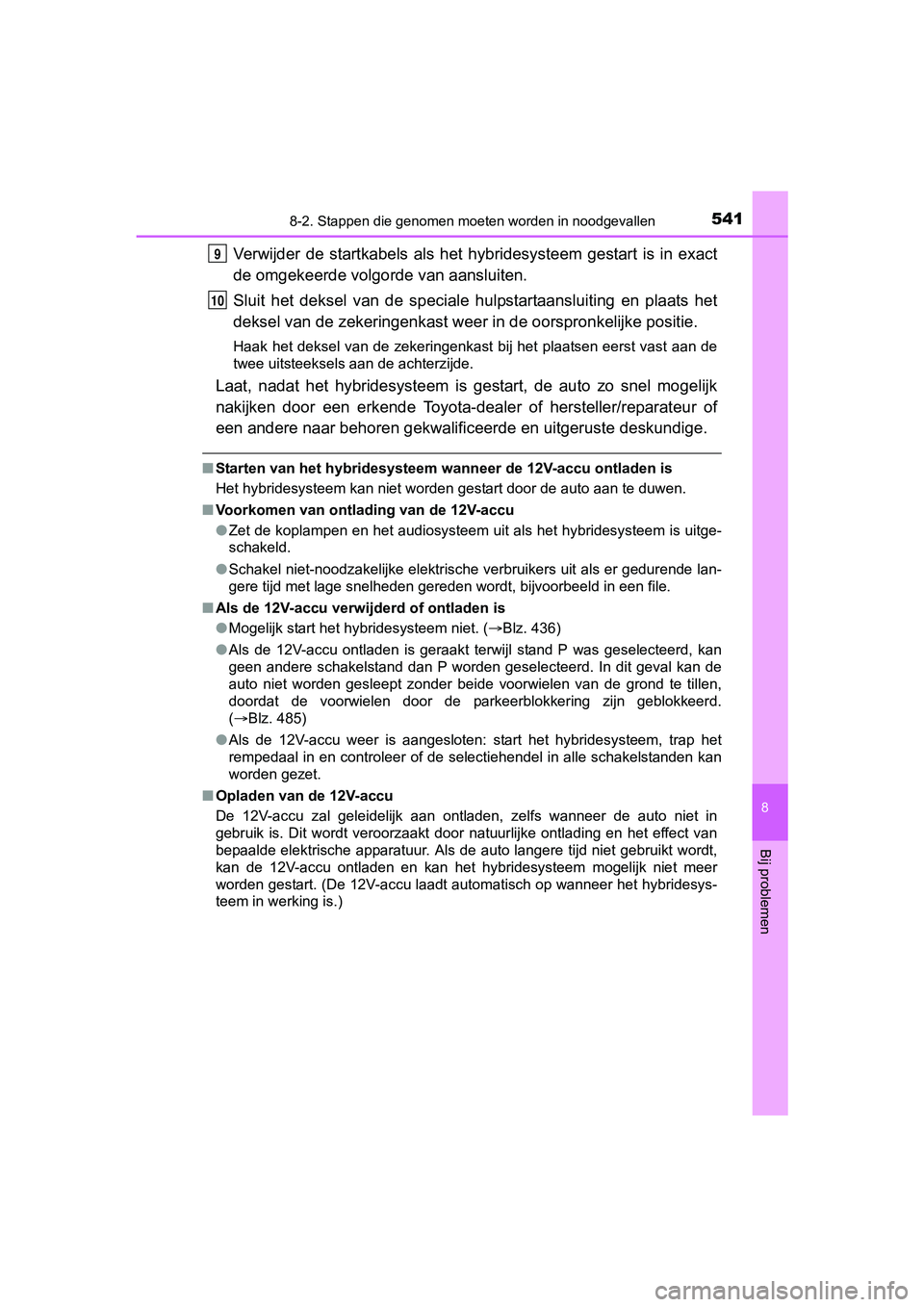

Verwijder de startkabels als het hybridesysteem gestart is in exact
de omgekeerde volgorde van aansluiten.
Sluit het deksel van de speciale hulpstartaansluiting en plaats het
deksel van de zekeringenkast wee r in de oorspronkelijke positie.
Haak het deksel van de zekeringenkast bij het plaatsen eerst va st aan de
twee uitsteeksels aan de achterzijde.
Laat, nadat het hybridesysteem is gestart, de auto zo snel moge lijk
nakijken door een erkende Toyota-dealer of hersteller/reparateu r of
een andere naar behoren gekwalif iceerde en uitgeruste deskundige.
■Starten van het hybridesysteem wanneer de 12V-accu ontladen is
Het hybridesysteem kan niet worden gestart door de auto aan te duwen.
■ Voorkomen van ontlading van de 12V-accu
●Zet de koplampen en het audiosysteem uit als het hybridesysteem is uitge-
schakeld.
● Schakel niet-noodzakelijke elektrische verbruikers uit als er g edurende lan-
gere tijd met lage snelheden gereden wordt, bijvoorbeeld in een file.
■ Als de 12V-accu verwijd erd of ontladen is
● Mogelijk start het hybridesysteem niet. ( Blz. 436)
● Als de 12V-accu ontladen is geraakt terwijl stand P was geselec teerd, kan
geen andere schakelstand dan P worden geselecteerd. In dit geval kan de
auto niet worden gesleept zonder beide voorwielen van de grond te tillen,
doordat de voorwielen door de parkeerblokkering zijn geblokkeer d.
( Blz. 485)
● Als de 12V-accu weer is aangesloten: start het hybridesysteem, trap het
rempedaal in en controleer of de selectiehendel in alle schakelstanden kan
worden gezet.
■ Opladen van de 12V-accu
De 12V-accu zal geleidelijk aan ontladen, zelfs wanneer de auto niet in
gebruik is. Dit wordt veroorzaakt door natuurlijke ontlading en het effect van
bepaalde elektrische apparatuur. Als de auto langere tijd niet gebruikt wordt,
kan de 12V-accu ontladen en kan het hybridesysteem mogelijk nie t meer
worden gestart. (De 12V-accu laadt automatisch op wanneer het h ybridesys-
teem in werking is.)
9
10
AURIS_HV_OM_Europe_OM12M49E.book Page 541 Wednesday, October 4, 2017 6:32 PM

5428-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12M49E)■
Bij het bijladen of vervangen van de 12V-accu
●Auto's met Smart entry-systeem en startknop: Wanneer de 12V-acc u ontla-
den is, is het in sommige gevallen niet mogelijk om de portiere n te ontgren-
delen met het Smart entry-systeem met startknop. Gebruik de
afstandsbediening of de mechanische sleutel om de portieren te vergrende-
len of te ontgrendelen.
● Mogelijk start het hybridesysteem niet bij de eerste poging nad at de 12V-
accu weer is opgeladen, maar start hij wel normaal na de tweede poging.
Dit wijst niet op een storing.
● De stand van het contact wordt door de auto geregistreerd. Wanneer de
12V-accu weer wordt aangesloten, keert het systeem terug naar d e stand
die was geselecteerd voordat de 12V-accu ontladen was. Zorg dat het con-
tact UIT staat voordat de 12V-accu wordt losgenomen.
Wees extra voorzichtig bij het aansluiten van de 12V-accu wanne er u niet
zeker weet in welke stand het contact stond voordat de 12V-accu werd
opgeladen.
WAARSCHUWING
■ Voorkomen van brand en explosie van de 12V-accu
Neem de volgende voorzorgsmaatregelen in acht om te voorkomen d at het
licht ontvlambare gas dat uit de 12V-accu kan komen, per ongelu k tot ont-
branding komt:
● Zorg ervoor dat de startkabel aangesloten wordt op de juiste ac cupool en
niet per ongeluk in aanraking komt met een ander onderdeel dan de
bedoelde accupool.
● Zorg ervoor dat de op de “+”-pool aangesloten startkabel niet in contact
komt met andere onderdelen of metalen oppervlakken, zoals metal en
steunen en ongelakt metaal.
● Laat de “+” en “-” klemmen van de startkabels niet in contact komen met
elkaar.
● Rook niet en gebruik geen lucifers, aanstekers en open vuur in de buurt
van de 12V-accu.
AURIS_HV_OM_Europe_OM12M49E.book Page 542 Wednesday, October 4, 2017 6:32 PM

5438-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12M49E)
8
Bij problemen

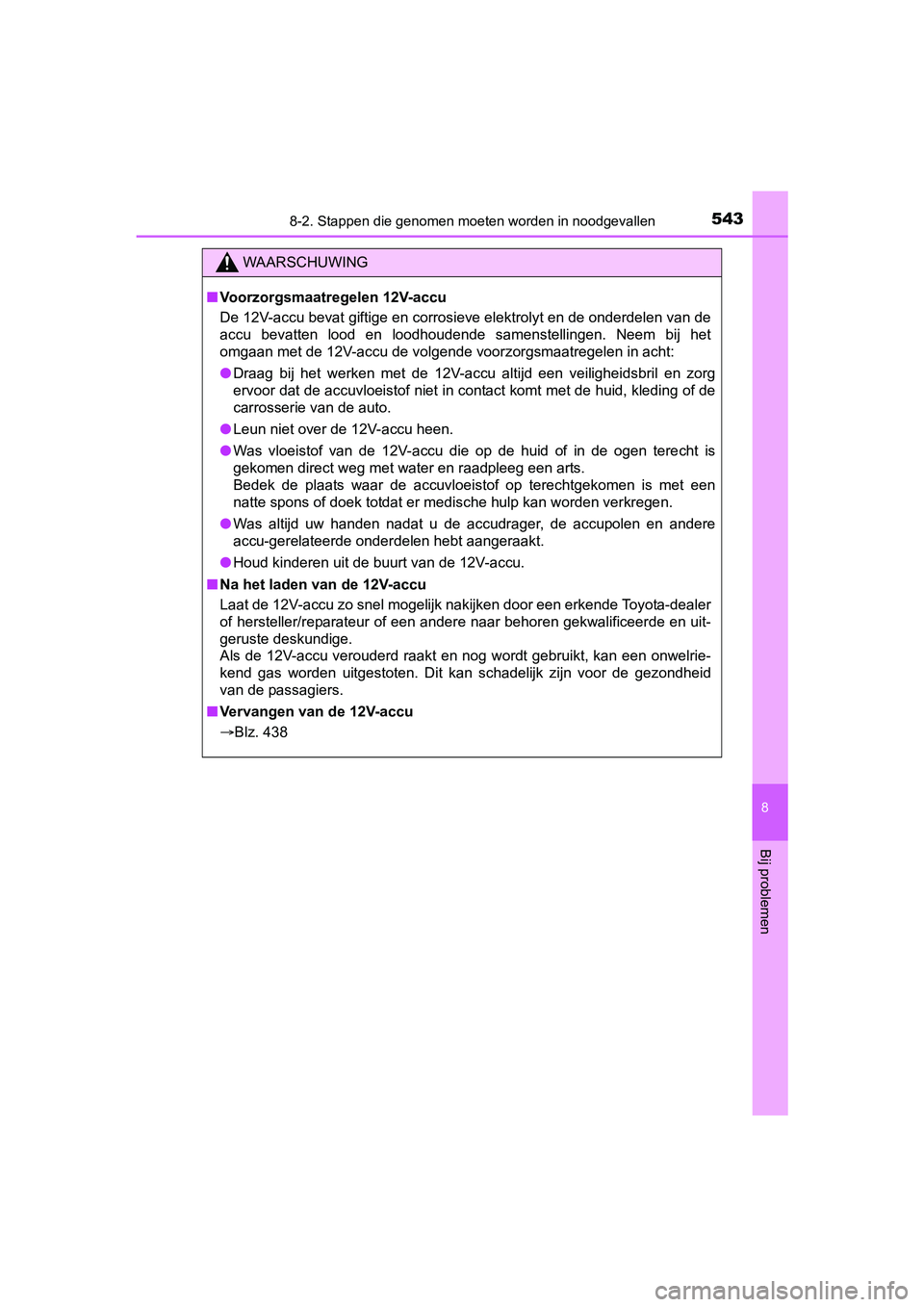

WAARSCHUWING
■Voorzorgsmaatregelen 12V-accu
De 12V-accu bevat giftige en corrosieve elektrolyt en de onderdelen van de
accu bevatten lood en loodhoudende samenstellingen. Neem bij he t
omgaan met de 12V-accu de volgende voorzorgsmaatregelen in acht:
● Draag bij het werken met de 12V-accu altijd een veiligheidsbril en zorg
ervoor dat de accuvloeistof niet in contact komt met de huid, kleding of de
carrosserie van de auto.
● Leun niet over de 12V-accu heen.
● Was vloeistof van de 12V-accu die op de huid of in de ogen tere cht is
gekomen direct weg met water en raadpleeg een arts.
Bedek de plaats waar de accuvloeistof op terechtgekomen is met een
natte spons of doek totdat er medische hulp kan worden verkrege n.
● Was altijd uw handen nadat u de accudrager, de accupolen en and ere
accu-gerelateerde onderdelen hebt aangeraakt.
● Houd kinderen uit de buurt van de 12V-accu.
■ Na het laden van de 12V-accu
Laat de 12V-accu zo snel mogelijk nakijken door een erkende Toy ota-dealer
of hersteller/reparateur of een andere naar behoren gekwalifice erde en uit-
geruste deskundige.
Als de 12V-accu verouderd raakt en nog wordt gebruikt, kan een onwelrie-
kend gas worden uitgestoten. Dit kan schadelijk zijn voor de ge zondheid
van de passagiers.
■ Vervangen van de 12V-accu
 Blz. 438
AURIS_HV_OM_Europe_OM12M49E.book Page 543 Wednesday, October 4, 2017 6:32 PM

5448-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12M49E)
●De waarschuwing hoge koelvloeistoftemperatuur ( Blz. 491) ver-
schijnt op het multi-informatied isplay of u merkt dat het hybridesys-
teem minder vermogen levert (de rijsnelheid neemt bijvoorbeeld
niet toe).
● “Hybrid system overheated. Redu ced output power.” (Hybridesys-
teem oververhit. Gereduceerd uitgangsvermogen) wordt op het
multi-informatiedisplay weergegeven.
● Er komt stoom onder de motorkap uit.
■Als de waarschuwing hoge koelv loeistoftemperatuur op het
multi-informatiedisplay verschijnt
Breng de auto op een veilige plaat s tot stilstand en schakel de
airconditioning en vervolgen s het hybridesysteem uit.
Als er stoom te zien is:
Open, nadat de stoom is verdwene n, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
Controleer nadat het hybride-
systeem voldoende is afge-
koeld de slangen en het
radiateurblok (radiateur) op
sporen van lekkage. Radiateur
Koelventilatoren
Neem bij lekkage van een
grote hoeveelheid koelvloei-
stof onmiddellijk contact op
met een erkende Toyota-dea-
ler of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
Als uw auto over verhit raakt
Het volgende kan erop duiden dat de auto oververhit raakt.
Correctieprocedures
1
2
3
1
2
AURIS_HV_OM_Europe_OM12M49E.book Page 544 Wednesday, October 4, 2017 6:32 PM
