Transporte seguro de niños
banda del hombro pase por el centro del
hombr o del
niño
.
Asa-guía del cinturón
● Fije el asa-guía del cinturón en el apoyaca-
bezas
lateral por el lado de la ventanilla. El
asa-guía va fijada con un pulsador.
● Abra el pulsador superior del asa-guía del
cinturón
y haga pasar la banda del cinturón
por debajo del apoyacabezas lateral y a tra-
vés del asa-guía.
● Vuelva a cerrar el pulsador.
Coloc
ación de la banda del cinturón
● Guíe el cinturón de seguridad automático
de tres
puntos por debajo del apoyacabezas
lateral.
● Tire de la lengüeta del cinturón y pase len-
tamente l
a banda sobre el pecho y la región
pélvica.
● Introduzca la lengüeta en el cierre corres-
pondiente del a
siento hasta que encastre de
un modo audible.
● Tire del cinturón para comprobar que la
lengüet
a también ha quedado bien encastra-
da en el cierre. ATENCIÓN
El cinturón de seguridad sólo ofrece una pro-
tec c

ión óptima frente a lesiones graves o
mortales cuando está bien colocado. ●
Abroc he s

iempre adecuadamente el cintu-
rón de seguridad a los niños y haga que
adopten una posición correcta.
● La banda del hombro debe pasar por el cen-
tro del mi
smo.
● Coloque el cinturón siempre plano y ceñido
sobre el
cuerpo.
● Enrolle la banda del cinturón para que que-
de bien ceñid
a al cuerpo.
● La banda abdominal del cinturón debe pa-
sar siempr
e por la región pélvica y nunca por
encima del abdomen.
● En un asiento para niños debe transportar-
se únicamente a u
n niño. Desmontar el asiento para niños

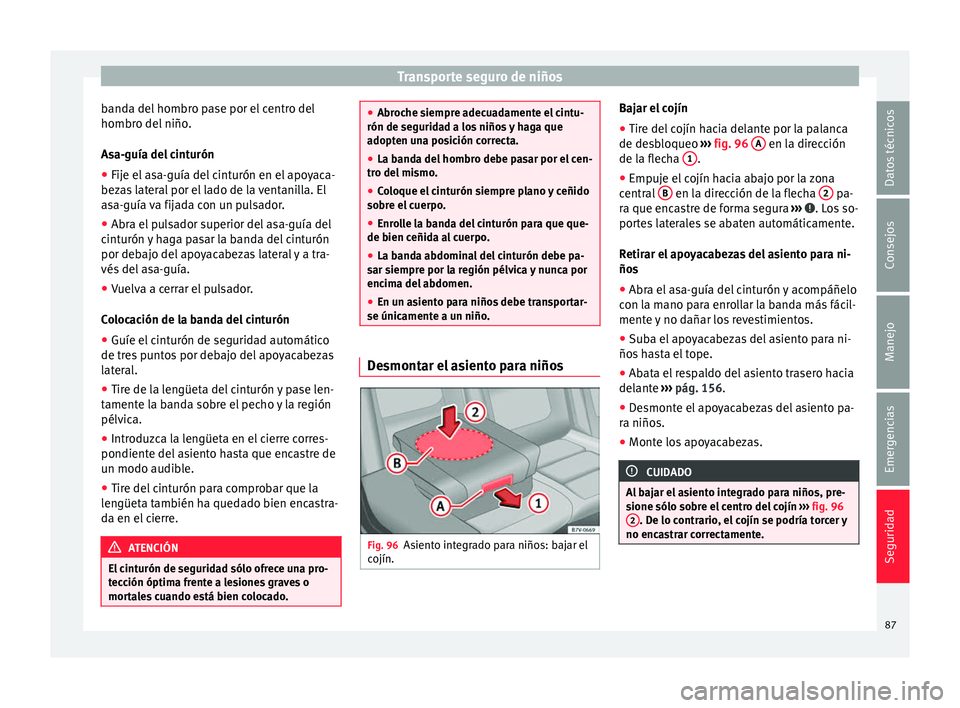

Fig. 96
Asiento integrado para niños: bajar el
c ojín. Bajar el cojín
●
Tire del cojín hacia delante por la palanca
de de s
b

loqueo ››› fig. 96 A en la dirección
de l a fl
ec
ha 1 .
● Empuje el cojín hacia abajo por la zona
c entr
al

B en la dirección de la flecha
2 pa-
r a que enc
a
stre de forma segura ››› . Los so-
por t
e
s laterales se abaten automáticamente.
Retirar el apoyacabezas del asiento para ni-
ños
● Abra el asa-guía del cinturón y acompáñelo
con la m
ano para enrollar la banda más fácil-
mente y no dañar los revestimientos.
● Suba el apoyacabezas del asiento para ni-
ños h
asta el tope.
● Abata el respaldo del asiento trasero hacia
delante ›

›› pág. 156.
● Desmonte el apoyacabezas del asiento pa-
ra niños.
● Mont

e los apoyacabezas. CUIDADO
Al bajar el asiento integrado para niños, pre-
sione sólo so br

e el centro del cojín ››› fig. 96
2 . De lo contrario, el cojín se podría torcer y
no enca s

trar correctamente. 87
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
Emergencias
Aut o
a
yuda

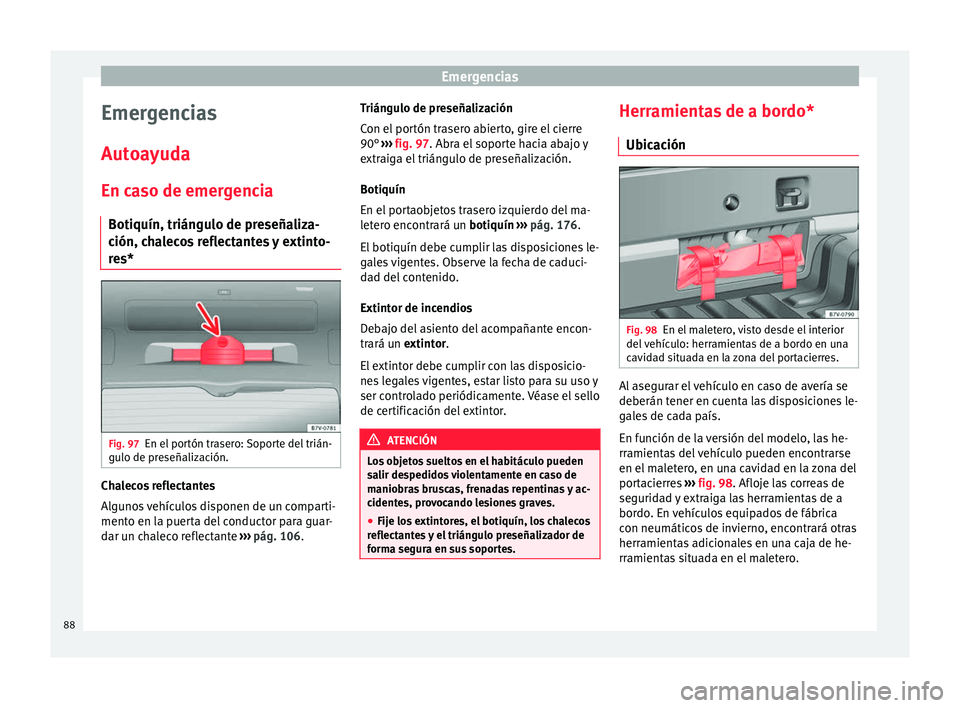

En caso de emergencia Botiquín, triángulo de preseñaliza-
ción, chalecos reflectantes y extinto-
res* Fig. 97
En el portón trasero: Soporte del trián-
gu lo de pr e

señalización. Chalecos reflectantes
A
l
gu

nos vehículos disponen de un comparti-
mento en la puerta del conductor para guar-
dar un chaleco reflectante ››› pág. 106. Triángulo de preseñalización
Con el por

tón trasero abierto, gire el cierre
90° ››› fig. 97. Abra el soporte hacia abajo y
extraiga el triángulo de preseñalización.
Botiquín
En el portaobjetos trasero izquierdo del ma-
letero encontrará un botiquín ››› pág. 176.
El botiquín debe cumplir las disposiciones le-
gales vigentes. Observe la fecha de caduci-
dad del contenido.
Extintor de incendios
Debajo del asiento del acompañante encon-
trará un extintor.
El extintor debe cumplir con las disposicio-
nes legales vigentes, estar listo para su uso y
ser controlado periódicamente. Véase el sello
de certificación del extintor. ATENCIÓN
Los objetos sueltos en el habitáculo pueden
sa lir de

spedidos violentamente en caso de
maniobras bruscas, frenadas repentinas y ac-
cidentes, provocando lesiones graves.
● Fije los extintores, el botiquín, los chalecos
reflect
antes y el triángulo preseñalizador de
forma segura en sus soportes. Herramientas de a bordo*
Ub ic
ac

ión Fig. 98
En el maletero, visto desde el interior
del
v

ehículo: herramientas de a bordo en una
cavidad situada en la zona del portacierres. Al asegurar el vehículo en caso de avería se
de
berán t
ener en c

uenta las disposiciones le-
gales de cada país.
En función de la versión del modelo, las he-
rramientas del vehículo pueden encontrarse
en el maletero, en una cavidad en la zona del
portacierres ››› fig. 98. Afloje las correas de
seguridad y extraiga las herramientas de a
bordo. En vehículos equipados de fábrica
con neumáticos de invierno, encontrará otras
herramientas adicionales en una caja de he-
rramientas situada en el maletero.
88

Autoayuda
ATENCIÓN
Una herramienta suelta en el habitáculo po-
dría sa lir
violentamente despedida en caso
de maniobras repentinas, frenadas bruscas y
accidentes, provocando lesiones graves.
● Asegúrese de llevar las herramientas de a
bordo bien s
ujetas en el maletero. ATENCIÓN
Las herramientas de a bordo no apropiadas o
daña d

as pueden causar lesiones y acciden-
tes.
● No trabaje nunca con herramientas inapro-
piad
as o dañadas. Aviso
Después de utilizarlo, devuelva el gato a su
pos ic

ión inicial con la manivela para poder
guardarlo de forma segura. Componentes

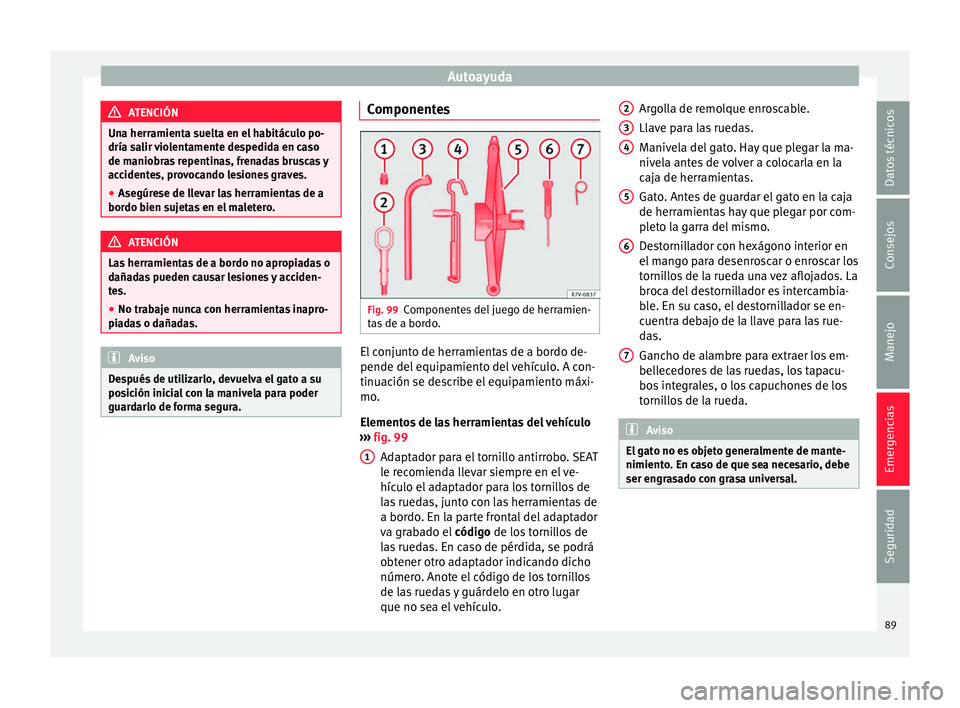

Fig. 99
Componentes del juego de herramien-
t a
s

de a bordo. El conjunto de herramientas de a bordo de-
pende del
equip
amient

o del vehículo. A con-
tinuación se describe el equipamiento máxi-
mo.
Elementos de las herramientas del vehículo
››› fig. 99
Adaptador para el tornillo antirrobo. SEAT
le recomienda llevar siempre en el ve-
hículo el adaptador para los tornillos de
las ruedas, junto con las herramientas de
a bordo. En la parte frontal del adaptador
va grabado el código de los tornillos de
las ruedas. En caso de pérdida, se podrá
obtener otro adaptador indicando dicho
número. Anote el código de los tornillos
de las ruedas y guárdelo en otro lugar
que no sea el vehículo.
1 Argolla de remolque enroscable.
Ll
av
e p

ara las ruedas.
Manivela del gato. Hay que plegar la ma-
nivela antes de volver a colocarla en la
caja de herramientas.
Gato. Antes de guardar el gato en la caja
de herramientas hay que plegar por com-
pleto la garra del mismo.
Destornillador con hexágono interior en
el mango para desenroscar o enroscar los
tornillos de la rueda una vez aflojados. La
broca del destornillador es intercambia-
ble. En su caso, el destornillador se en-
cuentra debajo de la llave para las rue-
das.
Gancho de alambre para extraer los em-
bellecedores de las ruedas, los tapacu-
bos integrales, o los capuchones de los
tornillos de la rueda. Aviso
El gato no es objeto generalmente de mante-
nimiento . En c

aso de que sea necesario, debe
ser engrasado con grasa universal. 2
3
4
5
6
7
89
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias

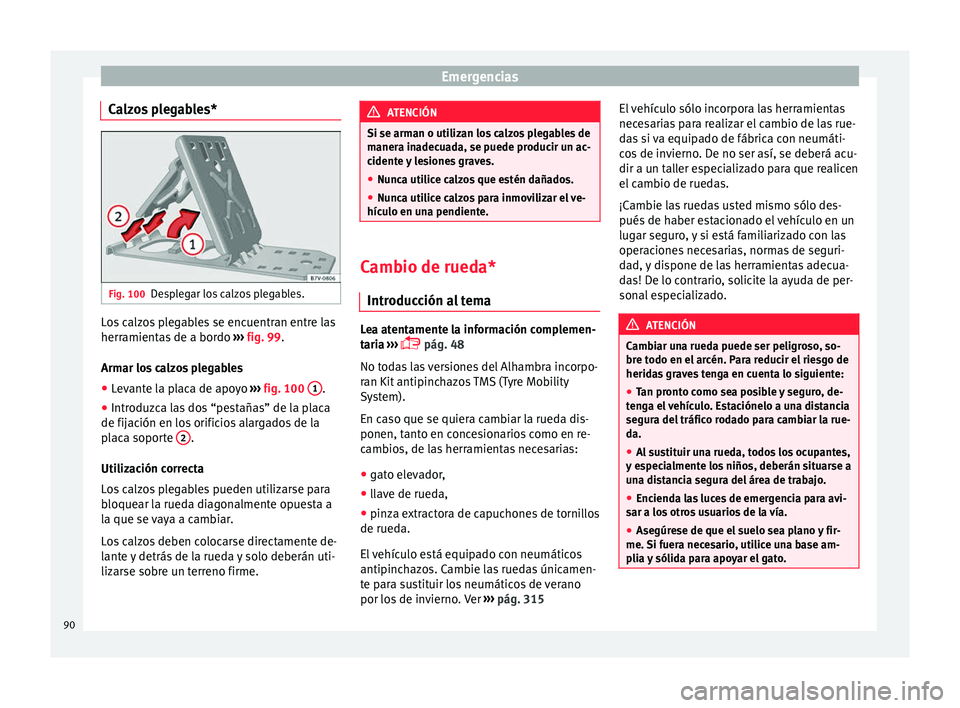

Calzos plegables* Fig. 100
Desplegar los calzos plegables. Los calzos plegables se encuentran entre las
herr
amient
a
s de a bordo ››› fig. 99.
Armar los calzos plegables
● Levante la placa de apoyo ›››
fig. 100 1 .
● Introduzca las dos “pestañas” de la placa
de fij ac
ión en lo

s orificios alargados de la
placa soporte 2 .
Uti liz
ac

ión correcta
Los calzos plegables pueden utilizarse para
bloquear la rueda diagonalmente opuesta a
la que se vaya a cambiar.
Los calzos deben colocarse directamente de-
lante y detrás de la rueda y solo deberán uti-
lizarse sobre un terreno firme. ATENCIÓN
Si se arman o utilizan los calzos plegables de
maner a in

adecuada, se puede producir un ac-
cidente y lesiones graves.
● Nunca utilice calzos que estén dañados.
● Nunca utilice calzos para inmovilizar el ve-
hículo en u
na pendiente. Cambio de rueda*
Introduc c

ión al tema Lea atentamente la información complemen-
t
ari
a

›››
 pág. 48
No todas las versiones del Alhambra incorpo-
ran Kit antipinchazos TMS (Tyre Mobility
System).
En caso que se quiera cambiar la rueda dis-
ponen, tanto en concesionarios como en re-
cambios, de las herramientas necesarias:
● gato elevador,
● llave de rueda,
● pinza extractora de capuchones de tornillos
de rueda.
El

vehículo está equipado con neumáticos
antipinchazos. Cambie las ruedas únicamen-
te para sustituir los neumáticos de verano
por los de invierno. Ver ›››
pág. 315 El vehículo sólo incorpora las herramientas
neces

arias para realizar el cambio de las rue-
das si va equipado de fábrica con neumáti-
cos de invierno. De no ser así, se deberá acu-
dir a un taller especializado para que realicen
el cambio de ruedas.
¡Cambie las ruedas usted mismo sólo des-
pués de haber estacionado el vehículo en un
lugar seguro, y si está familiarizado con las
operaciones necesarias, normas de seguri-
dad, y dispone de las herramientas adecua-
das! De lo contrario, solicite la ayuda de per-
sonal especializado. ATENCIÓN
Cambiar una rueda puede ser peligroso, so-
bre t odo en el

arcén. Para reducir el riesgo de
heridas graves tenga en cuenta lo siguiente:
● Tan pronto como sea posible y seguro, de-
teng
a el vehículo. Estaciónelo a una distancia
segura del tráfico rodado para cambiar la rue-
da.
● Al sustituir una rueda, todos los ocupantes,
y es
pecialmente los niños, deberán situarse a
una distancia segura del área de trabajo.
● Encienda las luces de emergencia para avi-
sar a los
otros usuarios de la vía.
● Asegúrese de que el suelo sea plano y fir-
me. Si fuer
a necesario, utilice una base am-
plia y sólida para apoyar el gato. 90

Autoayuda
●

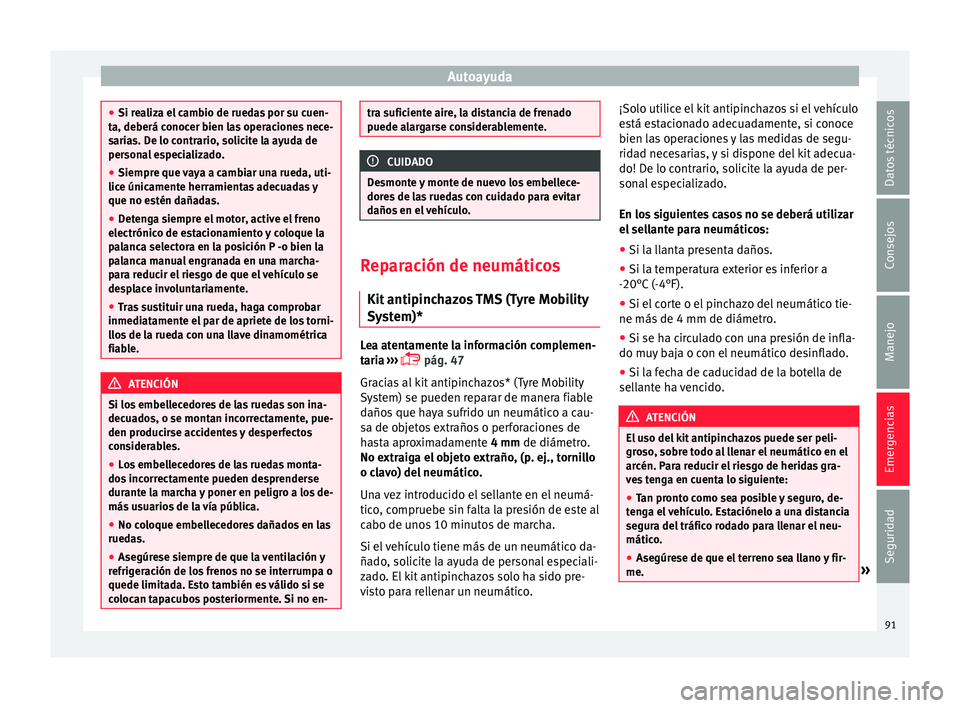

Si re a
liza el cambio de ruedas por su cuen-
ta, deberá conocer bien las operaciones nece-
sarias. De lo contrario, solicite la ayuda de
personal especializado.
● Siempre que vaya a cambiar una rueda, uti-
lice únicament
e herramientas adecuadas y
que no estén dañadas.
● Detenga siempre el motor, active el freno
electrónico de e
stacionamiento y coloque la
palanca selectora en la posición P -o bien la
palanca manual engranada en una marcha-
para reducir el riesgo de que el vehículo se
desplace involuntariamente.
● Tras sustituir una rueda, haga comprobar
inmediatament
e el par de apriete de los torni-
llos de la rueda con una llave dinamométrica
fiable. ATENCIÓN
Si los embellecedores de las ruedas son ina-
decua do

s, o se montan incorrectamente, pue-
den producirse accidentes y desperfectos
considerables.
● Los embellecedores de las ruedas monta-
dos inc
orrectamente pueden desprenderse
durante la marcha y poner en peligro a los de-
más usuarios de la vía pública.
● No coloque embellecedores dañados en las
ruedas.
● Ase

gúrese siempre de que la ventilación y
refriger
ación de los frenos no se interrumpa o
quede limitada. Esto también es válido si se
colocan tapacubos posteriormente. Si no en- tra suficiente aire, la distancia de frenado
puede a
l

argarse considerablemente. CUIDADO
Desmonte y monte de nuevo los embellece-
dor es

de las ruedas con cuidado para evitar
daños en el vehículo. Reparación de neumáticos
Kit antipinc
h

azos TMS (Tyre Mobility
System)* Lea atentamente la información complemen-
t
ari
a

›››
 pág. 47
Gracias al kit antipinchazos* (Tyre Mobility
System) se pueden reparar de manera fiable
daños que haya sufrido un neumático a cau-
sa de objetos extraños o perforaciones de
hasta aproximadamente 4 mm de diámetro.
No extraiga el objeto extraño, (p. ej., tornillo
o clavo) del neumático.
Una vez introducido el sellante en el neumá-
tico, compruebe sin falta la presión de este al
cabo de unos 10 minutos de marcha.
Si el vehículo tiene más de un neumático da-
ñado, solicite la ayuda de personal especiali-
zado. El kit antipinchazos solo ha sido pre-
visto para rellenar un neumático. ¡Solo utilice el kit antipinchazos si el vehículo
está e

stacionado adecuadamente, si conoce
bien las operaciones y las medidas de segu-
ridad necesarias, y si dispone del kit adecua-
do! De lo contrario, solicite la ayuda de per-
sonal especializado.
En los siguientes casos no se deberá utilizar
el sellante para neumáticos:
● Si la llanta presenta daños.
● Si la temperatura exterior es inferior a
-20°C (-4°F).
● Si el c

orte o el pinchazo del neumático tie-
ne más de 4 mm de diámetr
o.
● Si se ha circulado con una presión de infla-
do muy b
aja o con el neumático desinflado.
● Si la fecha de caducidad de la botella de
sellant
e ha vencido. ATENCIÓN
El uso del kit antipinchazos puede ser peli-
gro so

, sobre todo al llenar el neumático en el
arcén. Para reducir el riesgo de heridas gra-
ves tenga en cuenta lo siguiente:
● Tan pronto como sea posible y seguro, de-
teng
a el vehículo. Estaciónelo a una distancia
segura del tráfico rodado para llenar el neu-
mático.
● Asegúrese de que el terreno sea llano y fir-
me. » 91
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
●
Todo s
los ocupantes, y en especial los ni-
ños, deberán situarse siempre a una distan-
cia prudencial y fuera del área de trabajo.
● Conecte los intermitentes de emergencia
para a
dvertir a otros usuarios de la vía.
● Utilice el kit antipinchazos sólo si está fa-
miliariz
ado con las operaciones necesarias.
De lo contrario, solicite ayuda de personal es-
pecializado.
● Solo utilice el kit antipinchazos en caso de
emergenc
ia para llegar al taller más próximo.
● Sustituya el neumático reparado con el kit
antipinchaz
os lo antes posible.
● El sellante es nocivo para la salud y en caso
de entrar en cont
acto con la piel se deberá
limpiar inmediatamente.
● Mantenga el kit antipinchazos fuera del al-
cance de lo
s niños.
● Nunca utilice un gato, tampoco aunque esté
homologa
do para el vehículo.
● Para reducir el riesgo de que el vehículo se
pueda de
splazar involuntariamente, apague
siempre el motor, conecte el freno de estacio-
namiento electrónico y sitúe la palanca selec-
tora en la posición P o engrane una marcha si
el cambio es manual. ATENCIÓN
Un neumático relleno con sellante no tiene
la s

mismas propiedades de marcha que un
neumático convencional.
● No conduzca nunca a más de 80 km/h (50
mph).
● Evite pisar el acelerador a fondo, frenar
brusc
amente y tomar curvas a altas velocida-
des.
● Conduzca sólo durante 10 minutos a un má-
ximo de 80 km/h (50 mph) y
compruebe a
continuación el neumático. Nota relativa al medio ambiente
Una vez utilizado o caducado, deseche el se-
ll ant

e conforme a las disposiciones legales. Aviso
● Las bot

ellas de sellante se pueden adquirir
en los concesionarios SEAT.
● Tenga en cuenta las instrucciones de uso
del fabric

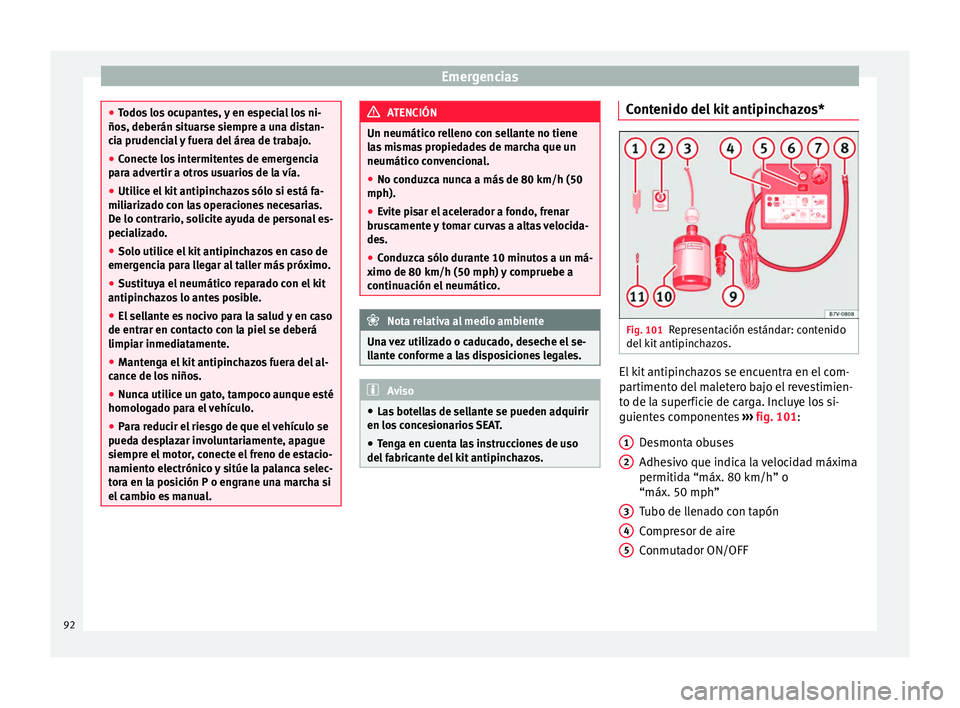

ante del kit antipinchazos. Contenido del kit antipinchazos*
Fig. 101
Representación estándar: contenido
del k
it

antipinchazos. El kit antipinchazos se encuentra en el com-
p
ar
timent

o del maletero bajo el revestimien-
to de la superficie de carga. Incluye los si-
guientes componentes ››› fig. 101:
Desmonta obuses
Adhesivo que indica la velocidad máxima
permitida “máx. 80 km/h” o
“máx. 50 mph”
Tubo de llenado con tapón
Compresor de aire
Conmutador ON/OFF
1 2
3
4
5
92

Autoayuda

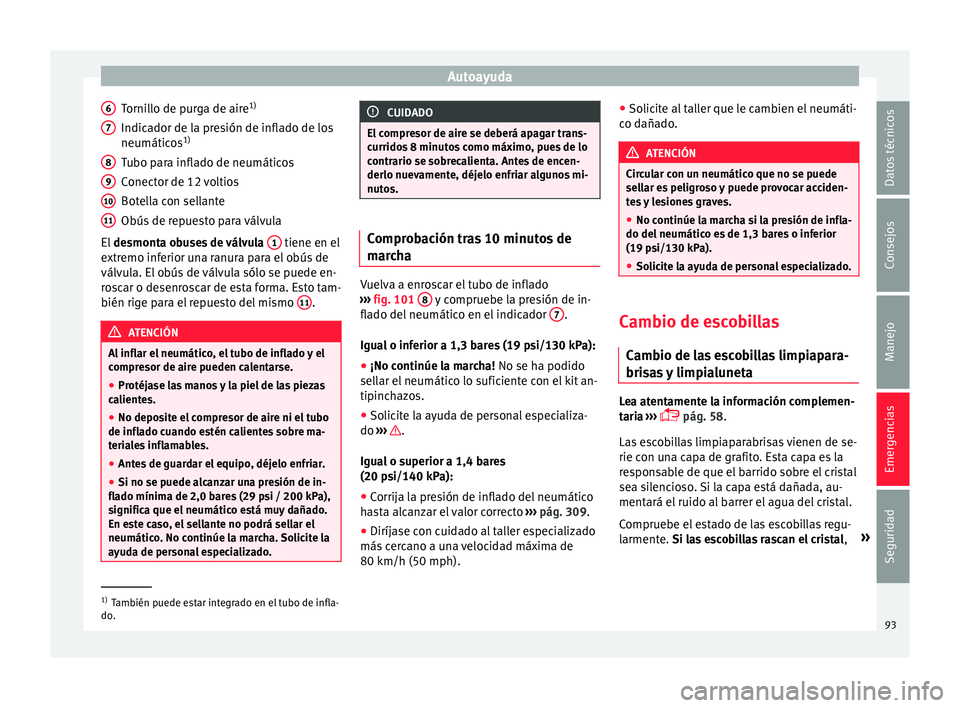

Tornillo de purga de aire 1)
Indic a
dor de l
a presión de inflado de los
neumáticos 1)
Tubo para inflado de neumáticos
Conector de 12 voltios
Botella con sellante
Obús de repuesto para válvula
El desmonta obuses de válvula 1 tiene en el
e xtr
emo inf

erior una ranura para el obús de
válvula. El obús de válvula sólo se puede en-
roscar o desenroscar de esta forma. Esto tam-
bién rige para el repuesto del mismo 11 .
ATENCIÓN
Al inflar el neumático, el tubo de inflado y el
compr e

sor de aire pueden calentarse.
● Protéjase las manos y la piel de las piezas
calient
es.
● No deposite el compresor de aire ni el tubo
de inflado c
uando estén calientes sobre ma-
teriales inflamables.
● Antes de guardar el equipo, déjelo enfriar.
● Si no se puede alcanzar una presión de in-
flado mínim
a de 2,0 bares (29 psi / 200 kPa),
significa que el neumático está muy dañado.
En este caso, el sellante no podrá sellar el
neumático. No continúe la marcha. Solicite la
ayuda de personal especializado. 6
7
8
9
10
11 CUIDADO
El compresor de aire se deberá apagar trans-
currido s

8 minutos como máximo, pues de lo
contrario se sobrecalienta. Antes de encen-
derlo nuevamente, déjelo enfriar algunos mi-
nutos. Comprobación tras 10 minutos de
mar
c

ha Vuelva a enroscar el tubo de inflado
›› ›

fig. 101 8 y compruebe la presión de in-
fl a
do del
neumático en el indicador 7 .
Igua l
o inf
erior a 1,3 bares (19 psi/130 kPa):
● ¡No continúe la marcha! No se ha podido
sell
ar el neumático lo suficiente con el kit an-
tipinchazos.
● Solicite la ayuda de personal especializa-
do ›››

.
Igua l
o s
uperior a 1,4 bares
(20 psi/140 kPa):
● Corrija la presión de inflado del neumático
has
ta alcanzar el valor correcto ›››
pág. 309.
● Diríjase con cuidado al taller especializado
más cer
cano a una velocidad máxima de
80 km/h (50 mph). ●
Solicit
e al taller que le cambien el neumáti-
co dañado. ATENCIÓN
Circular con un neumático que no se puede
sell ar e

s peligroso y puede provocar acciden-
tes y lesiones graves.
● No continúe la marcha si la presión de infla-
do del neumático e
s de 1,3 bares o inferior
(19 psi/130 kPa).
● Solicite la ayuda de personal especializado. Cambio de escobillas
C amb
io de l

as escobillas limpiapara-
brisas y limpialuneta Lea atentamente la información complemen-
t
ari
a

›››
 pág. 58.

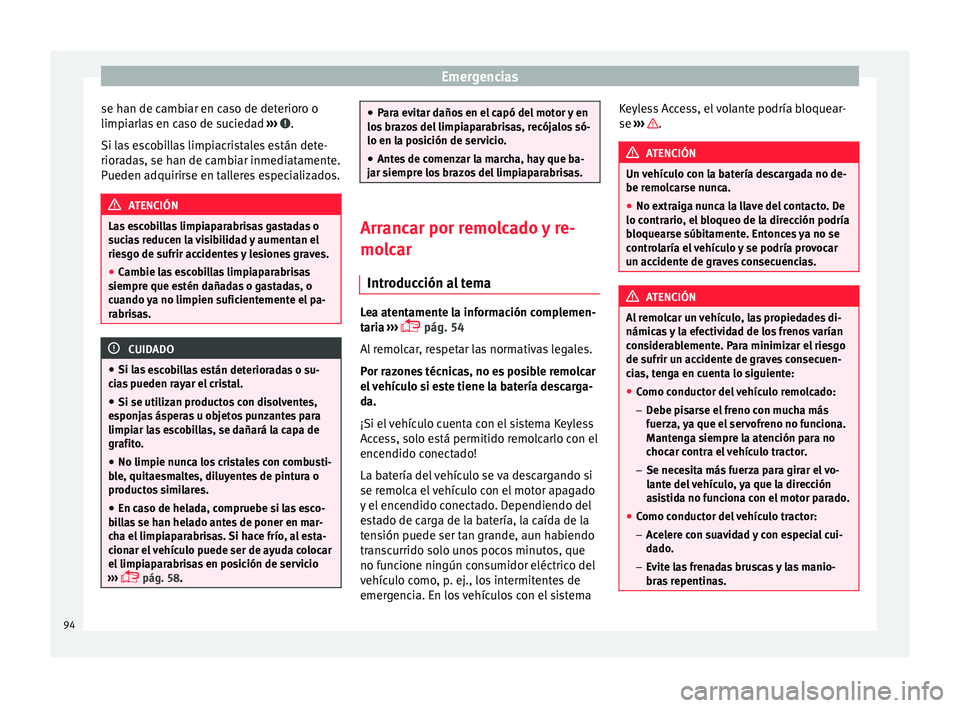

Las escobillas limpiaparabrisas vienen de se-
rie con una capa de grafito. Esta capa es la
responsable de que el barrido sobre el cristal
sea silencioso. Si la capa está dañada, au-
mentará el ruido al barrer el agua del cristal.
Compruebe el estado de las escobillas regu-
larmente. Si las escobillas rascan el cristal ,» 1)
También puede estar integrado en el tubo de infla-
do. 93
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
se han de cambiar en caso de deterioro o
limpi arl
a
s en caso de suciedad ››› .
Si l a
s
escobillas limpiacristales están dete-
rioradas, se han de cambiar inmediatamente.
Pueden adquirirse en talleres especializados. ATENCIÓN
Las escobillas limpiaparabrisas gastadas o
suc i

as reducen la visibilidad y aumentan el
riesgo de sufrir accidentes y lesiones graves.
● Cambie las escobillas limpiaparabrisas
siempre que e
stén dañadas o gastadas, o
cuando ya no limpien suficientemente el pa-
rabrisas. CUIDADO
● Si la s

escobillas están deterioradas o su-
cias pueden rayar el cristal.
● Si se utilizan productos con disolventes,
esponj
as ásperas u objetos punzantes para
limpiar las escobillas, se dañará la capa de
grafito.
● No limpie nunca los cristales con combusti-
ble, quit
aesmaltes, diluyentes de pintura o
productos similares.
● En caso de helada, compruebe si las esco-
bil
las se han helado antes de poner en mar-
cha el limpiaparabrisas. Si hace frío, al esta-
cionar el vehículo puede ser de ayuda colocar
el limpiaparabrisas en posición de servicio
›››  pág. 58. ●
Par a ev

itar daños en el capó del motor y en
los brazos del limpiaparabrisas, recójalos só-
lo en la posición de servicio.
● Antes de comenzar la marcha, hay que ba-
jar siempr
e los brazos del limpiaparabrisas. Arrancar por remolcado y re-
molc
ar
Intr

oducción al tema Lea atentamente la información complemen-
t
ari
a

›››
 pág. 54
Al remolcar, respetar las normativas legales.
Por razones técnicas, no es posible remolcar
el vehículo si este tiene la batería descarga-
da.
¡Si el vehículo cuenta con el sistema Keyless
Access, solo está permitido remolcarlo con el
encendido conectado!
La batería del vehículo se va descargando si
se remolca el vehículo con el motor apagado
y el encendido conectado. Dependiendo del
estado de carga de la batería, la caída de la
tensión puede ser tan grande, aun habiendo
transcurrido solo unos pocos minutos, que
no funcione ningún consumidor eléctrico del
vehículo como, p. ej., los intermitentes de
emergencia. En los vehículos con el sistema Keyless Access, el volante podría bloquear-
se
›››

.
ATENCIÓN
Un vehículo con la batería descargada no de-
be remo lc

arse nunca.
● No extraiga nunca la llave del contacto. De
lo contrario
, el bloqueo de la dirección podría
bloquearse súbitamente. Entonces ya no se
controlaría el vehículo y se podría provocar
un accidente de graves consecuencias. ATENCIÓN
Al remolcar un vehículo, las propiedades di-
námica s

y la efectividad de los frenos varían
considerablemente. Para minimizar el riesgo
de sufrir un accidente de graves consecuen-
cias, tenga en cuenta lo siguiente:
● Como conductor del vehículo remolcado:
– Debe pi

sarse el freno con mucha más
fuerza, ya que el servofreno no funciona.
Mantenga siempre la atención para no
chocar contra el vehículo tractor.
– Se necesita más fuerza para girar el vo-
lante del vehículo, ya que la dirección
asistida no funciona con el motor parado.
● Como conductor del vehículo tractor:
– Acel

ere con suavidad y con especial cui-
dado.
– Evite las frenadas bruscas y las manio-
bras repentinas. 94
