18
Te s t i g oEstadoCausa Acciones/Observaciones
+ Intermitente y
luego fijo,
acompañado del testigo
de servicio. El sistema de control de la
presión de los neumáticos
presenta una anomalía. La detección de inflado insuficiente no está
asegurada.
Acuda a
la red PEUGEOT o a un taller cualificado
para proceder a
la verificación del sistema.
Airbags Temporalmente
encendido. Este testigo se enciende durante
unos segundos al poner el
contacto y
luego se apaga.Este testigo debe apagarse al arrancar el motor.
Si no se apaga, consulte con la red PEUGEOT o
con
un taller cualificado.
Fijo. Fallo de uno de los sistemas
de airbag o
de los pretensores
pirotécnicos de los cinturones de
seguridad. Acuda a
la red PEUGEOT o a un taller cualificado
para proceder a
la revisión del sistema.
Airbag frontal
del acompañante Fijo, en la pantalla de los
testigos de cinturón de
seguridad y


de airbag
frontal del acompañante. El mando, situado en la guantera,
está en la posición "
OFF".
El airbag frontal del acompañante
está desactivado.
Puede instalar una silla infantil
"de espaldas al sentido de
la marcha" salvo en caso de
anomalía de funcionamiento de
los airbags (testigo de airbags
encendido). Ponga el mando en posición "
ON" para activar el
airbag frontal del acompañante. En ese caso, no
instale una silla infantil "de espaldas al sentido de la
marcha" en esta plaza.
Instrumentación de a bordo

19
Te s t i g oEstadoCausa Acciones/Observaciones
Airbag frontal
del acompañante Fijo, en la pantalla de los
testigos de cinturón de
seguridad y


de airbag
frontal del acompañante. El mando, situado en la guantera,
está en posición "
ON".
El airbag frontal del acompañante
está activado. En ese caso, no instale una silla infantil "de espaldas
al sentido de la marcha" en esta plaza.
Ponga el mando en posición "
OFF" para desactivar
el airbag frontal del acompañante. Después puede
instalar una silla infantil "de espaldas al sentido de la
marcha" salvo en caso de anomalía de funcionamiento
de los airbags (testigo de alerta Airbags encendido).
Nivel de
carburante bajo Fijo, con el nivel
de reser va en rojo,
acompañado de un
mensaje y
una señal
acústica. La primera vez que se enciende,
el nivel de carburante en el
depósito es de
unos 6
litros. Reposte carburante sin falta para evitar que se agote
la reserva.
Este testigo se enciende cada vez que se da el
contacto, acompañado de un mensaje y
una señal
acústica, hasta que se reposte una cantidad suficiente
de carburante.
La frecuencia de esta señal acústica y
este mensaje
aumenta a
medida que el nivel se aproxima a "0 ".
Capacidad del depósito: aproximadamente
56
litros.
Nunca continúe conduciendo hasta quedarse sin
carburante, ya que podrían dañarse los sistemas
anticontaminación y


de inyección.
Sistema de
diagnosis del
motor Intermitente.
Fallo del sistema de gestión del
motor. Existe el riesgo de que el catalizador se destruya.
Llévelo a
revisar a la red PEUGEOT o a un taller
cualificado.
Fijo. Fallo del sistema de control de
emisiones. El testigo debe apagarse al arrancar el motor.
Si no se apaga, consulte enseguida con la red
PEUGEOT o
con un taller cualificado.
1
Instrumentación de a bordo

135

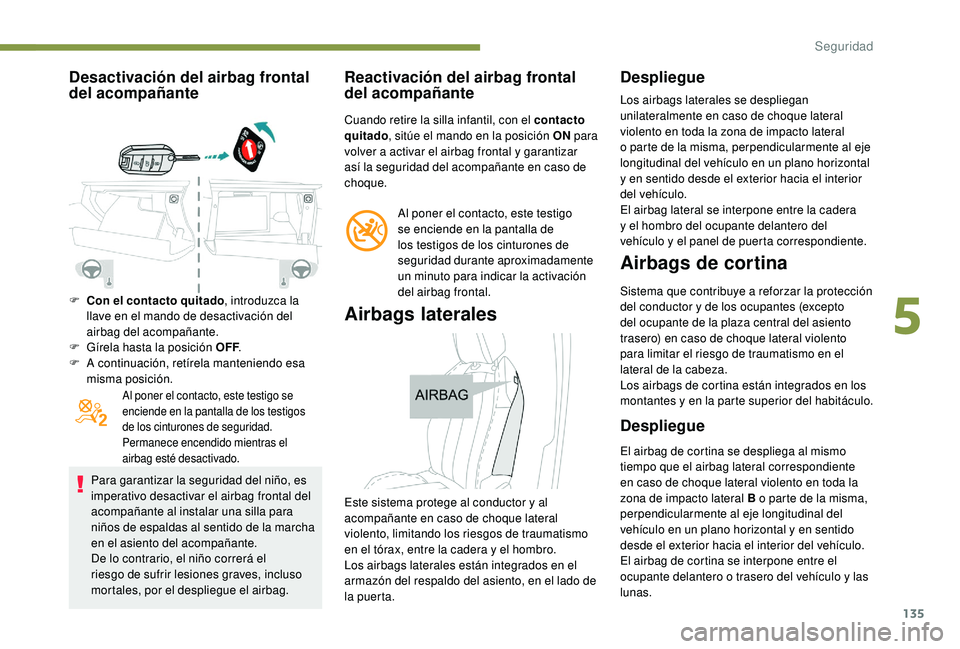

Desactivación del airbag frontal
del acompañante
F Con el contacto quitado, introduzca la
llave en el mando de desactivación del
airbag del acompañante.
F

G
írela hasta la posición OFF .
F

A c
ontinuación, retírela manteniendo esa
misma posición.
Al poner el contacto, este testigo se
enciende en la pantalla de los testigos
de los cinturones de seguridad.
Permanece encendido mientras el
airbag esté desactivado.
Para garantizar la seguridad del niño, es
imperativo desactivar el airbag frontal del
acompañante al instalar una silla para
niños de espaldas al sentido de la marcha
en el asiento del acompañante.
De lo contrario, el niño correrá el
riesgo de sufrir lesiones graves, incluso
mortales, por el despliegue el airbag.
Reactivación del airbag frontal
del acompañante
Cuando retire la silla infantil, con el contacto
quitado , sitúe el mando en la posición ON para
volver a
activar el airbag frontal y garantizar
así la seguridad del acompañante en caso de
choque.
Al poner el contacto, este testigo
se enciende en la pantalla de
los testigos de los cinturones de
seguridad durante aproximadamente
un minuto para indicar la activación
del airbag frontal.
Airbags laterales
Despliegue
Los airbags laterales se despliegan
unilateralmente en caso de choque lateral
violento en toda la zona de impacto lateral
o
parte de la misma, perpendicularmente al eje
longitudinal del vehículo en un plano horizontal
y
en sentido desde el exterior hacia el interior
del vehículo.
El airbag lateral se interpone entre la cadera
y
el hombro del ocupante delantero del
vehículo y
el panel de puerta correspondiente.
Airbags de cortina
Sistema que contribuye a reforzar la protección
d el conductor y de los ocupantes (excepto
del ocupante de la plaza central del asiento
trasero) en caso de choque lateral violento
para limitar el riesgo de traumatismo en el
lateral de la cabeza.
Los airbags de cortina están integrados en los
montantes y
en la parte superior del habitáculo.
Despliegue
El airbag de cortina se despliega al mismo
tiempo que el airbag lateral correspondiente
en caso de choque lateral violento en toda la
zona de impacto lateral B o parte de la misma,
perpendicularmente al eje longitudinal del
vehículo en un plano horizontal y
en sentido
desde el exterior hacia el interior del vehículo.
El airbag de cortina se interpone entre el
ocupante delantero o
trasero del vehículo y las
lunas.
Este sistema protege al conductor y

al
acompañante en caso de choque lateral
violento, limitando los riesgos de traumatismo
en el tórax, entre la cadera y

el hombro.
Los airbags laterales están integrados en el
armazón del respaldo del asiento, en el lado de
la puerta.
5
Seguridad

139
Asiento del acompañante regulado en la
posición más alta y retrocedido al máximo
en posición longitudinal.
Desactivación del airbag
frontal del acompañante
No instale nunca un sistema de retención
para niños "de espaldas al sentido de la
marcha" en un asiento protegido por un
airbag frontal activo. Ello podría provocar
heridas graves al niño o
incluso la muerte.La etiqueta situada a
ambos lados del parasol
del acompañante recoge este aviso.
En cumplimiento de la legislación vigente,
en las siguientes tablas encontrará esta
advertencia en todos los idiomas necesarios.
Airbag del acompañante
DESACTIVADO (OFF)
Para más información relativa
a los Airbags y
en especial sobre
la desactivación del airbag del
acompañante, consulte el apartado
correspondiente.
5
Seguridad

144

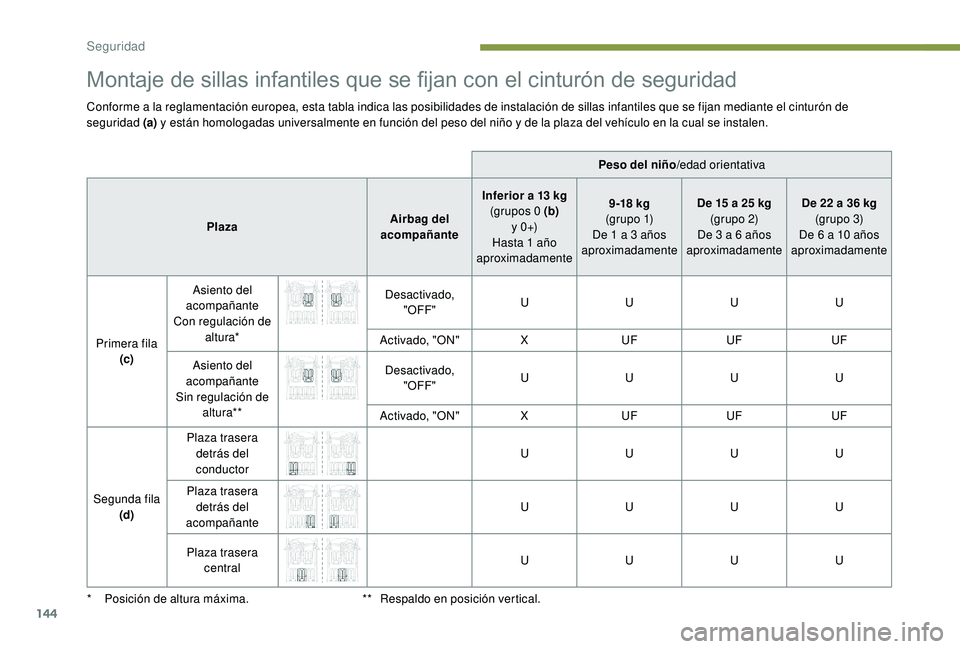

Montaje de sillas infantiles que se fijan con el cinturón de seguridad
Conforme a la reglamentación europea, esta tabla indica las posibilidades de instalación de sillas infantiles que se fijan mediante el cinturón de
s eguridad (a) y
están homologadas universalmente en función del peso del niño y de la plaza del vehículo en la cual se instalen.
Peso del niño /edad orientativa
Plaza Airbag del
acompañante Inferior a
13 kg
(grupos 0
(b)
y


0 +)
Hasta 1
año
aproximadamente 9 -18


kg
(g r u p o 1)
De 1
a 3 años
aproximadamente De 15
a 25 kg
(gr upo 2)
De 3
a 6 años
aproximadamente De 22
a 36 kg
(gr upo 3)
De 6
a 10 años
aproximadamente
Primera fila (c) Asiento del
acompañante
Con regulación de altura* Desactivado,
"OFF" U
UUU
Activado, "ON" XUF UFUF
Asiento del
acompañante
Sin regulación de altura** Desactivado,
"OFF" U
UUU
Activado, "ON" XUF UFUF
Segunda fila (d) Plaza trasera
detrás del
conductor U
UUU
Plaza trasera detrás del
acompañante U
UUU
Plaza trasera central U
UUU
*

P
osición de altura máxima. **

R
espaldo en posición vertical.
Seguridad

148
Tabla para la instalación de sillas infantiles ISOFIX
Conforme a la legislación europea, esta tabla indica las posibilidades de instalación de sillas infantiles ISOFIX en las plazas del vehículo equipadas
c on anclajes ISOFIX.
Para las sillas infantiles ISOFIX universales y


semiuniversales, la clase de talla ISOFIX de la silla infantil, determinada mediante una letra entre A y G,
está indicada en la silla infantil junto al logotipo ISOFIX.
Peso del niño/edad orientativa
Inferior a
10 kg
(grupo 0)
Hasta 6
meses
aproximadamente
Inferior a 10 kg
I nferior a 13 kg
(grupo 0)
(grupo 0+)
Hasta 1


año aproximadamente9 -18 kg
(g r u p o 1)
De 1

a 3

años aproximadamente
Tipo de silla infantil ISOFIX Capazo
"De espaldas al sentido de la marcha ""De espaldas al
sentido de la marcha ""En el sentido de la marcha "
Ta l l a I S O F I X F G C D E C D A B B1
Asiento Airbag frontal del
acompañante
Primera fila (a)
Asiento del
acompañante
con regulación de alturaDesactivado "OFF" No ISOFIX
Activado "ON" No ISOFIX
Asiento del
acompañante
sin regulación de alturaDesactivado "OFF" No ISOFIX
Activado "ON" No ISOFIX
Segunda fila Plaza trasera
detrás del
conductor X IL (b)
ILILIUF/IL
Plaza trasera detrás
del acompañanteIL (b) X IL ILIUF/IL
Plaza trasera central X
IL ILIUF/IL
Seguridad

150
Tabla de ubicación de las sillas infantiles i-Size
Las sillas infantiles i-Size están equipadas con dos cierres que se fijan en las dos anillas A.
Las sillas infantiles i-Size también cuentan con:
-

o b
ien una correa superior que se fija a la anilla B,
-

o b
ien una pata que se apoya en el piso del vehículo compatible con la plaza para las silla i-Size homologada,
que impide que la silla vuelque hacia delante en caso de colisión.
Para más información relativa a
las fijaciones ISOFIX, consulte el apartado correspondiente.
Conforme a
la nueva reglamentación europea, esta tabla indica las posibilidades de instalación de sillas infantiles i-Size en las plazas del vehículo
equipadas con anclajes ISOFIX homologados como i-Size.
Plaza Airbag del acompañanteDispositivo de retención i-Size
Primera fila (a) Asiento del acompañante Desactivado, "OFF"
No para i-Size
Activado, "ON" No para i-Size
Segunda fila Plaza trasera detrás del conductor
i-U
Plaza trasera detrás del acompañante i-U
Plaza trasera central i-U
Plaza Airbag del acompañanteDispositivo de retención i-Size
Tercera fila Plazas traseras laterales No para i-Size
