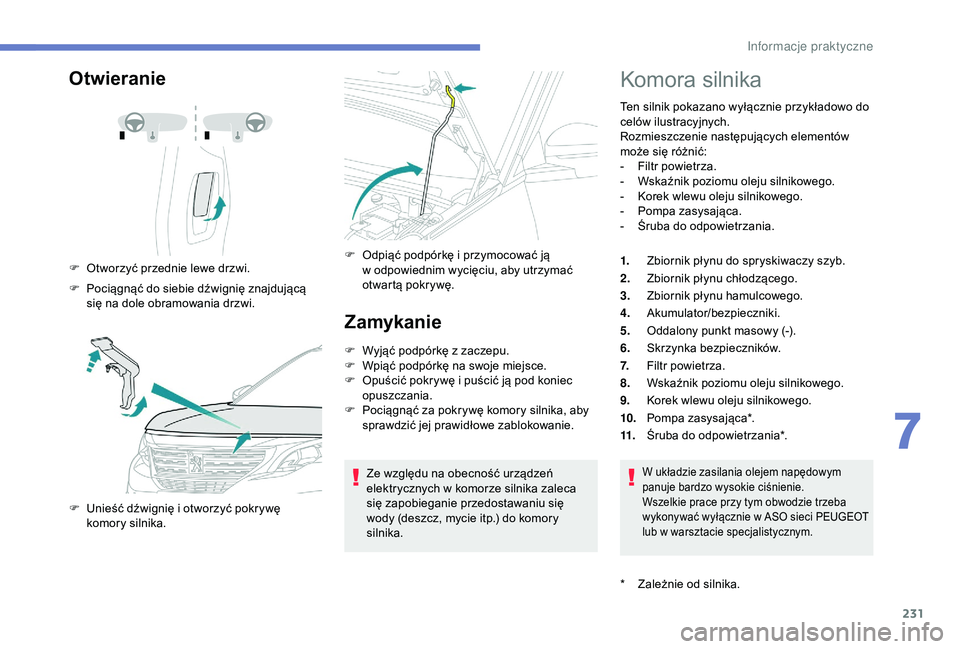

Otwieranie
F Otworzyć przednie lewe drzwi.
F
P
ociągnąć do siebie dźwignię znajdującą
się na dole obramowania drzwi.
F

U
nieść dźwignię i otworzyć pokrywę
komory silnika. F
O dpiąć podpórkę i przymocować ją
w odpowiednim wycięciu, aby utrzymać
otwartą pokrywę.
Zamykanie
F Wyjąć podpórkę z zaczepu.
F W piąć podpórkę na swoje miejsce.
F

O
puścić pokrywę i puścić ją pod koniec
opuszczania.
F

P
ociągnąć za pokrywę komory silnika, aby
sprawdzić jej prawidłowe zablokowanie.
Ze względu na obecność urządzeń
elektrycznych w
komorze silnika zaleca
się zapobieganie przedostawaniu się
wody (deszcz, mycie itp.) do komory
silnika.
Komora silnika
Ten silnik pokazano wyłącznie przykładowo do
celów ilustracyjnych.
Rozmieszczenie następujących elementów
może się różnić:
-

F
iltr powietrza.
-

W
skaźnik poziomu oleju silnikowego.
-

K
orek wlewu oleju silnikowego.
-

P
ompa zasysająca.
-

Ś
ruba do odpowietrzania.
1. Zbiornik płynu do spryskiwaczy szyb.
2. Zbiornik płynu chłodzącego.
3. Zbiornik płynu hamulcowego.
4. Akumulator/bezpieczniki.
5. Oddalony punkt masowy (-).
6. Skrzynka bezpieczników.
7. Filtr powietrza.
8. Wskaźnik poziomu oleju silnikowego.
9. Korek wlewu oleju silnikowego.
10. Pompa zasysająca*.
11. Śruba do odpowietrzania*.
W układzie zasilania olejem napędowym
panuje bardzo wysokie ciśnienie.
Wszelkie prace przy tym obwodzie trzeba
wykony wać wyłącznie w
A

SO sieci PEUGEOT
lub w
warsztacie specjalistycznym.
* Zależnie od silnika.
7
Informacje praktyczne

232

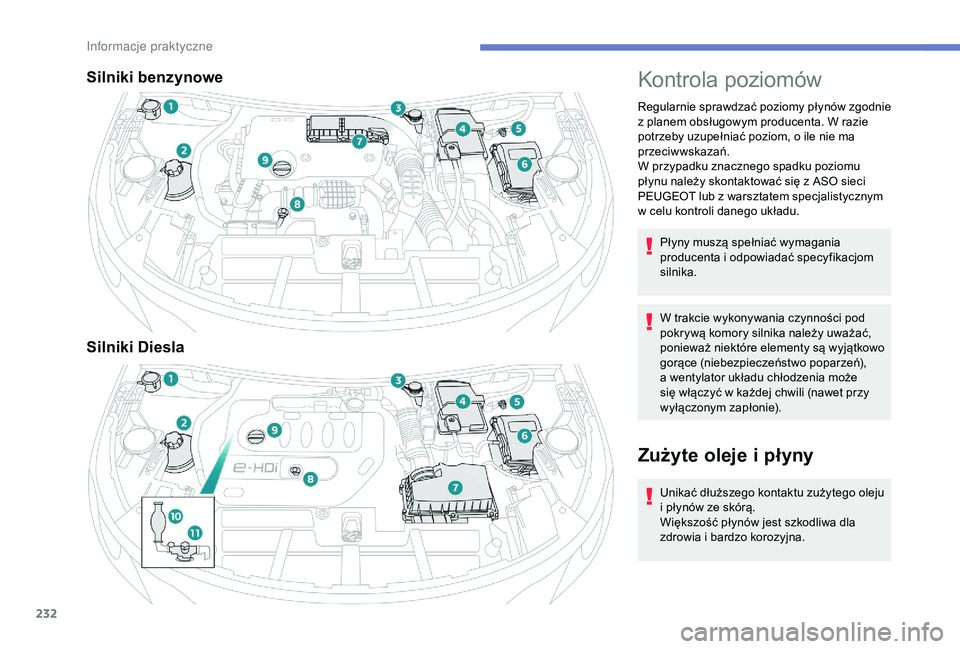

Silniki benzynowe
Silniki DieslaKontrola poziomów
Regularnie sprawdzać poziomy płynów zgodnie
z planem obsługowym producenta. W razie
potrzeby uzupełniać poziom, o
ile nie ma
przeciwwskazań.
W przypadku znacznego spadku poziomu
płynu należy skontaktować się z
ASO sieci
PEUGEOT lub z
warsztatem specjalistycznym
w
celu kontroli danego układu.Płyny muszą spełniać wymagania
producenta i
odpowiadać specyfikacjom
silnika.
W trakcie wykonywania czynności pod
pokrywą komory silnika należy uważać,
ponieważ niektóre elementy są wyjątkowo
gorące (niebezpieczeństwo poparzeń),
a
wentylator układu chłodzenia może
się włączyć w
każdej chwili (nawet przy
wyłączonym zapłonie).
Zużyte oleje i p łyny
Unikać dłuższego kontaktu zużytego oleju
i
płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i
bardzo korozyjna.
In

234

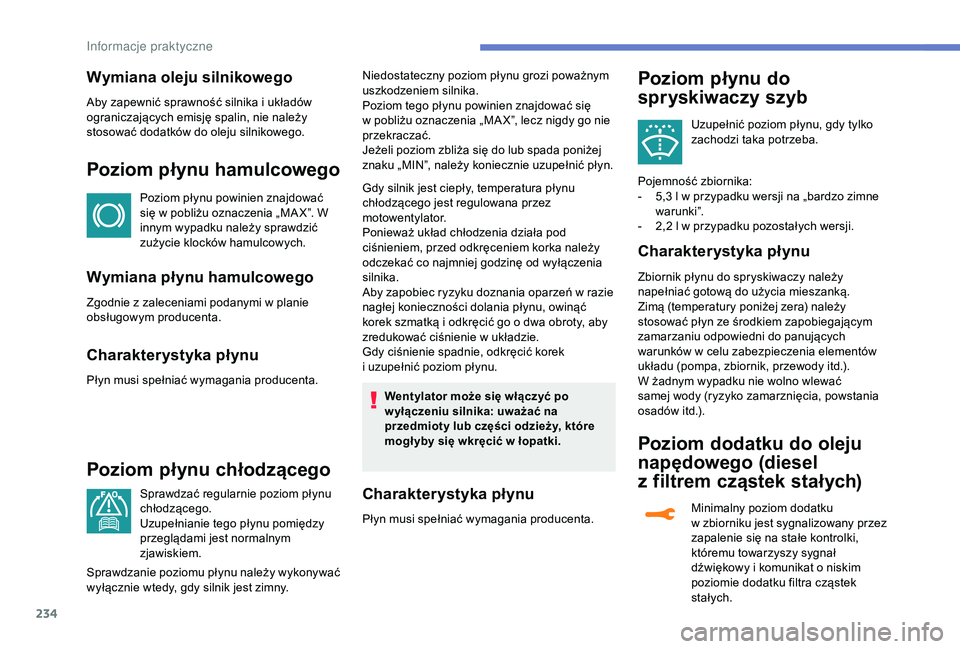

Wymiana oleju silnikowego
Aby zapewnić sprawność silnika i układów
o graniczających emisję spalin, nie należy
stosować dodatków do oleju silnikowego.
Poziom płynu hamulcowego
Poziom płynu powinien znajdować
się w pobliżu oznaczenia „MA X”. W
innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Wymiana płynu hamulcowego
Zgodnie z zaleceniami podanymi w planie
o bsługowym producenta.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Poziom płynu chłodzącego
Sprawdzać regularnie poziom płynu
chłodzącego.
Uzupełnianie tego płynu pomiędzy
przeglądami jest normalnym
zjawiskiem. Niedostateczny poziom płynu grozi poważnym
uszkodzeniem silnika.
Poziom tego płynu powinien znajdować się
w
pobliżu oznaczenia „MA X”, lecz nigdy go nie
przekraczać.
Jeżeli poziom zbliża się do lub spada poniżej
znaku „MIN”, należy koniecznie uzupełnić płyn.
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez
motowentylator.
Ponieważ układ chłodzenia działa pod
ciśnieniem, przed odkręceniem korka należy
odczekać co najmniej godzinę od wyłączenia
silnika.
Aby zapobiec ryzyku doznania oparzeń w razie
nagłej konieczności dolania płynu, owinąć
korek szmatką i odkręcić go o dwa obroty, aby
zredukować ciśnienie w układzie.
Gdy ciśnienie spadnie, odkręcić korek
i uzupełnić poziom płynu.
Wentylator może się włączyć po
w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w łopatki.Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Poziom płynu do
spryskiwaczy szyb
Sprawdzanie poziomu płynu należy wykonywać
wyłącznie wtedy, gdy silnik jest zimny. Uzupełnić poziom płynu, gdy tylko
zachodzi taka potrzeba.
Pojemność zbiornika:
-
5
,3 l w przypadku wersji na „bardzo zimne
warunki”.
-
2
,2 l w przypadku pozostałych wersji.
Charakterystyka płynu
Zbiornik płynu do spryskiwaczy należy
napełniać gotową do użycia mieszanką.
Zimą (temperatury poniżej zera) należy
stosować płyn ze środkiem zapobiegającym
zamarzaniu odpowiedni do panujących
warunków w
celu zabezpieczenia elementów
układu (pompa, zbiornik, przewody itd.).
W żadnym wypadku nie wolno wlewać
samej wody (ryzyko zamarznięcia, powstania
osadów itd.).
Poziom dodatku do oleju
napędowego (diesel
z

f
iltrem cząstek stałych)
Minimalny poziom dodatku
w z biorniku jest sygnalizowany przez
zapalenie się na stałe kontrolki,
któremu towarzyszy sygnał
dźwiękowy i
komunikat o niskim
poziomie dodatku filtra cząstek
stałych.
In

236

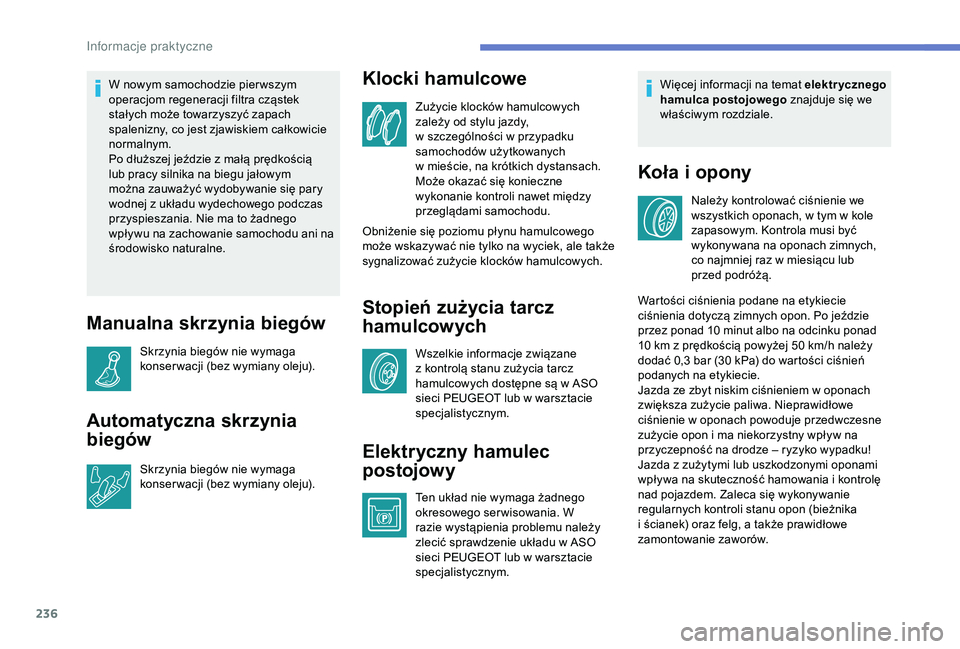

W nowym samochodzie pier wszym
operacjom regeneracji filtra cząstek
stałych może towarzyszyć zapach
spalenizny, co jest zjawiskiem całkowicie
normalnym.
Po dłuższej jeździe z małą prędkością
lub pracy silnika na biegu jałowym
można zauważyć wydobywanie się pary
wodnej z
układu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na zachowanie samochodu ani na
środowisko naturalne.
Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Automatyczna skrzynia
biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Klocki hamulcowe
Zużycie klocków hamulcowych
zależy od stylu jazdy,
w
szczególności w przypadku
samochodów użytkowanych
w
mieście, na krótkich dystansach.
Może okazać się konieczne
wykonanie kontroli nawet między
przeglądami samochodu.
Obniżenie się poziomu płynu hamulcowego
może wskazywać nie tylko na wyciek, ale także
sygnalizować zużycie klocków hamulcowych.
Stopień zużycia tarcz
hamulcowych
Wszelkie informacje związane
z kontrolą stanu zużycia tarcz
hamulcowych dostępne są w
ASO
sieci PEUGEOT lub w
warsztacie
specjalistycznym.
Elektryczny hamulec
postojowy
Ten układ nie wymaga żadnego
okresowego ser wisowania. W
razie wystąpienia problemu należy
zlecić sprawdzenie układu w
ASO
sieci PEUGEOT lub w
warsztacie
specjalistycznym. Więcej informacji na temat elektrycznego
hamulca postojowego znajduje się we
właściwym rozdziale.
Koła i opony
Należy kontrolować ciśnienie we
wszystkich oponach, w
tym w kole
zapasowym. Kontrola musi być
wykonywana na oponach zimnych,
co najmniej raz w
miesiącu lub
przed podróżą.
Wartości ciśnienia podane na etykiecie
ciśnienia dotyczą zimnych opon. Po jeździe
przez ponad 10
minut albo na odcinku ponad
10

km z

prędkością powyżej 50 km/h należy
dodać 0,3
bar (30 kPa) do wartości ciśnień
podanych na etykiecie.
Jazda ze zbyt niskim ciśnieniem w
oponach
zwiększa zużycie paliwa. Nieprawidłowe
ciśnienie w
oponach powoduje przedwczesne
zużycie opon i
ma niekorzystny wpływ na
przyczepność na drodze – ryzyko wypadku!
Jazda z zużytymi lub uszkodzonymi oponami
wpływa na skuteczność hamowania i
kontrolę
nad pojazdem. Zaleca się wykonywanie
regularnych kontroli stanu opon (bieżnika
i

ścianek) oraz felg, a także prawidłowe
zamontowanie zaworów.
In

237

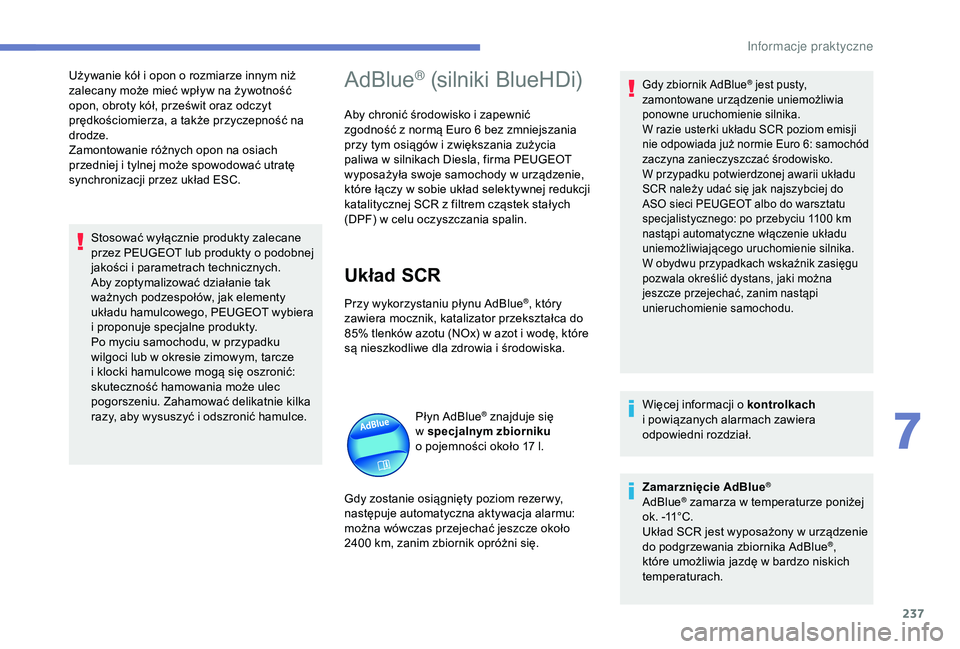

Używanie kół i opon o rozmiarze innym niż
z alecany może mieć wpływ na żywotność
opon, obroty kół, prześwit oraz odczyt
prędkościomierza, a
także przyczepność na
drodze.
Zamontowanie różnych opon na osiach
przedniej i
tylnej może spowodować utratę
synchronizacji przez układ ESC.
Stosować wyłącznie produkty zalecane
przez PEUGEOT lub produkty o
podobnej
jakości i
parametrach technicznych.
Aby zoptymalizować działanie tak
ważnych podzespołów, jak elementy
układu hamulcowego, PEUGEOT wybiera
i
proponuje specjalne produkty.
Po myciu samochodu, w
przypadku
wilgoci lub w
okresie zimowym, tarcze
i
klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie kilka
razy, aby wysuszyć i
odszronić hamulce.AdBlue® (silniki BlueHDi)
Aby chronić środowisko i zapewnić
z godność z normą Euro 6 bez zmniejszania
przy tym osiągów i
zwiększania zużycia
paliwa w
silnikach Diesla, firma PEUGEOT
wyposażyła swoje samochody w
urządzenie,
które łączy w
sobie układ selektywnej redukcji
katalitycznej SCR z
filtrem cząstek stałych
(DPF) w
celu oczyszczania spalin.
Układ SCR
Przy wykorzystaniu płynu AdBlue®, który
zawiera mocznik, katalizator przekształca do
85% tlenków azotu (NOx) w

azot i

wodę, które
są nieszkodliwe dla zdrowia i

środowiska.
Płyn AdBlue
® znajduje się
w

specjalnym zbiorniku
o

pojemności około 17 l.
Gdy zostanie osiągnięty poziom rezer wy,
następuje automatyczna aktywacja alarmu:
można wówczas przejechać jeszcze około
2400

km, zanim zbiornik opróżni się.
Gdy zbiornik AdBlue® jest pusty,
zamontowane urządzenie uniemożliwia
ponowne uruchomienie silnika.
W razie usterki układu SCR poziom emisji
nie odpowiada już normie Euro 6: samochód
zaczyna zanieczyszczać środowisko.
W przypadku potwierdzonej awarii układu
SCR należy udać się jak najszybciej do
ASO sieci PEUGEOT albo do warsztatu
specjalistycznego: po przebyciu 1100
km
nastąpi automatyczne włączenie układu
uniemożliwiającego uruchomienie silnika.
W obydwu przypadkach wskaźnik zasięgu
pozwala określić dystans, jaki można
jeszcze przejechać, zanim nastąpi
unieruchomienie samochodu.
Więcej informacji o kontrolkach
i powiązanych alarmach zawiera
odpowiedni rozdział.
Zamarznięcie AdBlue
®
AdBlue® zamarza w temperaturze poniżej
o
k. -11°C.
Układ SCR jest wyposażony w
urządzenie
do podgrzewania zbiornika AdBlue
®,
które umożliwia jazdę w

bardzo niskich
temperaturach.
7
Informacje praktyczne

245

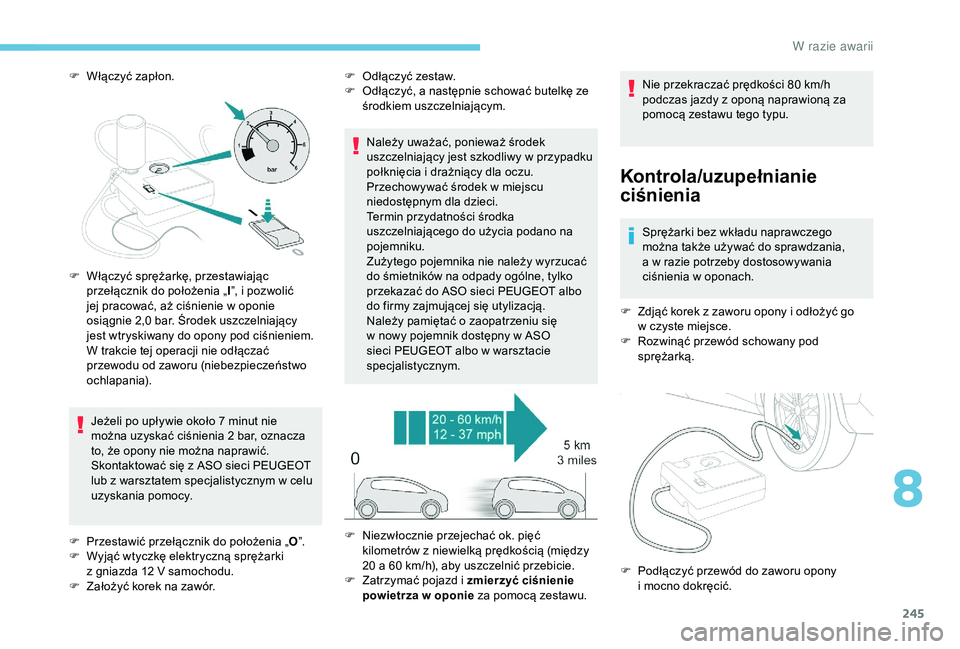

F Włączyć zapłon.Jeżeli po upływie około 7 minut nie
można uzyskać ciśnienia 2
bar, oznacza
to, że opony nie można naprawić.
Skontaktować się z
ASO sieci PEUGEOT
lub z
warsztatem specjalistycznym w celu
uzyskania pomocy. F
O dłączyć zestaw.
F
O dłączyć, a następnie schować butelkę ze
środkiem uszczelniającym.
Należy uważać, ponieważ środek
uszczelniający jest szkodliwy w
przypadku
połknięcia i
drażniący dla oczu.
Przechowywać środek w
miejscu
niedostępnym dla dzieci.
Termin przydatności środka
uszczelniającego do użycia podano na
pojemniku.
Zużytego pojemnika nie należy wyrzucać
do śmietników na odpady ogólne, tylko
przekazać do ASO sieci PEUGEOT albo
do firmy zajmującej się utylizacją.
Należy pamiętać o
zaopatrzeniu się
w
nowy pojemnik dostępny w ASO
sieci PEUGEOT albo w
warsztacie
specjalistycznym. Nie przekraczać prędkości 80
km/h
podczas jazdy z
oponą naprawioną za
pomocą zestawu tego typu.
Kontrola/uzupełnianie
ciśnienia
Sprężarki bez wkładu naprawczego
można także używać do sprawdzania,
a
w razie potrzeby dostosowywania
ciśnienia w
oponach.
F

Z
djąć korek z zaworu opony i odłożyć go
w
czyste miejsce.
F

R
ozwinąć przewód schowany pod
sprężarką.
F

W

łączyć sprężarkę, przestawiając
przełącznik do położenia „ I”, i

pozwolić
jej pracować, aż ciśnienie w

oponie
osiągnie 2,0

bar. Środek uszczelniający
jest wtryskiwany do opony pod ciśnieniem.
W

trakcie tej operacji nie odłączać
przewodu od zaworu (niebezpieczeństwo
ochlapania).
F

P

rzestawić przełącznik do położenia „ O”.
F

W

yjąć wtyczkę elektryczną sprężarki
z

gniazda 12

V samochodu.
F

Z

ałożyć korek na zawór. F

N

iezwłocznie przejechać ok. pięć
kilometrów z

niewielką prędkością (między
20

a 60

km/h), aby uszczelnić przebicie.
F

Z

atrzymać pojazd i

zmierzyć ciśnienie
powietrza w

oponie za pomocą zestawu. F

P
odłączyć przewód do zaworu opony
i
mocno dokręcić.
8
W razie awarii

246

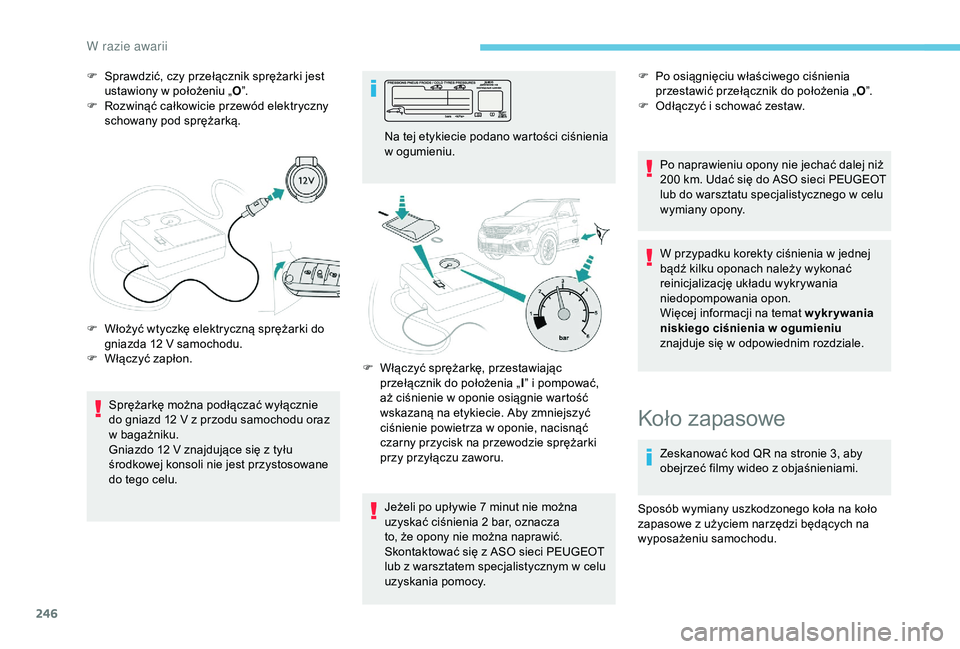

F Sprawdzić, czy przełącznik sprężarki jest ustawiony w położeniu „O”.
F

R
ozwinąć całkowicie przewód elektryczny
schowany pod sprężarką.
Sprężarkę można podłączać wyłącznie
do gniazd 12
V z przodu samochodu oraz
w
b

agażniku.
Gniazdo 12
V znajdujące się z tyłu
środkowej konsoli nie jest przystosowane
do tego celu.
F

W
łożyć wtyczkę elektryczną sprężarki do
gniazda 12
V samochodu.
F

W
łączyć zapłon. Na tej etykiecie podano wartości ciśnienia
w
ogumieniu.
Jeżeli po upływie 7
minut nie można
uzyskać ciśnienia 2
bar, oznacza
to, że opony nie można naprawić.
Skontaktować się z
ASO sieci PEUGEOT
lub z
warsztatem specjalistycznym w celu
uzyskania pomocy. F
P o osiągnięciu właściwego ciśnienia
przestawić przełącznik do położenia „ O”.
F

O
dłączyć i schować zestaw.
Po naprawieniu opony nie jechać dalej niż
200
km. Udać się do ASO sieci PEUGEOT
lub do warsztatu specjalistycznego w
celu
wymiany opony.
W przypadku korekty ciśnienia w
jednej
bądź kilku oponach należy wykonać
reinicjalizację układu wykrywania
niedopompowania opon.
Więcej informacji na temat wykrywania
niskiego ciśnienia w
ogumieniu
znajduje się w
odpowiednim rozdziale.
F

W
łączyć sprężarkę, przestawiając
przełącznik do położenia „ I” i
pompować,
aż ciśnienie w
oponie osiągnie wartość
wskazaną na etykiecie. Aby zmniejszyć
ciśnienie powietrza w
oponie, nacisnąć
czarny przycisk na przewodzie sprężarki
przy przyłączu zaworu.
Koło zapasowe
Zeskanować kod QR na stronie 3, aby
obejrzeć filmy wideo z objaśnieniami.
Sposób wymiany uszkodzonego koła na koło
zapasowe z
użyciem narzędzi będących na
wyposażeniu samochodu.
W razie awarii

264

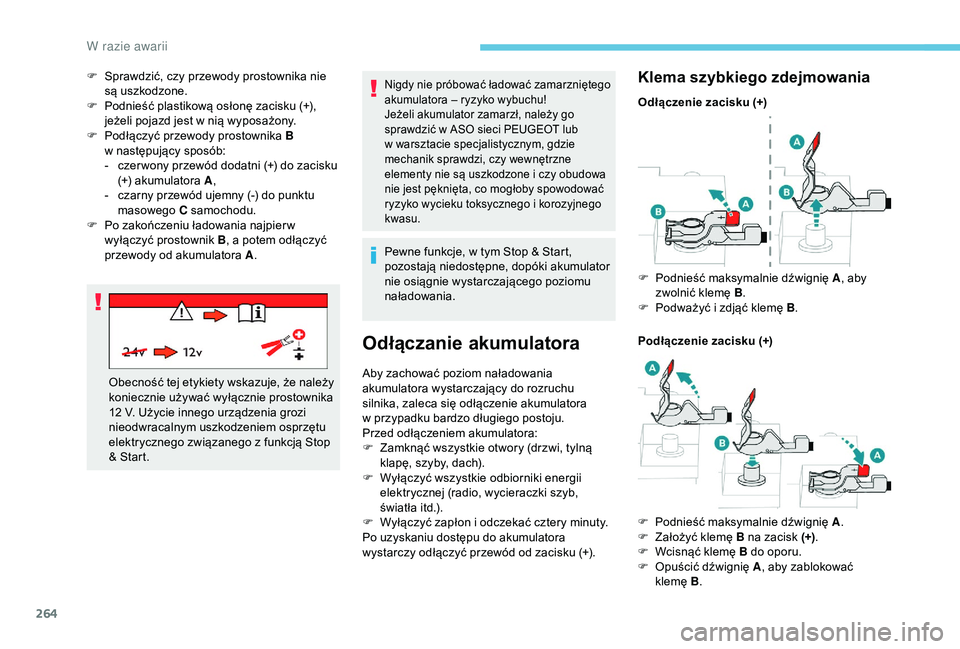

Nigdy nie próbować ładować zamarzniętego
akumulatora – ryzyko wybuchu!
Jeżeli akumulator zamarzł, należy go
sprawdzić w ASO sieci PEUGEOT lub
w
warsztacie specjalistycznym, gdzie
mechanik sprawdzi, czy wewnętrzne
elementy nie są uszkodzone i
czy obudowa
nie jest pęknięta, co mogłoby spowodować
ryzyko wycieku toksycznego i
korozyjnego
kwasu.F Sprawdzić, czy przewody prostownika nie są uszkodzone.
F

P
odnieść plastikową osłonę zacisku (+),
jeżeli pojazd jest w
nią wyposażony.
F

P
odłączyć przewody prostownika B
w
następujący sposób:
-

c
zer wony przewód dodatni (+) do zacisku
(+) akumulatora A ,
-

c
zarny przewód ujemny (-) do punktu
masowego C samochodu.
F

P
o zakończeniu ładowania najpier w
wyłączyć prostownik B , a
potem odłączyć
przewody od akumulatora A .
Obecność tej etykiety wskazuje, że należy
koniecznie używać wyłącznie prostownika
12
V. Użycie innego urządzenia grozi
nieodwracalnym uszkodzeniem osprzętu
elektrycznego związanego z
funkcją Stop
& Start. Pewne funkcje, w
tym Stop & Start,
pozostają niedostępne, dopóki akumulator
nie osiągnie wystarczającego poziomu
naładowania.
Odłączanie akumulatora
Aby zachować poziom naładowania
akumulatora wystarczający do rozruchu
silnika, zaleca się odłączenie akumulatora
w
przypadku bardzo długiego postoju.
Przed odłączeniem akumulatora:
F

Z
amknąć wszystkie otwory (drzwi, tylną
klapę, szyby, dach).
F

W
yłączyć wszystkie odbiorniki energii
elektrycznej (radio, wycieraczki szyb,
światła itd.).
F

W
yłączyć zapłon i odczekać cztery minuty.
Po uzyskaniu dostępu do akumulatora
wystarczy odłączyć przewód od zacisku (+).
Klema szybkiego zdejmowania
Odłączenie zacisku (+)
Podłączenie zacisku (+) F

P
odnieść maksymalnie dźwignię A , aby
zwolnić klemę B .
F

P
odważyć i zdjąć klemę B.
F

P
odnieść maksymalnie dźwignię A .
F

Z
ałożyć klemę B na zacisk (+) .
F

W
cisnąć klemę B do oporu.
F

O
puścić dźwignię A , aby zablokować
klemę B .
W razie awarii
