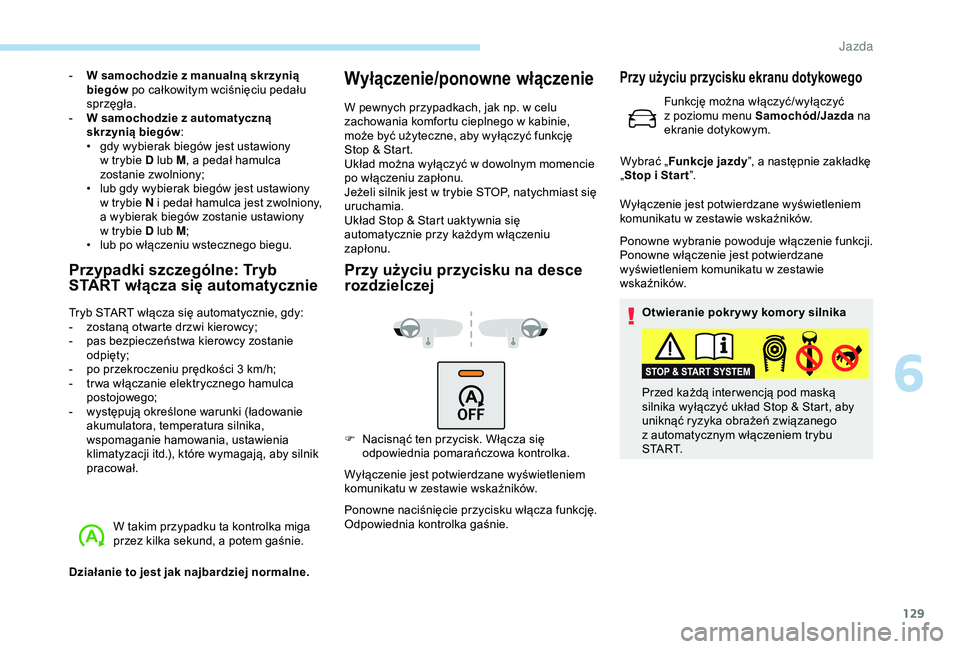

2018 Peugeot 308 stop start

129
- W samochodzie z manualną skrzynią
biegów po całkowitym wciśnięciu pedału
sprzęgła.
-

W s
amochodzie z automatyczną
skrzynią biegów :
•

g
dy wybierak biegów jest ustawiony
w
trybie D lub M , a
pedał hamulca
zostanie zwolniony;
•

l
ub gdy wybierak biegów jest ustawiony
w
trybie N i pedał hamulca jest zwolniony,
a
wybierak biegów zostanie ustawiony
w
trybie D lub M ;
•

l
ub po włączeniu wstecznego biegu.
Przypadki szczególne: Tryb
START włącza się automatycznie
Tryb START włącza się automatycznie, gdy:
- z ostaną otwarte drzwi kierowcy;
-

p
as bezpieczeństwa kierowcy zostanie
odpięty;
-

p
o przekroczeniu prędkości 3 km/h;
-

t
r wa włączanie elektrycznego hamulca
postojowego;
-

w
ystępują określone warunki (ładowanie
akumulatora, temperatura silnika,
wspomaganie hamowania, ustawienia
klimatyzacji itd.), które wymagają, aby silnik
pracował.
W takim przypadku ta kontrolka miga
przez kilka sekund, a
potem gaśnie.
Działanie to jest jak najbardziej normalne.
Wyłączenie/ponowne włączenie
W pewnych przypadkach, jak np. w celu
z achowania komfortu cieplnego w kabinie,
może być użyteczne, aby wyłączyć funkcję
Stop & Start.
Układ można wyłączyć w
dowolnym momencie
po włączeniu zapłonu.
Jeżeli silnik jest w
trybie STOP, natychmiast się
uruchamia.
Układ Stop & Start uaktywnia się
automatycznie przy każdym włączeniu
zapłonu.
Przy użyciu przycisku na desce
rozdzielczej
F Nacisnąć ten przycisk. Włącza się odpowiednia pomarańczowa kontrolka.
Wyłączenie jest potwierdzane wyświetleniem
komunikatu w
zestawie wskaźników.
Ponowne naciśnięcie przycisku włącza funkcję.
Odpowiednia kontrolka gaśnie. Wyłączenie jest potwierdzane wyświetleniem
komunikatu w
zestawie wskaźników.
Ponowne wybranie powoduje włączenie funkcji.
Ponowne włączenie jest potwierdzane
wyświetleniem komunikatu w zestawie
wskaźników.
Otwieranie pokr yw y komor y silnika
Przed każdą inter wencją pod maską
silnika wyłączyć układ Stop & Start, aby
uniknąć ryzyka obrażeń związanego
z automatycznym włączeniem trybu
S TA R T.
Przy użyciu przycisku ekranu dotykowego
Funkcję można włączyć/wyłączyć
z poziomu menu Samochód/Jazda na
ekranie dotykowym.
Wybrać „ Funkcje jazdy ”, a
następnie zakładkę
„ Stop i

Star t ”.
6

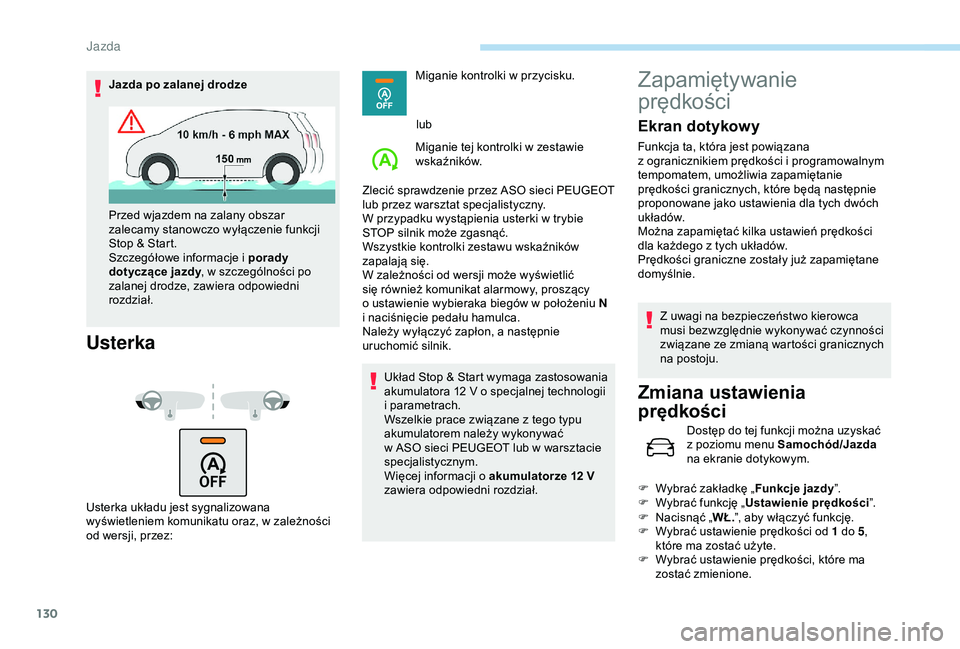

Jazda

130
Jazda po zalanej drodze
Usterka
Usterka układu jest sygnalizowana
wyświetleniem komunikatu oraz, w zależności
od wersji, przez: Miganie kontrolki w
przycisku.
lub
Miganie tej kontrolki w zestawie
wskaźników.
Zlecić sprawdzenie przez ASO sieci PEUGEOT
lub przez warsztat specjalistyczny.
W przypadku wystąpienia usterki w trybie
STOP silnik może zgasnąć.
Wszystkie kontrolki zestawu wskaźników
zapalają się.
W zależności od wersji może wyświetlić
się również komunikat alarmowy, proszący
o ustawienie wybieraka biegów w położeniu N
i naciśnięcie pedału hamulca.
Należy wyłączyć zapłon, a następnie
uruchomić silnik.
Układ Stop & Start wymaga zastosowania
akumulatora 12 V o specjalnej technologii
i
par
ametrach.
Wszelkie prace związane z tego typu
akumulatorem należy wykonywać
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Więcej informacji o akumulatorze 12 V
zawiera odpowiedni rozdział.
Przed wjazdem na zalany obszar
zalecamy stanowczo wyłączenie funkcji
Stop & Start.
Szczegółowe informacje i
porady
dotyczące jazdy , w szczególności po
zalanej drodze, zawiera odpowiedni
rozdział.
Zapamiętywanie
prędkości
Ekran dotykowy
Funkcja ta, która jest powiązana
z ogranicznikiem prędkości i programowalnym
tempomatem, umożliwia zapamiętanie
prędkości granicznych, które będą następnie
proponowane jako ustawienia dla tych dwóch
uk ł adów.
Można zapamiętać kilka ustawień prędkości
dla każdego z
tych układów.
Prędkości graniczne zostały już zapamiętane
domyślnie.
Z uwagi na bezpieczeństwo kierowca
musi bezwzględnie wykonywać czynności
związane ze zmianą wartości granicznych
na postoju.
Zmiana ustawienia
prędkości
Dostęp do tej funkcji można uzyskać
z poziomu menu Samochód/Jazda
na ekranie dotykowym.
F

W

ybrać zakładkę „ Funkcje jazdy”.
F

W

ybrać funkcję „ Ustawienie prędkości ”.
F

N

acisnąć „ WŁ.”, aby włączyć funkcję.
F

W

ybrać ustawienie prędkości od 1 do 5 ,
które ma zostać użyte.
F

W

ybrać ustawienie prędkości, które ma
zostać zmienione.

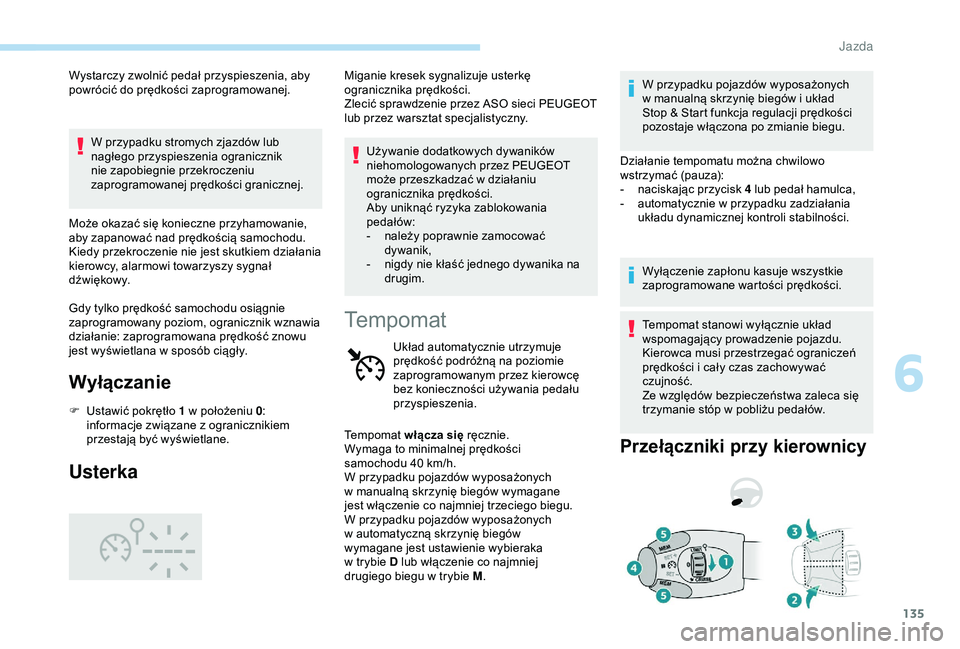

Jazda

135
Wystarczy zwolnić pedał przyspieszenia, aby
powrócić do prędkości zaprogramowanej.W przypadku stromych zjazdów lub
nagłego przyspieszenia ogranicznik
nie zapobiegnie przekroczeniu
zaprogramowanej prędkości granicznej.
Może okazać się konieczne przyhamowanie,
aby zapanować nad prędkością samochodu.
Kiedy przekroczenie nie jest skutkiem działania
kierowcy, alarmowi towarzyszy sygnał
d ź w i ę kow y.
Gdy tylko prędkość samochodu osiągnie
zaprogramowany poziom, ogranicznik wznawia
działanie: zaprogramowana prędkość znowu
jest wyświetlana w
sposób ciągły.
Wyłączanie
F Ustawić pokrętło 1 w położeniu 0:
informacje związane z ogranicznikiem
przestają być wyświetlane.
Usterka
Używanie dodatkowych dywaników
niehomologowanych przez PEUGEOT
może przeszkadzać w
działaniu
ogranicznika prędkości.
Aby uniknąć ryzyka zablokowania
pedałów:
-

n
ależy poprawnie zamocować
dywanik,
-

n
igdy nie kłaść jednego dywanika na
drugim.
Miganie kresek sygnalizuje usterkę
ogranicznika prędkości.
Zlecić sprawdzenie przez ASO sieci PEUGEOT
lub przez warsztat specjalistyczny.
Tempomat
Układ automatycznie utrzymuje
prędkość podróżną na poziomie
zaprogramowanym przez kierowcę
bez konieczności używania pedału
przyspieszenia.
Tempomat włącza się ręcznie.
Wymaga to minimalnej prędkości
samochodu 40
km/h.
W przypadku pojazdów wyposażonych
w

manualną skrzynię biegów wymagane
jest włączenie co najmniej trzeciego biegu.
W przypadku pojazdów wyposażonych
w

automatyczną skrzynię biegów
wymagane jest ustawienie wybieraka
w

trybie D lub włączenie co najmniej
drugiego biegu w
trybie M. W przypadku pojazdów wyposażonych
w
manualną skrzynię biegów i układ
Stop & Start funkcja regulacji prędkości
pozostaje włączona po zmianie biegu.
Działanie tempomatu można chwilowo
wstrzymać (pauza):
-
n
aciskając przycisk 4 lub pedał hamulca,
-
a
utomatycznie w przypadku zadziałania
układu dynamicznej kontroli stabilności.
Wyłączenie zapłonu kasuje wszystkie
zaprogramowane wartości prędkości.
Tempomat stanowi wyłącznie układ
wspomagający prowadzenie pojazdu.
Kierowca musi przestrzegać ograniczeń
prędkości i cały czas zachowywać
czujność.
Ze względów bezpieczeństwa zaleca się
trzymanie stóp w
pobliżu pedałów.
Przełączniki przy kierownicy
6
Jazda

162
A.Parkowanie równoległe.
B. Wyjazd z
równoległego miejsca
parkingowego.
C. Parkowanie prostopadłe.
W trakcie manewrowania kierownica
wykonuje szybkie obroty: nie chwytać
kierownicy i
nie wkładać rąk między jej
ramiona.
Uważać na wszelkie obiekty mogące
uniemożliwić manewr (luźne ubranie,
apaszki, krawaty itd.) – grozi to
odniesieniem obrażeń!
Gdy układ Park Assist jest aktywny,
uniemożliwia przełączenie Stop &
Start w
tryb STOP. W trybie STOP
włączenie Park Assist powoduje ponowne
uruchomienie silnika. Układ Park Assist wspomaga
maksymalnie 4 cykle manewrów. Funkcja
wyłącza się po zakończeniu tych 4 cykli.
Jeżeli kierowca ocenia, że samochód
nie został ustawiony prawidłowo, musi
wówczas przejąć kierownicę, aby
zakończyć manewr.
Przebieg manewru oraz wskazówki
dotyczące prowadzenia są wyświetlane
na ekranie dotykowym.
Należy zawsze kontrolować otoczenie
samochodu przed rozpoczęciem
manewru.Funkcja wspomagania parkowania
jest niedostępna podczas pomiaru
dostępnego miejsca. Interweniuje
później, w
trakcie manewrów, aby ostrzec
kierowcę, że samochód zbliża się do
przeszkody: sygnał dźwiękowy staje się
ciągły, gdy tylko odległość od przeszkody
jest mniejsza niż trzydzieści centymetrów.
Jeżeli funkcja wspomagania
parkowania jest wyłączona, zostanie
ona automatycznie włączona w trakcie
manewrów ze wspomaganiem.
Włączenie układu Park Assist wyłącza funkcję
„System monitorowania martwego pola”.
Działanie
Wspomaganie manewrów
parkowania równoległego
Po znalezieniu wolnego miejsca parkingowego.
F
A
by aktywować funkcję,
wybrać „ Park Assist ” w
menu
Samochód/Jazda , a
następnie
zakładkę Funkcje jazdy na
ekranie dotykowym.
Układ Park Assist wspomaga następujące
manewry:
Wspomaganie jest aktywne:
wyświetlenie tego symbolu
i

ograniczenia prędkości
wskazuje, że układ przejął
manewrowanie: nie dotykać
kierownicy.
Wspomaganie jest wyłączone:
wyświetlenie tego symbolu
wskazuje, że układ nie wykonuje
już manewrów – kierowca musi
przejąć kontrolę nad układem
kierowniczym.

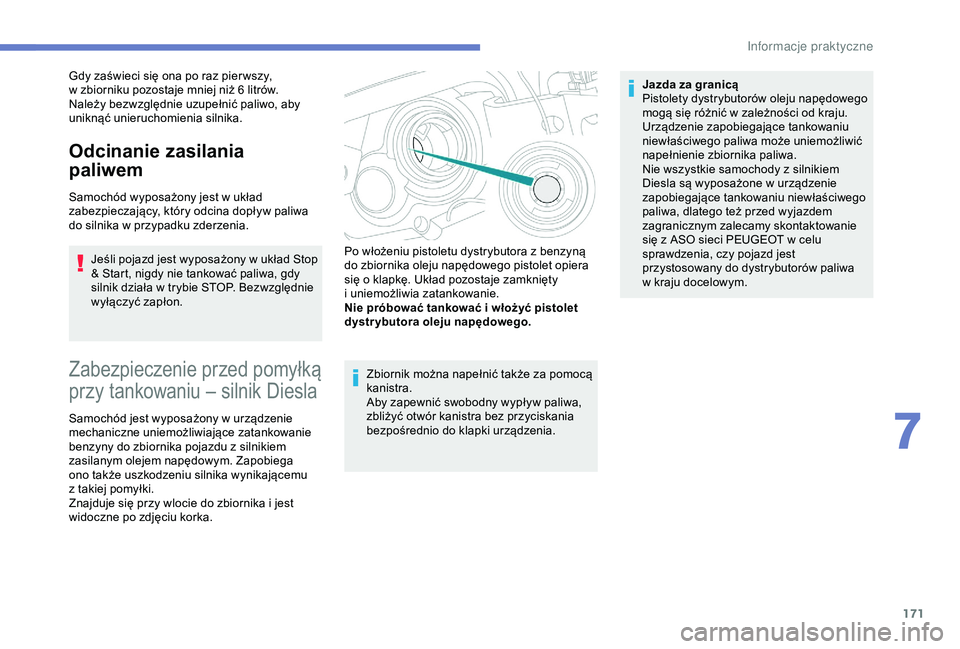

Jazda

171
Gdy zaświeci się ona po raz pier wszy,
w zbiorniku pozostaje mniej niż 6 litrów.
Należy bezwzględnie uzupełnić paliwo, aby
uniknąć unieruchomienia silnika.
Odcinanie zasilania
paliwem
Samochód wyposażony jest w układ
z abezpieczający, który odcina dopływ paliwa
do silnika w
przypadku zderzenia.
Jeśli pojazd jest wyposażony w
układ Stop
& Start, nigdy nie tankować paliwa, gdy
silnik działa w
trybie STOP. Bezwzględnie
wyłączyć zapłon.
Zabezpieczenie przed pomyłką
przy tankowaniu – silnik Diesla
Samochód jest wyposażony w urządzenie
m echaniczne uniemożliwiające zatankowanie
benzyny do zbiornika pojazdu z
silnikiem
zasilanym olejem napędowym. Zapobiega
ono także uszkodzeniu silnika wynikającemu
z
takiej pomyłki.
Znajduje się przy wlocie do zbiornika i
jest
widoczne po zdjęciu korka. Zbiornik można napełnić także za pomocą
kanistra.
Aby zapewnić swobodny wypływ paliwa,
zbliżyć otwór kanistra bez przyciskania
bezpośrednio do klapki urządzenia.Jazda za granicą
Pistolety dystrybutorów oleju napędowego
mogą się różnić w
zależności od kraju.
Urządzenie zapobiegające tankowaniu
niewłaściwego paliwa może uniemożliwić
napełnienie zbiornika paliwa.
Nie wszystkie samochody z silnikiem
Diesla są wyposażone w urządzenie
zapobiegające tankowaniu niewłaściwego
paliwa, dlatego też przed wyjazdem
zagranicznym zalecamy skontaktowanie
się z ASO sieci PEUGEOT w celu
sprawdzenia, czy pojazd jest
przystosowany do dystrybutorów paliwa
w kraju docelowym.
Po włożeniu pistoletu dystrybutora z benzyną
do zbiornika oleju napędowego pistolet opiera
się o klapkę. Układ pozostaje zamknięty
i uniemożliwia zatankowanie.
Nie próbować tankować i włożyć pistolet
dystrybutora oleju napędowego.
7
In

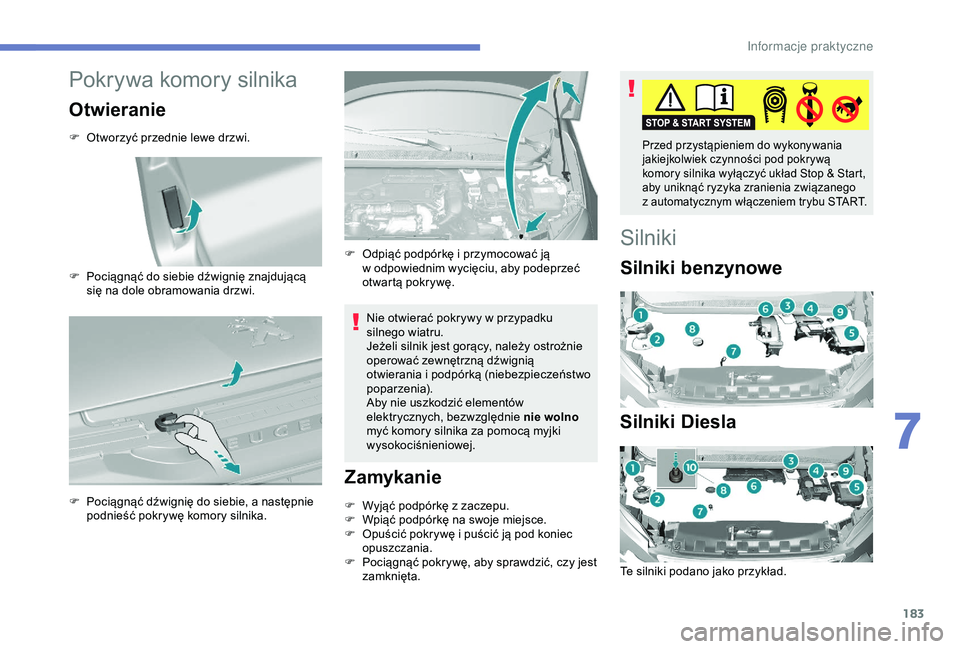

183
Pokrywa komory silnika
Otwieranie
F Otworzyć przednie lewe drzwi.
F
P
ociągnąć do siebie dźwignię znajdującą
się na dole obramowania drzwi.
F

P
ociągnąć dźwignię do siebie, a następnie
podnieść pokrywę komory silnika. Nie otwierać pokrywy w
przypadku
silnego wiatru.
Jeżeli silnik jest gorący, należy ostrożnie
operować zewnętrzną dźwignią
otwierania i
podpórką (niebezpieczeństwo
poparzenia).
Aby nie uszkodzić elementów
elektrycznych, bezwzględnie nie wolno
myć komory silnika za pomocą myjki
wysokociśnieniowej.
Zamykanie
F Wyjąć podpórkę z zaczepu.
F W piąć podpórkę na swoje miejsce.
F

O
puścić pokrywę i puścić ją pod koniec
opuszczania.
F

P
ociągnąć pokrywę, aby sprawdzić, czy jest
zamknięta.
Silniki
Silniki benzynowe
Silniki Diesla
Te silniki podano jako przykład.
F

O

dpiąć podpórkę i

przymocować ją
w

odpowiednim wycięciu, aby podeprzeć
otwartą pokrywę.
Przed przystąpieniem do wykonywania
jakiejkolwiek czynności pod pokrywą
komory silnika wyłączyć układ Stop & Start,
aby uniknąć ryzyka zranienia związanego
z
automatycznym włączeniem trybu START.
7
In

186

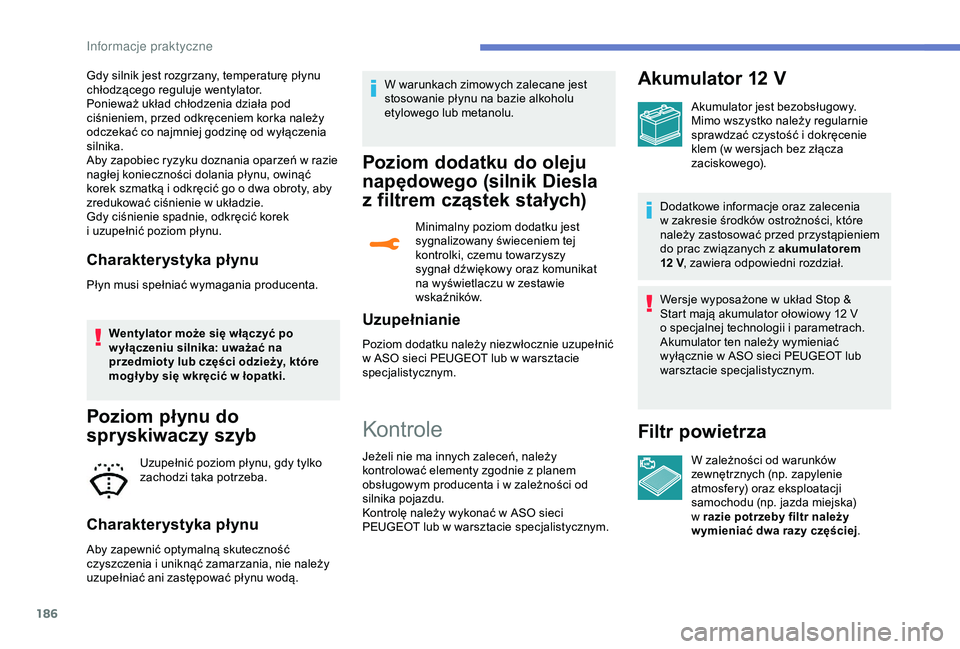

Gdy silnik jest rozgrzany, temperaturę płynu
chłodzącego reguluje wentylator.
Ponieważ układ chłodzenia działa pod
ciśnieniem, przed odkręceniem korka należy
odczekać co najmniej godzinę od wyłączenia
silnika.
Aby zapobiec ryzyku doznania oparzeń w razie
nagłej konieczności dolania płynu, owinąć
korek szmatką i
odkręcić go o dwa obroty, aby
zredukować ciśnienie w
układzie.
Gdy ciśnienie spadnie, odkręcić korek
i
uzupełnić poziom płynu.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta. Wentylator może się włączyć po
w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w
łopatki.
Poziom płynu do
spryskiwaczy szyb
Uzupełnić poziom płynu, gdy tylko
zachodzi taka potrzeba.
Charakterystyka płynu
Aby zapewnić optymalną skuteczność
czyszczenia i uniknąć zamarzania, nie należy
uzupełniać ani zastępować płynu wodą. W warunkach zimowych zalecane jest
stosowanie płynu na bazie alkoholu
etylowego lub metanolu.
Poziom dodatku do oleju
napędowego (silnik Diesla
z

f
iltrem cząstek stałych)
Minimalny poziom dodatku jest
sygnalizowany świeceniem tej
kontrolki, czemu towarzyszy
sygnał dźwiękowy oraz komunikat
na wyświetlaczu w
zestawie
wskaźników.
Uzupełnianie
Poziom dodatku należy niezwłocznie uzupełnić
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Kontrole
Jeżeli nie ma innych zaleceń, należy
kontrolować elementy zgodnie z planem
obsługowym producenta i
w zależności od
silnika pojazdu.
Kontrolę należy wykonać w
ASO sieci
PEUGEOT lub w
warsztacie specjalistycznym.
Akumulator 12 V
Akumulator jest bezobsługowy.
Mimo wszystko należy regularnie
sprawdzać czystość i dokręcenie
klem (w
wersjach bez złącza
zaciskowego).
Dodatkowe informacje oraz zalecenia
w

zakresie środków ostrożności, które
należy zastosować przed przystąpieniem
do prac związanych z
akumulatorem
12

V , zawiera odpowiedni rozdział.
Wersje wyposażone w
układ Stop &
Start mają akumulator ołowiowy 12
V
o

specjalnej technologii i parametrach.
Akumulator ten należy wymieniać
wyłącznie w
ASO sieci PEUGEOT lub
warsztacie specjalistycznym.
Filtr powietrza
W zależności od warunków
zewnętrznych (np. zapylenie
atmosfery) oraz eksploatacji
samochodu (np. jazda miejska)
w
razie potrzeby filtr należy
w ymieniać dwa razy częściej .
In

215

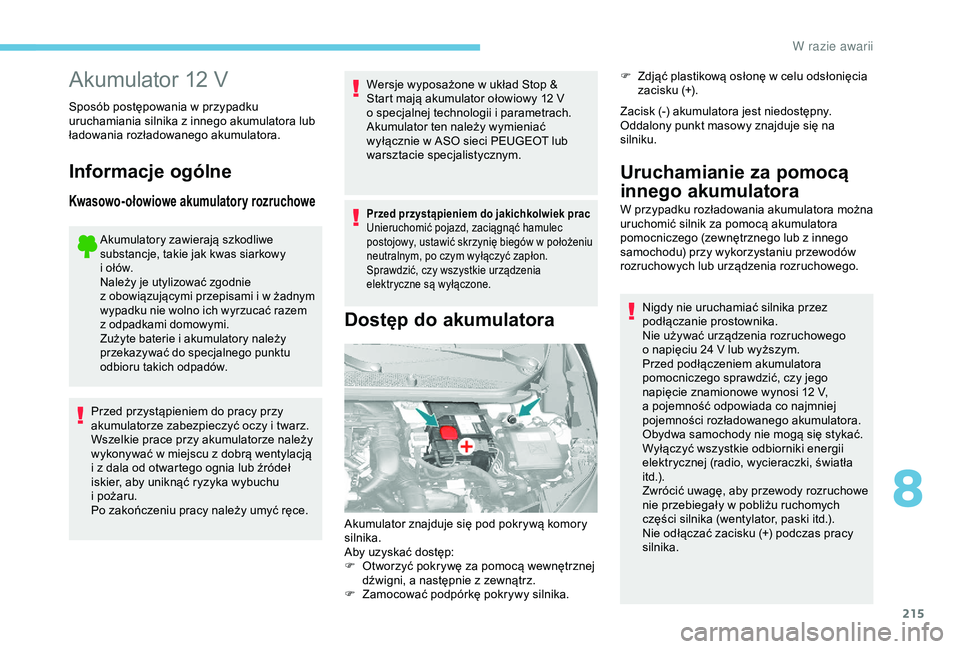

Akumulator 12 V
Sposób postępowania w przypadku
u ruchamiania silnika z innego akumulatora lub
ładowania rozładowanego akumulatora.
Informacje ogólne
Kwasowo-ołowiowe akumulatory rozruchowe
Akumulatory zawierają szkodliwe
substancje, takie jak kwas siarkowy
i
ołów.
Należy je utylizować zgodnie
z
obowiązującymi przepisami i w żadnym
wypadku nie wolno ich wyrzucać razem
z
odpadkami domowymi.
Zużyte baterie i
akumulatory należy
przekazywać do specjalnego punktu
odbioru takich odpadów.
Przed przystąpieniem do pracy przy
akumulatorze zabezpieczyć oczy i twarz.
Wszelkie prace przy akumulatorze należy
wykonywać w
miejscu z dobrą wentylacją
i
z dala od otwartego ognia lub źródeł
iskier, aby uniknąć ryzyka wybuchu
i
pożaru.
Po zakończeniu pracy należy umyć ręce. Wersje wyposażone w
układ Stop &
Start mają akumulator ołowiowy 12 V
o specjalnej technologii i parametrach.
Akumulator ten należy wymieniać
wyłącznie w ASO sieci PEUGEOT lub
warsztacie specjalistycznym.
Przed przystąpieniem do jakichkolwiek prac
Unieruchomić pojazd, zaciągnąć hamulec
postojowy, ustawić skrzynię biegów w
położeniu
neutralnym, po czym wyłączyć zapłon.
Sprawdzić, czy wszystkie urządzenia
elektryczne są wyłączone.
Dostęp do akumulatora
F Zdjąć plastikową osłonę w celu odsłonięcia
zacisku (+).
Zacisk (-) akumulatora jest niedostępny.
Oddalony punkt masowy znajduje się na
silniku.
Akumulator znajduje się pod pokrywą komory
silnika.
Aby uzyskać dostęp:
F

O

tworzyć pokrywę za pomocą wewnętrznej
dźwigni, a

następnie z

zewnątrz.
F

Z

amocować podpórkę pokrywy silnika.
Uruchamianie za pomocą
innego akumulatora
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub z innego
samochodu) przy wykorzystaniu przewodów
rozruchowych lub urządzenia rozruchowego.
Nigdy nie uruchamiać silnika przez
podłączanie prostownika.
Nie używać urządzenia rozruchowego
o
napięciu 24 V lub wyższym.
Przed podłączeniem akumulatora
pomocniczego sprawdzić, czy jego
napięcie znamionowe wynosi 12
V,
a
pojemność odpowiada co najmniej
pojemności rozładowanego akumulatora.
Obydwa samochody nie mogą się stykać.
Wyłączyć wszystkie odbiorniki energii
elektrycznej (radio, wycieraczki, światła
i t d .) .
Zwrócić uwagę, aby przewody rozruchowe
nie przebiegały w
pobliżu ruchomych
części silnika (wentylator, paski itd.).
Nie odłączać zacisku (+) podczas pracy
silnika.
8
W
