2018 PEUGEOT 2008 ESP

124
Systém pro zabránění
natankování nesprávného
paliva (naftové motory)
(Podle země prodeje produktu.)
U vozidel se vznětovým motorem má hrdlo
palivové nádrže mechanické zařízení proti
načerpání benzinu. Předchází se tak poškození
motoru způsobenému tímto nedopatřením.
Zařízení je umístěné na hrdlu nádrže, je
viditelné po odšroubování uzávěru.
Používání
Palivo můžete i nadále doplnit přelitím
z kanystru.
Nástavec kanystru se nesmí dotýkat
vstupní klapky a
palivo je nutné vlévat
pomalu, jinak nebude zajištěn jeho
správný průtok.
Cesta do zahraničí
Pistole pro tankování nafty se mohou
v
jednotlivých zemích lišit a přítomnost
zařízení proti záměně paliva tak může
znemožnit doplnění paliva do nádrže.
Ne všechna vozidla se vznětovým
motorem jsou vybavena zařízením pro
zabránění načerpání jiného typu paliva,
proto vám doporučujeme, abyste si ještě
před výjezdem do zahraničí v
ser visní
síti PEUGEOT ověřili, zda je vaše vozidlo
uzpůsobeno pro typy pistolí čerpacích
stanic používaných ve státě, do kterého
cestujete.
Při pokusu o zasunutí pistole pro tankování
benzínu do nádrže vozidla se vznětovým
motorem tato pistole neotevře vstupní klapku.
Tímto způsobem systém zabrání natankování
nesprávného paliva.
Nesnažte se pistoli zasunout násilím
a

použijte pistoli pro tankování nafty.
Tažné zařízení
Rozdělení nákladu
F U místěte náklad v přívěsu tak, aby se
nejtěžší předměty nacházely co nejblíže
nápravě a svislé zatížení tažného zařízení
bylo blízko přípustného maxima (nesmí ho
však překročit). Používejte tažná zařízení s neupravenými
kabelovými svazky, schválená společností
PEUGEOT. Doporučuje se, aby montáž
provedl ser vis sítě PEUGEOT nebo jiný
odborný ser vis.
V případě montáže závěsného zařízení
mimo ser visní síť PEUGEOT musí být
tato bezpodmínečně provedena v
souladu
s pokyny výrobce vozidla.
Při použití schváleného tažného zařízení
se automaticky deaktivují některé funkce
asistenčních nebo manévrovacích
systémů.
Dodržujte maximální povolené hmotnosti
tažených přívěsů a jízdních souprav,
které jsou uvedeny ve velkém technickém
průkazu, na štítku výrobce a rovněž v
kapitole Technické charakteristiky této
příručky.
Dodržování maximálního povoleného
svislého zatížení (koule tažného zařízení)
zahrnuje rovněž používání příslušenství
(nosiče jízdních kol, boxy atd.).
Hustota vzduchu se snižuje se zvyšující se
nadmořskou výškou, což má za následek
snížení výkonu motoru. Na každých dalších
1
000 metrů nadmořské výšky je třeba snížit
maximální hmotnost přívěsu o 10 %.
Dodržujte předpisy platné v zemi, ve které
vozidlo používáte.
Pr

128
Otočením klíče ve směru pohybu hodinových
ručiček odjistěte upevňovací mechanismus
koule.
Vezměte pevně kouli do jedné ruky, druhou
rukou stlačte otočný ovladač a otočte jím ve
směru pohybu hodinových ručiček až na doraz.
Vyjměte kouli z držáku.
Vyjměte klíč, aby se při ukládání koule
nepoškodil.Upozorňujeme, že koule je těžká
(cca
3,5 kg). Riziko zranění! Nasaďte ochranný kryt na kulový čep.
Uložte kouli do vaku.
Do upevňovacího držáku vložte ochrannou
zátku.
Údržba
Správná funkce tažného zařízení je zajištěna
pouze tehdy, je-li toto udržováno v
čistém stavu.
Před mytím vozidla vysokotlakým proudem vody
musí být elektrická zásuvka sklopena, koule
demontována a zátka zasunuta do držáku.
V
případě potřeby jakéhokoli typu zásahu
na tažném zařízení se obraťte na ser vis sítě
PEUGEOT nebo na jiný odborný ser vis.
Uložení
Je doporučeno uložit kouli pokud možno do
úložné přihrádky pod podlahou zavazadlového
prostoru.
Upevněte kouli pomocí provázku obalu.
Nikdy nenechávejte kouli volně položenou
v zavazadlovém prostoru. V případě
prudkého brzdění by mohla představovat
nebezpečí pro cestující ve vozidle.
Kromě jiného by mohlo dojít k poškození
zavazadlového prostoru a samotné koule.
Sněhové řetězy
Sněhové řetězy zlepšují přilnavost
a chování vozidla při brzdění
v
zimních podmínkách.
Sněhové řetězy smějí být montovány
pouze na přední kola. Nesmějí být použity
na dojezdové rezer vní kolo.
Respektujte nařízení a
předpisy pro
používání sněhových řetězů platné v
dané
zemi a

maximální povolenou rychlost.
Pr

132
4.Akumulátor / pojistky.
5. Pojistková skříňka.
6. Vzduchový filtr.
7. Měrka hladiny motorového oleje.
8. Uzávěr otvoru pro doplňování motorového
oleje.
9. Oddělený ukostřovací bod (svorka „-“)
10. Odvzdušňovací čerpadlo (podle typu
motoru).
Kontrola hladin náplní
Pravidelně provádějte kontrolu výšky hladiny
náplní v souladu s dokumentem plán údržby
výrobce. V případě potřeby kapalinu doplňte,
pokud není výslovně uvedeno jinak.
V
případě velkého úbytku kapaliny nechte
příslušný okruh prověřit v
ser visu sítě
PEUGEOT nebo v
jiném odborném ser visu.
Tato kapalina musí odpovídat
doporučením výrobce vozu a jeho motoru.
Při práci pod kapotou motoru buďte velmi
opatrní, protože některé části motoru
mohou být velmi horké (nebezpečí
popálení) a
ventilátor se může kdykoliv
rozeběhnout (i
při vypnutém zapalování).
Použité látky
Zabraňte dlouhodobému styku upotřebeného
oleje a dalších provozních kapalin s kůží.
Tyto kapaliny jsou většinou zdraví škodlivé,
či
přímo žíravé.
Nevylévejte použitý olej ani kapaliny do
kanalizačního potrubí či na zem.
Použitý olej předejte pracovníkům
ser visu sítě PEUGEOT nebo jiného
odborného ser visu a
zlikvidujte také
nádoby, které byly pro tento účel určeny.
Hladina motorového oleje
Kontrola se provádí buď při zapnutí
zapalování prostřednictvím ukazatele
množství oleje na přístrojové desce
(u
vozidel vybavených elektrickou
měrkou), nebo prostřednictvím měrky
oleje.
Pro dosažení věrohodného výsledku
musí být vaše vozidlo odstaveno na
vodorovném podkladu, s motorem
vypnutým po dobu alespoň 30 minut.
Doplňování oleje mezi dvěma pravidelnými
prohlídkami (nebo výměnami oleje) je normální.
Společnost PEUGEOT doporučuje provádět
kontrolu oleje a případně jeho doplnění po
každých 5
000 ujetých km.
Kontrola pomocí měrky oleje
Umístění ruční měrky je znázorněno na
příslušném schématu motorového prostoru.
F
U
chopte měrku za barevný konec a celou ji
vytáhněte.
F

O
třete konec měrky pomocí čisté, netřepivé
tkaniny.
F

Z
asuňte měrku zpět na její místo až na
doraz a znovu ji vytáhněte, abyste se
podívali na olejovou stopu: hladina oleje se
musí nacházet mezi značkami A a B .
A = MA X
B = MIN
Pokud zjistíte, že se hladina nachází nad
značkou A nebo pod značkou B , nespouštějte
motor .
-

P
okud je překročena hladina MAX
(nebezpečí poškození motoru), obraťte
se na ser vis sítě PEUGEOT nebo na jiný
odborný ser vis.
-

P
okud je hladina pod značkou MIN , je nutné
motorový olej doplnit.
Praktick

135
Jakmile to dopravní situace umožní,
regenerujte filtr jízdou rychlostí alespoň
60 km/h, a to až do zhasnutí kontrolky.
Jestliže kontrolka nadále svítí, znamená to
nedostatečné množství aditiva do nafty.
Více informací o kontrole hladin náplní
a především o hladině aditiva do motorové
nafty naleznete v příslušné kapitole.
U
nového vozidla se mohou pr vní
regenerace filtru projevit zápachem
„spáleniny“, což je normální.
Po delší jízdě vozidla velmi nízkou
rychlostí nebo chodu motoru naprázdno
lze ve výjimečných případech při
akceleraci zpozorovat emise vodních par
z
výfuku. Nemají vliv na chování vozidla
ani na životní prostředí.
Mechanická převodovka
Převodovka nevyžaduje žádnou
údržbu (výměna oleje se neprovádí).
Robotizovaná převodovka
Převodovka nevyžaduje žádnou
údržbu (výměna oleje se neprovádí).
Automatická převodovka
Převodovka nevyžaduje žádnou
údržbu (výměna oleje se neprovádí).
Brzdové destičky
Rychlost opotřebení brzd závisí na
způsobu řízení, zejména u vozidel
provozovaných ve městě a
na
krátké vzdálenosti. Může být nutné
nechat zkontrolovat stav brzd
i
v období mezi dvěma pravidelnými
prohlídkami vozidla.
Pokles hladiny brzdové kapaliny znamená
opotřebení brzdových destiček (pokud nedošlo
k

úniku z

okruhu).
Stav opotřebení brzdových
kotoučů a bubnů
Informace o kontrole opotřebení
b rzdových kotoučů poskytnou
pracovníci dealerské sítě PEUGEOT
nebo kvalifikovaného ser visu.
Parkovací brzda
Příliš dlouhý zdvih parkovací brzdy
nebo zjištění ztráty její účinnosti
znamená nutnost seřízení, a
to
i
v období mezi dvěma pravidelnými
servisními prohlídkami.
Kontrola systému musí být provedena
v

ser visní síti PEUGEOT nebo v jiném
odborném servisu.
Kola a pneumatiky
Tlak ve všech pneumatikách včetně
rezer vního kola je třeba kontrolovat
v
nezahřátém stavu, a to nejméně
jednou měsíčně a
před delší cestou.
Hodnoty tlaku uvedené na štítku platí pro
nezahřáté pneumatiky. Jestliže jste s
vozidlem
jeli déle než 10
minut nebo jste ujeli více než
10

km rychlostí vyšší než 50 km/h, bude nutné
k

hodnotám tlaku huštění pneumatik uvedeným
na štítku přičíst 0,3
barů (30 kPa).
Podhuštěné pneumatiky zvyšují spotřebu
paliva. Nesprávný tlak vzduchu v
pneumatikách
způsobuje předčasné opotřebení pneumatik
a

má negativní vliv na ovladatelnost vozidla na
vozovce – hrozí nebezpečí nehody!
7
Pr

137

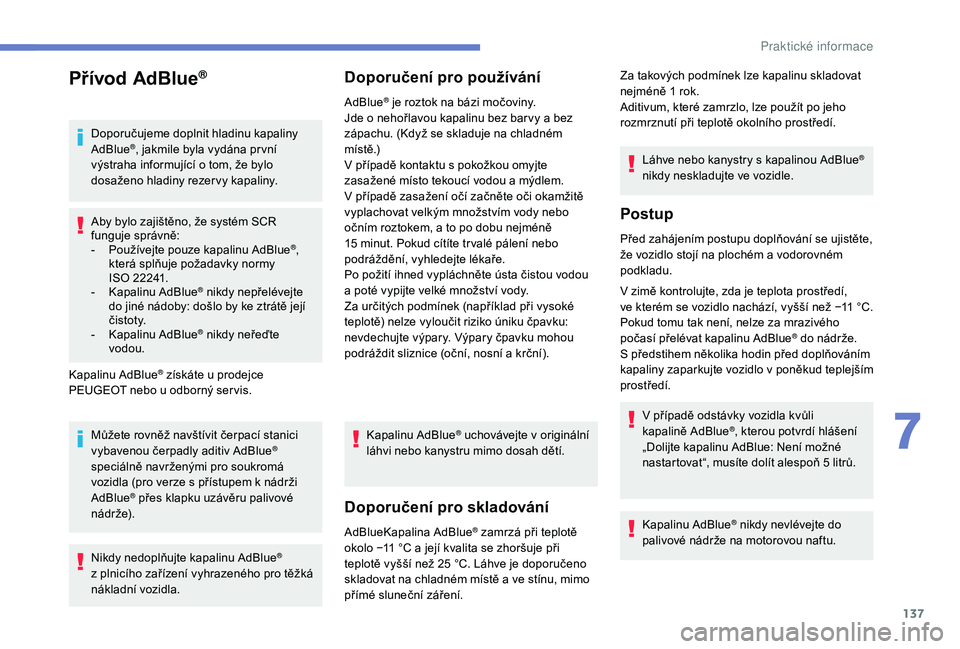

Přívod AdBlue®
Doporučujeme doplnit hladinu kapaliny
AdBlue®, jakmile byla vydána pr vní
výstraha informující o tom, že bylo
dosaženo hladiny rezer vy kapaliny.
Aby bylo zajištěno, že systém SCR
funguje správně:
-

P

oužívejte pouze kapalinu AdBlue
®,
která splňuje požadavky normy
ISO

22241.
-
K

apalinu AdBlue
® nikdy nepřelévejte
do jiné nádoby: došlo by ke ztrátě její
č i stot y.
-
K

apalinu AdBlue
® nikdy neřeďte
vodou.
Kapalinu AdBlue
® získáte u prodejce
P
EUGEOT nebo u odborný ser vis.
Můžete rovněž navštívit čerpací stanici
vybavenou čerpadly aditiv AdBlue
®
speciálně navrženými pro soukromá
vozidla (pro verze s

přístupem k

nádrži
AdBlue
® přes klapku uzávěru palivové
nádrže).
Nikdy nedoplňujte kapalinu AdBlue
®
z

plnicího zařízení vyhrazeného pro těžká
nákladní vozidla.
Doporučení pro používání
Kapalinu AdBlue® uchovávejte v originální
l
áhvi nebo kanystru mimo dosah dětí.
Doporučení pro skladování
AdBlue® je roztok na bázi močoviny.
Jde

o

nehořlavou kapalinu bez bar vy a bez
zápachu. (Když se skladuje na chladném
místě.)
V

případě kontaktu s pokožkou omyjte
zasažené místo tekoucí vodou a
mýdlem.
V

případě zasažení očí začněte oči okamžitě
vyplachovat velkým množstvím vody nebo
očním roztokem, a
to po dobu nejméně
15

minut. Pokud cítíte tr valé pálení nebo
podráždění, vyhledejte lékaře.
Po požití ihned vypláchněte ústa čistou vodou
a

poté vypijte velké množství vody.
Za určitých podmínek (například při vysoké
teplotě) nelze vyloučit riziko úniku čpavku:
nevdechujte výpary. Výpary čpavku mohou
podráždit sliznice (oční, nosní a
krční).
AdBlueKapalina AdBlue
® zamrzá při teplotě
okolo −11

°C a

její kvalita se zhoršuje při
teplotě vyšší než 25

°C. Láhve je doporučeno
skladovat na chladném místě a
ve stínu, mimo
přímé sluneční záření. Láhve nebo kanystry s
kapalinou AdBlue
®
nikdy neskladujte ve vozidle.
Postup
Před zahájením postupu doplňování se ujistěte,
že vozidlo stojí na plochém a vodorovném
podkladu.
V
zimě kontrolujte, zda je teplota prostředí,
ve
kterém se vozidlo nachází, vyšší než −11 °C.
Pokud tomu tak není, nelze za mrazivého
počasí přelévat kapalinu AdBlue
® do nádrže.
S

předstihem několika hodin před doplňováním
kapaliny zaparkujte vozidlo v
p

oněkud teplejším
prostředí.
V

případě odstávky vozidla kvůli
kapalině AdBlue
®, kterou potvrdí hlášení
„Dolijte kapalinu AdBlue: Není možné
nastartovat“, musíte dolít alespoň 5
litrů.
Kapalinu AdBlue
® nikdy nevlévejte do
palivové nádrže na motorovou naftu.
Za takových podmínek lze kapalinu skladovat
nejméně 1

rok.
Aditivum, které zamrzlo, lze použít po jeho
rozmrznutí při teplotě okolního prostředí.
7
Praktick

138

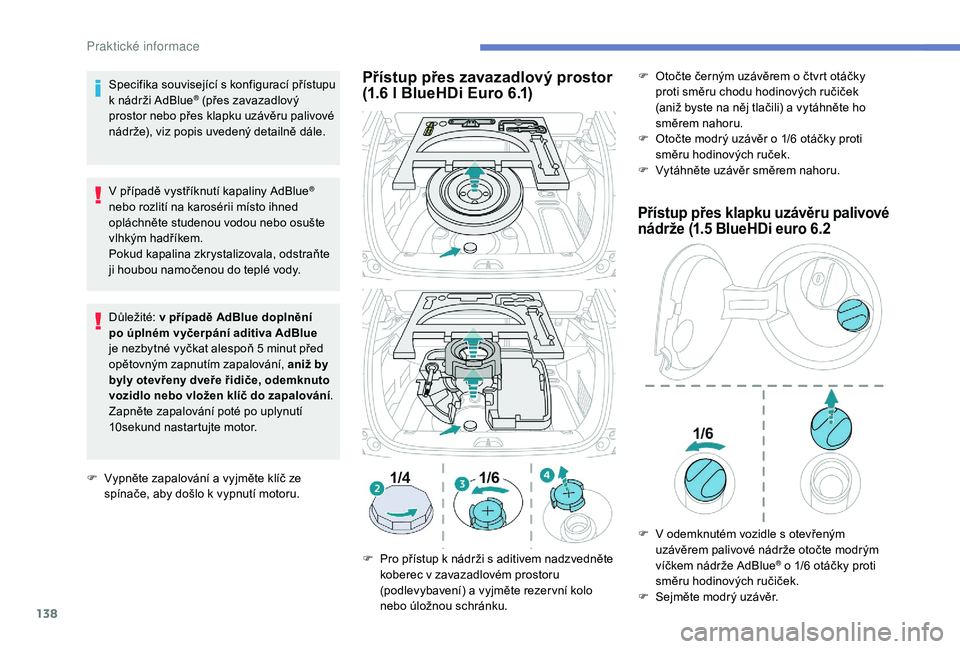

Specifika související s konfigurací přístupu
k nádrži AdBlue® (přes zavazadlový
prostor nebo přes klapku uzávěru palivové
nádrže), viz popis uvedený detailně dále.
V

případě vystříknutí kapaliny AdBlue
®
nebo rozlití na karosérii místo ihned
opláchněte studenou vodou nebo osušte
vlhkým hadříkem.
Pokud kapalina zkrystalizovala, odstraňte
ji houbou namočenou do teplé vody.
Důležité: v případě AdBlue doplnění
po úplném vyčerpání aditiva AdBlue
je nezbytné vyčkat alespoň 5 minut před
opětovným zapnutím zapalování, aniž by
byly otevřeny dveře řidiče, odemknuto
vozidlo nebo vložen klíč do zapalování .
Zapněte zapalování poté po uplynutí
10sekund nastartujte motor.
F

V

ypněte zapalování a

vyjměte klíč ze
spínače, aby došlo k vypnutí motoru.
Přístup přes zavazadlový prostor
(1.6 l BlueHDi Euro 6.1)F Otočte černým uzávěrem o čtvrt otáčky
proti směru chodu hodinových ručiček
(aniž
byste na něj tlačili) a vytáhněte ho
směrem nahoru.
F

O
točte modrý uzávěr o 1/6 otáčky proti
směru hodinových ruček.
F

V
ytáhněte uzávěr směrem nahoru.
F

P

ro přístup k nádrži s aditivem nadzvedněte
koberec v zavazadlovém prostoru
(podlevybavení) a vyjměte rezer vní kolo
nebo úložnou schránku.
Přístup přes klapku uzávěru palivové
nádrže (1.5 BlueHDi euro 6.2
F V odemknutém vozidle s otevřeným
uzávěrem palivové nádrže otočte modrým
víčkem nádrže AdBlue
® o 1/6 otáčky proti
směru hodinových ručiček.
F

S

ejměte modrý uzávěr.
Praktick

139
Tankování
F Obstarejte si kanystr nebo láhev s kapalinou
AdBlue®. Nejpr ve zkontrolujte datum
spotřeby, pozorně si přečtěte pokyny
k

použití uvedené na etiketě a poté přelijte
obsah kanystru nebo láhve do nádržky na
kapalinu AdBlue.
nebo
F

Z

asuňte plnicí pistoli kapaliny AdBlue
®
a

doplňujte nádrž, dokud se plnicí pistole
automaticky nevypne.
Důležité:
-

A

by nádrž AdBlue
® nepřetekla,
doporučuje se postupovat takto:
•

P

oužívat při doplňování kapaliny
nádoby AdBlue
® o obsahu 10 až
1
3

litrů.
nebo
•

P

ři čerpání na čerpací stanici
nezkoušet po pr vním automatickém
vypnutí plnicí pistole.
-

P

okud došlo k

úplnému vyčerpání
nádrže s

kapalinou AdBlue
® –
což potvrzuje výstražné hlášení
a

nemožnost nastartovat motor – je
třeba doplnit alespoň 5

litrů kapaliny.
Po doplnění
Přístup prostřednictvím
zavazadlového prostoru (1,6 l
BlueHDi Euro 6.1)
F Namontujte modrý uzávěr zpět na hrdlo nádrže a otočte jej o 1/6 otáčky po směru
hodinových ruček až na doraz.
F

U
místěte zpět černý uzávěr a otočte jím o
čtvrt otáčky ve směru chodu hodinových
ručiček (aniž byste na něj tlačili). Ověř te,
že se kontrolní značka na uzávěru nachází
přímo proti kontrolní značce na držáku.
F

P
odle vybavení vraťte rezer vní kolo a/nebo
úložnou schránku na své místo na dno
zavazadlového prostoru.
F

V
ložte zpět koberec zavazadlového
prostoru a zavřete výklopné dveře.
Vstup přes klapku palivové
nádrže (1,5 l BlueHDi Euro 6.2)
F Namontujte modrý uzávěr zpět na hrdlo nádrže a otočte jej o 1/6 otáčky po směru
hodinových ruček až na doraz.
F

Z
avřete klapku uzávěru palivové nádrže.
Láhve nebo kanystry od kapaliny
AdBlue
® nevyhazujte do běžného
domácího odpadu.
Použijte kontejner vyhrazený k tomuto
účelu nebo nádoby odevzdejte v ser visu.
7
Praktick

140
Zastavení motoru z důvodu
vyčerpání paliva (diesel)
U vozidla vybaveného motorem HDi je v
případě úplného vyčerpání paliva nutné
odvzdušnit palivový okruh.
U vozidel vybavených ručním odvzdušňovacím
čerpadlem si prostudujte zobrazení motorového
prostoru.
Pokud je nádrž vašeho vozidla vybavena
zařízením bránícím načerpání jiného typu
paliva , vyhledejte si informace v příslušné kapitole.
Jestliže motor nenastartuje na pr vní
pokus, nepokračujte ve startování
a
zopakujte postup od začátku.
Motor 1,5 BlueHDi (euro 6,2)
F Do palivové nádrže doplňte alespoň 5 litrů n af t y.
F

Z
apněte zapalování (bez nastartování
motoru).
F

V
yčkejte přibližně 1 minutu a vypněte
zapalování.
F

S
pusťte startér pro nastartování motoru.
V
případě, že se motor nerozběhne, zopakujte
postup.
1, BlueHDi (Euro 6.1)
F Do palivové nádrže doplňte alespoň 5 litrů n af t y.
F

Z
apněte zapalování (bez nastartování
motoru).
F

V
yčkejte přibližně 6 sekund a vypněte
zapalování.
F

P
ostup opakujte 10krát.
F

S
pusťte startér pro nastartování motoru.
1,6 l e-HDi
F Do palivové nádrže doplňte alespoň 5 litrů n af t y.
F

O
tevřete kapotu motoru.
F

J
e-li třeba, vycvaknutím ozdobného krytu si
zajistěte přístup k
plnicímu čerpadlu.
F

P
umpujte odvzdušňovacím čerpadlem až
do pocitu zvýšeného odporu (při pr vním
stlačení může být čerpadlo tuhé).
F

Z
apněte startér pro spuštění motoru (v
případě, že motor nenastartuje na pr vní
pokus, vyčkejte přibližně 15 sekund a poté
postup zopakujte).
F

P
okud se motor nespustí ani po několika
pokusech, znovu zapumpujte plnicím
čerpadlem a
poté zopakujte pokus
o
spuštění motoru.
F

U
místěte ozdobný kryt motoru na jeho místo
a
zacvakněte jej.
F

Z
avřete kapotu motoru.
Sada pro dočasnou
opravu pneumatiky
Naskenujte QR kód na straně 3 pro
zobrazení názorných videí.
Sada složená z kompresoru a kartuše s
vyplňovacím přípravkem umožňuje provést
dočasnou opravu pneumatiky, aby bylo
možné dojet s vozidlem do nejbližšího ser visu.
Opravu je možné provést ve většině případů
proražení pneumatiky, ke kterému dojde na
běhounu nebo na bočnici pneumatiky.
Přístup k s adě
Tato sada je umístěná v úložné schránce pod
p odlážkou zavazadlového prostoru.
Porucha na cestě
