2018 OPEL ZAFIRA C Instruksjonsbok

Pleie av bilen263Skifte viskerblad
Løft viskerarmen inntil den blir
stående i utfelt posisjon, trykk på
knappen for å frigjøre viskerbladet og fjern dette.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.
Viskerblad på bakruten
Løft viskerarmen. Løsne viskerbladet
som vist på bildet, og ta det av.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.
Skifte pære
Slå av tenningen og de aktuelle
bryterne, eller lukk dørene.
Nye glødelamper må bare holdes i
sokkelen. Berør ikke pæreglasset
med bare hender.
Bruk kun samme type pære ved
utskiftingen.
Skift hovedlyspærer fra inne i motor‐
rommet.
Pærekontroll
Slå på tenningen, og sett på og
kontroller lysene etter utskifting av en lyspære.
Halogenhovedlys Halogenhovedlys med separate
lyspærer for nærlys og fjernlys. Side‐
lys og kjørelys er utformet som LED-
lamper og kan ikke byttes.

264Pleie av bilen
Nærlys (1) utvendig lyspære.
Fjernlys ( 2) innvendig lyspære.
Blinklys foran ( 3)
Nærlys (1)
1. Skru dekselet mot urviseren, og ta
det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektorhuset.
3. Fjern pæren fra kontakten ved å trekke.
4. Bytt pære og koble den til kontak‐
ten.
5. Skyv inn pæreholderen, slik at festeknastene går i inngrep med
utsparingene i reflektorhuset og
drei med urviseren for å feste den.
6. Sett på dekselet, og skru det med
urviseren.

Pleie av bilen265Fjernlys (2)
1.Skru dekselet mot urviseren, og ta
det av.
2. Trekk pæreholderen ut av reflek‐ torhuset.
3. Fjern pæren fra kontakten ved åtrekke.
4. Bytt pære og koble den til kontak‐
ten.
5. Sett inn og skyv lyspæreholderen inn i reflektorhuset, ved å plassere
festeknasten i posisjon.
6. Sett på dekselet, og skru det med
urviseren.
Blinklys foran (3)
1. Drei pæreholderen mot venstre for å frigjøre den. Trekk pærekon‐
takten ut av reflektorhuset.

266Pleie av bilen2. Fjern pæren fra kontakten ved ådreie mot klokken og trekke.
3. Bytt og sett inn en ny pære i kontakten og dreie med klokken.
4. Sett lyspæreholderen i reflektor‐ huset, og drei med klokken.
LED-hovedlys
Hovedlys for nærlys og fjernlys, side‐ lys, kjørelys og blinklys er utformet
som LED-lamper og kan ikke byttes.
Lampene må repareres i et verksted
dersom det oppstår feil.
Tåkelys Lyspærene er tilgjengelige fra under‐
siden av bilen.
1. Fjern de utvendige skruene på dekselet som vist i illustrasjonen.
2. Hekt av dekslet.
Drei lyspæreholderen mot urvise‐ren, og fjern den fra reflektorhu‐
set.
3. Løsne lyspæreholderen fra kontakten ved å trykke på feste‐
knasten.
4. Fjern og bytt holderen med pære,
og fest til koblingen.
5. Sett lyspæreholderen inn i reflek‐ torhuset, drei med urviseren for å
feste.
6. Fest dekslet med skruene.

Pleie av bilen267Baklys
1. Hekt av skruedekslet.
2. Fjern skruene, merket med piler.
3. Trekk lysenheten forsiktig frafesteklemmene, og ta den ut.
4. Løsne kontakten fra lysenheten.
5. Fjern og bytt pæren ved å dreie på
holderen.
Venstre blinklys ( 1)
Baklys ( 2)
Bremselys ( 3)
Baklys med lysdiode (LED) til
baklys og bremselys
Bare blinklyset ( 1) kan erstattes.
Fjern og bytt pæren ved å dreie på
holderen.
6. Koble kontakten til lysenheten. 7. Monter lysenheten på festetap‐ pene og fest lysenheten med
skruene.
8. Koble til skruedekslet.

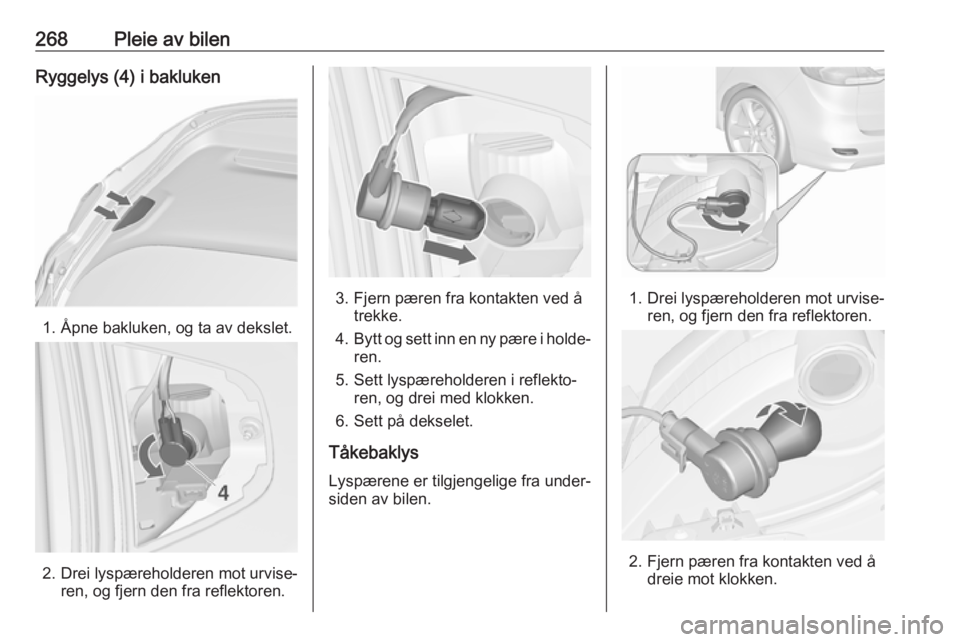

268Pleie av bilenRyggelys (4) i bakluken
1. Åpne bakluken, og ta av dekslet.
2. Drei lyspæreholderen mot urvise‐ren, og fjern den fra reflektoren.
3. Fjern pæren fra kontakten ved åtrekke.
4. Bytt og sett inn en ny pære i holde‐
ren.
5. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
6. Sett på dekselet.
Tåkebaklys
Lyspærene er tilgjengelige fra under‐
siden av bilen.1. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.
2. Fjern pæren fra kontakten ved å dreie mot klokken.

Pleie av bilen2693. Bytt og sett inn en ny pære ikontakten ved å dreie med klok‐
ken.
4. Sett pæreholderen inn i reflekto‐ ren, og drei med klokken for å
feste.
Pærekontroll
Slå på tenningen, og kontroller alle
lysene.
Blinklys på siden
For å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampen mot venstre side og fjern med den høyre enden.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren. Ta av dekselet.

270Pleie av bilen
2. Fjern pæren fra kontakten ved åtrekke.
3. Bytt pæren og sett den inn i holde‐
ren.
4. Skyv dekslet inn i huset.
Innvendige lys Kupélys foran, leselys Overlat pæreskift til et verksted.
Bagasjeromslys
Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ● foran til venstre i motorrommet● i biler med venstreratt, i kupeen, bak oppbevaringsrommet, eller i
biler med høyreratt, bak hanske‐
rommet
● bak et deksel på venstre side i bagasjerommet
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
