2018 OPEL VIVARO B Instruktionsbok

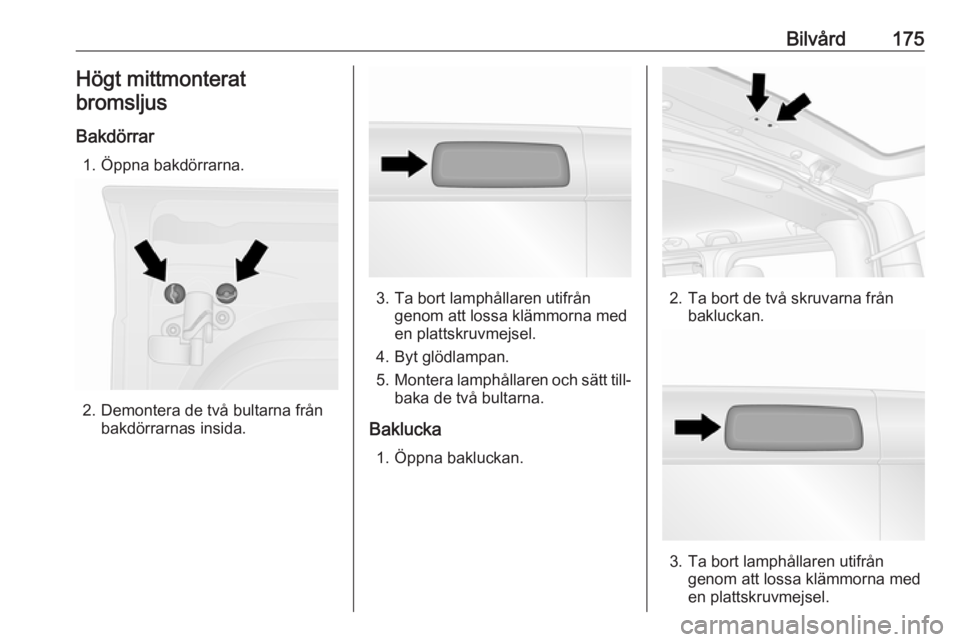

Bilvård175Högt mittmonterat
bromsljus
Bakdörrar 1. Öppna bakdörrarna.
2. Demontera de två bultarna från bakdörrarnas insida.
3. Ta bort lamphållaren utifrångenom att lossa klämmorna med
en plattskruvmejsel.
4. Byt glödlampan.
5. Montera lamphållaren och sätt till‐
baka de två bultarna.
Baklucka 1. Öppna bakluckan.2. Ta bort de två skruvarna från bakluckan.
3. Ta bort lamphållaren utifrån genom att lossa klämmorna med
en plattskruvmejsel.

176Bilvård4. Byt glödlampan.
5. Montera lamphållaren och sätt till‐
baka de två bultarna.

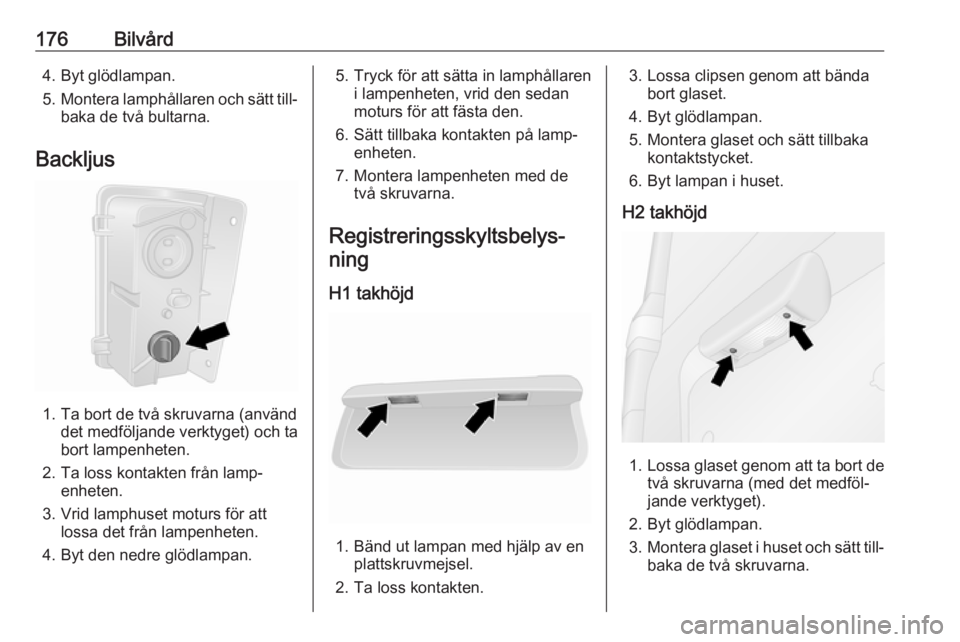

Backljus
1. Ta bort de två skruvarna (använd det medföljande verktyget) och ta
bort lampenheten.
2. Ta loss kontakten från lamp‐ enheten.
3. Vrid lamphuset moturs för att lossa det från lampenheten.
4. Byt den nedre glödlampan.
5. Tryck för att sätta in lamphållaren i lampenheten, vrid den sedan
moturs för att fästa den.
6. Sätt tillbaka kontakten på lamp‐ enheten.
7. Montera lampenheten med de två skruvarna.
Registreringsskyltsbelys‐ ning
H1 takhöjd
1. Bänd ut lampan med hjälp av en plattskruvmejsel.
2. Ta loss kontakten.
3. Lossa clipsen genom att bända bort glaset.
4. Byt glödlampan.
5. Montera glaset och sätt tillbaka kontaktstycket.
6. Byt lampan i huset.
H2 takhöjd
1. Lossa glaset genom att ta bort de
två skruvarna (med det medföl‐
jande verktyget).
2. Byt glödlampan.
3. Montera glaset i huset och sätt till‐
baka de två skruvarna.

Bilvård177Dimbakljus
1. Ta bort de två skruvarna (använddet medföljande verktyget) och ta
bort lampenheten.
2. Ta loss kontakten från lamp‐ enheten.
3. Vrid lamphuset moturs för att lossa det från lampenheten.
4. Byt den övre glödlampan.
5. Tryck för att sätta in lamphållaren i lampenheten, vrid den sedan
moturs för att fästa den.
6. Sätt tillbaka kontakten på lamp‐ enheten.
7. Montera lampenheten med de två skruvarna.
Kupébelysning
Innerbelysning fram och bak
1. Frigör linsenheten från clipsen och hållaren med en plan skruv‐
mejsel.
2. Byt glödlampan.
3. Montera lampglasenheten.
Bagagerumsbelysning
1. Frigör linsenheten från clipsen med en plan skruvmejsel.
2. Demontera den bakre kåpan från lampenheten.
3. Byt glödlampan.
4. Montera den bakre kåpan på lampenheten.

178BilvårdHandskfacksbelysning
1. Ta bort lampglasenheten med enplattskruvmejsel.
2. Byt glödlampan.
3. Montera lampglasenheten.
Instrumentpanelbelysning Låt en verkstad utföra lampbyte.
Elsystem
Säkringar Utför bytet enligt texten på den
defekta säkringen.
Det finns två säkringscentraler i bilen: ● på vänster sida av instrument‐ panelen, bakom en panel
● i motorrummet placerad bredvid batteriet
Observera!
Säkringscentralen i motorrummet
bör endast öppnas av verkstäder.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
Det finns olika typer av säkringar i
bilen.
Beroende på typen av säkring kan en utlöst säkring kännas igen på den
smälta tråden. Byt inte säkringen
förrän orsaken till felet har åtgärdats.

Bilvård179Det är lämpligt att ha med sig en
komplett uppsättning säkringar. Det
finns plats i säkringshållaren för lagr‐
ing av reservsäkringar.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan
att funktionen finns.
Observera!
Kanske gäller inte alla beskrivningar av säkringshållare i denna instruk‐
tionsbok inte för din bil. Se etiketten
på säkringshållaren i förekommande fall.
Utdragningsverktyg för säkringar
Det kan finnas en säkringsutdragare
på locket till säkringscentral, instru‐
mentpanel.
Stick på utdragningsverktyget
uppifrån eller från sidan på de olika
utförandena av säkringar och dra ut
säkringen.

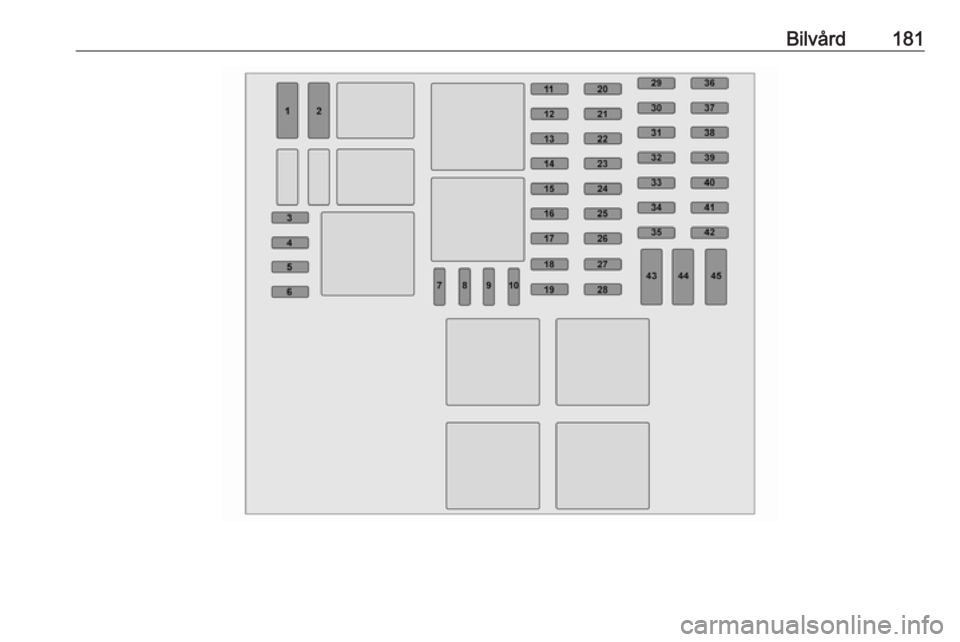

Säkringscentral, instrumentpanel
Säkringshållaren är placerad på
instrumentpanelens vänstra sida
bakom en klädselpanel.
Dra loss den övre delen av klädsel‐
panelen och ta bort den för att komma
åt säkringshållaren.
Placera inga föremål bakom denna
panel.

180BilvårdEn del kretsar kan skyddas av flera
säkringar.

Bilvård181

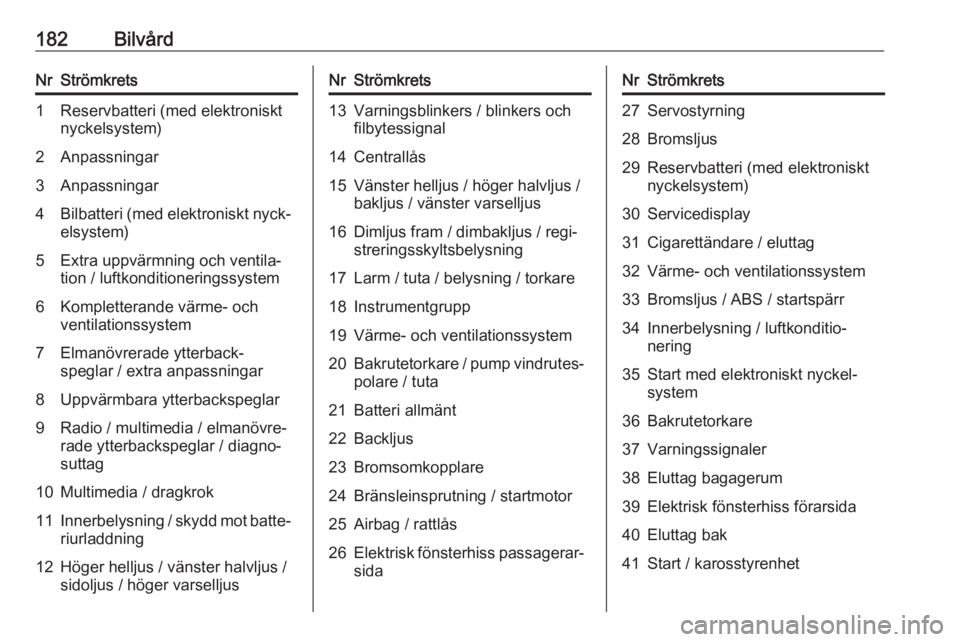

182BilvårdNrStrömkrets1Reservbatteri (med elektroniskt
nyckelsystem)2Anpassningar3Anpassningar4Bilbatteri (med elektroniskt nyck‐
elsystem)5Extra uppvärmning och ventila‐
tion / luftkonditioneringssystem6Kompletterande värme- och
ventilationssystem7Elmanövrerade ytterback‐
speglar / extra anpassningar8Uppvärmbara ytterbackspeglar9Radio / multimedia / elmanövre‐
rade ytterbackspeglar / diagno‐
suttag10Multimedia / dragkrok11Innerbelysning / skydd mot batte‐ riurladdning12Höger helljus / vänster halvljus /
sidoljus / höger varselljusNrStrömkrets13Varningsblinkers / blinkers och
filbytessignal14Centrallås15Vänster helljus / höger halvljus /
bakljus / vänster varselljus16Dimljus fram / dimbakljus / regi‐
streringsskyltsbelysning17Larm / tuta / belysning / torkare18Instrumentgrupp19Värme- och ventilationssystem20Bakrutetorkare / pump vindrutes‐
polare / tuta21Batteri allmänt22Backljus23Bromsomkopplare24Bränsleinsprutning / startmotor25Airbag / rattlås26Elektrisk fönsterhiss passagerar‐ sidaNrStrömkrets27Servostyrning28Bromsljus29Reservbatteri (med elektroniskt
nyckelsystem)30Servicedisplay31Cigarettändare / eluttag32Värme- och ventilationssystem33Bromsljus / ABS / startspärr34Innerbelysning / luftkonditio‐
nering35Start med elektroniskt nyckel‐
system36Bakrutetorkare37Varningssignaler38Eluttag bagagerum39Elektrisk fönsterhiss förarsida40Eluttag bak41Start / karosstyrenhet
