2018 OPEL VIVARO B Instruktionsbok

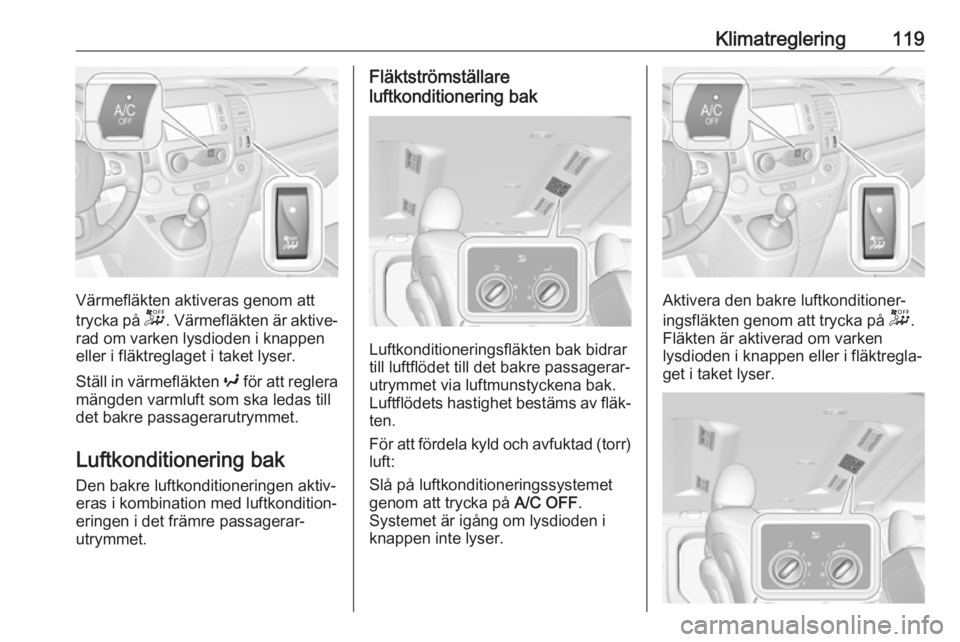

Klimatreglering119
Värmefläkten aktiveras genom att
trycka på -. Värmefläkten är aktive‐
rad om varken lysdioden i knappen
eller i fläktreglaget i taket lyser.
Ställ in värmefläkten y för att reglera
mängden varmluft som ska ledas till det bakre passagerarutrymmet.
Luftkonditionering bak
Den bakre luftkonditioneringen aktiv‐ eras i kombination med luftkondition‐
eringen i det främre passagerar‐
utrymmet.
Fläktströmställare
luftkonditionering bak
Luftkonditioneringsfläkten bak bidrar
till luftflödet till det bakre passagerar‐
utrymmet via luftmunstyckena bak.
Luftflödets hastighet bestäms av fläk‐ ten.
För att fördela kyld och avfuktad (torr)
luft:
Slå på luftkonditioneringssystemet genom att trycka på A/C OFF.
Systemet är igång om lysdioden i
knappen inte lyser.
Aktivera den bakre luftkonditioner‐
ingsfläkten genom att trycka på -.
Fläkten är aktiverad om varken
lysdioden i knappen eller i fläktregla‐
get i taket lyser.

120KlimatregleringStäll in fläkten < för att reglera mäng‐
den kyld luft som ska ledas till det
bakre passagerarutrymmet.
Parkeringsvärmare
Kylvätskevärmare
Den motoroberoende, bränsledrivna
kylvätskevärmaren ger snabb
uppvärmning av motorns kylvätska så att bilens kupé kan värmas utan att
motorn är igång.9 Varning
Använd inte systemet vid tank‐
ning, om det finns damm eller
antändbara ångor i luften, eller i
slutna utrymmen (t ex garage).
Innan systemet startas eller program‐
meras för att starta, ställ in bilens
klimatregleringssystem på värmning,
ställ in luftfördelningen på V och slå
på fläkten.
Stäng av den när den inte behövs.
Värmen stoppar automatiskt efter att
den programmerade tiden löpt ut.
Den slutar även att fungera om bilens bränslenivå sjunker för mycket.
Under drift används ström från bilens
batteri. Körtiden borde därför vara
minst lika länge som uppvärmningsti‐ den. Vid körning korta sträckor,
kontrollera bilbatteriet regelbundet
och ladda det vid behov.
För att säkerställa effektiv funktion,
aktivera parkeringsvärmaren en kort
stund en gång i månaden.
Styrenheter Timern eller fjärrkontrollen slår på och
av systemet och används för att
programmera specifika avresetider.Timer (typ A)1 Display:Visar förinställd, aktuell
tid eller förinställd tid,
temperatur, Y, Ö och x2 l:Justerar upp värdena3 7:Långt tryck: slår på
värmaren, kort tryck: slår på displayen eller bekräf‐
tar valet4 d:Långt tryck: slår av
värmaren, kort tryck: slår på displayen eller
stänger menyn5 k:Justerar ner värdena

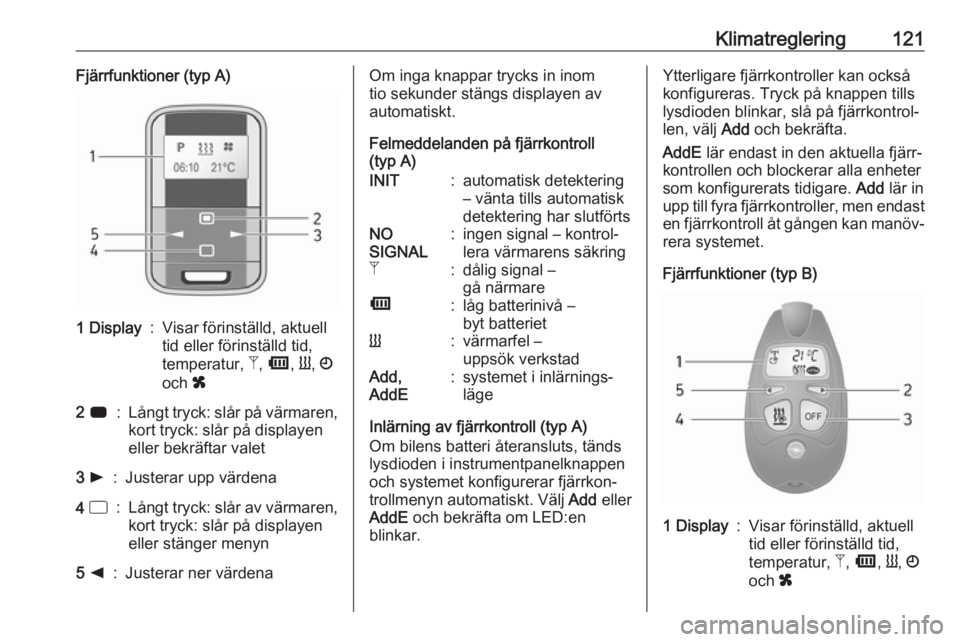

Klimatreglering121Fjärrfunktioner (typ A)1 Display:Visar förinställd, aktuell
tid eller förinställd tid,
temperatur, Z, Ü , Y , Ö
och x2 7:Långt tryck: slår på värmaren,
kort tryck: slår på displayen
eller bekräftar valet3 l:Justerar upp värdena4 d:Långt tryck: slår av värmaren,
kort tryck: slår på displayen
eller stänger menyn5 k:Justerar ner värdenaOm inga knappar trycks in inom
tio sekunder stängs displayen av automatiskt.
Felmeddelanden på fjärrkontroll
(typ A)INIT:automatisk detektering
– vänta tills automatisk
detektering har slutförtsNO
SIGNAL:ingen signal – kontrol‐
lera värmarens säkringZ:dålig signal –
gå närmareÜ:låg batterinivå –
byt batterietY:värmarfel –
uppsök verkstadAdd,
AddE:systemet i inlärnings‐
läge
Inlärning av fjärrkontroll (typ A)
Om bilens batteri återansluts, tänds
lysdioden i instrumentpanelknappen
och systemet konfigurerar fjärrkon‐
trollmenyn automatiskt. Välj Add eller
AddE och bekräfta om LED:en
blinkar.
Ytterligare fjärrkontroller kan också
konfigureras. Tryck på knappen tills
lysdioden blinkar, slå på fjärrkontrol‐
len, välj Add och bekräfta.
AddE lär endast in den aktuella fjärr‐
kontrollen och blockerar alla enheter
som konfigurerats tidigare. Add lär in
upp till fyra fjärrkontroller, men endast en fjärrkontroll åt gången kan manöv‐
rera systemet.
Fjärrfunktioner (typ B)1 Display:Visar förinställd, aktuell
tid eller förinställd tid,
temperatur, Z, Ü , Y , Ö
och x

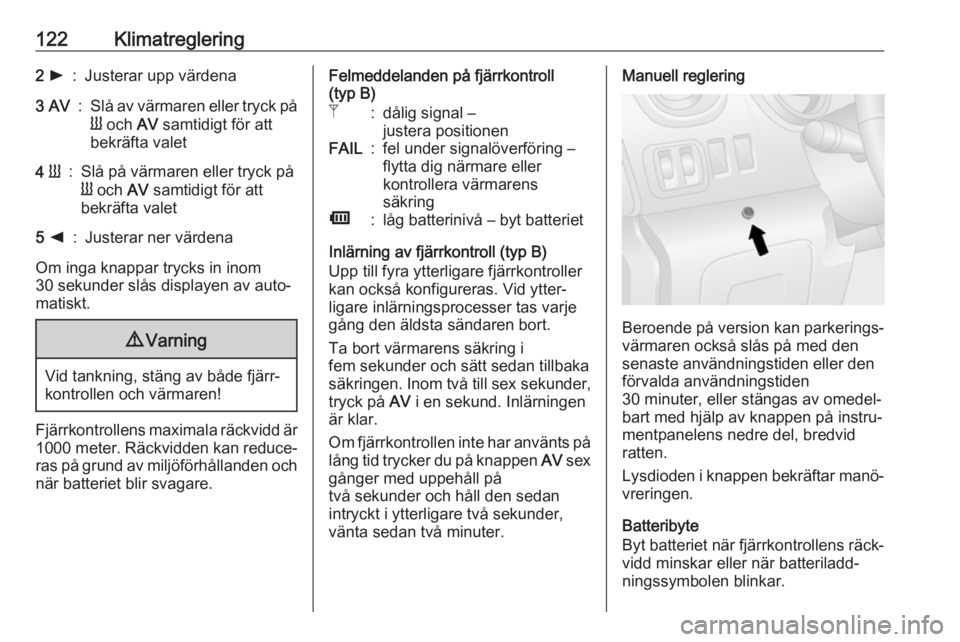

122Klimatreglering2 l:Justerar upp värdena3 AV:Slå av värmaren eller tryck på
Y och AV samtidigt för att
bekräfta valet4 Y:Slå på värmaren eller tryck på
Y och AV samtidigt för att
bekräfta valet5 k:Justerar ner värdena
Om inga knappar trycks in inom
30 sekunder slås displayen av auto‐
matiskt.
9 Varning
Vid tankning, stäng av både fjärr‐
kontrollen och värmaren!
Fjärrkontrollens maximala räckvidd är
1000 meter . Räckvidden kan reduce‐
ras på grund av miljöförhållanden och när batteriet blir svagare.
Felmeddelanden på fjärrkontroll
(typ B)Z:dålig signal –
justera positionenFAIL:fel under signalöverföring –
flytta dig närmare eller
kontrollera värmarens
säkringÜ:låg batterinivå – byt batteriet
Inlärning av fjärrkontroll (typ B)
Upp till fyra ytterligare fjärrkontroller kan också konfigureras. Vid ytter‐
ligare inlärningsprocesser tas varje
gång den äldsta sändaren bort.
Ta bort värmarens säkring i
fem sekunder och sätt sedan tillbaka
säkringen. Inom två till sex sekunder,
tryck på AV i en sekund. Inlärningen
är klar.
Om fjärrkontrollen inte har använts på
lång tid trycker du på knappen AV sex
gånger med uppehåll på
två sekunder och håll den sedan
intryckt i ytterligare två sekunder,
vänta sedan två minuter.
Manuell reglering
Beroende på version kan parkerings‐ värmaren också slås på med den
senaste användningstiden eller den
förvalda användningstiden
30 minuter, eller stängas av omedel‐
bart med hjälp av knappen på instru‐
mentpanelens nedre del, bredvid
ratten.
Lysdioden i knappen bekräftar manö‐
vreringen.
Batteribyte
Byt batteriet när fjärrkontrollens räck‐
vidd minskar eller när batteriladd‐
ningssymbolen blinkar.

Klimatreglering123Öppna locket, byt batteriet (typ A:
CR 2430, typ B: 2CR 11108 eller
likvärdigt) och se till att det nya
batteriet är korrekt installerat med
plussidan ( <) mot pluspolerna. Sätt
dit locket ordentligt.
Kassera gamla batterier enligt
gällande miljöföreskrifter.
Batterierna får inte slängas i hushålls‐
soporna. De måste lämnas till åter‐
vinning på lämpliga återvinnings‐
stationer.
Användning (typ A)
Värme Y
Välj Y i menyfältet och bekräfta
genom att trycka på G. Den förin‐
ställda värmningstiden, t ex L 30
blinkar på displayen. Inställningen från fabrik är 30 minuter.
Ställ in värmningstiden med k eller
l och bekräfta. Värdet kan ställas in
på mellan tio och 120 minuter. Obser‐ vera uppvärmningstiden med tanke
på effektförbrukningen.
Stäng av genom att välja Y i menyfäl‐
tet igen och trycka på d.
Ventilation x
Välj x i menyfältet och bekräfta
genom att trycka på G.
Ställ in ventilationstiden med k eller
l och bekräfta. Värdet kan ställas in
på mellan tio och 120 minuter. Obser‐ vera uppvärmningstiden med tanke
på effektförbrukningen.
Stäng av genom att välja x i meny‐
fältet igen och trycka på d.
Programmering P
Upp till tre förinställda avresetider kan
programmeras, antingen under en
dag eller under en vecka.
● Välj P i menyfältet och bekräfta
genom att trycka på G.
● Välj önskat minnesplatsnummer för förinställningen, P1, P2 eller
P3 och bekräfta.● Välj F och bekräfta.
● Välj veckodag eller grupp av veckodagar och bekräfta.
● Välj timmar och bekräfta.
● Välj minuter och bekräfta.
● Välj Y eller x och bekräfta.
● Välj ECO eller HIGH och bekräfta.
● Välj tid och bekräfta.
● Avsluta med d.
Upprepa proceduren för att vid behov
programmera de övriga minnesplat‐ snumrens förinställningar.
Du aktiverar önskat minnesplatsnum‐ mer genom att välja P1, P2 eller P3,
väljer sedan On och bekräftar.
När ett program är aktiverat visas P
och Y tillsammans.
Du avaktiverar en minnesplats
genom att välja P1, P2 eller P3, väljer
sedan Off och bekräftar.
Värmen stängs av automatiskt
fem minuter efter den programme‐
rade avresetiden.

124KlimatregleringObservera!
Fjärrkontrollsystemet är försett med
en temperaturgivare som beräknar
driftstiden i förhållande till omgiv‐
ningstemperaturen och önskad värmenivå ECO eller HIGH.
Systemet startar automatiskt mellan fem och 60 minuter innan den
programmerade avresetiden.
Ställ in tid och veckodag Þ
Om bilens batteri kopplas loss eller
om dess spänning blir för låg, behö‐
ver enheten återställas.
● Välj F på menyfältet och
bekräfta.
● Välj Þ på menyfältet och
bekräfta.
● Ändra timme med k eller l och
bekräfta.
● Ändra minut med k eller l och
bekräfta.
● Avsluta med d.
● Välj F på menyfältet och
bekräfta.
● Välj Mo på menyfältet och
bekräfta.● Ändra veckodag med k eller l
och bekräfta.
● Avsluta med d.
Värmenivå
Önskad värmenivå för programme‐
rade avresetider kan ställas in på
ECO eller HIGH.
● Välj Y på menyfältet och
bekräfta.
● Välj ECO eller HIGH och bekräfta.
● Avsluta med d.
Användning (typ B)
Värme Y eller ventilation x
Välj driftsläget Y eller x, vid behov.
● Tryck på l tre gånger.
● Tryck samtidigt på Y och AV, Y
eller x blinkar.
● Justera med hjälp av k eller l
för att välja Y eller x.
● Bekräfta genom att samtidigt trycka på Y och AV.Slå på genom att trycka på
Y i
en sekund. Den förinställda värm‐
ningstiden, t.ex. 30, visas. Inställ‐
ningen från fabrik är 30 minuter.
Värmningstiden kan ställas in i steg
om tio minuter. Observera uppvärm‐ ningstiden med tanke på effektför‐
brukningen.
● Tryck på l fyra gånger.
● Tryck samtidigt på Y och AV, Y
eller x blinkar.
● Välj önskad värmningstid med hjälp av k eller l.
● Bekräfta genom att samtidigt trycka på Y och AV.
Tryck på AV för att stänga av.
Programmering y
Systemet beräknar värmarens drifttid
beroende på temperaturen inuti
fordonet.
● Tryck k två gånger.
● Tryck samtidigt på Y och AV, y
blinkar.

Klimatreglering125● Välj avresetiden med hjälp av k
eller l.
● Bekräfta genom att samtidigt trycka på Y och AV.
Slå på genom att trycka på Y i
en sekund, HTM visas.
Värmningen avslutas automatiskt efter den programmerade avreseti‐
den, eller kan stängas av manuellt.
● Tryck k två gånger.
● Tryck på AV i en sekund, HTM
släcks.
Ställ in tid
Om bilens batteri kopplas från eller om dess spänning blir för låg, behö‐
ver tiden ställas in på nytt.
● Tryck en gång på l.
● Tryck samtidigt på Y och AV, Ö
blinkar.
● Ställ in tiden med hjälp av k
eller l.
● Bekräfta genom att samtidigt trycka på Y och AV.Värmenivå
Önskad värmenivå för programme‐
rade avresetider kan ställas in på
mellan C1 och C5.
● Tryck på k tre gånger.
● Tryck samtidigt på Y och AV, Y
blinkar.
● Ställ in värmenivån med hjälp av k eller l.
● Bekräfta genom att samtidigt trycka på Y och AV.
Visa temperaturen i kupén genom att
trycka två gånger på l.Luftmunstycken
Inställbara luftmunstycken Vid inkopplad kylning måste minst ettluftmunstycke vara öppet för att inte
förångaren ska bli isbelagd p.g.a.
otillräcklig luftgenomströmning.9 Varning
Fäst inga föremål på luftmunstyck‐
enas lameller. Risk för skador och
personskador i händelse av en
olycka.
Mittre luftmunstycken

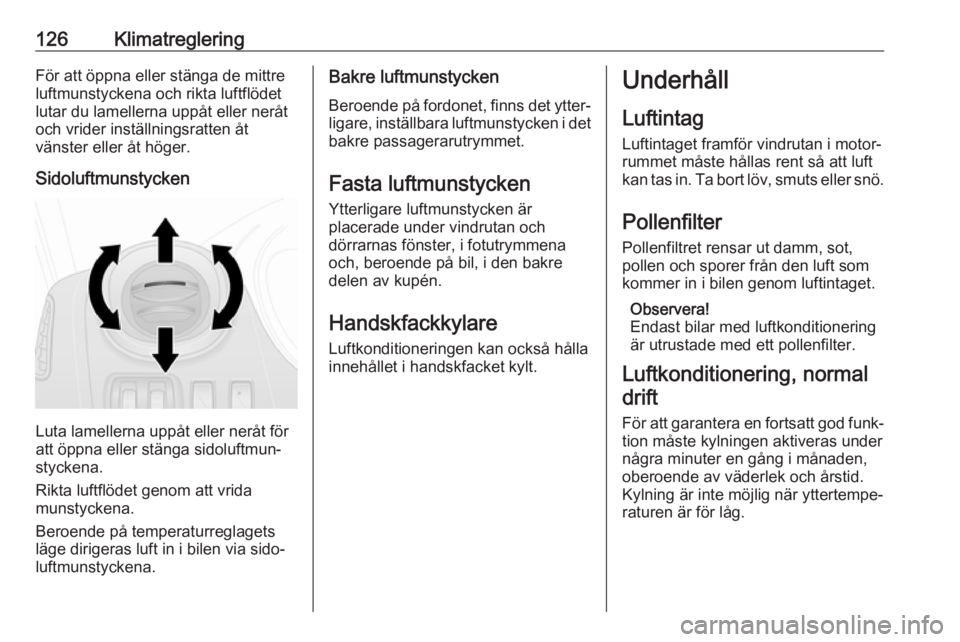

126KlimatregleringFör att öppna eller stänga de mittre
luftmunstyckena och rikta luftflödet
lutar du lamellerna uppåt eller neråt
och vrider inställningsratten åt
vänster eller åt höger.
Sidoluftmunstycken
Luta lamellerna uppåt eller neråt för
att öppna eller stänga sidoluftmun‐
styckena.
Rikta luftflödet genom att vrida
munstyckena.
Beroende på temperaturreglagets
läge dirigeras luft in i bilen via sido‐
luftmunstyckena.
Bakre luftmunstycken
Beroende på fordonet, finns det ytter‐
ligare, inställbara luftmunstycken i det bakre passagerarutrymmet.
Fasta luftmunstycken
Ytterligare luftmunstycken är
placerade under vindrutan och
dörrarnas fönster, i fotutrymmena
och, beroende på bil, i den bakre
delen av kupén.
Handskfackkylare Luftkonditioneringen kan också hålla
innehållet i handskfacket kylt.Underhåll
Luftintag
Luftintaget framför vindrutan i motor‐
rummet måste hållas rent så att luft
kan tas in. Ta bort löv, smuts eller snö.
Pollenfilter
Pollenfiltret rensar ut damm, sot,
pollen och sporer från den luft som
kommer in i bilen genom luftintaget.
Observera!
Endast bilar med luftkonditionering
är utrustade med ett pollenfilter.
Luftkonditionering, normal drift
För att garantera en fortsatt god funk‐
tion måste kylningen aktiveras under några minuter en gång i månaden,oberoende av väderlek och årstid.
Kylning är inte möjlig när yttertempe‐
raturen är för låg.
