2018 OPEL MOVANO_B Priručnik za vlasnika (in Croatian)

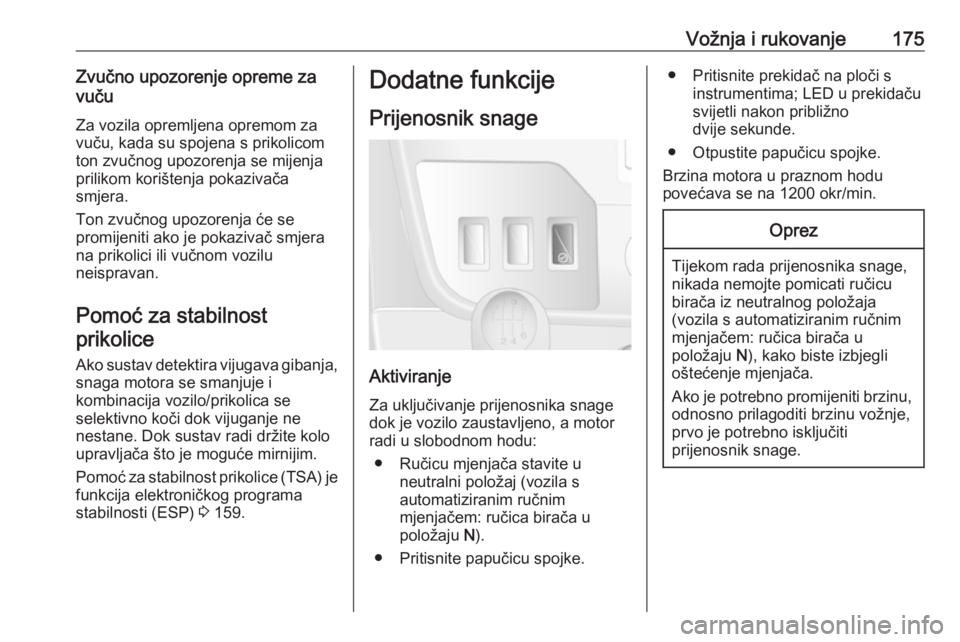

Vožnja i rukovanje175Zvučno upozorenje opreme za
vuču
Za vozila opremljena opremom za
vuču, kada su spojena s prikolicom
ton zvučnog upozorenja se mijenja
prilikom korištenja pokazivača
smjera.
Ton zvučnog upozorenja će se
promijeniti ako je pokazivač smjera
na prikolici ili vučnom vozilu
neispravan.
Pomoć za stabilnost
prikolice
Ako sustav detektira vijugava gibanja,
snaga motora se smanjuje i
kombinacija vozilo/prikolica se
selektivno koči dok vijuganje ne
nestane. Dok sustav radi držite kolo
upravljača što je moguće mirnijim.
Pomoć za stabilnost prikolice (TSA) je
funkcija elektroničkog programa
stabilnosti (ESP) 3 159.Dodatne funkcije
Prijenosnik snage
Aktiviranje Za uključivanje prijenosnika snage
dok je vozilo zaustavljeno, a motor
radi u slobodnom hodu:
● Ručicu mjenjača stavite u neutralni položaj (vozila s
automatiziranim ručnim
mjenjačem: ručica birača u
položaju N).
● Pritisnite papučicu spojke.
● Pritisnite prekidač na ploči s instrumentima; LED u prekidaču
svijetli nakon približno
dvije sekunde.
● Otpustite papučicu spojke.
Brzina motora u praznom hodu
povećava se na 1200 okr/min.Oprez
Tijekom rada prijenosnika snage,
nikada nemojte pomicati ručicu
birača iz neutralnog položaja
(vozila s automatiziranim ručnim
mjenjačem: ručica birača u
položaju N), kako biste izbjegli
oštećenje mjenjača.
Ako je potrebno promijeniti brzinu,
odnosno prilagoditi brzinu vožnje,
prvo je potrebno isključiti
prijenosnik snage.

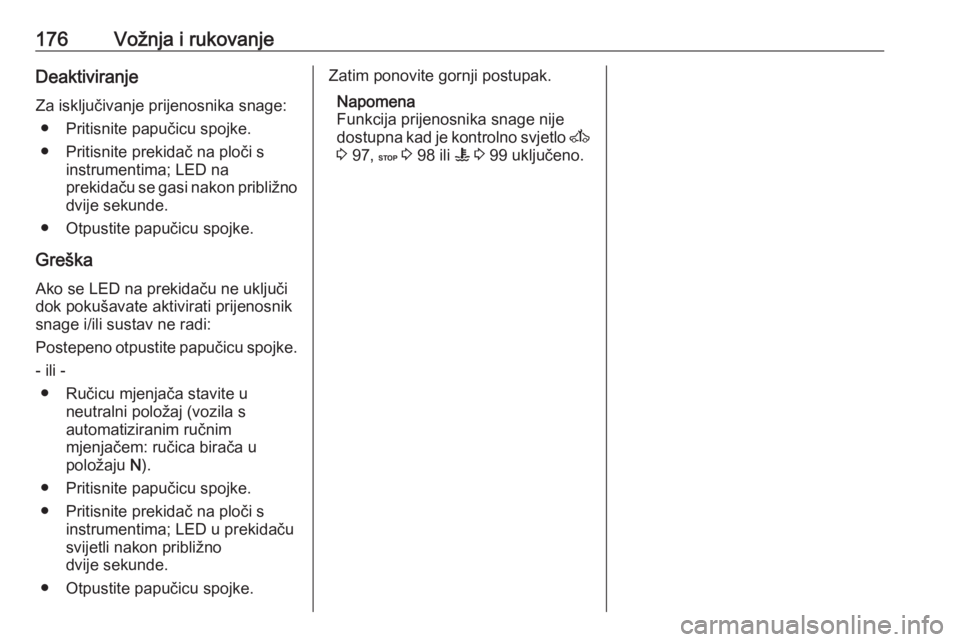

176Vožnja i rukovanjeDeaktiviranjeZa isključivanje prijenosnika snage: ● Pritisnite papučicu spojke.
● Pritisnite prekidač na ploči s instrumentima; LED na
prekidaču se gasi nakon približno
dvije sekunde.
● Otpustite papučicu spojke.
Greška Ako se LED na prekidaču ne uključi
dok pokušavate aktivirati prijenosnik
snage i/ili sustav ne radi:
Postepeno otpustite papučicu spojke. - ili - ● Ručicu mjenjača stavite u neutralni položaj (vozila s
automatiziranim ručnim
mjenjačem: ručica birača u
položaju N).
● Pritisnite papučicu spojke.
● Pritisnite prekidač na ploči s instrumentima; LED u prekidaču
svijetli nakon približno
dvije sekunde.
● Otpustite papučicu spojke.Zatim ponovite gornji postupak.
Napomena
Funkcija prijenosnika snage nije
dostupna kad je kontrolno svjetlo A
3 97, C 3 98 ili W 3 99 uključeno.

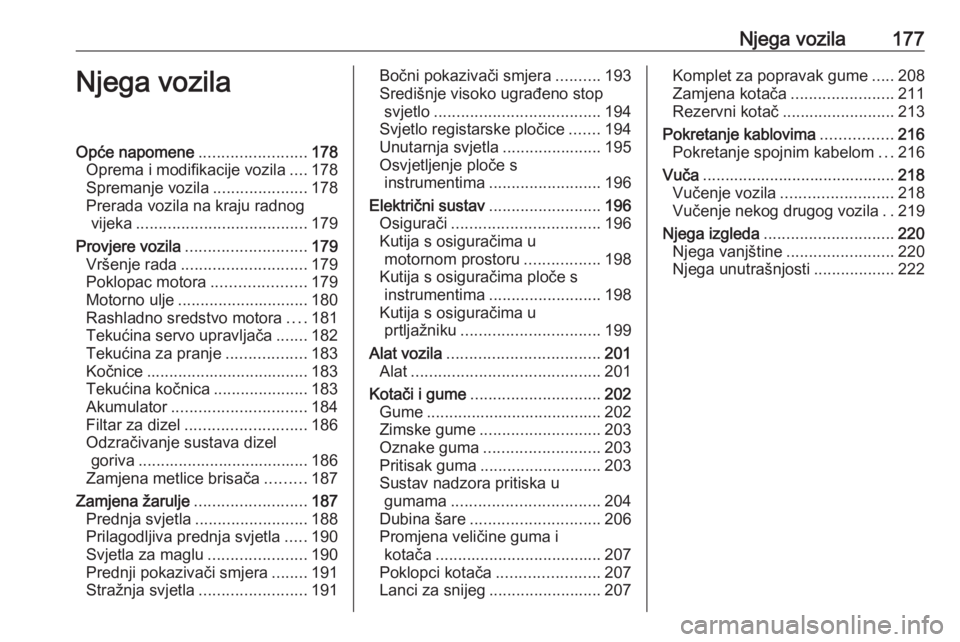

Njega vozila177Njega vozilaOpće napomene........................178
Oprema i modifikacije vozila ....178
Spremanje vozila .....................178
Prerada vozila na kraju radnog vijeka ...................................... 179
Provjere vozila ........................... 179
Vršenje rada ............................ 179
Poklopac motora .....................179
Motorno ulje ............................. 180
Rashladno sredstvo motora ....181
Tekućina servo upravljača .......182
Tekućina za pranje ..................183
Kočnice .................................... 183
Tekućina kočnica .....................183
Akumulator .............................. 184
Filtar za dizel ........................... 186
Odzračivanje sustava dizel goriva ...................................... 186
Zamjena metlice brisača .........187
Zamjena žarulje ......................... 187
Prednja svjetla ......................... 188
Prilagodljiva prednja svjetla .....190
Svjetla za maglu ......................190
Prednji pokazivači smjera ........191
Stražnja svjetla ........................ 191Bočni pokazivači smjera ..........193
Središnje visoko ugrađeno stop svjetlo ..................................... 194
Svjetlo registarske pločice .......194
Unutarnja svjetla ......................195
Osvjetljenje ploče s instrumentima ......................... 196
Električni sustav .........................196
Osigurači ................................. 196
Kutija s osiguračima u motornom prostoru .................198
Kutija s osiguračima ploče s
instrumentima ......................... 198
Kutija s osiguračima u prtljažniku ............................... 199
Alat vozila .................................. 201
Alat .......................................... 201
Kotači i gume ............................. 202
Gume ....................................... 202
Zimske gume ........................... 203
Oznake guma .......................... 203
Pritisak guma ........................... 203
Sustav nadzora pritiska u gumama ................................. 204
Dubina šare ............................. 206
Promjena veličine guma i kotača ..................................... 207
Poklopci kotača .......................207
Lanci za snijeg ......................... 207Komplet za popravak gume .....208
Zamjena kotača .......................211
Rezervni kotač ......................... 213
Pokretanje kablovima ................216
Pokretanje spojnim kabelom ...216
Vuča ........................................... 218
Vučenje vozila ......................... 218
Vučenje nekog drugog vozila ..219
Njega izgleda ............................. 220
Njega vanjštine ........................220
Njega unutrašnjosti ..................222

178Njega vozilaOpće napomeneOprema i modifikacije vozila
Preporučamo vam korištenje
originalnih dijelova i dodatne opreme
i tvornički odobrenih dijelova
specifično za vaš tip vozila. Ne
možemo procijeniti ili jamčiti
pouzdanost drugih proizvoda - čak i
ako imaju regulatorna ili druga
odobrenja.
Svaka modifikacija, preinaka ili druge promjene standardnih tehničkih
karakteristika vozila (uključujući, bez
ograničenja, modifikacije softvera,
modifikacije elektroničkih
upravljačkih jedinica) mogu poništiti
jamstvo koje nudi Opel. Nadalje,
takve promjene mogu loše utjecati na
potrošnju goriva, ispuštanje CO 2 i
druge emisije vozila i mogu
prouzročiti da vozilo više ne bude
sukladno uporabnoj dozvoli, što
negativno utječe na vrijednost
registracije vašeg vozila.Oprez
Prilikom transportiranja vozila vlakom ili na vozilu vučne službe,
mogu se oštetiti zavjesice za blato.
Spremanje vozila
Parkiranje na duže vrijemeAko će vozilo biti skladišteno nekoliko
mjeseci:
● Operite i konzervirajte vozilo voskom.
● Provjerite vosak u prostoru motora i na podvozju.
● Očistite i zaštitite gumene brtve. ● Zamijenite ulje motora.
● Ispustite tekućinu za pranje iz spremnika.
● Provjerite zaštitu od smrzavanja i
zaštitu od korozije rashladnog
sredstva.
● Podesite tlak u gumi na vrijednost navedenu za puno
opterećenje.
● Parkirajte vozilo u suhom, dobro provjetravanom prostoru.
Odaberite prvi stupanj prijenosa ili stupanj za vožnju unatrag.Spriječite gibanje vozila.
● Ne zatežite ručnu kočnicu.
● Otvorite poklopac motora, zatvorite sva vrata i zaključajte
vozilo.
● Odspojite stezaljku negativnog terminala s akumulatora vozila.
Uvjerite se da nijedan sustav ne
radi, npr. protuprovalni alarmni sustav.
Priprema za normalno korištenje Kada je vozilo potrebno pripremiti zaponovni rad:
● Spojite stezaljku negativnog terminala na akumulator vozila.
Aktivirajte elektroniku električnih
prozora.
● Provjerite tlak u gumama.
● Napunite spremnik tekućine za pranje.
● Provjerite razinu ulja u motoru.

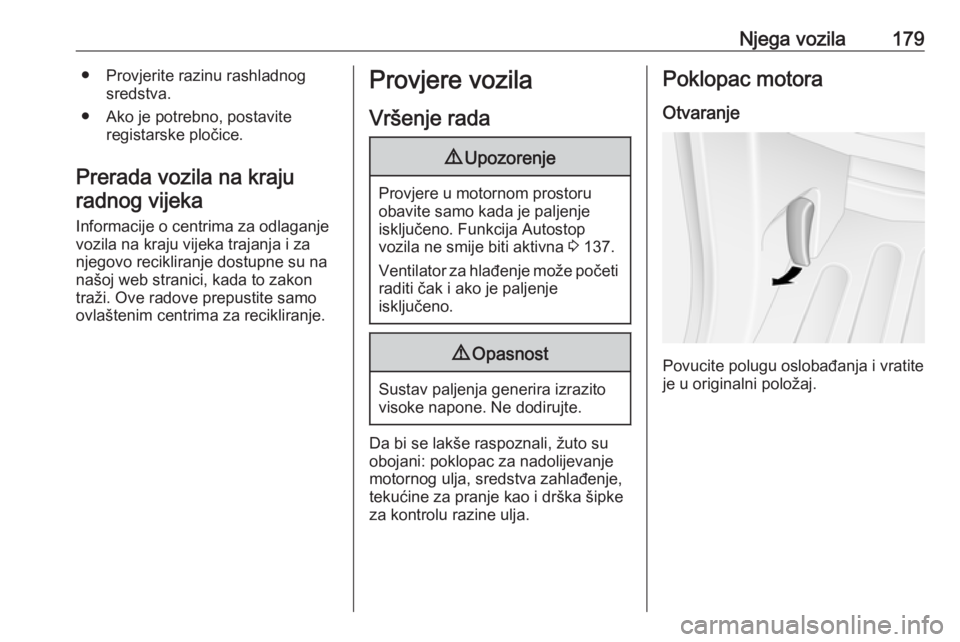

Njega vozila179● Provjerite razinu rashladnogsredstva.
● Ako je potrebno, postavite registarske pločice.
Prerada vozila na kraju radnog vijeka
Informacije o centrima za odlaganje
vozila na kraju vijeka trajanja i za
njegovo recikliranje dostupne su na
našoj web stranici, kada to zakon
traži. Ove radove prepustite samo
ovlaštenim centrima za recikliranje.Provjere vozila
Vršenje rada9 Upozorenje
Provjere u motornom prostoru
obavite samo kada je paljenje
isključeno. Funkcija Autostop
vozila ne smije biti aktivna 3 137.
Ventilator za hlađenje može početi
raditi čak i ako je paljenje
isključeno.
9 Opasnost
Sustav paljenja generira izrazito
visoke napone. Ne dodirujte.
Da bi se lakše raspoznali, žuto su
obojani: poklopac za nadolijevanje motornog ulja, sredstva zahlađenje,
tekućine za pranje kao i drška šipke
za kontrolu razine ulja.
Poklopac motora
Otvaranje
Povucite polugu oslobađanja i vratite
je u originalni položaj.

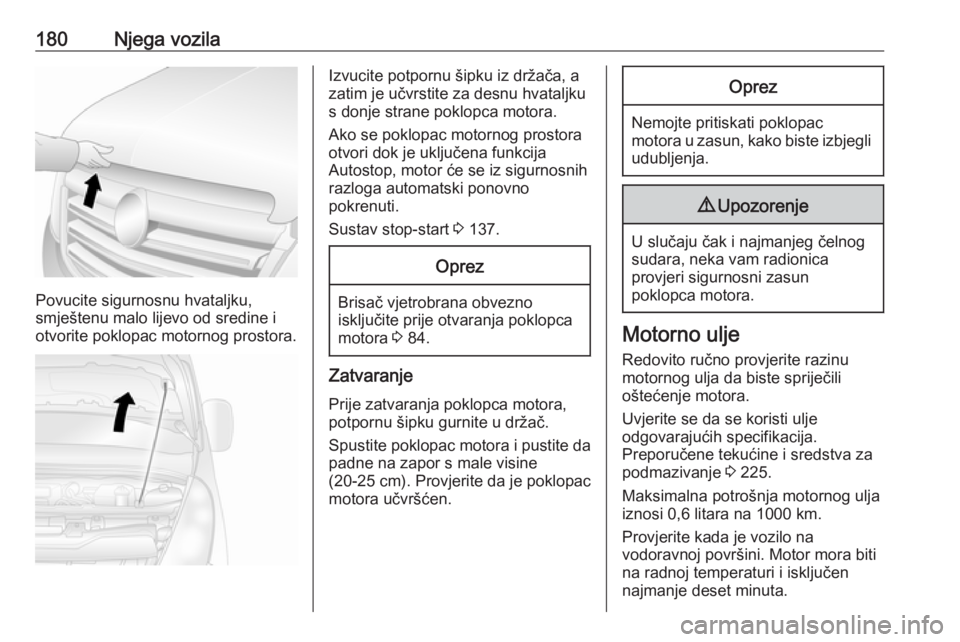

180Njega vozila
Povucite sigurnosnu hvataljku,
smještenu malo lijevo od sredine i
otvorite poklopac motornog prostora.
Izvucite potpornu šipku iz držača, a
zatim je učvrstite za desnu hvataljku
s donje strane poklopca motora.
Ako se poklopac motornog prostora
otvori dok je uključena funkcija
Autostop, motor će se iz sigurnosnih
razloga automatski ponovno
pokrenuti.
Sustav stop-start 3 137.Oprez
Brisač vjetrobrana obvezno
isključite prije otvaranja poklopca motora 3 84.
Zatvaranje
Prije zatvaranja poklopca motora,
potpornu šipku gurnite u držač.
Spustite poklopac motora i pustite da padne na zapor s male visine
(20-25 cm). Provjerite da je poklopac
motora učvršćen.
Oprez
Nemojte pritiskati poklopac
motora u zasun, kako biste izbjegli udubljenja.
9 Upozorenje
U slučaju čak i najmanjeg čelnog
sudara, neka vam radionica
provjeri sigurnosni zasun
poklopca motora.
Motorno ulje
Redovito ručno provjerite razinu
motornog ulja da biste spriječili
oštećenje motora.
Uvjerite se da se koristi ulje
odgovarajućih specifikacija.
Preporučene tekućine i sredstva za
podmazivanje 3 225.
Maksimalna potrošnja motornog ulja iznosi 0,6 litara na 1000 km.
Provjerite kada je vozilo na
vodoravnoj površini. Motor mora biti
na radnoj temperaturi i isključen
najmanje deset minuta.

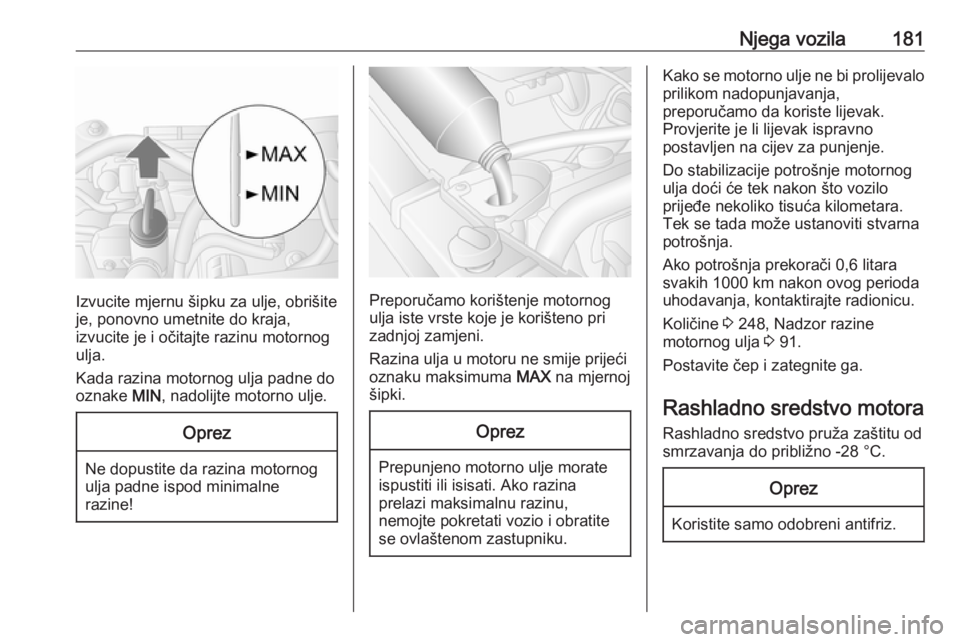

Njega vozila181
Izvucite mjernu šipku za ulje, obrišite
je, ponovno umetnite do kraja,
izvucite je i očitajte razinu motornog
ulja.
Kada razina motornog ulja padne do
oznake MIN, nadolijte motorno ulje.
Oprez
Ne dopustite da razina motornog
ulja padne ispod minimalne
razine!
Preporučamo korištenje motornog
ulja iste vrste koje je korišteno pri
zadnjoj zamjeni.
Razina ulja u motoru ne smije prijeći
oznaku maksimuma MAX na mjernoj
šipki.
Oprez
Prepunjeno motorno ulje morate
ispustiti ili isisati. Ako razina
prelazi maksimalnu razinu,
nemojte pokretati vozio i obratite
se ovlaštenom zastupniku.
Kako se motorno ulje ne bi prolijevalo prilikom nadopunjavanja,
preporučamo da koriste lijevak.
Provjerite je li lijevak ispravno
postavljen na cijev za punjenje.
Do stabilizacije potrošnje motornog
ulja doći će tek nakon što vozilo
prijeđe nekoliko tisuća kilometara.
Tek se tada može ustanoviti stvarna
potrošnja.
Ako potrošnja prekorači 0,6 litara
svakih 1000 km nakon ovog perioda
uhodavanja, kontaktirajte radionicu.
Količine 3 248, Nadzor razine
motornog ulja 3 91.
Postavite čep i zategnite ga.
Rashladno sredstvo motora
Rashladno sredstvo pruža zaštitu od
smrzavanja do približno -28 °C.Oprez
Koristite samo odobreni antifriz.

182Njega vozilaRazina rashladnog sredstvaOprez
Preniska razina rashladnog
sredstva može uzrokovati
oštećenje motora.
Ako je sustav hlađenja hladan, razina
rashladnog sredstva treba biti iznad
oznake MINI. Nadolijte ako je razina
niska.
9 Upozorenje
Dopustite motoru da se ohladi
prije otvaranja čepa. Pažljivo
otvorite čep, lagano ispuštajući tlak.
Nadolijte antifriz. U slučaju da nemate
antifriza, nadopunite sustav čistom ili
destiliranom vodom. Čvrsto zategnite čep. Koncentraciju antifriza provjerite
i obratite se radionici radi popravljanja
uzroka gubitka rashladnog sredstva.
Ako je potrebna znatna količina
rashladnog sredstva, bit će potrebno
odzračiti zrak zaostao u sustavu
hlađenja. Zatražite pomoć radionice.
Tekućina servo upravljača
Oprez
Izuzetno male količine
onečišćivača mogu uzrokovati
oštećenje sustava za upravljanje i njegov neispravan rad. Nemojtedopustiti da onečišćivači dođu u
dodir s unutarnjom stranom čepa
spremnika ili da dospiju u
spremnik.
Razinu tekućine uglavnom ne treba
provjeravati. U slučaju pojave
neuobičajene buke tijekom
upravljanja ili u slučaju
neuobičajenog odziva upravljača,
zatražite pomoć u servisnoj radionici.
Ovisno o vozilu, spremnik tekućine
servo upravljača može se nalaziti u
motornom prostoru (tip A) ili ispod koša prednjeg blatobrana, iza ploče
obloge (tip B).
Tip A
