Soins du véhicule199Balai d'essuie-glace de la lunette
arrière
1. Déposer le couvercle d'essuie- glace de l'ensemble d'essuie-
glaces.
2. Relever le balai d'essuie-glace.
3. Appuyer sur la goupille de support
coulissant.
4. Tirer sur le balais d'essuie-glace.
Remplacement des
ampoules
Couper le contact et activer les
commutateurs concernés ou fermer
les portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre
de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Remplacer les ampoules de phare
depuis l'intérieur du compartiment
moteur.
Remarque
Après une forte pluie ou le lavage du
véhicule, les lentilles de certaines
lampes extérieures peuvent sembler couvertes de givre.
Ce phénomène est créé par la diffé‐
rence de température entre l’inté‐
rieur et l’extérieur de la lampe.
Il s’agit d’un phénomène similaire à
la condensation sur les vitres à l’inté‐
rieur du véhicule lorsqu’il pleut et
n’indique en aucun cas un défaut du véhicule.

200Soins du véhiculeSi l’eau s'infiltre dans le circuit de
l’ampoule, faire contrôler le véhicule par un atelier agréé.
Ampoules halogènes9 Attention
Les ampoules halogènes contien‐
nent du gaz sous pression et
peuvent exposer si elles tombent
ou si l'on raye l'ampoule. Le
conducteur ou des tiers peuvent
être blessés. Lire et respecter les
instructions figurant sur l'embal‐
lage de l'ampoule.
Éclairage DEL
Le véhicule est équipé de plusieurs
feux à DEL. Pour le remplacement
d'un ensemble d'éclairage DEL,
contacter un atelier.
Phares halogènes
Ensemble de phare de niveau de
base
Le modèle de base du véhicule est
équipé de feux de route et de feux de croisement halogènes et des cligno‐
tants de changement de direction et
de file DEL, un feu latéral et des feux
de jour dans l'ensemble de phare.
Côté passager illustré, côté conduc‐
teur similaire.
Sur le côté conducteur déposer le
goulot de remplissage du réservoir de lave-glace de pare-brise avant de
changer une ampoule.
1. Feux de route
2. Feux de croisement
Feux de route et feux de croisement 1. Ouvrir le capot moteur. Capot 3 192
2. Déposer le couvercle de protec‐
tion.
3. Faire tourner l'ampoule dans le sens antihoraire et la tirer tout
droit en arrière.

Soins du véhicule201
4.Débrancher le connecteur du fais‐
ceau de câbles de l'ampoule.
5. Poser la nouvelle ampoule dans l'ensemble de phare en la tour‐
nant en sens horaire.
6. Rebrancher le connecteur de fais‐
ceau de câblage.
7. Placer le couvercle de protection.
Pour le côté conducteur, reposer le
goulot de remplissage du réservoir de
lave-glace de pare-brise en le pous‐
sant fermement tout droit dans le
réservoir. S'assurer que l'agrafe du
goulot de remplissage s'engage dans la retenue du centre électrique du
compartiment moteur.
Ensemble de phare de niveau
supérieur
Le modèle supérieur du véhicule est
équipé de feux de route et de feux de croisement, des clignotants de chan‐
gement de direction et de file, un feu
latéral et des feux de jour DEL dans
l'ensemble de phare.
Feux antibrouillard
Les ampoules sont accessibles
depuis le dessus du véhicule1. Tourner la roue correspondante vers l’intérieur de manière à faci‐
liter l’accès et déposer les trois vis
torx sur l’extérieur du passage de
roue. Outillage de bord 3 210.
2. Tirer et maintenir la doublure de manière à avoir accès au support
d'ampoule.
3. Tirer la nervure de retenue vers l’extérieur et déposer le connec‐
teur de fiche de la douille d'am‐
poule.
4. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
réflecteur.

202Soins du véhicule5. Retirer et remplacer la douilled'ampoule avec une ampoule et
fixer le connecteur.
6. Insérer la douille de l'ampoule dans le réflecteur, en la tournant
dans le sens horaire pour encli‐
queter.
7. Reposer la doublure et fixer avec les trois vis torx.
Feux arrière
Le véhicule est équipé de clignotants de changement de direction et de filehalogènes, un feu de recul et des feux arrière/stop dans l'ensemble de feux
arrière.Côté gauche
1. Dégager les deux couvercles du côté extérieur respectif en insé‐
rant un tournevis. Déposer les
deux couvercles et dévisser les
vis. Déposer le panneau.
2. Dégager tout d'abord le couvercle
en insérant un tournevis dans le
renfoncement. Puis dégager le
couvercle sur le côté avant et
supérieur. Retirer le couvercle.

Soins du véhicule203Côté droit
1. Retirer la porte du compartimentde rangement et le kit de répara‐
tion des pneus.
2. Enlever le cache.
3. Clignotants de changement de direction et de file (1)
Feu de recul (2)
4. Enlever le support d'ampoule. Déposer l'ampoule et la rempla‐
cer.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière. Poser
l'ensemble de feu arrière dans la
carrosserie et serrer. Fermer les
couvercles et les encliqueter.
6. Mettre le contact, faire fonctionner
et vérifier tous les feux.
Éclairage de plaque d'immatriculation
1. Extraire la lampe en faisant levier avec un tournevis.

204Soins du véhicule2.Sortir le boîtier de l'ampoule par le
bas en veillant à ne pas tirer sur le
câble.
Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter.
3. Enlever l'ampoule de la douille et remplacer l'ampoule.
4. Introduire la douille de l'ampoule dans le boîtier de l'ampoule et
tourner dans le sens horaire.
5. Introduire le boîtier d'ampoule et le bloquer en utilisant un tourne‐
vis.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Certains fusibles principaux se trou‐ vent dans une boîte au-dessus de la
borne positive de la batterie. Si
nécessaire, les faire remplacer par un
atelier.
Avant de remplacer un fusible, mettre
le commutateur correspondant en
position Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la
défaillance n'a pas été supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.Remarque
Il se peut que certaines descriptions de fusibles données dans le présent
manuel ne s'appliquent pas à votre
véhicule.
Lors de l'inspection de la boîte à fusi‐ bles, se reporter à l'étiquette appo‐
sée sur la boîte à fusibles.
Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.
Placer l'extracteur de fusible sur les
différents types de fusibles, par le
haut ou par le côté, et retirer le fusible.

Soins du véhicule205Boîte à fusibles ducompartiment moteur
La boîte à fusibles se trouve dans le
compartiment moteur.
Détacher le couvercle, le soulever et
l'enlever.
Mini-fusibles
N°Circuit électrique1Toit ouvrant2Interrupteur rétroviseur exté‐
rieur/Détecteur de pluie/Interrup‐ teur lève-vitre DRV3–4–5Module de commande électro‐
nique des freins6Capteur de batterie intelligente7Verrou de colonne de direction8Module de commande de trans‐
mission9–10Caméra arrière/Rétroviseur inté‐
rieur/Commutateur des phares/
Phares11Essuie-glace de lunette arrière12Lunette arrière chauffante13Siège, soutien lombaire

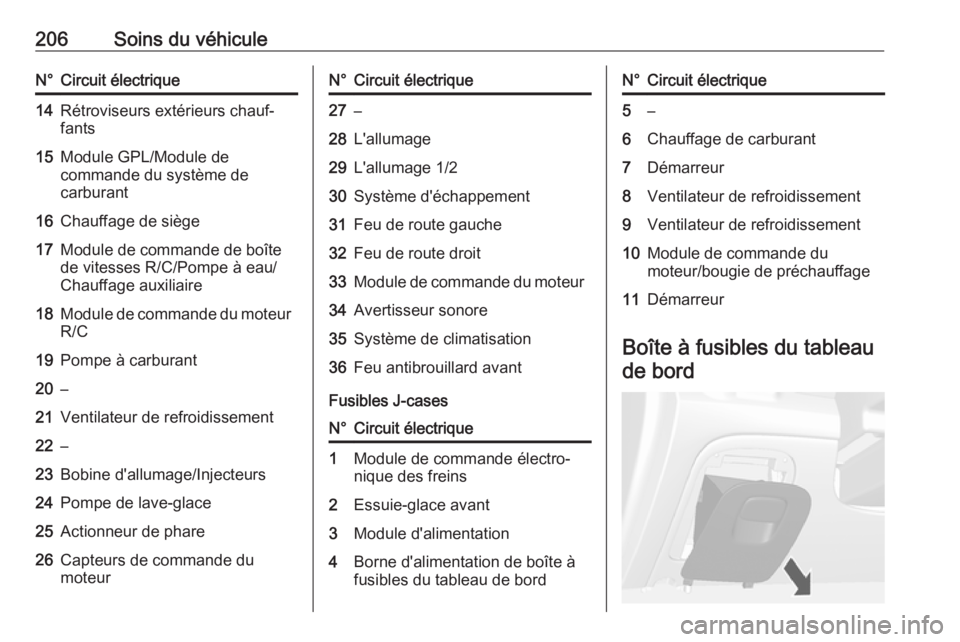

206Soins du véhiculeN°Circuit électrique14Rétroviseurs extérieurs chauf‐
fants15Module GPL/Module de
commande du système de
carburant16Chauffage de siège17Module de commande de boîte
de vitesses R/C/Pompe à eau/
Chauffage auxiliaire18Module de commande du moteur R/C19Pompe à carburant20–21Ventilateur de refroidissement22–23Bobine d'allumage/Injecteurs24Pompe de lave-glace25Actionneur de phare26Capteurs de commande du
moteurN°Circuit électrique27–28L'allumage29L'allumage 1/230Système d'échappement31Feu de route gauche32Feu de route droit33Module de commande du moteur34Avertisseur sonore35Système de climatisation36Feu antibrouillard avant
Fusibles J-cases
N°Circuit électrique1Module de commande électro‐
nique des freins2Essuie-glace avant3Module d'alimentation4Borne d'alimentation de boîte à
fusibles du tableau de bordN°Circuit électrique5–6Chauffage de carburant7Démarreur8Ventilateur de refroidissement9Ventilateur de refroidissement10Module de commande du
moteur/bougie de préchauffage11Démarreur
Boîte à fusibles du tableau
de bord
