Pleje af bilen183Advarselsmærkat
Symbolernes betydning:● Ingen gnister, åben ild eller tobaksrygning.
● Beskyt altid øjnene. Eksplosiv gas kan fremkalde blindhed og
personskader.
● Opbevar bilbatteriet utilgænge‐ ligt for børn.
● Bilbatteriet indeholder svovlsyre, som kan fremkalde blindhed og
alvorlige forbrændinger.
● Se instruktionsbogen for yderli‐ gere oplysninger.
● Der kan være eksplosiv gas i nærheden af bilbatteriet.
Udluftning af
brændstofsystem
Hvis tanken har været kørt tør, skal
dieselbrændstofsystemet udluftes.
Tændingen slås til tre gange i
15 sekunder ad gangen. Derefter
tørnes motoren i højst 40 sekunder.
Fremgangsmåden må tidligst genta‐
ges efter 5 sekunder. Hvis motoren så
alligevel ikke starter, søges hjælp på
et værksted.Udskiftning af viskerblade
Hæv viskerarmen, tryk på knappen
for at frigøre viskerbladet, og tag det
af.
Fastgør viskerbladet let bukket til viskerarmen og skub, indtil det går i
hak.
Sænk viskerarmen forsigtigt.

184Pleje af bilenViskerblad på bagruden
1. Fjern afdækningen fra viskerar‐men.
2. Løft viskerbladet.
3. Tryk på skyderens holdestift.
4. Træk viskerbladet ud.Udskiftning af pærer
Afbryd tændingen, og afbryd den
pågældende kontakt, eller luk
dørene.
Tag kun fat om soklen på den nye pære. Rør ikke ved pæreglasset med bare fingre.
Anvend kun samme pæretype til
udskiftning.
Udskift forlygtepærerne fra motor‐
rummet.
Bemærkninger
Efter kørsel i kraftigt regnvejr eller
efter vask kan nogle lygteglas fore‐
komme at være rimbelagt.
Denne tilstand forårsages af tempe‐
raturforskellen mellem det indven‐
dige og udvendige af lygten.
Dette svarer til kondens på indersi‐
den af ruden ved kørsel i regnvejr og indikerer ikke et problem med bilen.
Hvis der løber vand ind i pærens
kredsløb, skal bilen kontrolleres på
et autoriseret værksted.

Pleje af bilen185Halogenpærer9Advarsel
Halogenpærer har gas under tryk
indvendigt og kan springe, hvis De
taber eller ridser pæren. De selv
eller andre kan blive kvæstet. Sørg for at læse og følge anvisningerne
på elpærens pakke.
LED-lygter
Denne bil har flere LED-lygter.
Kontakt et værksted for at få udskiftet
en LED-lygte.
Halogenforlygter
Baselevel forlygte
Bilens basismodel har halogenfjern‐
lys og -nærlysforlygter, LED blinklys
og vognbaneskifte-lys, sidelys og
kørelys i forlygten.
Passagersiden er vist, førersiden er
tilsvarende.
Fjern påfyldningsstudsen på forru‐ dens sprinklerflaske i førersiden, før
du skifter en pære.
1. Fjernlys
2. Nærlys
Fjernlys og nærlys 1. Åbn motorhjelmen. Motorhjelm 3 1782. Tag beskyttelsesdækslet af.
3. Drej pæren mod uret, og træk lige
tilbage.
4. Afbryd ledningsnettets stik fra pæren.

186Pleje af bilen5.Monter den nye pære i forlygteen‐
heden ved at dreje den med uret.
6. Forbind ledningsnetstikket igen.
7. Sæt dækslet på.
Sæt påfyldningsstudsen på forrudens
sprinklerflaske på igen i førersiden
ved fast at skubbe den lige ind i
flasken. Sørg for, at påfyldningsstud‐
sens klips griber ind i el-enhedens
holder i motorrummet.
Uplevel forlygter
Bilens uplevelmodel har LED fjernlys
og -nærlysforlygter, blinklys og vogn‐
baneskifte-lys, sidelys og kørelys i
forlygten.Tågelygter
Der er adgang til pærerne fra bilens
underside
1. Drej det respektive hjul indad for at få lettere adgang, og fjern de tre
stjerneskruer på ydersiden af hjul‐ kassen. Bilens værktøj 3 194.
2. Træk og hold i panelet for at få adgang til pæreholderen.
3. Træk holderingen udad, og fjern stikket fra pærefatningen.
4. Drej pæreholderen mod uret og fjern den fra reflektoren.
5. Fjern og udskift pærefatningen med pære og sæt stikket fast.
6. Sæt pærefatningen ind i reflekto‐ ren ved at dreje med uret og sættei hak.
7. Monter panelet igen, og stram de tre stjerneskruer.
Baglygter Bilen har halogen blinklys og vognba‐
neskifte-lys, en baklygte og LED-
baglygter/-stoplygter i baglygten.

Pleje af bilen187Venstre side
1.Frigør begge dæksler på den rele‐
vante yderside ved at indsætte en
skruetrækker. Afmonter begge
dæksler, og løsn skruerne.
Afmonter panelet.
2. Frigør først dækslet ved at stikke en skruetrækker i indhakket.
Frigør dernæst dækslet foran og oven på. Tag afdækningen af.
Højre side
1. Tag opbevaringsrummets dæksel
af, og tag lappesættet ud.
2. Tag dækslet af.

188Pleje af bilen
3.Blinklys og vognbaneskifte-lys (1)
Baklygte (2)
4. Tag pæreholderen af. Tag pæren ud, og sæt en ny pære i.
5. Sæt pæreholderen ind i baglyg‐teenheden. Monter baglygteen‐
heden i karrosseriet, og spænd.
Luk dækslerne og sæt dem på
plads.
6. Tilslut tændingen, aktiver og kontroller alle lysfunktioner.
Nummerpladelys
1. Lampen lirkes ud med en skrue‐ trækker.
2. Tag pærehuset ud nedefter, pas på ikke at trække i ledningen.
Drej pæreholderen mod uret,
indtil den er løsnet.
3. Tag pæren ud af holderen og sæt
en ny pære i.
4. Sæt pæreholderen ind i pærehu‐ set og drej den med uret.
5. Isæt pærehuset og fastgør det med en skruetrækker.

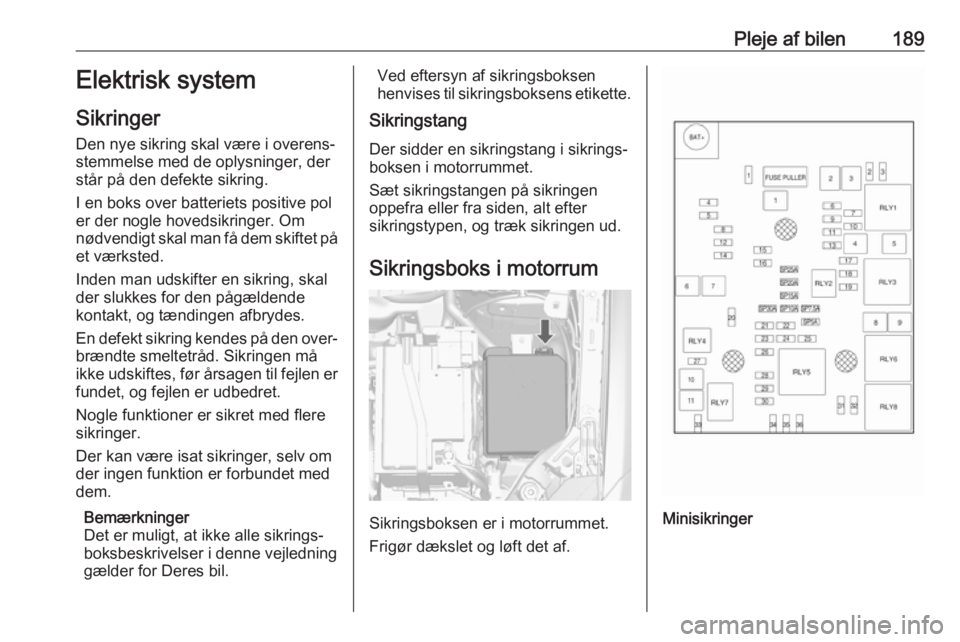

Pleje af bilen189Elektrisk system
Sikringer
Den nye sikring skal være i overens‐ stemmelse med de oplysninger, der
står på den defekte sikring.
I en boks over batteriets positive pol
er der nogle hovedsikringer. Om
nødvendigt skal man få dem skiftet på et værksted.
Inden man udskifter en sikring, skal
der slukkes for den pågældende
kontakt, og tændingen afbrydes.
En defekt sikring kendes på den over‐
brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Bemærkninger
Det er muligt, at ikke alle sikrings‐
boksbeskrivelser i denne vejledning
gælder for Deres bil.Ved eftersyn af sikringsboksen
henvises til sikringsboksens etikette.
Sikringstang
Der sidder en sikringstang i sikrings‐ boksen i motorrummet.
Sæt sikringstangen på sikringen
oppefra eller fra siden, alt efter
sikringstypen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er i motorrummet.
Frigør dækslet og løft det af.Minisikringer

190Pleje af bilenNr.Strømkreds1Soltag2Kontakt til udvendigt spejl/regn‐
sensor/El-rude DRV3–4–5Styremodul for elektrisk bremse6Intelligent batterisensor7Ratlås8Gearkassestyreenhed9–10Bakkamera /indvendigt
bakspejl /forlygtekontakt /
forlygte11Bagrudevisker12El-bagrude13Sæde, lændestøtte14El-opvarmede sidespejle15LPG-modul /styreenhed for
brændstofsystemNr.Strømkreds16Sædevarme17Styremodul for gearkasse R/C /
vandpumpe / supplerende
varmeapparat18Motorstyreenhed R/C19Brændstofpumpe20–21Køleblæser22–23Tændspole /indsprøjtningsdyser24Vaskerpumpe25Forlygteaktuator26Motorstyresensorer27–28Tændingen29Tændingen 1/230Udstødningssystem31Venstre fjernlysNr.Strømkreds32Højre fjernlys33Motorstyreenhed34Horn35Klimaanlæg36Tågeforlygte
J-hus-sikringer
Nr.Strømkreds1Styremodul for elektrisk bremse2Forrudevisker3Strømmodul4Strømterminal, sikringsboks i
instrumentpanel5–6Brændstofvarmer7Starter8Køleblæser9Køleblæser
