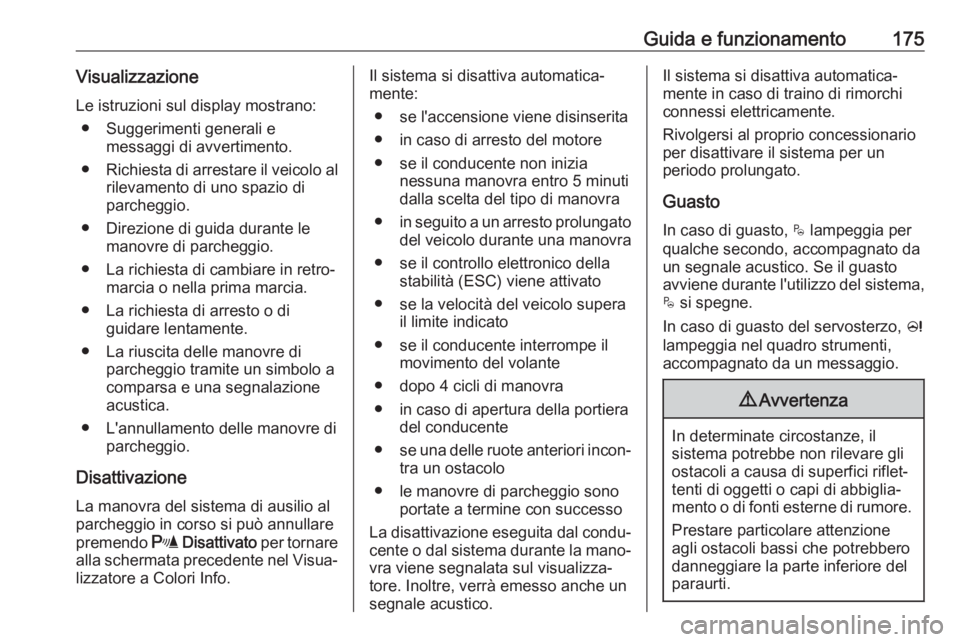

Guida e funzionamento175VisualizzazioneLe istruzioni sul display mostrano: ● Suggerimenti generali e messaggi di avvertimento.
● Richiesta di arrestare il veicolo al
rilevamento di uno spazio di
parcheggio.
● Direzione di guida durante le manovre di parcheggio.
● La richiesta di cambiare in retro‐ marcia o nella prima marcia.
● La richiesta di arresto o di guidare lentamente.
● La riuscita delle manovre di parcheggio tramite un simbolo a
comparsa e una segnalazione
acustica.
● L'annullamento delle manovre di parcheggio.
Disattivazione La manovra del sistema di ausilio al
parcheggio in corso si può annullare
premendo r Disattivato per tornare
alla schermata precedente nel Visua‐ lizzatore a Colori Info.Il sistema si disattiva automatica‐
mente:
● se l'accensione viene disinserita● in caso di arresto del motore● se il conducente non inizia nessuna manovra entro 5 minuti
dalla scelta del tipo di manovra
● in seguito a un arresto prolungato
del veicolo durante una manovra
● se il controllo elettronico della stabilità (ESC) viene attivato
● se la velocità del veicolo supera il limite indicato
● se il conducente interrompe il movimento del volante
● dopo 4 cicli di manovra
● in caso di apertura della portiera del conducente
● se una delle ruote anteriori incon‐
tra un ostacolo
● le manovre di parcheggio sono portate a termine con successo
La disattivazione eseguita dal condu‐
cente o dal sistema durante la mano‐ vra viene segnalata sul visualizza‐
tore. Inoltre, verrà emesso anche un
segnale acustico.Il sistema si disattiva automatica‐
mente in caso di traino di rimorchi
connessi elettricamente.
Rivolgersi al proprio concessionario
per disattivare il sistema per un
periodo prolungato.
Guasto In caso di guasto, $ lampeggia per
qualche secondo, accompagnato da
un segnale acustico. Se il guasto
avviene durante l'utilizzo del sistema,
$ si spegne.
In caso di guasto del servosterzo, c
lampeggia nel quadro strumenti,
accompagnato da un messaggio.9 Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.

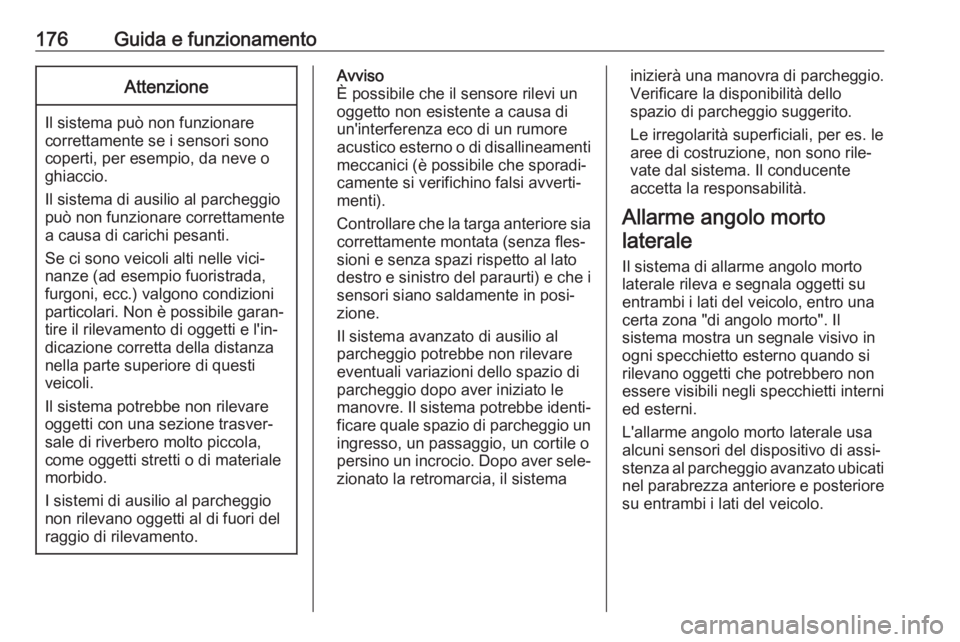

176Guida e funzionamentoAttenzione
Il sistema può non funzionare
correttamente se i sensori sono coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
È possibile che il sensore rilevi un
oggetto non esistente a causa di
un'interferenza eco di un rumore
acustico esterno o di disallineamenti
meccanici (è possibile che sporadi‐
camente si verifichino falsi avverti‐
menti).
Controllare che la targa anteriore sia correttamente montata (senza fles‐
sioni e senza spazi rispetto al lato
destro e sinistro del paraurti) e che i
sensori siano saldamente in posi‐
zione.
Il sistema avanzato di ausilio al
parcheggio potrebbe non rilevare
eventuali variazioni dello spazio di
parcheggio dopo aver iniziato le
manovre. Il sistema potrebbe identi‐ ficare quale spazio di parcheggio uningresso, un passaggio, un cortile o
persino un incrocio. Dopo aver sele‐
zionato la retromarcia, il sistemainizierà una manovra di parcheggio.
Verificare la disponibilità dello
spazio di parcheggio suggerito.
Le irregolarità superficiali, per es. le
aree di costruzione, non sono rile‐
vate dal sistema. Il conducente
accetta la responsabilità.
Allarme angolo morto laterale
Il sistema di allarme angolo morto
laterale rileva e segnala oggetti su
entrambi i lati del veicolo, entro una
certa zona "di angolo morto". Il
sistema mostra un segnale visivo in
ogni specchietto esterno quando si
rilevano oggetti che potrebbero non
essere visibili negli specchietti interni
ed esterni.
L'allarme angolo morto laterale usa
alcuni sensori del dispositivo di assi‐
stenza al parcheggio avanzato ubicati nel parabrezza anteriore e posteriore
su entrambi i lati del veicolo.

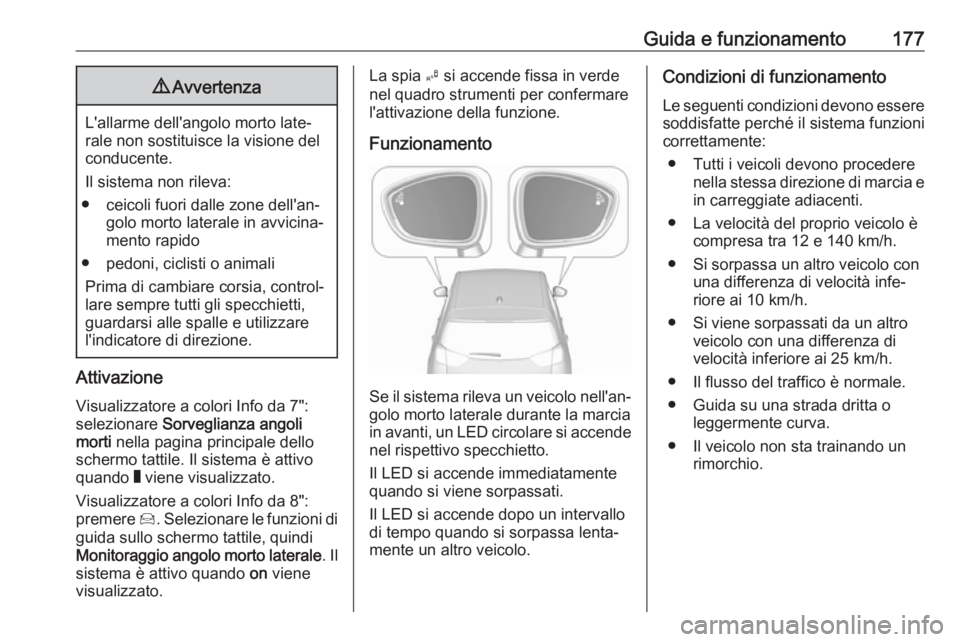

Guida e funzionamento1779Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva:
● ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido
● pedoni, ciclisti o animali Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Attivazione
Visualizzatore a colori Info da 7":
selezionare Sorveglianza angoli
morti nella pagina principale dello
schermo tattile. Il sistema è attivo
quando W viene visualizzato.
Visualizzatore a colori Info da 8": premere Í. Selezionare le funzioni di
guida sullo schermo tattile, quindi
Monitoraggio angolo morto laterale . Il
sistema è attivo quando on viene
visualizzato.
La spia B si accende fissa in verde
nel quadro strumenti per confermare l'attivazione della funzione.
Funzionamento
Se il sistema rileva un veicolo nell'an‐
golo morto laterale durante la marcia
in avanti, un LED circolare si accende nel rispettivo specchietto.
Il LED si accende immediatamente quando si viene sorpassati.
Il LED si accende dopo un intervallo
di tempo quando si sorpassa lenta‐
mente un altro veicolo.
Condizioni di funzionamento
Le seguenti condizioni devono essere soddisfatte perché il sistema funzioni
correttamente:
● Tutti i veicoli devono procedere nella stessa direzione di marcia e
in carreggiate adiacenti.
● La velocità del proprio veicolo è compresa tra 12 e 140 km/h.
● Si sorpassa un altro veicolo con una differenza di velocità infe‐
riore ai 10 km/h.
● Si viene sorpassati da un altro veicolo con una differenza divelocità inferiore ai 25 km/h.
● Il flusso del traffico è normale.
● Guida su una strada dritta o leggermente curva.
● Il veicolo non sta trainando un rimorchio.

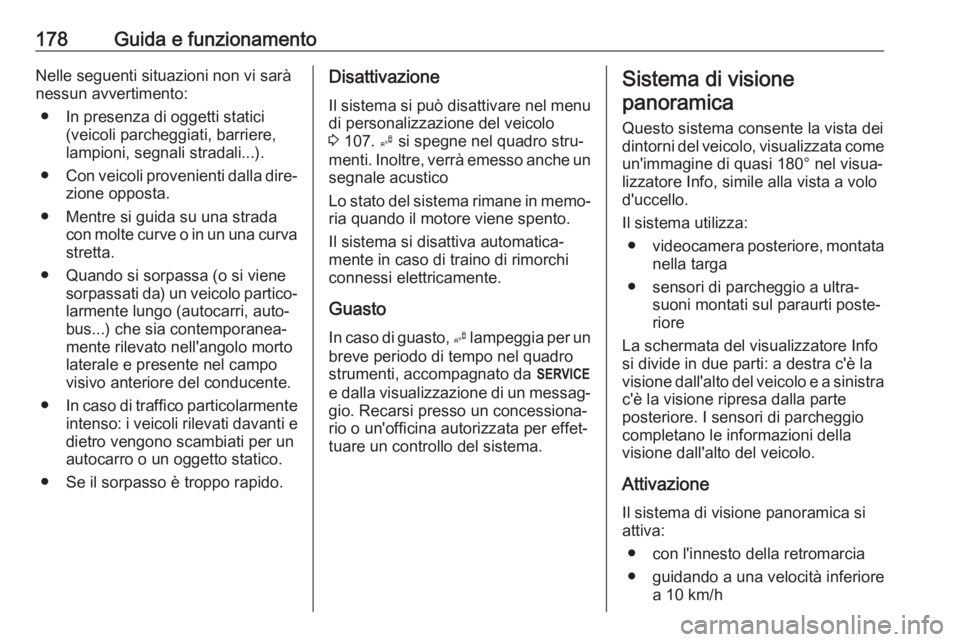

178Guida e funzionamentoNelle seguenti situazioni non vi sarà
nessun avvertimento:
● In presenza di oggetti statici (veicoli parcheggiati, barriere,
lampioni, segnali stradali...).
● Con veicoli provenienti dalla dire‐
zione opposta.
● Mentre si guida su una strada con molte curve o in un una curva
stretta.
● Quando si sorpassa (o si viene sorpassati da) un veicolo partico‐larmente lungo (autocarri, auto‐bus...) che sia contemporanea‐
mente rilevato nell'angolo morto
laterale e presente nel campo
visivo anteriore del conducente.
● In caso di traffico particolarmente
intenso: i veicoli rilevati davanti e dietro vengono scambiati per un
autocarro o un oggetto statico.
● Se il sorpasso è troppo rapido.Disattivazione
Il sistema si può disattivare nel menu di personalizzazione del veicolo
3 107. B si spegne nel quadro stru‐
menti. Inoltre, verrà emesso anche un
segnale acustico
Lo stato del sistema rimane in memo‐ ria quando il motore viene spento.
Il sistema si disattiva automatica‐
mente in caso di traino di rimorchi
connessi elettricamente.
Guasto In caso di guasto, B lampeggia per un
breve periodo di tempo nel quadro strumenti, accompagnato da F
e dalla visualizzazione di un messag‐ gio. Recarsi presso un concessiona‐
rio o un'officina autorizzata per effet‐
tuare un controllo del sistema.Sistema di visione
panoramica
Questo sistema consente la vista dei
dintorni del veicolo, visualizzata come un'immagine di quasi 180° nel visua‐lizzatore Info, simile alla vista a volo
d'uccello.
Il sistema utilizza: ● videocamera posteriore, montata
nella targa
● sensori di parcheggio a ultra‐ suoni montati sul paraurti poste‐
riore
La schermata del visualizzatore Info
si divide in due parti: a destra c'è la
visione dall'alto del veicolo e a sinistra
c'è la visione ripresa dalla parte
posteriore. I sensori di parcheggio
completano le informazioni della
visione dall'alto del veicolo.
Attivazione Il sistema di visione panoramica si
attiva:
● con l'innesto della retromarcia● guidando a una velocità inferiore a 10 km/h

Guida e funzionamento179Funzionamento
Per la parte sinistra del display si
possono scegliere diversi tipi di
visione. Il tipo di visione si può
cambiare in qualsiasi momento
durante una manovra premendo
sull'area tattile in basso a sinistra del
display:
● Vista posteriore
● Modalità Auto
● Visione zoom ● Visione a 180°
Il display si aggiorna immediatamente per corrispondere al tipo di visione
selezionato.
La modalità AUTO è l'impostazione
predefinita. Quando questa modalità
è attiva, il sistema seleziona la visione
migliore da mostrare, standard o
zoom, a seconda delle informazioni
ricevute dai sensori di parcheggio.
Lo stato di questo sistema non rimane
in memoria quando l'accensione
viene disinserita.
Vista posteriore
L'area dietro al veicolo viene mostrata
sullo schermo. Le linee verticali corri‐
spondono alla larghezza del veicolo
con gli specchietti aperti. La direzione delle linee cambia a seconda della
posizione del volante.
La prima linea orizzontale rappre‐
senta una distanza di circa 30 cm dal
bordo del paraurti posteriore. Le linee orizzontali superiori rappresentano
rispettivamente una distanza di circa
uno e due metri dal bordo del paraurti
posteriore.
Questa visione è disponibile in moda‐ lità AUTO o nel menu di selezione
delle visioni.
Modalità Auto
Questa modalità è l'impostazione
predefinita. Tramite i sensori nel
paraurti posteriore, la vista automa‐
tica cambia dalla visione posteriore a quella dall'alto se ci si avvicina ad unostacolo durante la manovra.

180Guida e funzionamentoVisione zoom
Durante una manovra, la telecamera
registra i dintorni del veicolo per rico‐ struire una vista dall'alto dell'area più
vicina al retro del veicolo stesso, permettendo al conducente di effet‐
tuare la manovra evitando eventuali
ostacoli. Questa visione disponibile
nella modalità AUTO o nel menu di
selezione delle visioni.
Visione a 180°
La visione a 180° agevola l'uscita in
retromarcia da un parcheggio,
permettendo al conducente di vedere
eventuali veicoli, pedoni e ciclisti in
arrivo. Questa visione non è consi‐
gliata per eseguire una manovra
completa. È costituita da tre aree:
sinistra 1, centro 2 e destra 3. Questa visione è disponibile solamente dal
menu di selezione delle visioni.
Disattivazione
Il sistema di visione panoramica si disattiva:
● la velocità di marcia è superiore a 10 km/h
● sette secondi dopo aver tolto la retromarcia
● premendo l'icona q nell'angolo in
alto a sinistra dello schermo
tattile
● aprendo il portellone posteriore
Informazioni generali9 Avvertenza
Il sistema di visione panoramica
non sostituisce la visione del
guidatore. Il sistema non visualiz‐
zerà bambini, pedoni, ciclisti, traf‐
fico di attraversamento, animali o
altri oggetti esterni all'area di

Guida e funzionamento181visualizzazione della telecamera,
ad es. sotto il paraurti o sotto il
veicolo.
Non condurre o parcheggiare il veicolo utilizzando solo il sistema
di visione panoramica.
Verificare sempre il funziona‐
mento del surround del veicolo
prima di partire.
Le immagini visualizzate possono
essere più grandi o più piccole di
quanto non appaiano. L'area
visualizzata è limitata e gli oggetti
vicini a uno spigolo del paraurti o
sotto il paraurti non vengono
visualizzati sullo schermo.
Limitazioni del sistema
Attenzione
Per un funzionamento ottimale del sistema, è importante tenere
sempre pulito l'obiettivo della tele‐
camera, situato sul portellone
posteriore tra le luci della targa.
Risciacquare l'obiettivo con acqua e strofinarlo con un panno
morbido.
Non pulire l'obiettivo con getti di
vapore o di acqua ad alta pres‐
sione.
Il sistema di visione panoramica
potrebbe non funzionare corretta‐
mente se:
● L'ambiente circostante è buio.● Il sole o il fascio dei fari si riflette direttamente nell'obiettivo dellavideocamera.
● Con guida notturna.
● Con visibilità limitata in caso di nebbia, pioggia o neve.
● Gli obiettivi delle videocamere sono ostruiti da neve, ghiaccio,
neve mista a fango, fango, spor‐
cizia.
● Il veicolo sta trainando un rimor‐ chio.
● Il veicolo ha avuto un incidente.
● Si verificano variazioni di tempe‐ ratura estreme.
Videocamera posteriore
La videocamera posteriore aiuta il
conducente durante le manovre in
retromarcia visualizzando l'area
posteriore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore Info.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐
cente. Ricordare che gli oggetti al
di fuori del campo visivo della
videocamera e dei sensori del
dispositivo di ausilio al parcheg‐
gio, per es. sotto il paraurti o sotto
il veicolo, non sono visualizzati.
Non condurre il veicolo in retro‐
marcia o parcheggiare utilizzando
solo la videocamera posteriore.
Verificare sempre il funziona‐
mento del surround del veicolo
prima di partire.

182Guida e funzionamentoAccensioneLa videocamera posteriore viene
automaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La telecamera è montata sopra la
targa.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immagine
visualizzata non corrisponde alla
distanza effettiva.
Linee guida
Le linee verticali rappresentano la
direzione generale di marcia mentre la distanza tra di esse corrispondealla larghezza del proprio veicolo
senza considerare gli specchietti. La
prima linea orizzontale rappresenta
una distanza di circa 30 cm dal bordo
del paraurti posteriore. Le linee oriz‐
zontali superiori rappresentano
rispettivamente una distanza di circa 1 e 2 metri dal bordo del paraurti
posteriore. Le linee curve incrociate
rappresentano il diametro di sterzata
massimo.
Disattivazione delle linee guida
Le linee guida si possono disattivare
dal Visualizzatore Info. Selezionare
Impostazioni , I Veicolo , I
Rilevamento collisioni , I Linee guida
telecamera posteriore , I § .
Visualizzatore Info 3 102.
Personalizzazione del veicolo 3 107.
Spegnimento
La videocamera si spegne al supera‐ mento di una certa velocità di marcia
avanti o se la retromarcia viene disin‐
serita per circa 10 secondi.
Limitazioni del sistema
La videocamera posteriore potrebbe
non funzionare correttamente se:
● L'ambiente circostante è buio.● Il fascio dei fari si riflette diretta‐ mente nell'obiettivo della video‐
camera.
● Con guida notturna.
● Con visibilità limitata in caso di nebbia, pioggia o neve.
