2018 OPEL CORSA E Uputstvo za upotrebu (in Serbian)

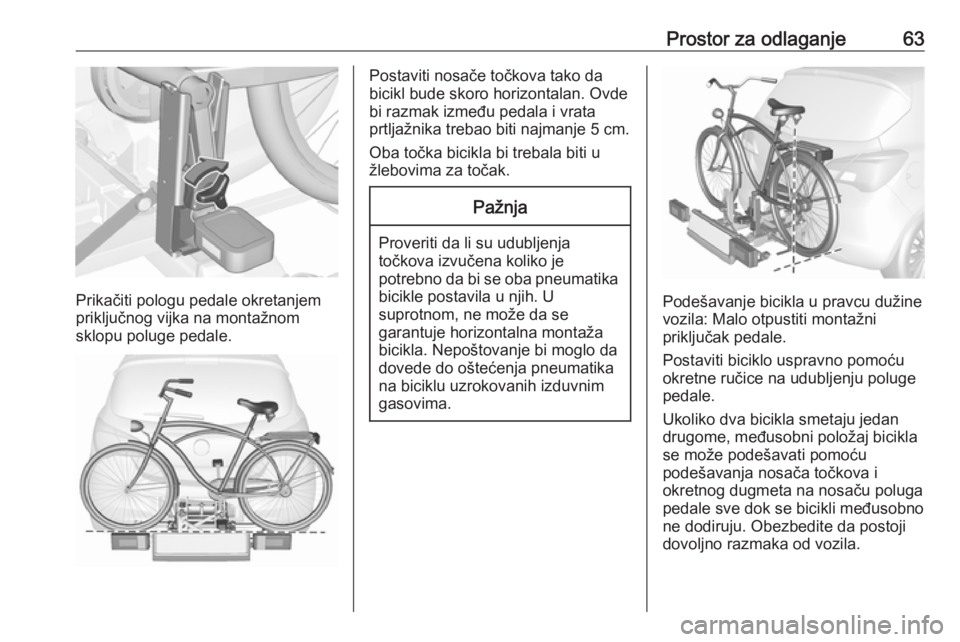

Prostor za odlaganje63
Prikačiti pologu pedale okretanjem
priključnog vijka na montažnom
sklopu poluge pedale.
Postaviti nosače točkova tako da
bicikl bude skoro horizontalan. Ovde
bi razmak između pedala i vrata
prtljažnika trebao biti najmanje 5 cm.
Oba točka bicikla bi trebala biti u
žlebovima za točak.Pažnja
Proveriti da li su udubljenja
točkova izvučena koliko je
potrebno da bi se oba pneumatika
bicikle postavila u njih. U
suprotnom, ne može da se
garantuje horizontalna montaža
bicikla. Nepoštovanje bi moglo da
dovede do oštećenja pneumatika
na biciklu uzrokovanih izduvnim
gasovima.
Podešavanje bicikla u pravcu dužine
vozila: Malo otpustiti montažni
priključak pedale.
Postaviti biciklo uspravno pomoću
okretne ručice na udubljenju poluge
pedale.
Ukoliko dva bicikla smetaju jedan
drugome, međusobni položaj bicikla
se može podešavati pomoću
podešavanja nosača točkova i
okretnog dugmeta na nosaču poluga
pedale sve dok se bicikli međusobno
ne dodiruju. Obezbedite da postoji
dovoljno razmaka od vozila.

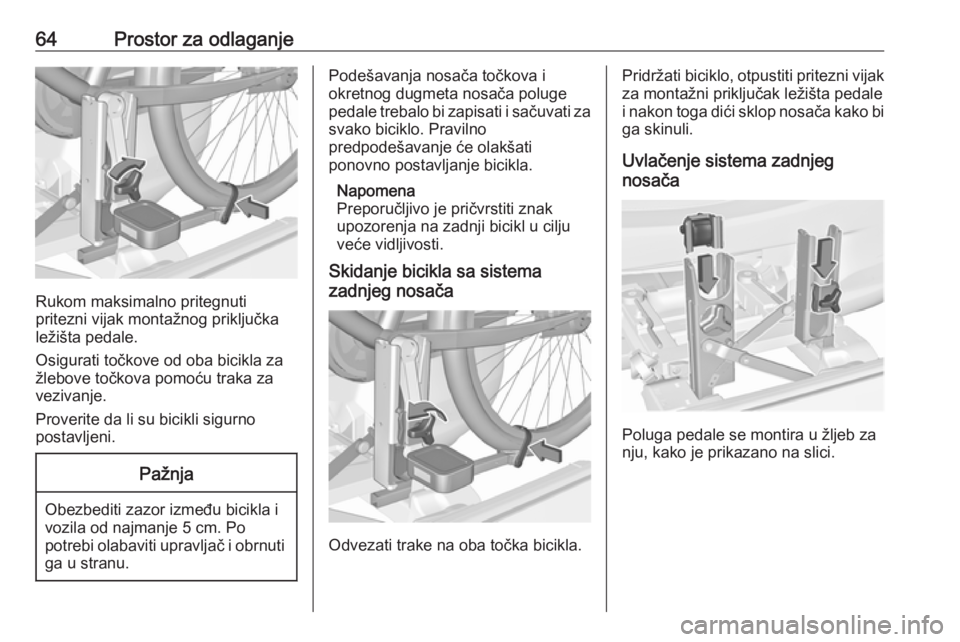

64Prostor za odlaganje
Rukom maksimalno pritegnuti
pritezni vijak montažnog priključka
ležišta pedale.
Osigurati točkove od oba bicikla za žlebove točkova pomoću traka za
vezivanje.
Proverite da li su bicikli sigurno
postavljeni.
Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Podešavanja nosača točkova i
okretnog dugmeta nosača poluge
pedale trebalo bi zapisati i sačuvati za
svako biciklo. Pravilno
predpodešavanje će olakšati
ponovno postavljanje bicikla.
Napomena
Preporučljivo je pričvrstiti znak upozorenja na zadnji bicikl u cilju
veće vidljivosti.
Skidanje bicikla sa sistema
zadnjeg nosača
Odvezati trake na oba točka bicikla.
Pridržati biciklo, otpustiti pritezni vijak za montažni priključak ležišta pedale
i nakon toga dići sklop nosača kako bi
ga skinuli.
Uvlačenje sistema zadnjeg
nosača
Poluga pedale se montira u žljeb za
nju, kako je prikazano na slici.

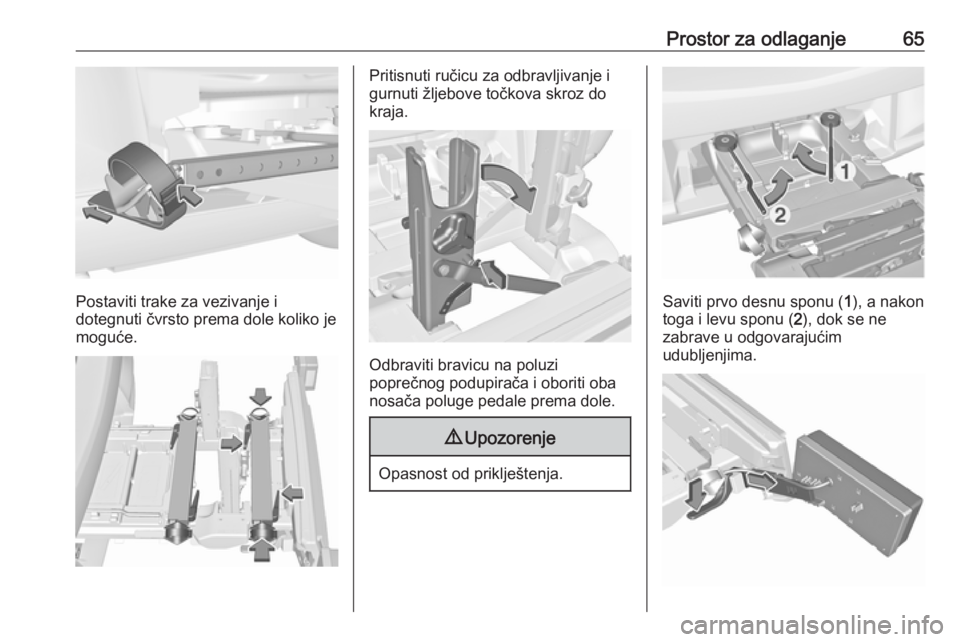

Prostor za odlaganje65
Postaviti trake za vezivanje i
dotegnuti čvrsto prema dole koliko je
moguće.
Pritisnuti ručicu za odbravljivanje i
gurnuti žljebove točkova skroz do
kraja.
Odbraviti bravicu na poluzi
poprečnog podupirača i oboriti oba
nosača poluge pedale prema dole.
9 Upozorenje
Opasnost od priklještenja.
Saviti prvo desnu sponu ( 1), a nakon
toga i levu sponu ( 2), dok se ne
zabrave u odgovarajućim
udubljenjima.

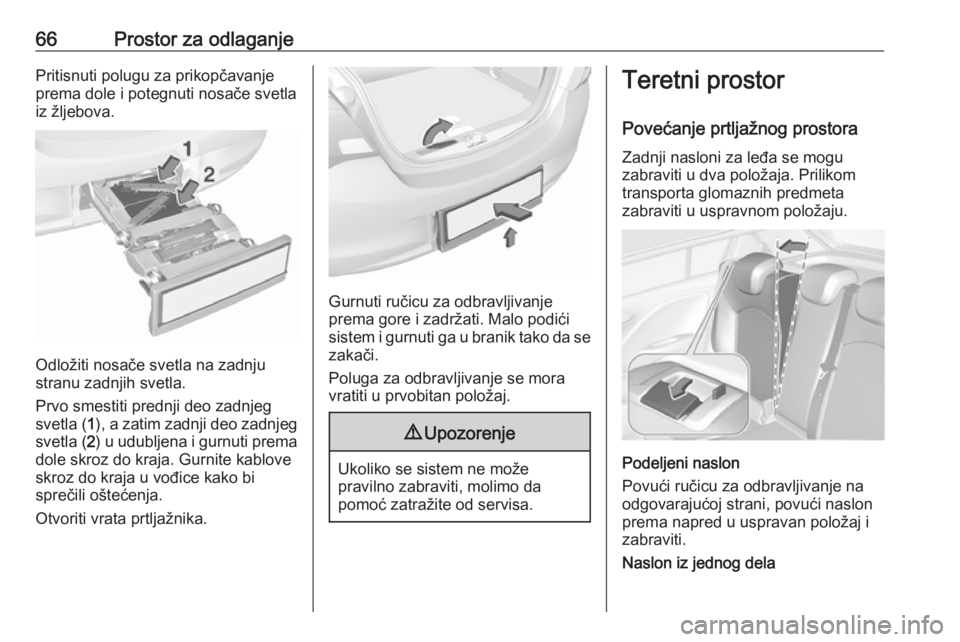

66Prostor za odlaganjePritisnuti polugu za prikopčavanje
prema dole i potegnuti nosače svetla
iz žljebova.
Odložiti nosače svetla na zadnju
stranu zadnjih svetla.
Prvo smestiti prednji deo zadnjeg
svetla ( 1), a zatim zadnji deo zadnjeg
svetla ( 2) u udubljena i gurnuti prema
dole skroz do kraja. Gurnite kablove skroz do kraja u vođice kako bi
sprečili oštećenja.
Otvoriti vrata prtljažnika.
Gurnuti ručicu za odbravljivanje
prema gore i zadržati. Malo podići
sistem i gurnuti ga u branik tako da se zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.
Teretni prostor
Povećanje prtljažnog prostora
Zadnji nasloni za leđa se mogu
zabraviti u dva položaja. Prilikom
transporta glomaznih predmeta
zabraviti u uspravnom položaju.
Podeljeni naslon
Povući ručicu za odbravljivanje na
odgovarajućoj strani, povući naslon
prema napred u uspravan položaj i
zabraviti.
Naslon iz jednog dela

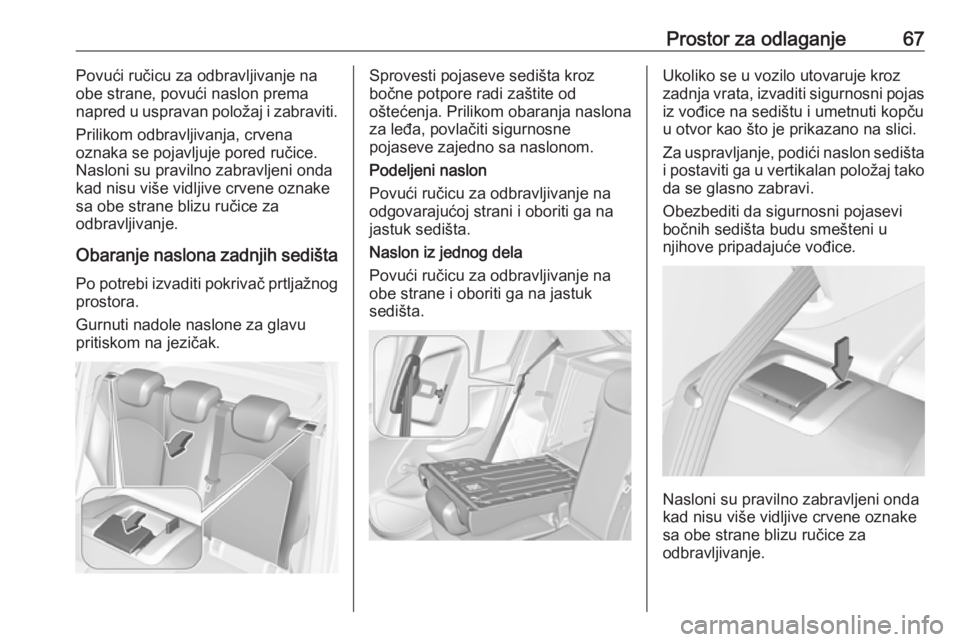

Prostor za odlaganje67Povući ručicu za odbravljivanje na
obe strane, povući naslon prema
napred u uspravan položaj i zabraviti.
Prilikom odbravljivanja, crvena
oznaka se pojavljuje pored ručice.
Nasloni su pravilno zabravljeni onda
kad nisu više vidljive crvene oznake
sa obe strane blizu ručice za
odbravljivanje.
Obaranje naslona zadnjih sedišta Po potrebi izvaditi pokrivač prtljažnog prostora.
Gurnuti nadole naslone za glavu
pritiskom na jezičak.Sprovesti pojaseve sedišta kroz
bočne potpore radi zaštite od
oštećenja. Prilikom obaranja naslona
za leđa, povlačiti sigurnosne
pojaseve zajedno sa naslonom.
Podeljeni naslon
Povući ručicu za odbravljivanje na
odgovarajućoj strani i oboriti ga na
jastuk sedišta.
Naslon iz jednog dela
Povući ručicu za odbravljivanje na
obe strane i oboriti ga na jastuk
sedišta.Ukoliko se u vozilo utovaruje kroz
zadnja vrata, izvaditi sigurnosni pojas iz vođice na sedištu i umetnuti kopču
u otvor kao što je prikazano na slici.
Za uspravljanje, podići naslon sedišta
i postaviti ga u vertikalan položaj tako
da se glasno zabravi.
Obezbediti da sigurnosni pojasevi
bočnih sedišta budu smešteni u
njihove pripadajuće vođice.
Nasloni su pravilno zabravljeni onda
kad nisu više vidljive crvene oznake
sa obe strane blizu ručice za
odbravljivanje.

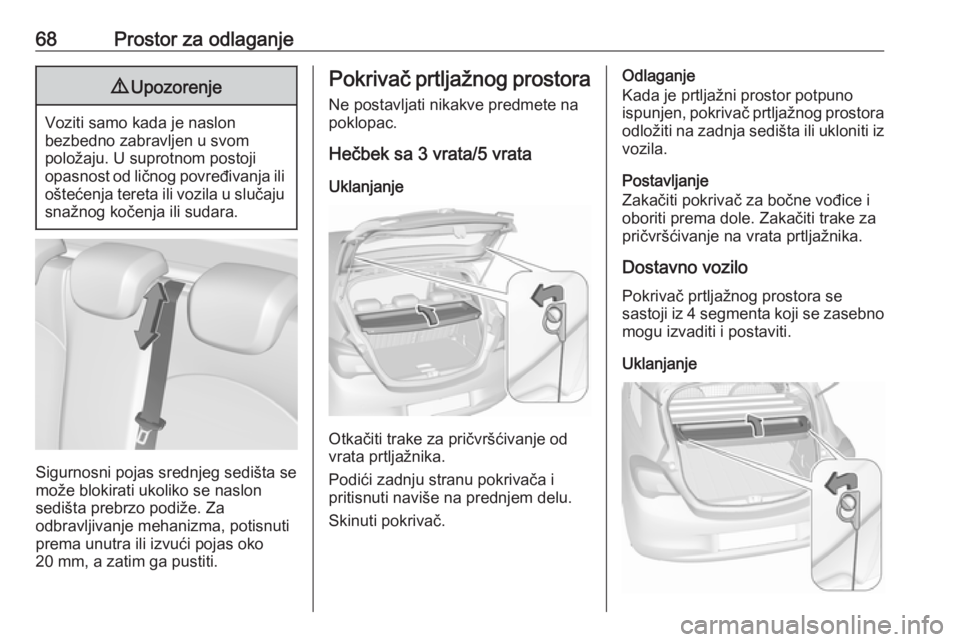

68Prostor za odlaganje9Upozorenje
Voziti samo kada je naslon
bezbedno zabravljen u svom
položaju. U suprotnom postoji
opasnost od ličnog povređivanja ili oštećenja tereta ili vozila u slučaju
snažnog kočenja ili sudara.
Sigurnosni pojas srednjeg sedišta se
može blokirati ukoliko se naslon
sedišta prebrzo podiže. Za
odbravljivanje mehanizma, potisnuti
prema unutra ili izvući pojas oko
20 mm, a zatim ga pustiti.
Pokrivač prtljažnog prostora
Ne postavljati nikakve predmete na
poklopac.
Hečbek sa 3 vrata/5 vrata
Uklanjanje
Otkačiti trake za pričvršćivanje od
vrata prtljažnika.
Podići zadnju stranu pokrivača i pritisnuti naviše na prednjem delu.
Skinuti pokrivač.
Odlaganje
Kada je prtljažni prostor potpuno
ispunjen, pokrivač prtljažnog prostora odložiti na zadnja sedišta ili ukloniti iz
vozila.
Postavljanje
Zakačiti pokrivač za bočne vođice i
oboriti prema dole. Zakačiti trake za
pričvršćivanje na vrata prtljažnika.
Dostavno voziloPokrivač prtljažnog prostora se
sastoji iz 4 segmenta koji se zasebno
mogu izvaditi i postaviti.
Uklanjanje

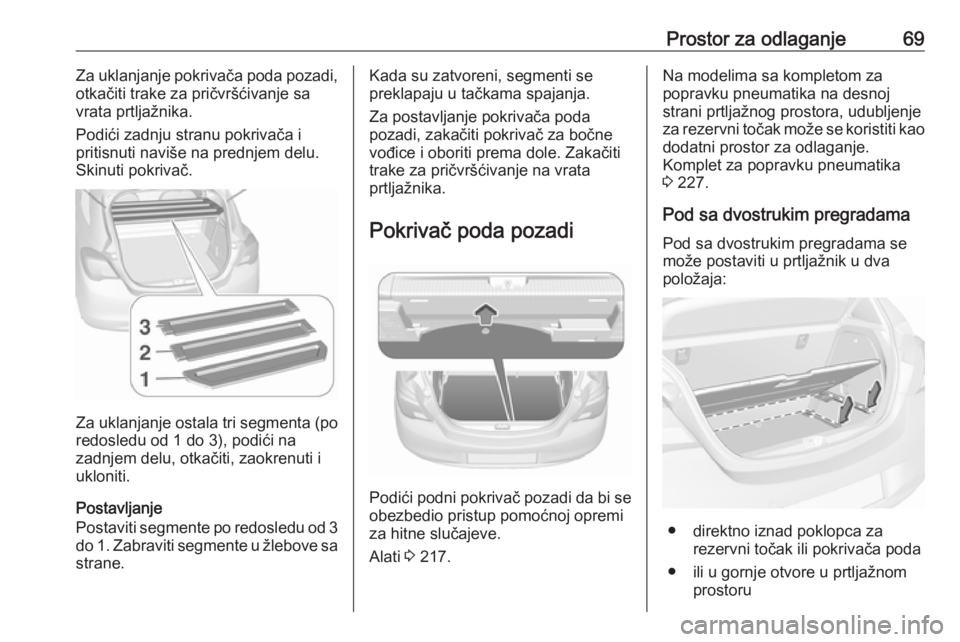

Prostor za odlaganje69Za uklanjanje pokrivača poda pozadi,
otkačiti trake za pričvršćivanje sa
vrata prtljažnika.
Podići zadnju stranu pokrivača i
pritisnuti naviše na prednjem delu.
Skinuti pokrivač.
Za uklanjanje ostala tri segmenta (po
redosledu od 1 do 3), podići na
zadnjem delu, otkačiti, zaokrenuti i
ukloniti.
Postavljanje
Postaviti segmente po redosledu od 3 do 1. Zabraviti segmente u žlebove sa strane.
Kada su zatvoreni, segmenti se
preklapaju u tačkama spajanja.
Za postavljanje pokrivača poda
pozadi, zakačiti pokrivač za bočne
vođice i oboriti prema dole. Zakačiti trake za pričvršćivanje na vrata
prtljažnika.
Pokrivač poda pozadi
Podići podni pokrivač pozadi da bi se obezbedio pristup pomoćnoj opremi
za hitne slučajeve.
Alati 3 217.
Na modelima sa kompletom za
popravku pneumatika na desnoj
strani prtljažnog prostora, udubljenje
za rezervni točak može se koristiti kao
dodatni prostor za odlaganje.
Komplet za popravku pneumatika
3 227.
Pod sa dvostrukim pregradama
Pod sa dvostrukim pregradama se
može postaviti u prtljažnik u dva
položaja:
● direktno iznad poklopca za rezervni točak ili pokrivača poda
● ili u gornje otvore u prtljažnom prostoru

70Prostor za odlaganjeZa vađenje podignite pod sa
pregradama pomoću žleba i povucite nazad.
Za stavljanje, gurnuti pod sa
pregradama prema napred u
odgovarajuću vođicu, zatim spustiti.
Ako je postavljen u gornji položaj,
prostor između poda sa pregradama
i pokrivača prostora za rezervni točak
se može koristiti kao prostor za
odlaganje.
U ovom položaju, ako se nasloni
zadnjih sedišta potpuno obore prema napred, može se napraviti skoro
potpuno ravan teretni prostor.
Pod sa dvostrukim pregradama može
izdržati teret do 100 kg. U donjem položaju, pod sa dvostrukim
pregradama može da izdrži
maksimalno dozvoljeno opterećenje.Kukice za vezivanje prtljaga
Hečbek sa 3 vrata/5 vrata
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
Dostavno vozilo
Tovar može da se pričvrsti
korišćenjem četiri kukice za vezivanje
prtljaga u prtljažnom prostoru
