2018 OPEL CORSA E Uputstvo za upotrebu (in Serbian)

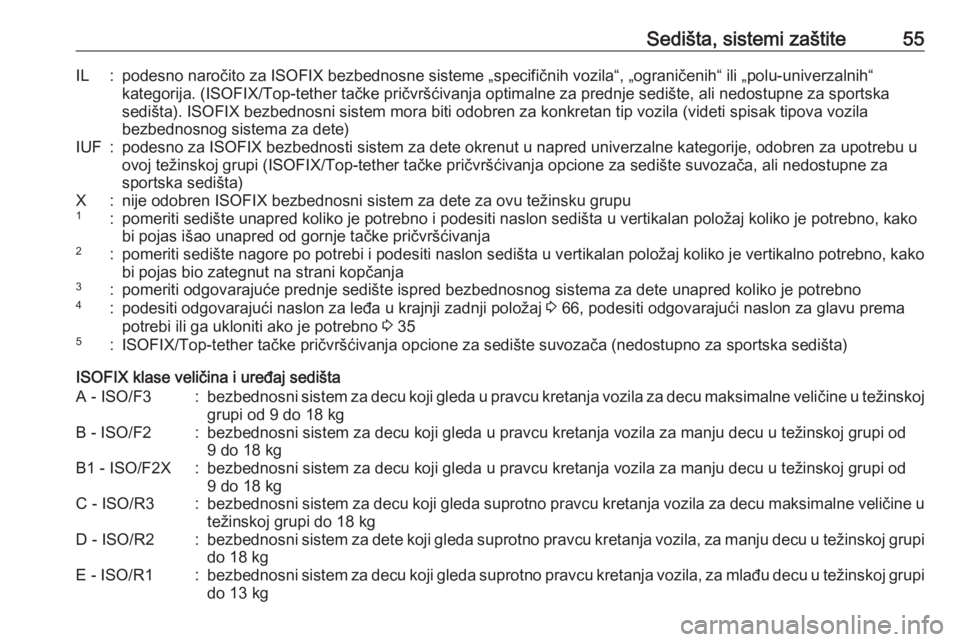

Sedišta, sistemi zaštite55IL:podesno naročito za ISOFIX bezbednosne sisteme „specifičnih vozila“, „ograničenih“ ili „polu-univerzalnih“kategorija. (ISOFIX/Top-tether tačke pričvršćivanja optimalne za prednje sedište, ali nedostupne za sportska
sedišta). ISOFIX bezbednosni sistem mora biti odobren za konkretan tip vozila (videti spisak tipova vozila bezbednosnog sistema za dete)IUF:podesno za ISOFIX bezbednosti sistem za dete okrenut u napred univerzalne kategorije, odobren za upotrebu uovoj težinskoj grupi (ISOFIX/Top-tether tačke pričvršćivanja opcione za sedište suvozača, ali nedostupne za sportska sedišta)X:nije odobren ISOFIX bezbednosni sistem za dete za ovu težinsku grupu1:pomeriti sedište unapred koliko je potrebno i podesiti naslon sedišta u vertikalan položaj koliko je potrebno, kako
bi pojas išao unapred od gornje tačke pričvršćivanja2:pomeriti sedište nagore po potrebi i podesiti naslon sedišta u vertikalan položaj koliko je vertikalno potrebno, kako
bi pojas bio zategnut na strani kopčanja3:pomeriti odgovarajuće prednje sedište ispred bezbednosnog sistema za dete unapred koliko je potrebno4:podesiti odgovarajući naslon za leđa u krajnji zadnji položaj 3 66, podesiti odgovarajući naslon za glavu prema
potrebi ili ga ukloniti ako je potrebno 3 355:ISOFIX/Top-tether tačke pričvršćivanja opcione za sedište suvozača (nedostupno za sportska sedišta)
ISOFIX klase veličina i uređaj sedišta
A - ISO/F3:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za decu maksimalne veličine u težinskoj
grupi od 9 do 18 kgB - ISO/F2:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od
9 do 18 kgB1 - ISO/F2X:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od
9 do 18 kgC - ISO/R3:bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila za decu maksimalne veličine u težinskoj grupi do 18 kgD - ISO/R2:bezbednosni sistem za dete koji gleda suprotno pravcu kretanja vozila, za manju decu u težinskoj grupi
do 18 kgE - ISO/R1:bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila, za mlađu decu u težinskoj grupi do 13 kg

56Prostor za odlaganjeProstor za
odlaganjeProstori za odlaganje ...................56
Kaseta za rukavice ....................56
Držači za čaše ........................... 56
Prednji prostor za odlaganje ......57
Prostor za odlaganje ispod sedišta ...................................... 58
Zadnji sistem nosača .................58
Teretni prostor ............................. 66
Pokrivač prtljažnog prostora ......68
Pokrivač poda pozadi ................69
Kukice za vezivanje prtljaga ......70
Trougao upozorenja ..................71
Komplet za prvu pomoć .............71
Sistem krovnog nosača ...............71
Krovni nosač .............................. 71
Informacije o utovaru ...................72Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, poklopac prostora
za odlaganje mogao bi da se otvori
i putnike u vozilu mogli bi da
povrede predmeti ako polete u
slučaju snažnog kočenja, nagle
promene pravca ili saobraćajne
nesreće.
Kaseta za rukavice
Povući ručicu i otvoriti poklopac
kasete za rukavice.
Kaseta za rukavice sadrži držač za
sitan novac i adapter za
zaključavanje vijaka točka.
Kaseta za rukavice treba da je
zatvorena tokom vožnje.
Držači za čaše
Držači za čaše se nalaze na srednjoj
konzoli.

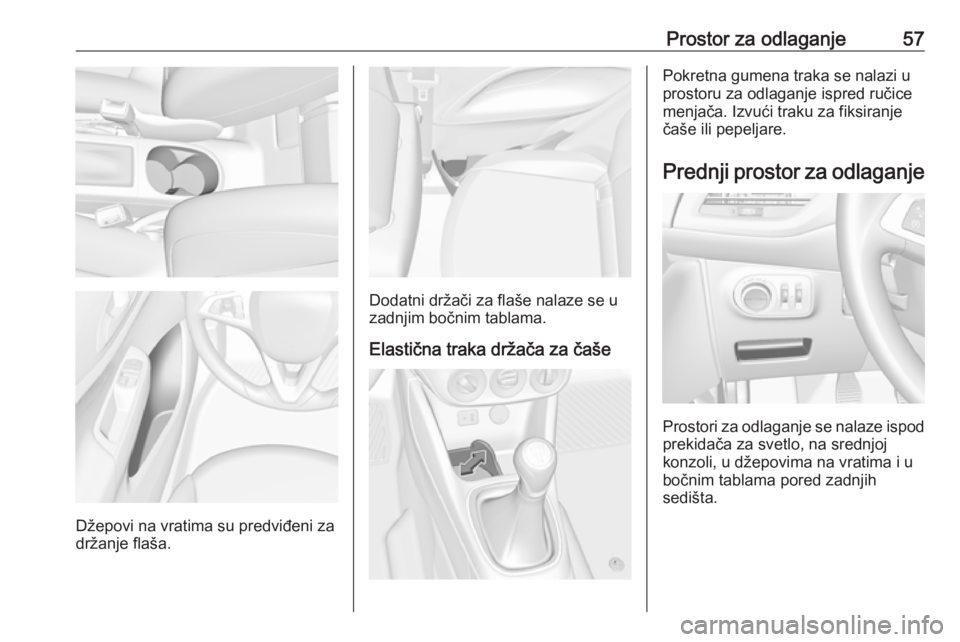

Prostor za odlaganje57
Džepovi na vratima su predviđeni za
držanje flaša.
Dodatni držači za flaše nalaze se u
zadnjim bočnim tablama.
Elastična traka držača za čaše
Pokretna gumena traka se nalazi u
prostoru za odlaganje ispred ručice
menjača. Izvući traku za fiksiranje
čaše ili pepeljare.
Prednji prostor za odlaganje
Prostori za odlaganje se nalaze ispod prekidača za svetlo, na srednjoj
konzoli, u džepovima na vratima i u
bočnim tablama pored zadnjih
sedišta.

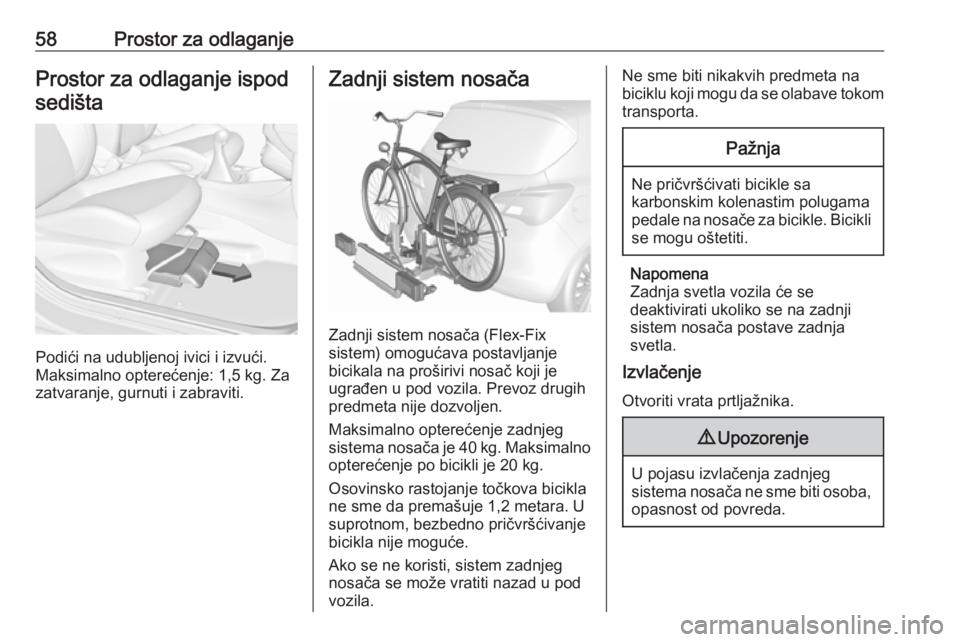

58Prostor za odlaganjeProstor za odlaganje ispodsedišta
Podići na udubljenoj ivici i izvući.
Maksimalno opterećenje: 1,5 kg. Za
zatvaranje, gurnuti i zabraviti.
Zadnji sistem nosača
Zadnji sistem nosača (Flex-Fix
sistem) omogućava postavljanje
bicikala na proširivi nosač koji je
ugrađen u pod vozila. Prevoz drugih
predmeta nije dozvoljen.
Maksimalno opterećenje zadnjeg
sistema nosača je 40 kg. Maksimalno opterećenje po bicikli je 20 kg.
Osovinsko rastojanje točkova bicikla
ne sme da premašuje 1,2 metara. U
suprotnom, bezbedno pričvršćivanje
bicikla nije moguće.
Ako se ne koristi, sistem zadnjeg
nosača se može vratiti nazad u pod
vozila.
Ne sme biti nikakvih predmeta na
biciklu koji mogu da se olabave tokom
transporta.Pažnja
Ne pričvršćivati bicikle sa
karbonskim kolenastim polugama pedale na nosače za bicikle. Bicikli se mogu oštetiti.
Napomena
Zadnja svetla vozila će se
deaktivirati ukoliko se na zadnji
sistem nosača postave zadnja
svetla.
Izvlačenje
Otvoriti vrata prtljažnika.
9 Upozorenje
U pojasu izvlačenja zadnjeg
sistema nosača ne sme biti osoba, opasnost od povreda.

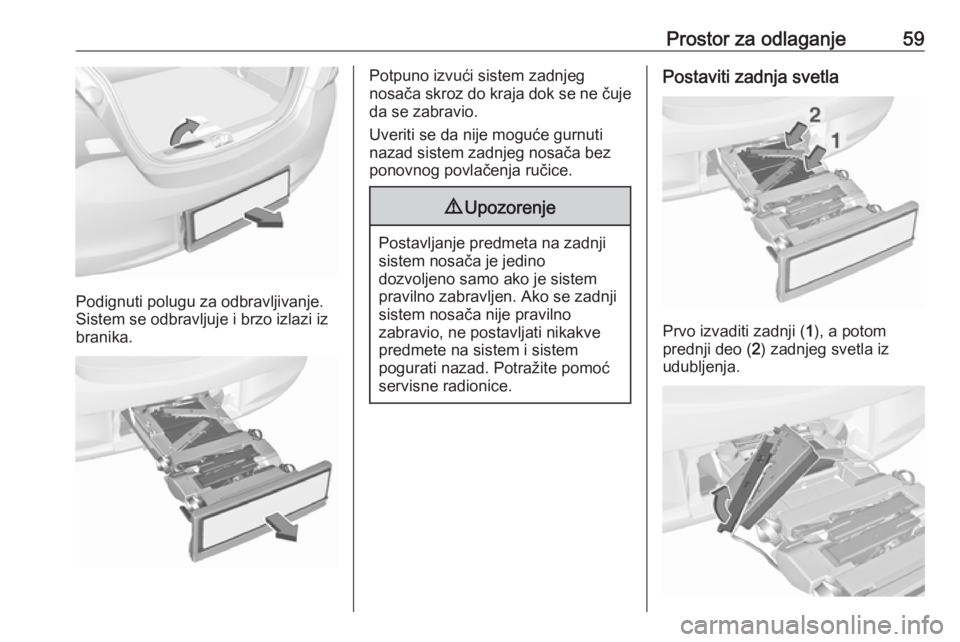

Prostor za odlaganje59
Podignuti polugu za odbravljivanje.
Sistem se odbravljuje i brzo izlazi iz
branika.
Potpuno izvući sistem zadnjeg
nosača skroz do kraja dok se ne čuje da se zabravio.
Uveriti se da nije moguće gurnuti
nazad sistem zadnjeg nosača bez
ponovnog povlačenja ručice.9 Upozorenje
Postavljanje predmeta na zadnji
sistem nosača je jedino
dozvoljeno samo ako je sistem
pravilno zabravljen. Ako se zadnji
sistem nosača nije pravilno
zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.
Postaviti zadnja svetla
Prvo izvaditi zadnji ( 1), a potom
prednji deo ( 2) zadnjeg svetla iz
udubljenja.

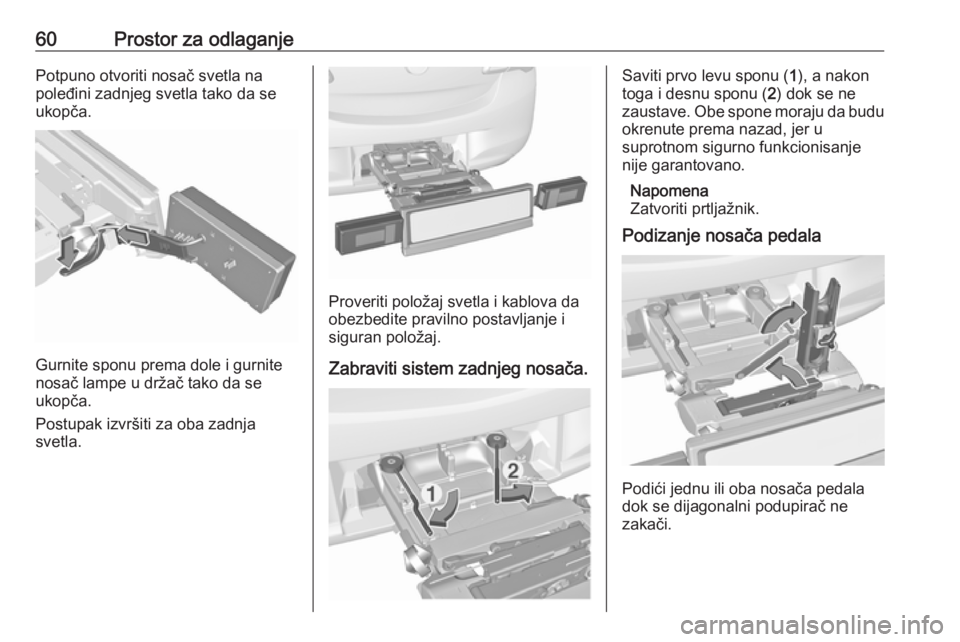

60Prostor za odlaganjePotpuno otvoriti nosač svetla na
poleđini zadnjeg svetla tako da se ukopča.
Gurnite sponu prema dole i gurnite
nosač lampe u držač tako da se
ukopča.
Postupak izvršiti za oba zadnja
svetla.
Proveriti položaj svetla i kablova da
obezbedite pravilno postavljanje i
siguran položaj.
Zabraviti sistem zadnjeg nosača.
Saviti prvo levu sponu ( 1), a nakon
toga i desnu sponu ( 2) dok se ne
zaustave. Obe spone moraju da budu okrenute prema nazad, jer u
suprotnom sigurno funkcionisanje
nije garantovano.
Napomena
Zatvoriti prtljažnik.
Podizanje nosača pedala
Podići jednu ili oba nosača pedala
dok se dijagonalni podupirač ne
zakači.

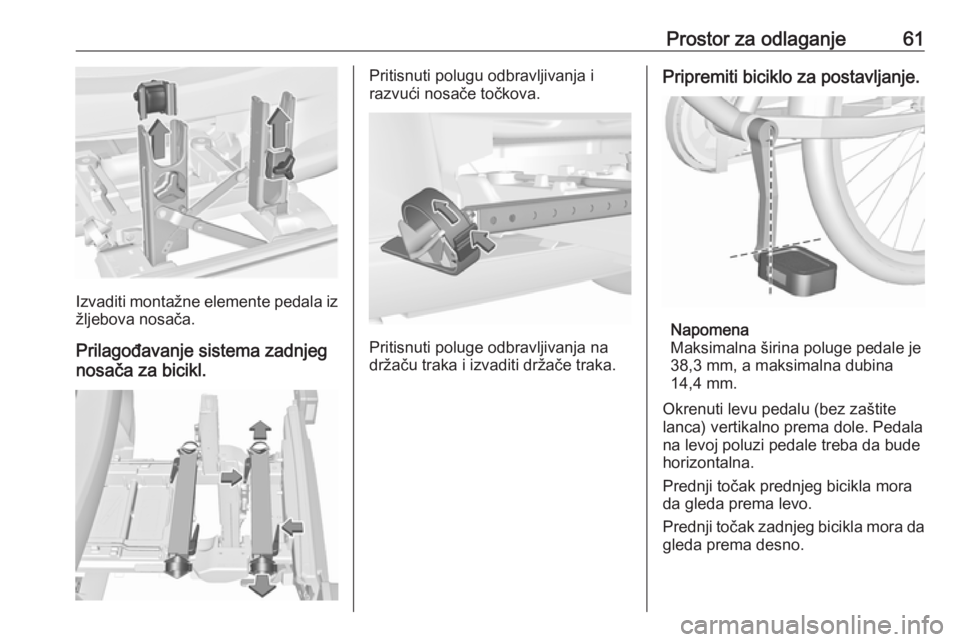

Prostor za odlaganje61
Izvaditi montažne elemente pedala iz
žljebova nosača.
Prilagođavanje sistema zadnjeg
nosača za bicikl.
Pritisnuti polugu odbravljivanja i
razvući nosače točkova.
Pritisnuti poluge odbravljivanja na
držaču traka i izvaditi držače traka.
Pripremiti biciklo za postavljanje.
Napomena
Maksimalna širina poluge pedale je
38,3 mm, a maksimalna dubina
14,4 mm.
Okrenuti levu pedalu (bez zaštite
lanca) vertikalno prema dole. Pedala
na levoj poluzi pedale treba da bude horizontalna.
Prednji točak prednjeg bicikla mora
da gleda prema levo.
Prednji točak zadnjeg bicikla mora da gleda prema desno.

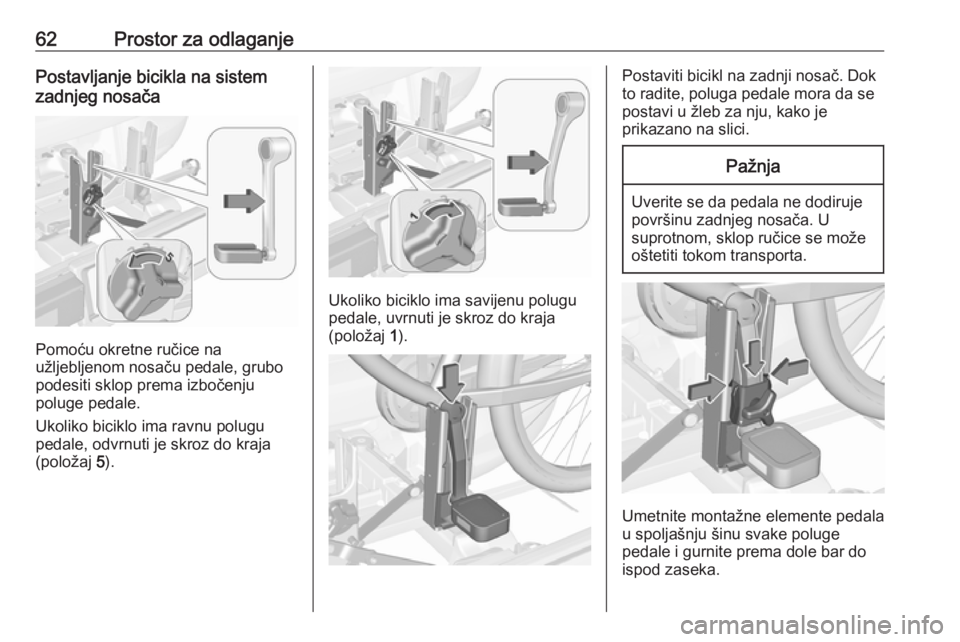

62Prostor za odlaganjePostavljanje bicikla na sistem
zadnjeg nosača
Pomoću okretne ručice na
užljebljenom nosaču pedale, grubo
podesiti sklop prema izbočenju
poluge pedale.
Ukoliko biciklo ima ravnu polugu
pedale, odvrnuti je skroz do kraja
(položaj 5).
Ukoliko biciklo ima savijenu polugu
pedale, uvrnuti je skroz do kraja
(položaj 1).
Postaviti bicikl na zadnji nosač. Dok
to radite, poluga pedale mora da se
postavi u žleb za nju, kako je
prikazano na slici.Pažnja
Uverite se da pedala ne dodiruje
površinu zadnjeg nosača. U
suprotnom, sklop ručice se može oštetiti tokom transporta.
Umetnite montažne elemente pedala
u spoljašnju šinu svake poluge
pedale i gurnite prema dole bar do
ispod zaseka.
