2018 OPEL CASCADA Инструкция по эксплуатации (in Russian)

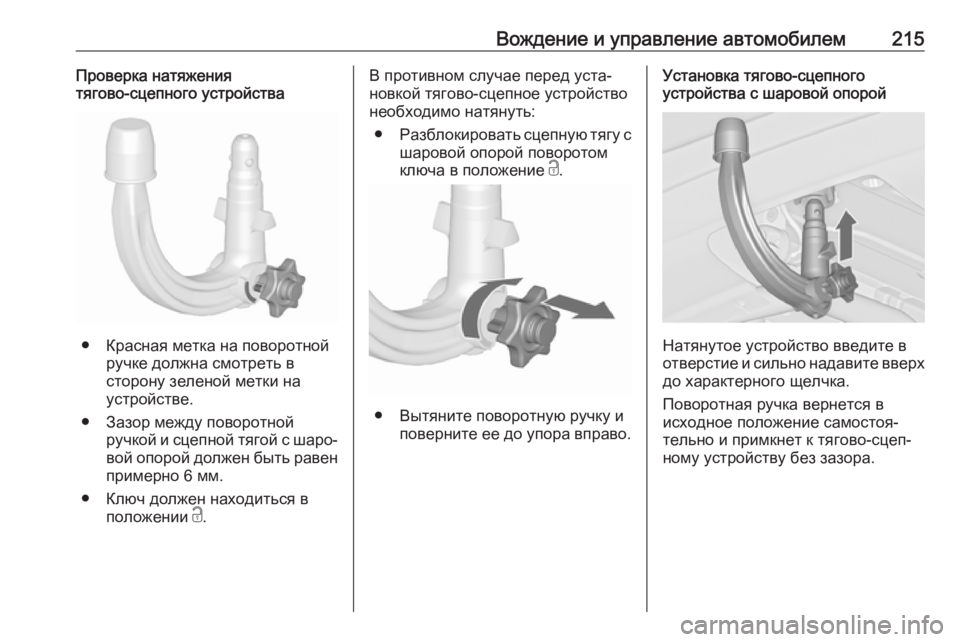

Вождение и управление автомобилем215Проверка натяжения
тягово-сцепного устройства
● Красная метка на поворотной
ручке должна смотреть в
сторону зеленой метки на
устройстве.
● Зазор между поворотной ручкой и сцепной тягой с шаро‐
вой опорой должен быть равен примерно 6 мм.
● Ключ должен находиться в положении c.
В противном случае перед уста‐
новкой тягово-сцепное устройство необходимо натянуть:
● Разблокировать сцепную тягу с
шаровой опорой поворотом
ключа в положение c.
● Вытяните поворотную ручку и
поверните ее до упора вправо.
Установка тягово-сцепного
устройства с шаровой опорой
Натянутое устройство введите в
отверстие и сильно надавите вверх до характерного щелчка.
Поворотная ручка вернется в
исходное положение самостоя‐
тельно и примкнет к тягово-сцеп‐
ному устройству без зазора.

216Вождение и управление автомобилем9Предупреждение
В процессе установки не касай‐
тесь поворотной ручки.
Заблокировать сцепную тягу с
шаровой опорой поворотом ключа
в положение e. Удалите ключ и
закройте защитную крышку.
Проушина для страховочного
троса
Крепление страховочного троса в
проушине.
Убедитесь, что тягово-сцепное
устройство с шаровой опорой
установлено правильно
● Зеленая метка на поворотной ручке должна смотреть в
сторону зеленой метки на
устройстве.
● Между поворотной ручкой и тягово-сцепным устройством
не должно быть зазора.
● Тягово-сцепное устройство должно быть надежно закреп‐
лено в отверстии.
● Тягово-сцепное устройство должно быть заблокировано, а
ключ вынут.9 Предупреждение
Буксировка прицепа разре‐
шается только при правильно
установленном тягово-сцепном
устройстве. Если устройство
установлено неправильно,
обратитесь за помощью на
станцию техобслуживания.
Демонтаж тягово-сцепного
устройства с шаровой опорой
Снять защитную крышку и поворо‐
том ключа в положение c разбло‐
кировать сцепную тягу с шаровой
опорой.
Вытяните поворотную ручку и
поверните ее до упора по часовой
стрелке. Вытяните тягово-сцепное
устройство вниз.
Вставьте в отверстие заглушку.
Откиньте разъем.
Уложите и закрепите тягово-сцеп‐
ное устройство с шаровой опорой,
как указано выше.

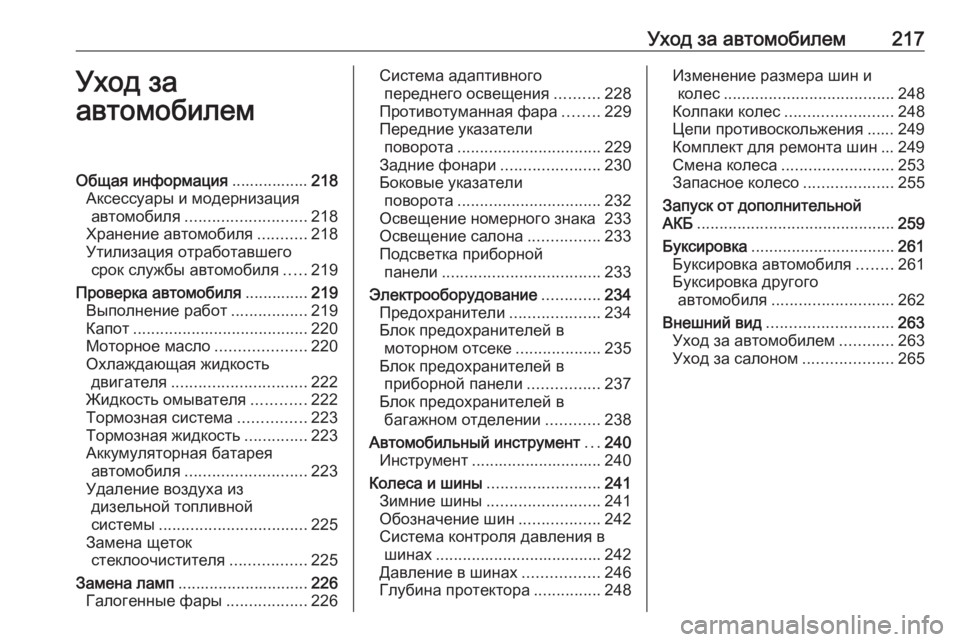

Уход за автомобилем217Уход за
автомобилемОбщая информация .................218
Аксессуары и модернизация автомобиля ........................... 218
Хранение автомобиля ...........218
Утилизация отработавшего срок службы автомобиля .....219
Проверка автомобиля ..............219
Выполнение работ .................219
Капот ....................................... 220
Моторное масло ....................220
Охлаждающая жидкость двигателя .............................. 222
Жидкость омывателя ............222
Тормозная система ...............223
Тормозная жидкость ..............223
Аккумуляторная батарея автомобиля ........................... 223
Удаление воздуха из дизельной топливной
системы ................................. 225
Замена щеток стеклоочистителя .................225
Замена ламп ............................. 226
Галогенные фары ..................226Система адаптивного
переднего освещения ..........228
Противотуманная фара ........229
Передние указатели поворота ................................ 229
Задние фонари ......................230
Боковые указатели поворота ................................ 232
Освещение номерного знака 233
Освещение салона ................233
Подсветка приборной панели ................................... 233
Электрооборудование .............234
Предохранители ....................234
Блок предохранителей в моторном отсеке ...................235
Блок предохранителей в приборной панели ................237
Блок предохранителей в багажном отделении ............238
Автомобильный инструмент ...240
Инструмент ............................. 240
Колеса и шины ......................... 241
Зимние шины ......................... 241
Обозначение шин ..................242
Система контроля давления в шинах ..................................... 242
Давление в шинах .................246
Глубина протектора ...............248Изменение размера шин и
колес ...................................... 248
Колпаки колес ........................ 248
Цепи противоскольжения ...... 249
Комплект для ремонта шин ... 249
Смена колеса ......................... 253
Запасное колесо ....................255
Запуск от дополнительной АКБ ............................................ 259
Буксировка ................................ 261
Буксировка автомобиля ........261
Буксировка другого автомобиля ........................... 262
Внешний вид ............................ 263
Уход за автомобилем ............263
Уход за салоном ....................265

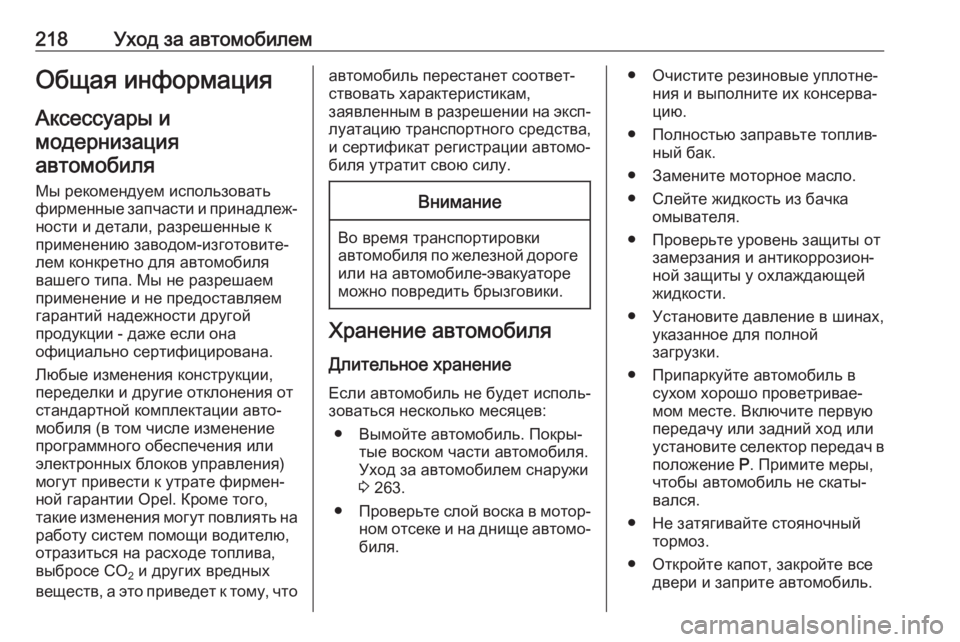

218Уход за автомобилемОбщая информацияАксессуары имодернизацияавтомобиля
Мы рекомендуем использовать
фирменные запчасти и принадлеж‐ ности и детали, разрешенные к
применению заводом-изготовите‐
лем конкретно для автомобиля
вашего типа. Мы не разрешаем
применение и не предоставляем
гарантий надежности другой
продукции - даже если она
официально сертифицирована.
Любые изменения конструкции,
переделки и другие отклонения от
стандартной комплектации авто‐
мобиля (в том числе изменение
программного обеспечения или электронных блоков управления)
могут привести к утрате фирмен‐
ной гарантии Opel. Кроме того,
такие изменения могут повлиять на
работу систем помощи водителю,
отразиться на расходе топлива,
выбросе CO 2 и других вредных
веществ, а это приведет к тому, чтоавтомобиль перестанет соответ‐
ствовать характеристикам,
заявленным в разрешении на эксп‐
луатацию транспортного средства,
и сертификат регистрации автомо‐ биля утратит свою силу.Внимание
Во время транспортировки
автомобиля по железной дороге
или на автомобиле-эвакуаторе
можно повредить брызговики.
Хранение автомобиля
Длительное хранениеЕсли автомобиль не будет исполь‐
зоваться несколько месяцев:
● Вымойте автомобиль. Покры‐ тые воском части автомобиля.
Уход за автомобилем снаружи
3 263.
● Проверьте слой воска в мотор‐
ном отсеке и на днище автомо‐
биля.
● Очистите резиновые уплотне‐ ния и выполните их консерва‐
цию.
● Полностью заправьте топлив‐ ный бак.
● Замените моторное масло. ● Слейте жидкость из бачка омывателя.
● Проверьте уровень защиты от замерзания и антикоррозион‐
ной защиты у охлаждающей
жидкости.
● Установите давление в шинах, указанное для полной
загрузки.
● Припаркуйте автомобиль в сухом хорошо проветривае‐
мом месте. Включите первую передачу или задний ход или
установите селектор передач в
положение Р. Примите меры,
чтобы автомобиль не скаты‐
вался.
● Не затягивайте стояночный тормоз.
● Откройте капот, закройте все двери и заприте автомобиль.

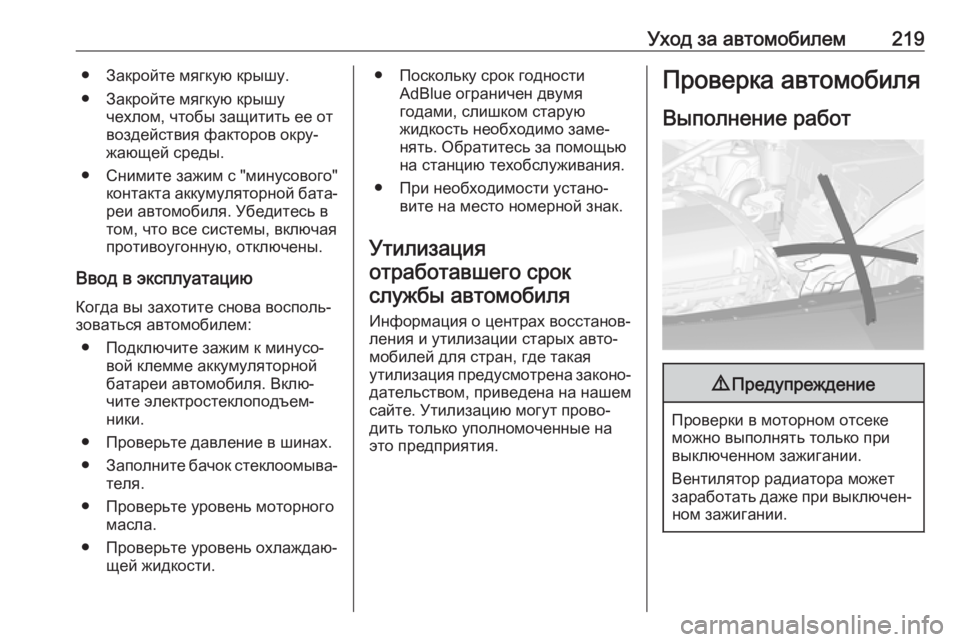

Уход за автомобилем219● Закройте мягкую крышу.
● Закройте мягкую крышу чехлом, чтобы защитить ее от
воздействия факторов окру‐
жающей среды.
● Снимите зажим с "минусового" контакта аккумуляторной бата‐реи автомобиля. Убедитесь в
том, что все системы, включая
противоугонную, отключены.
Ввод в эксплуатацию
Когда вы захотите снова восполь‐
зоваться автомобилем:
● Подключите зажим к минусо‐ вой клемме аккумуляторной
батареи автомобиля. Вклю‐
чите электростеклоподъем‐
ники.
● Проверьте давление в шинах. ● Заполните бачок стеклоомыва‐
теля.
● Проверьте уровень моторного масла.
● Проверьте уровень охлаждаю‐ щей жидкости.● Поскольку срок годностиAdBlue ограничен двумя
годами, слишком старую
жидкость необходимо заме‐
нять. Обратитесь за помощью
на станцию техобслуживания.
● При необходимости устано‐ вите на место номерной знак.
Утилизация
отработавшего срок
службы автомобиля
Информация о центрах восстанов‐
ления и утилизации старых авто‐ мобилей для стран, где такая
утилизация предусмотрена законо‐
дательством, приведена на нашем
сайте. Утилизацию могут прово‐
дить только уполномоченные на
это предприятия.Проверка автомобиля
Выполнение работ9 Предупреждение
Проверки в моторном отсеке
можно выполнять только при
выключенном зажигании.
Вентилятор радиатора может
заработать даже при выключен‐ ном зажигании.

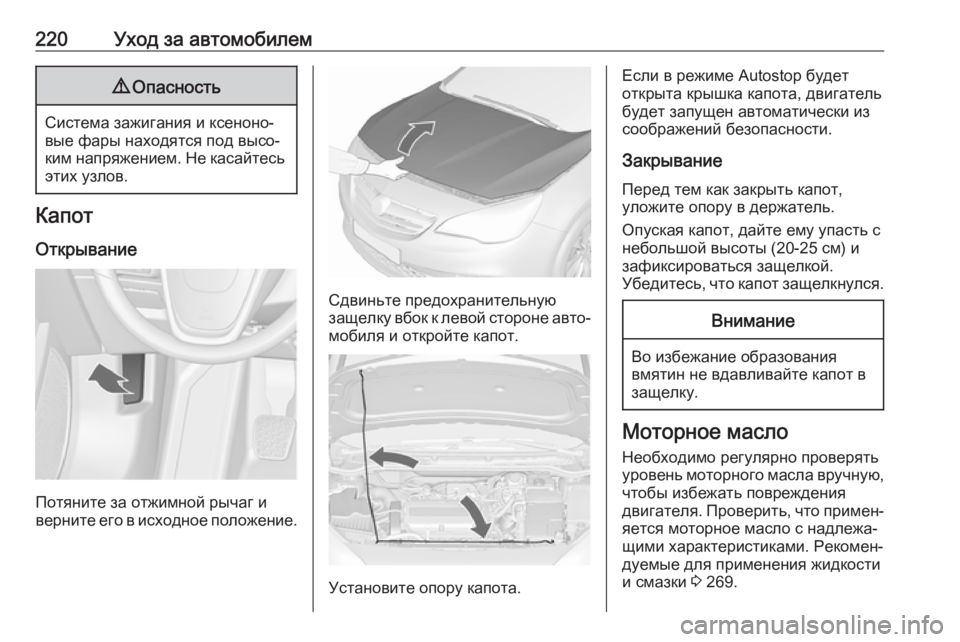

220Уход за автомобилем9Опасность
Система зажигания и ксеноно‐
вые фары находятся под высо‐
ким напряжением. Не касайтесь этих узлов.
Капот
Открывание
Потяните за отжимной рычаг и
верните его в исходное положение.
Сдвиньте предохранительную
защелку вбок к левой стороне авто‐
мобиля и откройте капот.
Установите опору капота.
Если в режиме Autostop будет
открыта крышка капота, двигатель
будет запущен автоматически из
соображений безопасности.
Закрывание Перед тем как закрыть капот,
уложите опору в держатель.
Опуская капот, дайте ему упасть с
небольшой высоты (20-25 см) и
зафиксироваться защелкой.
Убедитесь, что капот защелкнулся.Внимание
Во избежание образования
вмятин не вдавливайте капот в защелку.
Моторное масло
Необходимо регулярно проверять
уровень моторного масла вручную,
чтобы избежать повреждения
двигателя. Проверить, что примен‐
яется моторное масло с надлежа‐
щими характеристиками. Рекомен‐
дуемые для применения жидкости
и смазки 3 269.

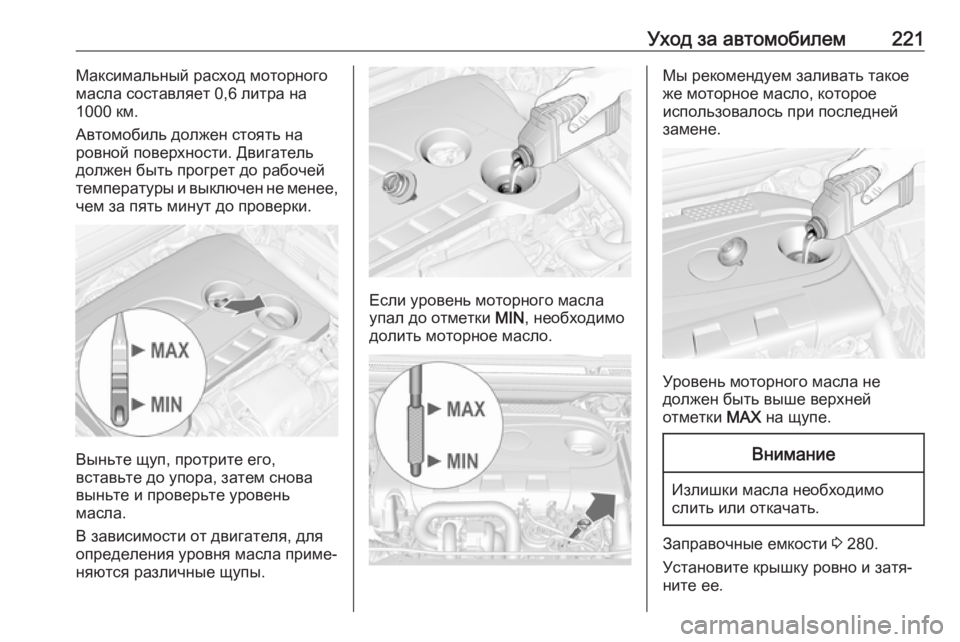

Уход за автомобилем221Максимальный расход моторного
масла составляет 0,6 литра на
1000 км.
Автомобиль должен стоять на
ровной поверхности. Двигатель
должен быть прогрет до рабочей
температуры и выключен не менее,
чем за пять минут до проверки.
Выньте щуп, протрите его,
вставьте до упора, затем снова выньте и проверьте уровень
масла.
В зависимости от двигателя, для
определения уровня масла приме‐
няются различные щупы.
Если уровень моторного масла
упал до отметки MIN, необходимо
долить моторное масло.
Мы рекомендуем заливать такое
же моторное масло, которое
использовалось при последней замене.
Уровень моторного масла не
должен быть выше верхней
отметки MAX на щупе.
Внимание
Излишки масла необходимо
слить или откачать.
Заправочные емкости 3 280.
Установите крышку ровно и затя‐
ните ее.

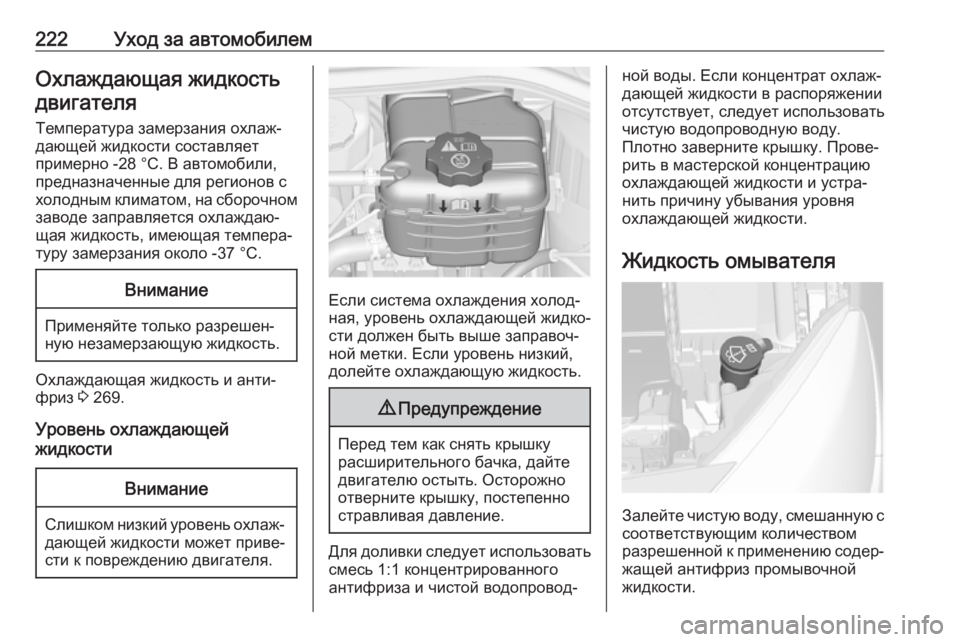

222Уход за автомобилемОхлаждающая жидкостьдвигателя
Температура замерзания охлаж‐
дающей жидкости составляет
примерно -28 °C. В автомобили,
предназначенные для регионов с холодным климатом, на сборочном заводе заправляется охлаждаю‐
щая жидкость, имеющая темпера‐
туру замерзания около -37 °C.Внимание
Применяйте только разрешен‐
ную незамерзающую жидкость.
Охлаждающая жидкость и анти‐ фриз 3 269.
Уровень охлаждающей
жидкости
Внимание
Слишком низкий уровень охлаж‐ дающей жидкости может приве‐
сти к повреждению двигателя.
Если система охлаждения холод‐
ная, уровень охлаждающей жидко‐
сти должен быть выше заправоч‐
ной метки. Если уровень низкий,
долейте охлаждающую жидкость.
9 Предупреждение
Перед тем как снять крышку
расширительного бачка, дайте
двигателю остыть. Осторожно
отверните крышку, постепенно
стравливая давление.
Для доливки следует использовать
смесь 1:1 концентрированного
антифриза и чистой водопровод‐
ной воды. Если концентрат охлаж‐
дающей жидкости в распоряжении
отсутствует, следует использовать
чистую водопроводную воду.
Плотно заверните крышку. Прове‐
рить в мастерской концентрацию
охлаждающей жидкости и устра‐
нить причину убывания уровня
охлаждающей жидкости.
Жидкость омывателя
Залейте чистую воду, смешанную ссоответствующим количеством
разрешенной к применению содер‐
жащей антифриз промывочной
жидкости.
