2018 OPEL CASCADA Инструкция по эксплуатации (in Russian)

Приборы и средства управления103Горит зеленым светом
Система включена и готова к
работе.
Мигает желтым светом
Система распознала непреднаме‐
ренный выход за пределы полосы
движения.
Электронная система динамической
стабилизации отключена
n горит желтым светом.
Система выключается.
Электронная системадинамическойстабилизации и контролятягового усилия
Горит или мигает желтым
светом b.Мигание
Система активно вмешивается в
процесс управления. Мощность
двигателя может упасть, и автомо‐
биль может притормаживаться
автоматически.
Горит непрерывно
Обнаружена неисправность
системы. В информационном
центре водителя появляется
предупреждающее сообщение.
Можно продолжить поездку.
Система не работает. Однако в
зависимости от состояния дорож‐
ного полотна может снизиться
устойчивость.
Устраните причину неисправности
на станции техобслуживания.
Электронная система динамиче‐
ской стабилизации (ESC) 3 177,
система контроля тягового усилия
(TC) 3 176.Система контроля
тягового усилияотключена
k горит желтым светом.
Система выключается.
Предварительный
подогрев
! горит желтым светом.
Включен предварительный подо‐
грев. Включается только при пони‐
женной температуре наружного
воздуха.
Сажевый фильтр
дизельного двигателя
Горит или мигает желтым
светом %.
Требуется чистка сажевого
фильтра дизельного двигателя.
Продолжайте движение, пока
индикатор % не погаснет. По
возможности не следует доводить

104Приборы и средства управлениячастоту вращения коленчатого
вала двигателя до величины ниже
2000 об/мин.
Горит непрерывно
Сажевый фильтр дизельного
двигателя заполнен. Незамедли‐
тельно следует начать процесс
очистки.
Мигание Достигнут максимальный уровень
засорения фильтра. Во избежание
повреждения двигателя следует
незамедлительно начать процесс
очистки.
Сажевый фильтр дизельного
двигателя 3 163, система автома‐
тической остановки и пуска двига‐ теля 3 158.
AdBlue Y мигает желтым светом.
Низкий уровень AdBlue. Долейте
раствор AdBlue, чтобы исключить
блокировку пуска двигателя.
AdBlue 3 165.Система контроля
давления в шинах
Горит или мигает желтым
светом w.
Горит непрерывно
Падение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах.
МиганиеНеисправность в системе или уста‐
новлено колесо без датчика давле‐
ния (например запасное колесо).
Через 60-90 секунд контрольный
индикатор начинает гореть непре‐
рывно. Проконсультируйтесь на станции техобслуживания.
Система контроля давления в
шинах 3 242.
Давление моторного масла
Загорается красным светом I.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу, переведите рычаг селек‐
тора передач в положение N.
3. Как можно быстрее выведите автомобиль из потока, не
мешая другим автомобилям.
4. Выключите зажигание.
9 Предупреждение
При выключенном двигателе
для торможения и поворота
рулевого колеса требуются
значительно большие усилия. В

Приборы и средства управления105режиме Autostop тормозной
усилитель продолжает рабо‐
тать.
Не вынимайте ключ, пока авто‐ мобиль не остановится,
поскольку при этом рулевое
колесо может неожиданно
заблокироваться.
Перед тем, как обращаться на
станцию техобслуживания 3 220,
следует проверить уровень мотор‐
ного масла.
Низкий уровень топлива Горит или мигает желтым
светом i.
Горит непрерывно
Слишком низкий уровень топлива в
баке.
Мигание Запас топлива израсходован.Немедленно заправьте автомо‐
биль. Категорически запрещается
движение до полного опустошения
бака.
Каталитический нейтрализатор
3 164.
Удаление воздуха из дизельной
топливной системы 3 225.
Иммобилайзер
d мигает желтым светом.
Неисправность в системе иммоби‐
лайзера. Пуск двигателя невозмо‐
жен.
Наружное освещение
8 горит зеленым светом.
Наружные габаритные фонари
горят 3 127.
Дальний свет
C горит синим светом.
Загорается при включенном даль‐
нем свете, при мигании дальним
светом 3 129 или при включенном
дальнем свете во время работы
системы автоматического пере‐
ключения дальнего света или
интеллектуальной регулировки
дальности света 3 132.Автоматическое
переключение дальнегосвета
l горит зеленым светом.
Активируется функция автомати‐
ческого переключения дальнего
света или интеллектуальной регу‐
лировки дальности света 3 130,
3 132.
Система адаптивных фар
Горит или мигает желтым светом f.
Горит непрерывно
Неисправность в системе.
Обратитесь за помощью на стан‐
цию техобслуживания.
Мигание Система переключена на симмет‐
ричный ближний свет.
Мигание индикатора f в течение
примерно 4 секунд после включе‐ ния зажигания напоминает о том,
что система включена 3 131.

106Приборы и средства управленияСистема автоматического управ‐
ления освещением 3 129.
Противотуманные фары > горит зеленым светом.
Передние противотуманные фары
горят 3 137.
Задний противотуманный фонарь
r горит желтым светом.
Задний противотуманный фонарь
горит 3 138.
Круиз-контроль m зажигает белый или зеленый
индикатор.
Зажигает белый индикатор
Система включена.
Горит зеленым светом
Круиз-контроль активен.
Круиз-контроль 3 180.Обнаружено движущееся
впереди транспортноесредство
A горит зеленым светом.
Обнаружено транспортное сред‐
ство, движущееся впереди в том же ряду.
Предупреждение о фронтальном
столкновении 3 184.
Открыта дверь
Если дверь или крышка багажника
открыты, в информационном
центре водителя отображается
символ h.Информационные
дисплеи
Информационный центр водителя
Информационный центр водителя
располагается на комбинации
приборов между спидометром и
тахометром.
На дисплее могут отображаться
следующие меню верхнего уровня, которые можно выбирать нажа‐
тием MENU на рычажке сигнала
поворота. Символические обозна‐
чения меню отображаются в верх‐
ней строке дисплея:

Приборы и средства управления107
●Меню информации
автомобиля X
● Меню информации маршрут/
топл. W
● Меню ЭКО-информации s
Некоторые функции отображаются по-разному в зависимости от того,
движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.
Сохранение индивидуальных
настроек автомобиля 3 116. Уста‐
новки, записанные в память 3 23.
Настройка меню и функций
Для выбора меню и функций
используются клавиши на комби‐
нированном переключателе указа‐
телей поворота.
Используйте MENU для перехода
между меню или для возврата из
подменю на предыдущий уровень.
Поверните маховичок, чтобы выде‐ лить нужный пункт меню или уста‐
новить числовое значение.

108Приборы и средства управленияНажмите SET/CLR, чтобы выбрать
функцию или подтвердить сообще‐
ние.
Меню информации
автомобиля X
Нажмите MENU, чтобы выбрать
X .
Для выбора подменю поворачи‐
вайте колесо регулятора. Нажмите для подтверждения кнопку
SET/CLR .
Следуйте инструкциям, которые
приведены в подменю.
В зависимости от версии в числе
меню нижнего уровня могут быть
следующие:
● Ед.измер. : изменение отобра‐
жаемых единиц измерения
● Давл.в шинах : контроль давле‐
ния воздуха во всех шинах во время движения 3 242
● Нагрузка на шины : выбор кате‐
гории давления воздуха в
шинах в соответствии с факти‐
ческим давлением 3 242
● Остаточный срок службы
масла : отображается остаточ‐
ный ресурс моторного масла и
фильтра 3 96
● Предупрежд. о превышен.
скорости : при превышении
заранее заданной скорости
включается предупреждаю‐
щий звуковой сигнал
● Система обнаружения
дорожных знаков : показывает
обнаруженные дорожные
знаки для текущего участка маршрута 3 201
● След.дистанс. : показывает
расстояние до движущегося
впереди автомобиля 3 187
Меню информации маршрут/
топл. W
Нажмите MENU, чтобы выбрать
W .
Поворотом колесика регулятора выберите страницу:

Приборы и средства управления109
Стр. 1:● счетчик текущего пробега 1
● средний расход топлива 1
● средняя скорость 1
Стр. 2: ● счетчик текущего пробега 2
● средний расход топлива 2
● средняя скорость 2
Стр. 3: ● цифровая скорость
● запас хода
● текущий расход
Для каждой из страниц 1 и 2 можно
независимо обнулять данные
одометра, среднего расхода и средней скорости, что позволяет
независимо отображать информа‐
цию для разных поездок. Выбор
между страницами производится
поворотом регулировочного коле‐
сика на рычажке сигнала поворота.
Счетчик дальности поездки 1
или 2
Счетчик суточного пробега показы‐
вает расстояние, пройденное авто‐
мобилем после сброса показаний
счетчика.
Счетчик текущего пробега отсчи‐
тывает пробег до 2000 км, после
чего сбрасывается на 0.
Чтобы сбросить показания счет‐
чика текущего пробега, выберите
страницу счетчика SET/CLR

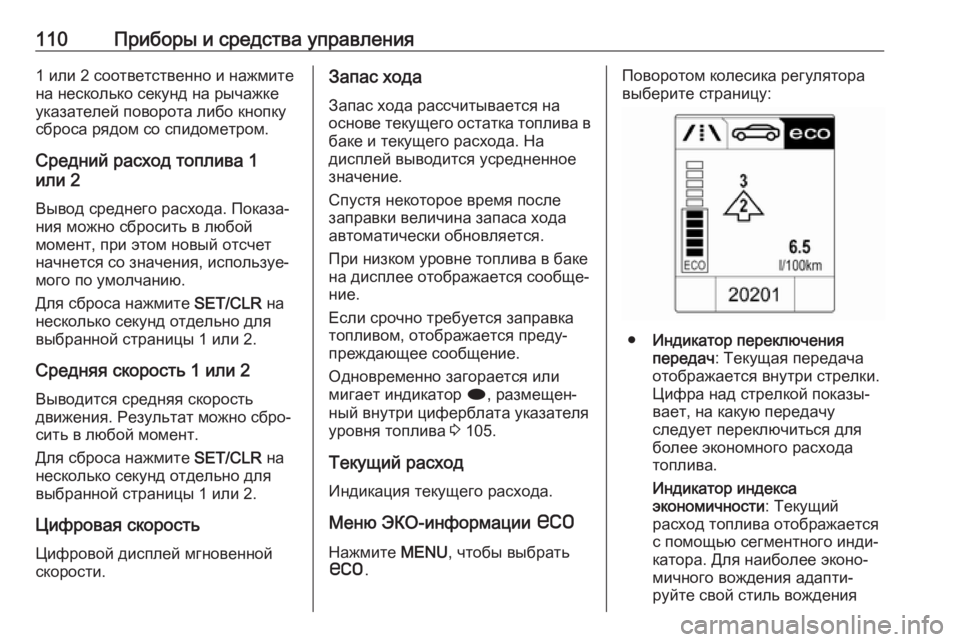

110Приборы и средства управления1 или 2 соответственно и нажмите
на несколько секунд на рычажке
указателей поворота либо кнопку
сброса рядом со спидометром.
Средний расход топлива 1
или 2
Вывод среднего расхода. Показа‐
ния можно сбросить в любой
момент, при этом новый отсчет
начнется со значения, используе‐
мого по умолчанию.
Для сброса нажмите SET/CLR на
несколько секунд отдельно для выбранной страницы 1 или 2.
Средняя скорость 1 или 2
Выводится средняя скорость
движения. Результат можно сбро‐
сить в любой момент.
Для сброса нажмите SET/CLR на
несколько секунд отдельно для
выбранной страницы 1 или 2.
Цифровая скорость
Цифровой дисплей мгновенной
скорости.Запас хода
Запас хода рассчитывается на
основе текущего остатка топлива в
баке и текущего расхода. На
дисплей выводится усредненное
значение.
Спустя некоторое время после заправки величина запаса ходаавтоматически обновляется.
При низком уровне топлива в баке
на дисплее отображается сообще‐
ние.
Если срочно требуется заправка
топливом, отображается преду‐
преждающее сообщение.
Одновременно загорается или
мигает индикатор i, размещен‐
ный внутри циферблата указателя
уровня топлива 3 105.
Текущий расход Индикация текущего расхода.
Меню ЭКО-информации s
Нажмите MENU, чтобы выбрать
s .Поворотом колесика регулятора
выберите страницу:
● Индикатор переключения
передач : Текущая передача
отображается внутри стрелки. Цифра над стрелкой показы‐
вает, на какую передачу
следует переключиться для
более экономного расхода
топлива.
Индикатор индекса
экономичности : Текущий
расход топлива отображается
с помощью сегментного инди‐
катора. Для наиболее эконо‐
мичного вождения адапти‐
руйте свой стиль вождения
