Page 265 of 337

Îngrijirea autovehiculului2634. Trageţi becul din soclu şiînlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi lăsaţi să se cupleze.
Unele versiuni au lumini pentru
plăcuţa de înmatriculare cu leduri.
Înlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Luminile interioare
Plafoniera, lămpile de lectură Adresaţi-vă unui atelier pentru
schimbarea becurilor.
Lampa pentru iluminarea
portbagajului
Adresaţi-vă unui atelier pentru
schimbarea becurilor.
Iluminarea panoului de bord
Adresaţi-vă unui atelier pentru
schimbarea becurilor.Sistemul electric
Siguranţele Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu
siguranţe:
● compartiment motor
● panoul de bord
● portbagajul
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile defecte pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.
Unele circuite electrice pot fi protejate
prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.
Page 266 of 337
264Îngrijirea autovehiculului
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi scoateţi-l.
Page 267 of 337

Îngrijirea autovehiculului265Nr.Circuit1Demarorul2Demarorul3Senzor de evacuare4Modulul de comandă al moto‐
rului5Funcţiile motorului6Modulul de comandă al transmi‐ siei7–8Modulul de comandă al moto‐
rului9Sistemul de climatizare10Sistemul de eşapament diesel11Sistemul de închidere a hayo‐
nului, transmisia12Scaun cu masaj lombar13Pompă post fierbere14Sistemul de eşapament diesel15Senzor de evacuare16Injecţia de carburant17Injecţia de carburantNr.Circuit18Sistemul de eşapament diesel19Sistemul de eşapament diesel20–21Transformatorul de c.c./c.a.22ABS23Sistem de spălător pentru
parbriz şi lunetă24–25Încălzirea motorinei26Modulul de comandă al transmi‐ siei27Modulul hayonului acţionat elec‐ tric28–29Luneta încălzită30Oglinzile cu dezgheţare31–32Transformator CC/Afişaj LED/
Încălzitor electric/Control clima‐
tizare/Controler bujie cu incan‐
descenţă33Avertizarea antifurtNr.Circuit34Claxonul35Priza din portbagaj36Faza lungă dreapta (Halogen)/
Faza scurtă dreapta (LED)37Faza lungă stânga (halogen)38Far LED/Reglarea automată a
distanţei de iluminare a farurilor39Proiectoarele de ceaţă40OnStar41Senzor de apă în combustibil/
Pompă de apă42Reglarea manuală a fasciculului
farurilor43Pompa de combustibil44Camera video retrovizoare/
Oglindă retrovizoare interioară/
Modul remorcă45Far LED stânga/Reglarea
automată a distanţei de ilumi‐
nare a farurilor stânga46Panoul de instrumente
Page 268 of 337
266Îngrijirea autovehicululuiNr.Circuit47Sistemul de blocare a coloanei
de direcţie48Ştergătorul de lunetă49–50Far LED dreapta/Reglarea
automată a distanţei de ilumi‐
nare a farurilor dreapta51Faza scurtă stânga (LED)52Modulul de control al motorului/
Modulul de control al transmisiei53–54Ştergătoarele de parbriz55Sistemul de eşapament diesel56–57–
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.
Cutia cu siguranţe din
panoul de bord
Panoul de siguranţe se află în spatele
unui capac.
Trageţi capacul şi scoateţi-l.
Autovehicule cu conector electric:
În cazul în care capacul siguranţelor are un conector electric, acesta
trebuie îndepărtat folosind un adaptor
şi o şurubelniţă. Adaptorul se găseşte în torpedo 3 73. Şurubelniţa este
amplasată în portbagaj 3 270.
Ataşaţi adaptorul la conectorul
electric.
Page 269 of 337

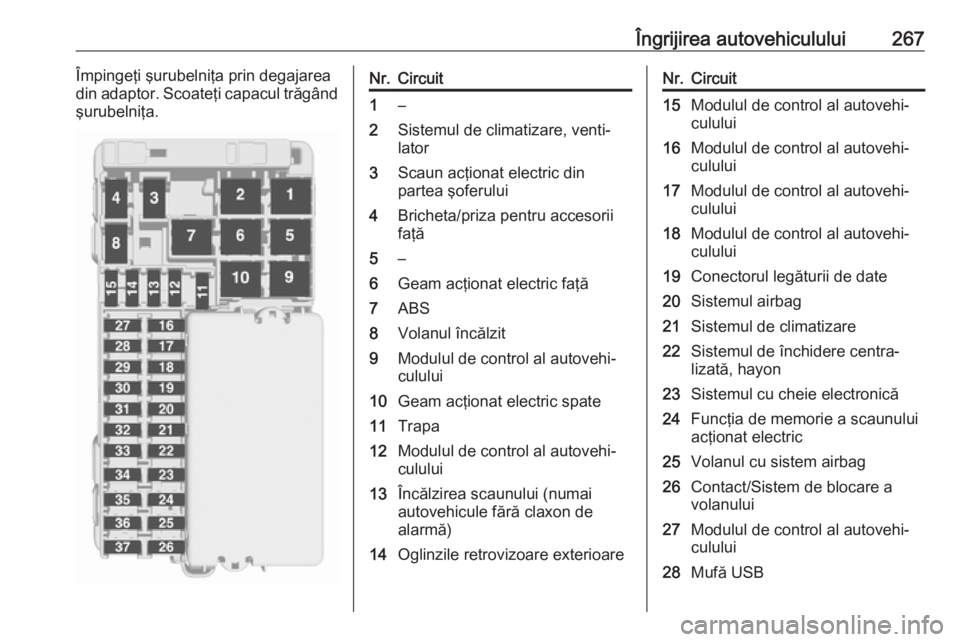

Îngrijirea autovehiculului267Împingeţi şurubelniţa prin degajarea
din adaptor. Scoateţi capacul trăgând şurubelniţa.Nr.Circuit1–2Sistemul de climatizare, venti‐
lator3Scaun acţionat electric din
partea şoferului4Bricheta/priza pentru accesorii
faţă5–6Geam acţionat electric faţă7ABS8Volanul încălzit9Modulul de control al autovehi‐
culului10Geam acţionat electric spate11Trapa12Modulul de control al autovehi‐
culului13Încălzirea scaunului (numai
autovehicule fără claxon de
alarmă)14Oglinzile retrovizoare exterioareNr.Circuit15Modulul de control al autovehi‐
culului16Modulul de control al autovehi‐
culului17Modulul de control al autovehi‐
culului18Modulul de control al autovehi‐
culului19Conectorul legăturii de date20Sistemul airbag21Sistemul de climatizare22Sistemul de închidere centra‐
lizată, hayon23Sistemul cu cheie electronică24Funcţia de memorie a scaunului
acţionat electric25Volanul cu sistem airbag26Contact/Sistem de blocare a
volanului27Modulul de control al autovehi‐
culului28Mufă USB
Page 270 of 337
268Îngrijirea autovehicululuiNr.Circuit29–30Maneta selectorului de viteze31Ştergătorul de lunetă32Modulul de comandă al transmi‐siei33Sistemul de alarmă antifurt/
Sirena34Sistem de asistenţă la parcare/
Sistem de avertizare unghi mort
lateral/Sistem Infotainment/
Mufă USB35OnStar36Afişaj pentru informaţii/Blocul
instrumentelor de bord/Dispo‐
zitiv de redare CD37Sistem Infotainment, radio
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
Autovehicule cu conector electric: 1. Aplicaţi capacul pe partea dreaptă.
2.Pliaţi spre înainte partea stângă a
capacului. Aveţi grijă de ghidarea
clemei de siguranţă conform
ilustraţiei.
Cutia de siguranţe din portbagaj
Panoul de siguranţe se află în partea stângă a portbagajului, în spatele
unui capac.Luaţi capacul.
Decuplaţi capacul cutiei de siguranţe
şi scoateţi-l.
Page 271 of 337
Îngrijirea autovehiculului269Nr.Circuit1–2Invertorul de c.c./c.a.3Modulul pentru remorcă4Scaun acţionat electric din
partea pasagerului din faţă5–6Modul de avertizare a distanţei7–8–9Încălzirea banchetei (la autove‐
hicule fără claxon de alarmă)10Service11–12Încălzirea scaunelor faţă (la
autovehicule cu claxon de
alarmă)13Încălzirea banchetei (la autove‐
hicule cu claxon de alarmă)14Contactul15Ventilaţia scaunelor16Priza pentru remorcăNr.Circuit17Priza pentru remorcă18–19–20–21Rabatarea electrică a scaunelor
spate22Hayon acţionat electric
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
Siguranţele suplimentare sunt
amplasate lângă bateria
autovehiculului.
Page 272 of 337
270Îngrijirea autovehicululuiNr.Circuit1Pompa de combustibil2Modulul de comandă al moto‐
rului3Sursă de alimentare electricăTrusa de scule
Uneltele
Hatchback cu 5 portiere cu roată
de rezervă
Deschideţi podeaua portbagajului
3 83.
Cricul, inelul de tractare şi o chingă
pentru asigurarea roţii aflate în pană
şi uneltele se află în trusa de scule de sub roata de rezervă. Roata de
rezervă 3 286.
Sports Tourer cu roată de rezervă
Deschideţi podeaua portbagajului
3 83.
Cricul, inelul de tractare şi uneltele se
află în trusa de scule de sub roata de
rezervă. Roata de rezervă 3 286.
