2018 OPEL ASTRA J Uporabniški priročnik

Nega vozila215
2.Pritisnite sponki skupaj in izvlecite
nosilec z žarnico iz žarometa.
3. Iz nosilca izvlecite žarnico in vstavite novo.
4. Vstavite nosilec z žarnico v luč. Namestite pokrov in ga obrnite v
smer urinega kazalca.
3-vratna kombilimuzina
Bi-halogenski žaromet (1) z eno
žarnico za kratke in dolge luči.
Stranske luči/luči za dnevno
vožnjo (2) .
Dolga/kratka luč (1)
1. Zasukajte pokrov (1) v nasprotno
smer urinega kazalca in ga
snemite.

216Nega vozila2. Nosilec žarnice obrnite v obratnosmer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Nosilec z žarnico razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
4. Zamenjajte žarnico in priključite držalo žarnice na priključek.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Stranske luči/luči za dnevno
vožnjo (2)
1. Držalo žarnice (2) obrnite v
obratno smer urinega kazalca.
Izvlecite držalo žarnice iz žarometa.
2. Odstranite žarnico iz držala tako, da jo povlečete.
3. Zamenjajte žarnico in vstavite novo žarnico v držalo.
4. Držalo žarnice vstavite v žaromet in ga obrnite v desno.

Nega vozila217Prilagodljivi žarometi9Nevarnost
Sistem prilagodljivih žarometov
uporablja ksenonske žaromete.
Ksenonski žarometi delujejo pod
izjemno visoko električno
napetostjo. Ne dotikajte se jih.
Žarnice dajte zamenjati v servisu.
Stranske/dnevne luči so sestavljene
iz lučk LED (Light Emitting Diode), ki
jih ni mogoče zamenjati.
Žarnice pozicijskih luči je mogoče
zamenjati.
Osvetlitev stranskih ulic
1. Zasukajte pokrov v nasprotno smer urinega kazalca in ga
snemite.
2. Nosilec žarnice obrnite v obratno smer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Žarnico povlecite ven iz priključka.
4. Zamenjajte žarnico in priključite držalo žarnice na priključek.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.

218Nega vozilaMeglenke
3-vratna kombilimuzina
1. Vstavite izvijač v vdolbino in sprostite ter odstranite zaščitni
pokrov.
2. Odvijte oba vijaka in odstranite sestav luči iz odbijača.
3. Držalo žarnice obrnite v levo in ga
izvlecite iz ohišja žarometa.
4. Držalo žarnice razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
5. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
6. Držalo žarnice vstavite v ohišje žarometa in ga obrnite v desno,
da se zaskoči.
7. Namestite sestav luči in privijte oba vijaka.
8. Namestite in zavarujte pokrov.
4-vratna limuzina
1. Sprostite oba pokrovčka z izvijačem v označenem območju.

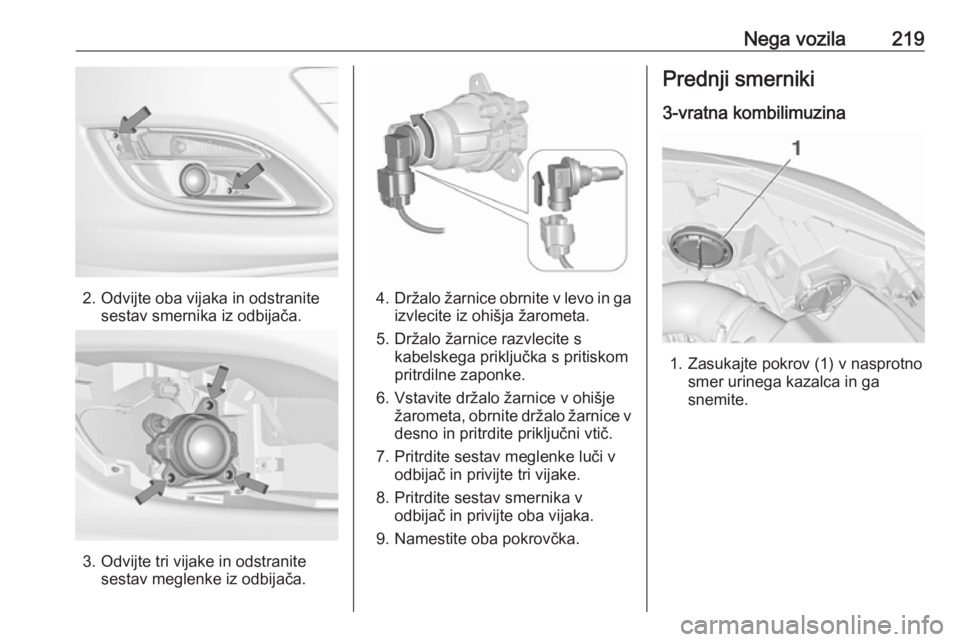

Nega vozila219
2. Odvijte oba vijaka in odstranitesestav smernika iz odbijača.
3. Odvijte tri vijake in odstranitesestav meglenke iz odbijača.
4.Držalo žarnice obrnite v levo in ga
izvlecite iz ohišja žarometa.
5. Držalo žarnice razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
6. Vstavite držalo žarnice v ohišje žarometa, obrnite držalo žarnice v
desno in pritrdite priključni vtič.
7. Pritrdite sestav meglenke luči v odbijač in privijte tri vijake.
8. Pritrdite sestav smernika v odbijač in privijte oba vijaka.
9. Namestite oba pokrovčka.
Prednji smerniki
3-vratna kombilimuzina
1. Zasukajte pokrov (1) v nasprotno smer urinega kazalca in ga
snemite.

220Nega vozila
2.Obrnite držalo žarnice na levo, da
se sprosti, in ga odstranite iz
ohišja žarometa.
3. Odstranite žarnico iz držala tako, da jo obrnete v levo.
4. Zamenjajte in vstavite novožarnico v držalo tako, da jo
obrnete v desno.
5. Držalo žarnice vstavite v ohišje žarometa in ga obrnite v desno.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
4-vratna limuzina
1. Sprostite oba pokrovčka z izvijačem v označenem območju.
2. Odvijte oba vijaka in odstranitesestav luči iz odbijača.
3. Držalo žarnice sprostite z ohišjažarometa s pritiskom na obe
pritrdilni zaponki.

Nega vozila221
4. Ločite priključni vtič od držalažarnice s pritiskom na vpenjalni
jeziček.
5. Odstranite in zamenjajte držalo z žarnico.
6. Vstavite držalo žarnice v ohišje žarometa in pritrdite priključni vtič.
7. Pritrdite sestav luči v odbijač in privijte oba vijaka.
8. Namestite oba pokrovčka.
4-vratna limuzina s sprednjim
odbijačem Sport/GSi
Žarnice so dostopne od spodaj.1. Iztaknite vzmetno sponko in preklopite nazaj.
2. Izvlecite držalo z žarnico iz ohišja žarometa.
3. Držalo žarnice razvlecite s kabelskega priključka s pritiskompritrdilne zaponke.
4. Odstranite in zamenjajte držalo z žarnico.
5. Priklopite kabelski priključek.
6. Vstavite držalo z žarnico v ohišje žarometa.
7. Preklopite vzmetno sponko naprej
in pritrdite.
Zadnje luči
3-vratna kombilimuzina
1. Sprostite pokrov na ustrezni strani
in ga odstranite.

222Nega vozila
2. Z notranje strani popustite in zroko odvijte obe plastični pritrdilni
matici.
3. Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Kabelski priključek izvlecite iz nosilca žarnic.
5.Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Zadnja pozicijska/zavorna luč ( 1)
Smernik ( 2)
Izvedba s svetlečimi (LED) diodami
Zamenjati je mogoče samo
žarnico smernika ( 2).
6. Nosilec žarnice vstavite nazaj v luč in ga obrnite v smeri urnega
kazalca. Vstavite priključni vtič v
sestav luči. Pritrdite sestav
žarnice z držalnimi zatiči v
odprtine v karoseriji. Plastične
varovalne matice trdno privijte z
notranje strani prtljažnika. Zaprite
in pritrdite pokrov.
Sestav luči v vratih prtljažnika
1. Odprite vrata prtljažnika in odstranite pokrove na ustrezni
strani.
2. Odvijte tri vijake.
3. Odstranite sestav zadnje luči iz vrat prtljažnika.
4. Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
