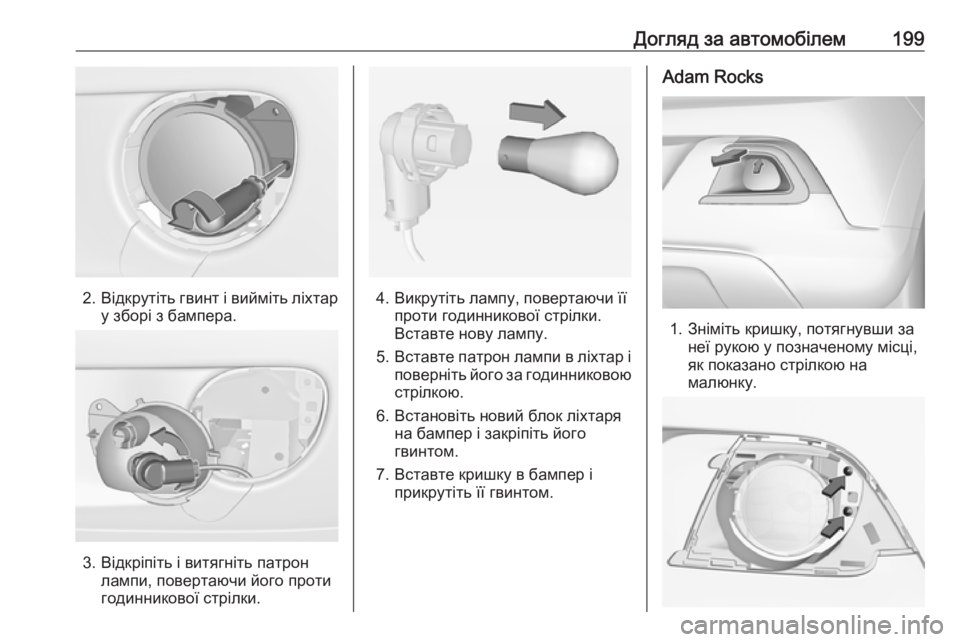

Догляд за автомобілем199
2.Відкрутіть гвинт і вийміть ліхтар
у зборі з бампера.
3. Відкріпіть і витягніть патрон лампи, повертаючи його проти
годинникової стрілки.
4. Викрутіть лампу, повертаючи її проти годинникової стрілки.Вставте нову лампу.
5. Вставте патрон лампи в ліхтар і
поверніть його за годинниковою стрілкою.
6. Встановіть новий блок ліхтаря на бампер і закріпіть його
гвинтом.
7. Вставте кришку в бампер і прикрутіть її гвинтом.
Adam Rocks
1. Зніміть кришку, потягнувши занеї рукою у позначеному місці,
як показано стрілкою на
малюнку.

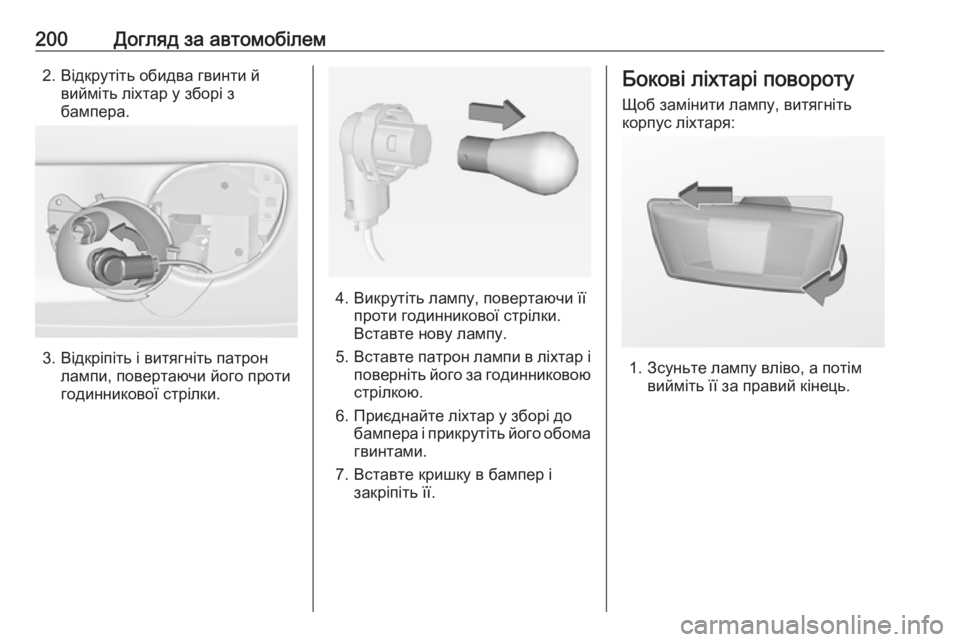

200Догляд за автомобілем2. Відкрутіть обидва гвинти йвийміть ліхтар у зборі з
бампера.
3. Відкріпіть і витягніть патрон лампи, повертаючи його проти
годинникової стрілки.
4. Викрутіть лампу, повертаючи її проти годинникової стрілки.Вставте нову лампу.
5. Вставте патрон лампи в ліхтар і
поверніть його за годинниковою стрілкою.
6. Приєднайте ліхтар у зборі до бампера і прикрутіть його обомагвинтами.
7. Вставте кришку в бампер і закріпіть її.
Бокові ліхтарі повороту
Щоб замінити лампу, витягніть
корпус ліхтаря:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.

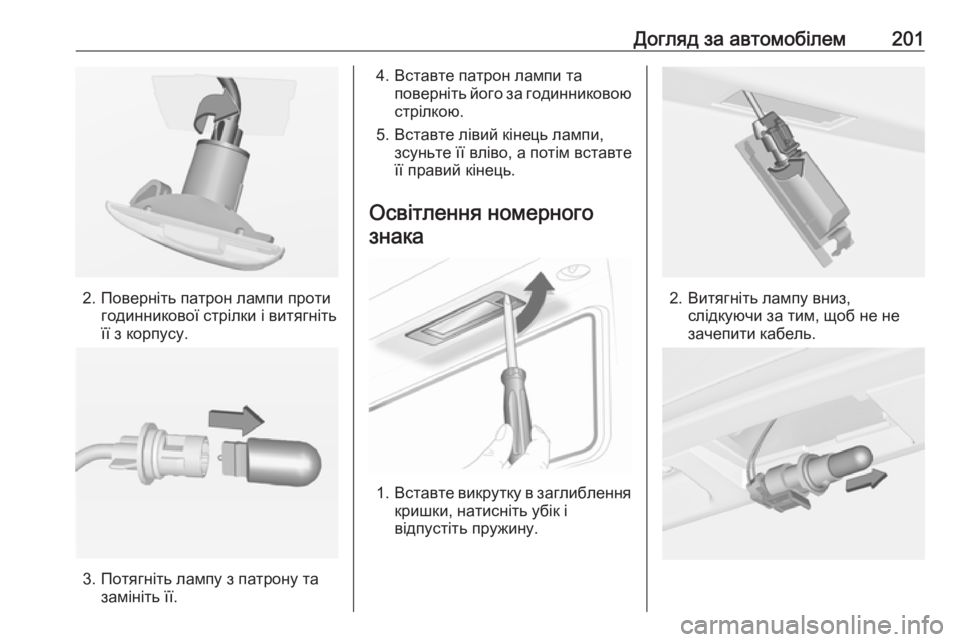

Догляд за автомобілем201
2. Поверніть патрон лампи протигодинникової стрілки і витягніть
її з корпусу.
3. Потягніть лампу з патрону та замініть її.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.
2. Витягніть лампу вниз, слідкуючи за тим, щоб не не
зачепити кабель.

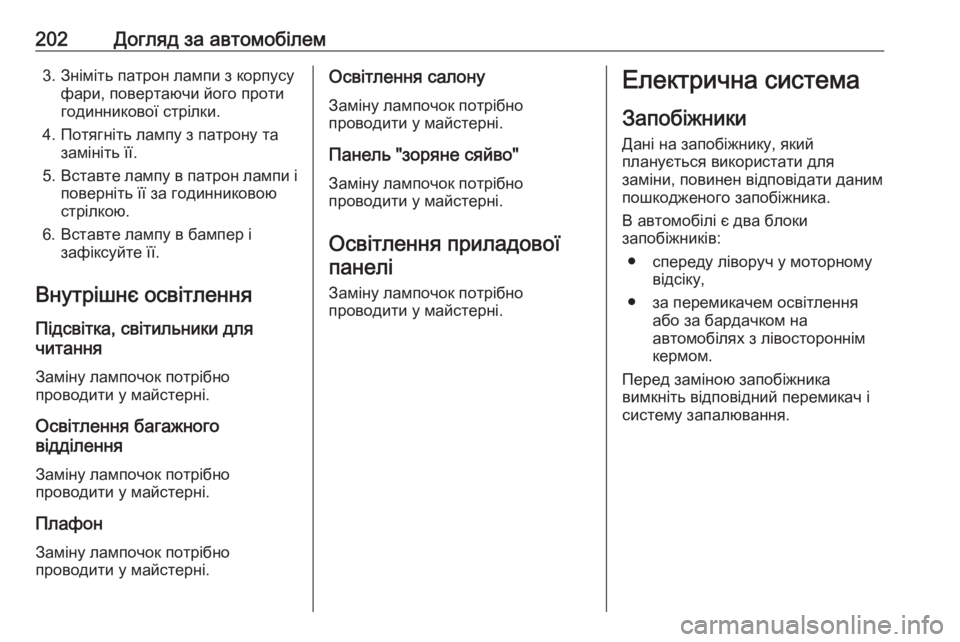

202Догляд за автомобілем3. Зніміть патрон лампи з корпусуфари, повертаючи його проти
годинникової стрілки.
4. Потягніть лампу з патрону та замініть її.
5. Вставте лампу в патрон лампи і
поверніть її за годинниковою
стрілкою.
6. Вставте лампу в бампер і зафіксуйте її.
Внутрішнє освітлення Підсвітка, світильники для
читання
Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.
Плафон Заміну лампочок потрібно
проводити у майстерні.Освітлення салону
Заміну лампочок потрібно
проводити у майстерні.
Панель "зоряне сяйво" Заміну лампочок потрібно
проводити у майстерні.
Освітлення приладовоїпанелі
Заміну лампочок потрібно
проводити у майстерні.Електрична система
Запобіжники
Дані на запобіжнику, який
планується використати для
заміни, повинен відповідати даним
пошкодженого запобіжника.
В автомобілі є два блоки
запобіжників:
● спереду ліворуч у моторному відсіку,
● за перемикачем освітлення або за бардачком на
автомобілях з лівостороннім
кермом.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.

Догляд за автомобілем203
Існують різні види запобіжників в
автомобілі.
Залежно від типу запобіжника,
запобіжник, що перегорів, можна
розпізнати за розплавленим
дротом. Не замінюйте запобіжник,
доки не буде усунута причина
несправності.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Знімач запобіжника може
розміщуватися у блоці запобіжників
у моторному відсіку.Установіть знімач запобіжника на
різні типи запобіжників зверху та
витягніть запобіжник.
Блок запобіжників моторного відділення
Блок запобіжників розміщується
ліворуч скраю відділення для
двигуна.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.

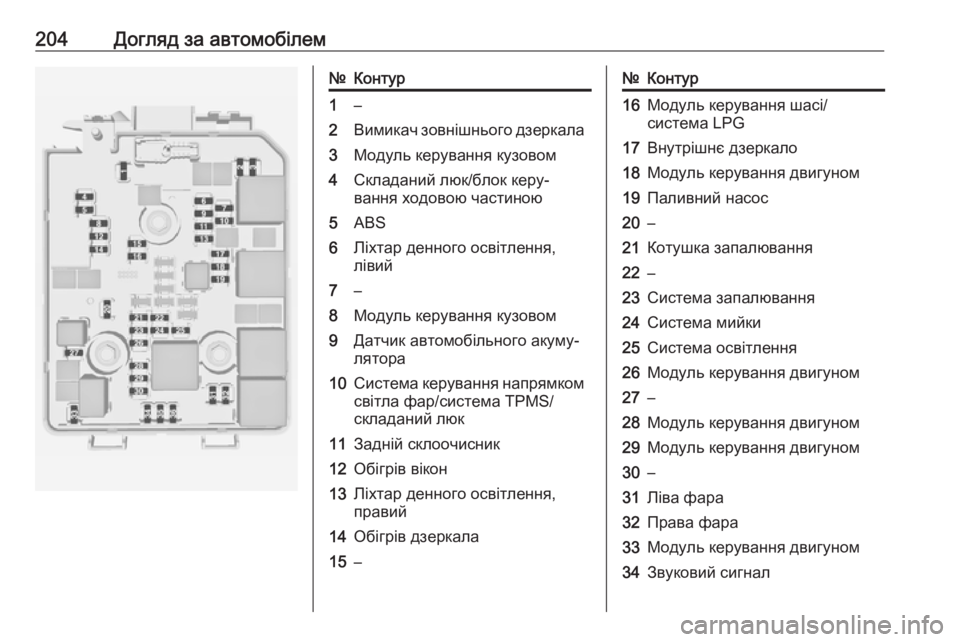

204Догляд за автомобілем№Контур1–2Вимикач зовнішнього дзеркала3Модуль керування кузовом4Складаний люк/блок керу‐
вання ходовою частиною5ABS6Ліхтар денного освітлення,
лівий7–8Модуль керування кузовом9Датчик автомобільного акуму‐
лятора10Система керування напрямком світла фар/система TPMS/
складаний люк11Задній склоочисник12Обігрів вікон13Ліхтар денного освітлення,
правий14Обігрів дзеркала15–№Контур16Модуль керування шасі/
система LPG17Внутрішнє дзеркало18Модуль керування двигуном19Паливний насос20–21Котушка запалювання22–23Система запалювання24Система мийки25Система освітлення26Модуль керування двигуном27–28Модуль керування двигуном29Модуль керування двигуном30–31Ліва фара32Права фара33Модуль керування двигуном34Звуковий сигнал

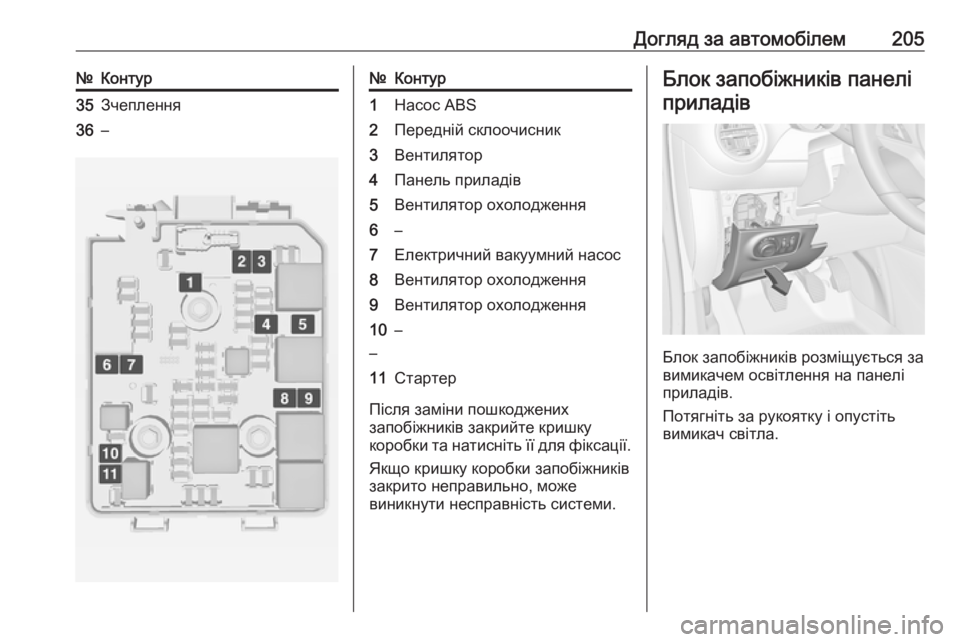

Догляд за автомобілем205№Контур35Зчеплення36–№Контур1Насос ABS2Передній склоочисник3Вентилятор4Панель приладів5Вентилятор охолодження6–7Електричний вакуумний насос8Вентилятор охолодження9Вентилятор охолодження10
––11Стартер
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
Блок запобіжників розміщується за
вимикачем освітлення на панелі
приладів.
Потягніть за рукоятку і опустіть
вимикач світла.

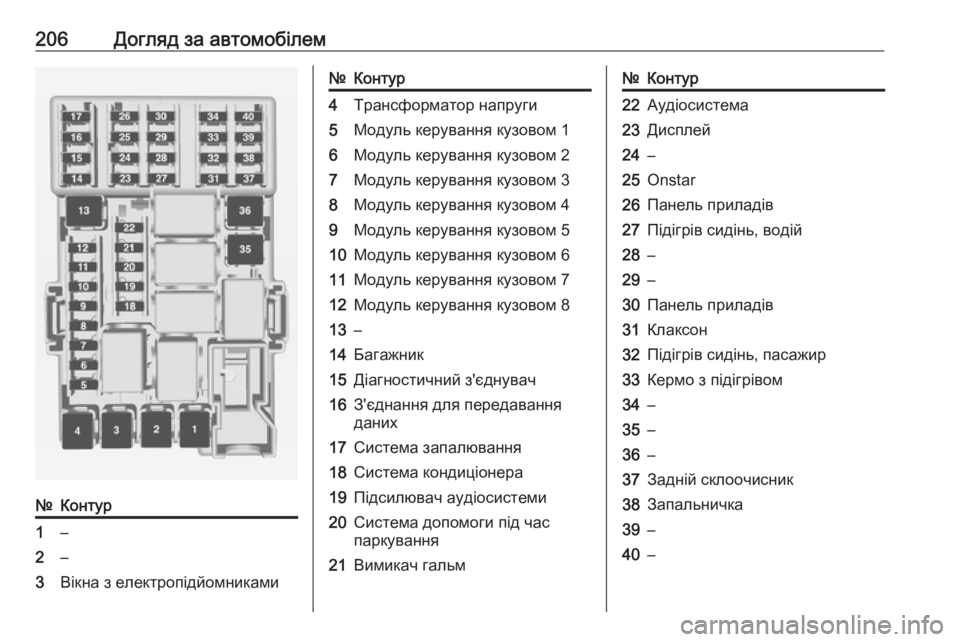

206Догляд за автомобілем№Контур1–2–3Вікна з електропідйомниками№Контур4Трансформатор напруги5Модуль керування кузовом 16Модуль керування кузовом 27Модуль керування кузовом 38Модуль керування кузовом 49Модуль керування кузовом 510Модуль керування кузовом 611Модуль керування кузовом 712Модуль керування кузовом 813–14Багажник15Діагностичний з'єднувач16З'єднання для передавання
даних17Cистема запалювання18Система кондиціонера19Підсилювач аудіосистеми20Система допомоги під час
паркування21Вимикач гальм№Контур22Аудіосистема23Дисплей24–25Onstar26Панель приладів27Підігрів сидінь, водій28–29–30Панель приладів31Клаксон32Підігрів сидінь, пасажир33Кермо з підігрівом34–35–36–37Задній склоочисник38Запальничка39–40–
