2018 OPEL ADAM Посібник з експлуатації (in Ukrainian)

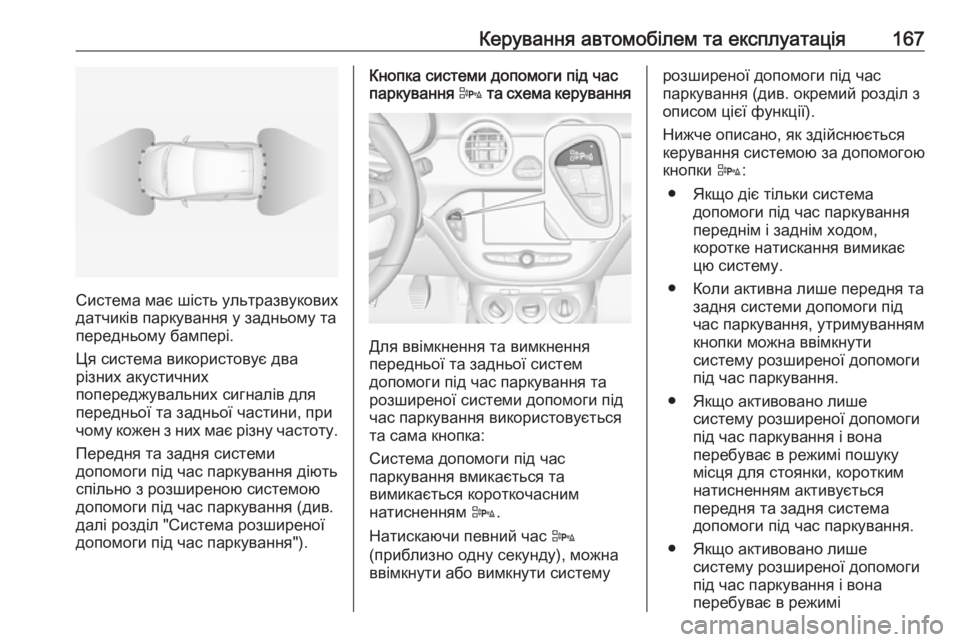

Керування автомобілем та експлуатація167
Система має шість ультразвукових
датчиків паркування у задньому та передньому бампері.
Ця система використовує два
різних акустичних
попереджувальних сигналів для
передньої та задньої частини, при
чому кожен з них має різну частоту.
Передня та задня системи
допомоги під час паркування діють
спільно з розширеною системою
допомоги під час паркування (див.
далі розділ "Система розширеної
допомоги під час паркування").
Кнопка системи допомоги під час
паркування D та схема керування
Для ввімкнення та вимкнення
передньої та задньої систем
допомоги під час паркування та
розширеної системи допомоги під
час паркування використовується
та сама кнопка:
Система допомоги під час
паркування вмикається та
вимикається короткочасним
натисненням D.
Натискаючи певний час D
(приблизно одну секунду), можна ввімкнути або вимкнути систему
розширеної допомоги під час
паркування (див. окремий розділ з
описом цієї функції).
Нижче описано, як здійснюється
керування системою за допомогою
кнопки D:
● Якщо діє тільки система допомоги під час паркування
переднім і заднім ходом,
коротке натискання вимикає
цю систему.
● Коли активна лише передня та задня системи допомоги під
час паркування, утримуванням
кнопки можна ввімкнути
систему розширеної допомоги
під час паркування.
● Якщо активовано лише систему розширеної допомоги
під час паркування і вона
перебуває в режимі пошуку
місця для стоянки, коротким натисненням активується
передня та задня система
допомоги під час паркування.
● Якщо активовано лише систему розширеної допомоги
під час паркування і вона
перебуває в режимі

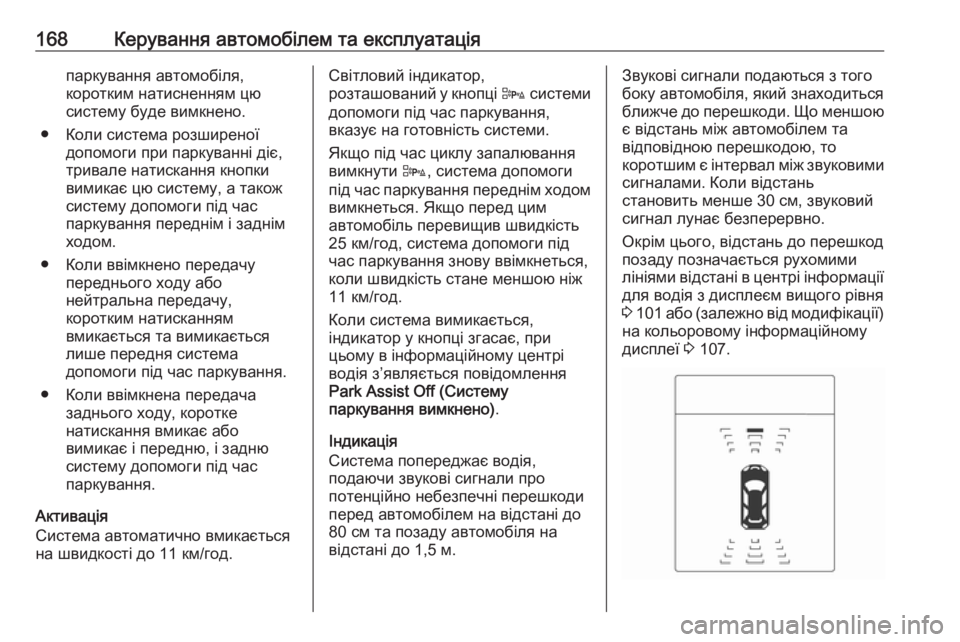

168Керування автомобілем та експлуатаціяпаркування автомобіля,
коротким натисненням цю
систему буде вимкнено.
● Коли система розширеної допомоги при паркуванні діє,
тривале натискання кнопки
вимикає цю систему, а також
систему допомоги під час
паркування переднім і заднім ходом.
● Коли ввімкнено передачу переднього ходу або
нейтральна передачу,
коротким натисканням
вмикається та вимикається
лише передня система
допомоги під час паркування.
● Коли ввімкнена передача заднього ходу, коротке
натискання вмикає або
вимикає і передню, і задню
систему допомоги під час
паркування.
Активація
Система автоматично вмикається
на швидкості до 11 км/год.Світловий індикатор,
розташований у кнопці D системи
допомоги під час паркування,
вказує на готовність системи.
Якщо під час циклу запалювання
вимкнути D, система допомоги
під час паркування переднім ходом вимкнеться. Якщо перед цим
автомобіль перевищив швидкість
25 км/год, система допомоги під
час паркування знову ввімкнеться,
коли швидкість стане меншою ніж
11 км/год.
Коли система вимикається,
індикатор у кнопці згасає, при
цьому в інформаційному центрі
водія з’являється повідомлення
Park Assist Off (Систему
паркування вимкнено) .
Індикація
Система попереджає водія,
подаючи звукові сигнали про
потенційно небезпечні перешкоди
перед автомобілем на відстані до
80 см та позаду автомобіля на
відстані до 1,5 м.Звукові сигнали подаються з того
боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою
є відстань між автомобілем та
відповідною перешкодою, то
коротшим є інтервал між звуковими сигналами. Коли відстань
становить менше 30 см, звуковий
сигнал лунає безперервно.
Окрім цього, відстань до перешкод позаду позначається рухомими
лініями відстані в центрі інформації
для водія з дисплеєм вищого рівня
3 101 або (залежно від модифікації)
на кольоровому інформаційному
дисплеї 3 107.

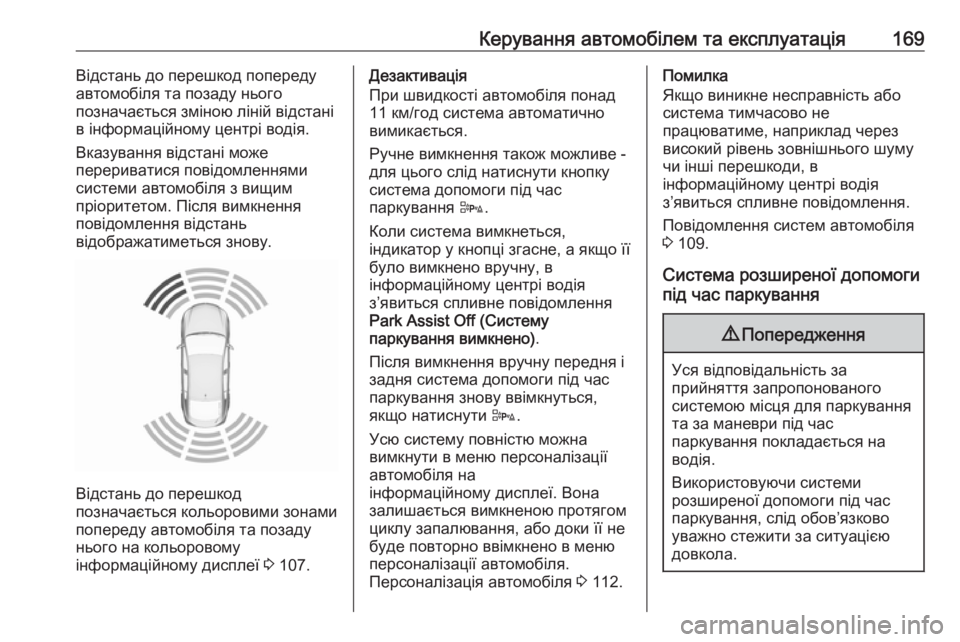

Керування автомобілем та експлуатація169Відстань до перешкод попереду
автомобіля та позаду нього
позначається зміною ліній відстані
в інформаційному центрі водія.
Вказування відстані може
перериватися повідомленнями
системи автомобіля з вищим
пріоритетом. Після вимкнення
повідомлення відстань
відображатиметься знову.
Відстань до перешкод
позначається кольоровими зонами
попереду автомобіля та позаду
нього на кольоровому
інформаційному дисплеї 3 107.
Дезактивація
При швидкості автомобіля понад
11 км/год система автоматично
вимикається.
Ручне вимкнення також можливе -
для цього слід натиснути кнопку
система допомоги під час
паркування D.
Коли система вимкнеться,
індикатор у кнопці згасне, а якщо її
було вимкнено вручну, в
інформаційному центрі водія
з’явиться спливне повідомлення
Park Assist Off (Систему
паркування вимкнено) .
Після вимкнення вручну передня і задня система допомоги під час
паркування знову ввімкнуться,
якщо натиснути D.
Усю систему повністю можна
вимкнути в меню персоналізації
автомобіля на
інформаційному дисплеї. Вона
залишається вимкненою протягом
циклу запалювання, або доки її не
буде повторно ввімкнено в меню
персоналізації автомобіля.
Персоналізація автомобіля 3 112.Помилка
Якщо виникне несправність або
система тимчасово не
працюватиме, наприклад через
високий рівень зовнішнього шуму
чи інші перешкоди, в
інформаційному центрі водія
з’явиться спливне повідомлення.
Повідомлення систем автомобіля
3 109.
Система розширеної допомоги
під час паркування9 Попередження
Уся відповідальність за
прийняття запропонованого
системою місця для паркування
та за маневри під час
паркування покладається на
водія.
Використовуючи системи
розширеної допомоги під час
паркування, слід обов’язково
уважно стежити за ситуацією
довкола.

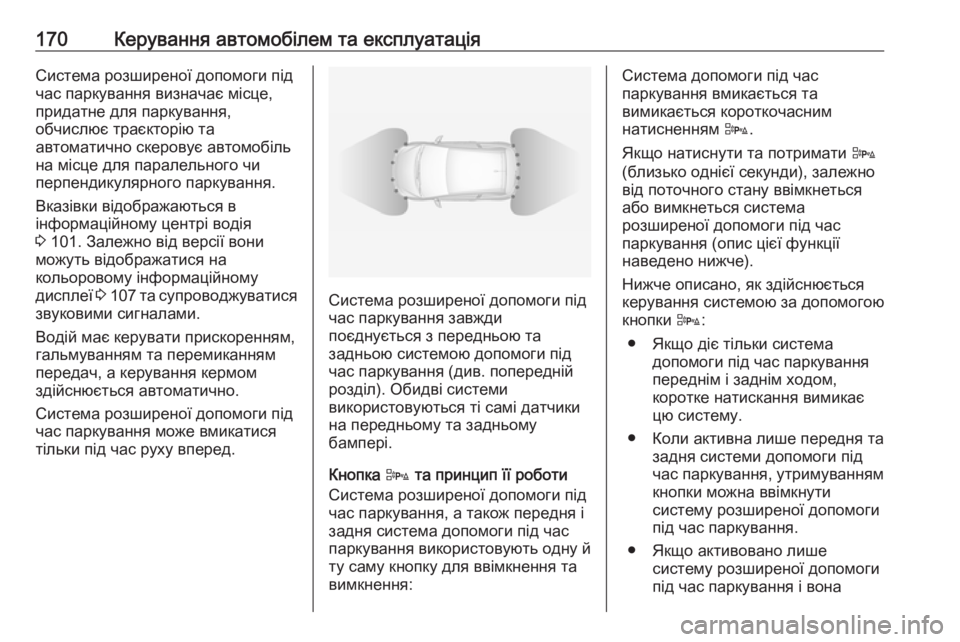

170Керування автомобілем та експлуатаціяСистема розширеної допомоги під
час паркування визначає місце,
придатне для паркування,
обчислює траєкторію та
автоматично скеровує автомобіль
на місце для паралельного чи
перпендикулярного паркування.
Вказівки відображаються в
інформаційному центрі водія
3 101. Залежно від версії вони
можуть відображатися на
кольоровому інформаційному
дисплеї 3 107 та супроводжуватися
звуковими сигналами.
Водій має керувати прискоренням,
гальмуванням та перемиканням
передач, а керування кермом
здійснюється автоматично.
Система розширеної допомоги під
час паркування може вмикатися
тільки під час руху вперед.
Система розширеної допомоги під
час паркування завжди
поєднується з передньою та
задньою системою допомоги під
час паркування (див. попередній
розділ). Обидві системи
використовуються ті самі датчики
на передньому та задньому
бампері.
Кнопка D та принцип її роботи
Система розширеної допомоги під
час паркування, а також передня і
задня система допомоги під час
паркування використовують одну й ту саму кнопку для ввімкнення тавимкнення:
Система допомоги під час
паркування вмикається та
вимикається короткочасним
натисненням D.
Якщо натиснути та потримати D
(близько однієї секунди), залежно
від поточного стану ввімкнеться
або вимкнеться система
розширеної допомоги під час
паркування (опис цієї функції
наведено нижче).
Нижче описано, як здійснюється
керування системою за допомогою
кнопки D:
● Якщо діє тільки система допомоги під час паркування
переднім і заднім ходом,
коротке натискання вимикає
цю систему.
● Коли активна лише передня та задня системи допомоги під
час паркування, утримуванням
кнопки можна ввімкнути
систему розширеної допомоги
під час паркування.
● Якщо активовано лише систему розширеної допомоги
під час паркування і вона

Керування автомобілем та експлуатація171перебуває в режимі пошуку
місця для стоянки, коротким натисненням активується
передня та задня система
допомоги під час паркування.
● Якщо активовано лише систему розширеної допомоги
під час паркування і вона
перебуває в режимі
паркування автомобіля,
коротким натисненням цю
систему буде вимкнено.
● Коли система розширеної допомоги при паркуванні діє,
тривале натискання кнопки
вимикає цю систему, а також
систему допомоги під час
паркування переднім і заднім ходом.
● Коли ввімкнена передача переднього ходу або
нейтральна, коротке
натиснення вмикає або
вимикає передню систему
допомоги під час паркування.
● Коли ввімкнена передача заднього ходу, коротке
натискання вмикає абовимикає і передню, і задню систему допомоги під час
паркування.
Активація
Під час пошуку місця для
паркування система приводиться в робочий стан натисненням та
утримуванням D.
У режимі допомоги під час
паркування система розпізнає та
запам’ятовує місця - десять метрів
для паралельного паркування або
шість метрів для
перпендикулярного паркування.
Система вмикається тільки на
швидкості до 30 км/г, система
виконує пошук місця для
паркування на швидкості до
30 км/г.
Максимальна допустима відстань в ряду між припаркованими
автомобілями - 1,8 м при
паралельному паркуванні та 2,5 м
при перпендикулярному
паркуванні.
ФункціональністьРежим пошуку місця для
паркування
Індикація в інформаційному центрі
водія

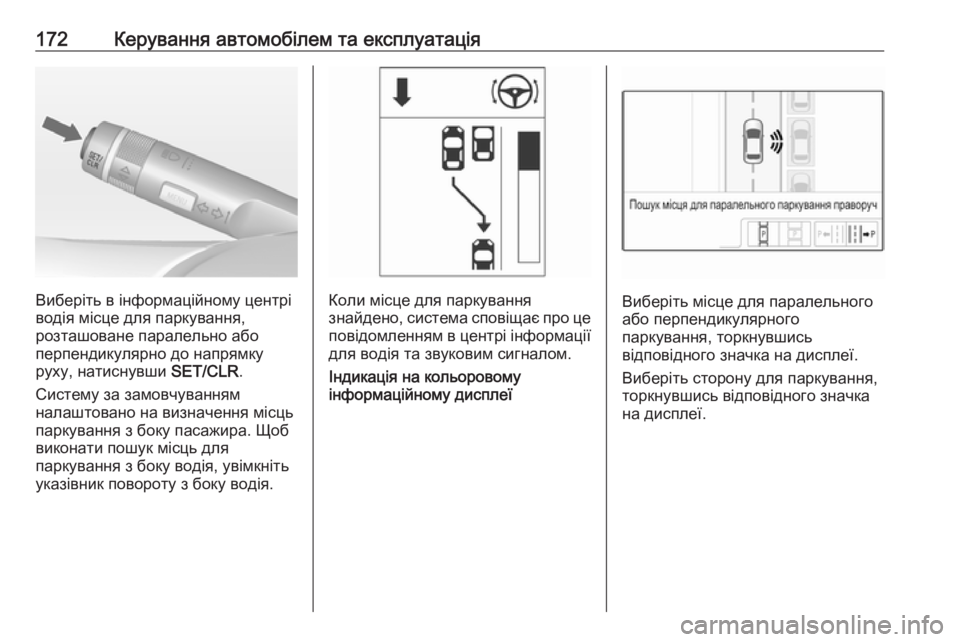

172Керування автомобілем та експлуатація
Виберіть в інформаційному центрі
водія місце для паркування,
розташоване паралельно або
перпендикулярно до напрямку
руху, натиснувши SET/CLR.
Систему за замовчуванням
налаштовано на визначення місць
паркування з боку пасажира. Щоб
виконати пошук місць для
паркування з боку водія, увімкніть
указівник повороту з боку водія.Коли місце для паркування
знайдено, система сповіщає про це повідомленням в центрі інформації
для водія та звуковим сигналом.
Індикація на кольоровому
інформаційному дисплеїВиберіть місце для паралельного
або перпендикулярного
паркування, торкнувшись
відповідного значка на дисплеї.
Виберіть сторону для паркування,
торкнувшись відповідного значка
на дисплеї.

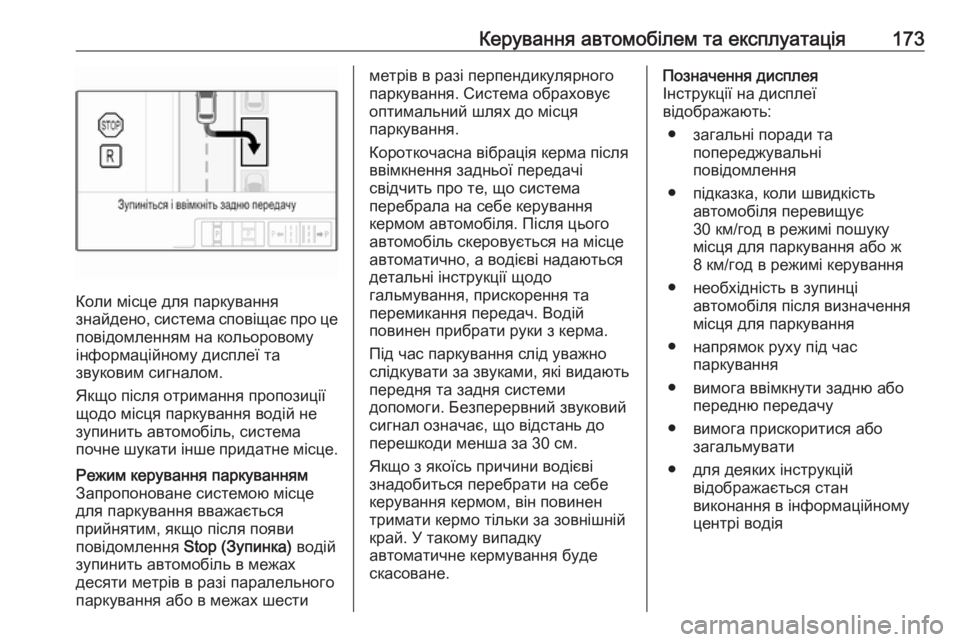

Керування автомобілем та експлуатація173
Коли місце для паркування
знайдено, система сповіщає про це повідомленням на кольоровому
інформаційному дисплеї та
звуковим сигналом.
Якщо після отримання пропозиції
щодо місця паркування водій не
зупинить автомобіль, система
почне шукати інше придатне місце.
Режим керування паркуванням
Запропоноване системою місце
для паркування вважається
прийнятим, якщо після появи
повідомлення Stop (Зупинка) водій
зупинить автомобіль в межах
десяти метрів в разі паралельного
паркування або в межах шестиметрів в разі перпендикулярного
паркування. Система обраховує оптимальний шлях до місця
паркування.
Короткочасна вібрація керма після
ввімкнення задньої передачі
свідчить про те, що система
перебрала на себе керування
кермом автомобіля. Після цього
автомобіль скеровується на місце
автоматично, а водієві надаються
детальні інструкції щодо
гальмування, прискорення та
перемикання передач. Водій
повинен прибрати руки з керма.
Під час паркування слід уважно
слідкувати за звуками, які видають
передня та задня системи
допомоги. Безперервний звуковий
сигнал означає, що відстань до
перешкоди менша за 30 см.
Якщо з якоїсь причини водієві
знадобиться перебрати на себе
керування кермом, він повинен
тримати кермо тільки за зовнішній
край. У такому випадку
автоматичне кермування буде
скасоване.Позначення дисплея
Інструкції на дисплеї
відображають:
● загальні поради та попереджувальні
повідомлення
● підказка, коли швидкість автомобіля перевищує
30 км/год в режимі пошуку
місця для паркування або ж
8 км/год в режимі керування
● необхідність в зупинці автомобіля після визначення
місця для паркування
● напрямок руху під час паркування
● вимога ввімкнути задню або передню передачу
● вимога прискоритися або загальмувати
● для деяких інструкцій відображається стан
виконання в інформаційному
центрі водія

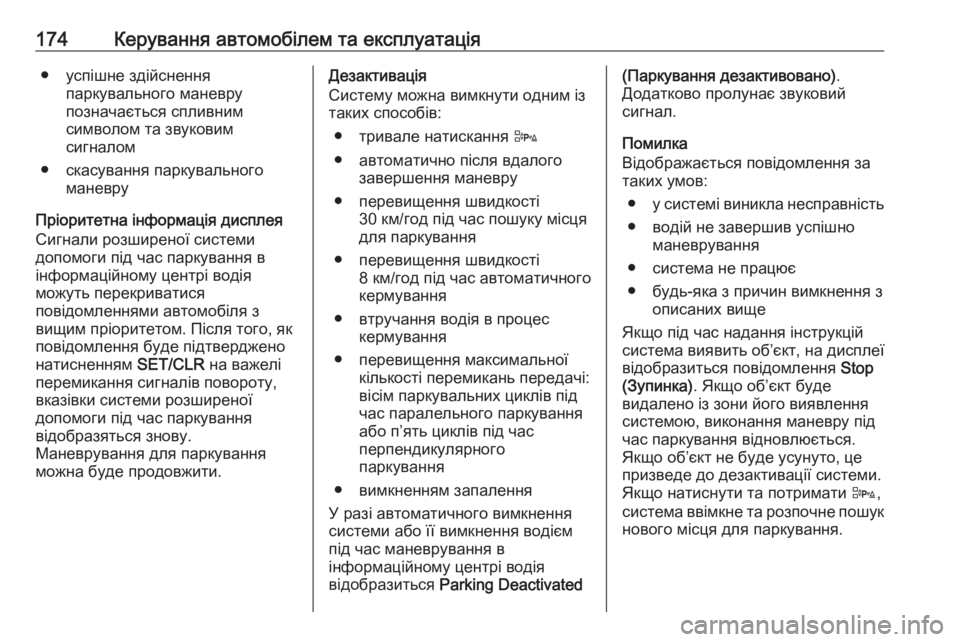

174Керування автомобілем та експлуатація● успішне здійсненняпаркувального маневру
позначається спливним
символом та звуковим
сигналом
● скасування паркувального маневру
Пріоритетна інформація дисплея
Сигнали розширеної системи
допомоги під час паркування в інформаційному центрі водія
можуть перекриватися
повідомленнями автомобіля з
вищим пріоритетом. Після того, як
повідомлення буде підтверджено
натисненням SET/CLR на важелі
перемикання сигналів повороту,
вказівки системи розширеної
допомоги під час паркування
відобразяться знову.
Маневрування для паркування
можна буде продовжити.Дезактивація
Систему можна вимкнути одним із
таких способів:
● тривале натискання D
● автоматично після вдалого завершення маневру
● перевищення швидкості 30 км/год під час пошуку місця
для паркування
● перевищення швидкості 8 км/год під час автоматичногокермування
● втручання водія в процес кермування
● перевищення максимальної кількості перемикань передачі:
вісім паркувальних циклів під
час паралельного паркування або п’ять циклів під час
перпендикулярного
паркування
● вимкненням запалення
У разі автоматичного вимкнення
системи або її вимкнення водієм
під час маневрування в
інформаційному центрі водія
відобразиться Parking Deactivated(Паркування дезактивовано) .
Додатково пролунає звуковий
сигнал.
Помилка
Відображається повідомлення за
таких умов:
● у системі виникла несправність
● водій не завершив успішно маневрування
● система не працює
● будь-яка з причин вимкнення з описаних вище
Якщо під час надання інструкцій
система виявить об’єкт, на дисплеї
відобразиться повідомлення Stop
(Зупинка) . Якщо об’єкт буде
видалено із зони його виявлення
системою, виконання маневру під
час паркування відновлюється.
Якщо об’єкт не буде усунуто, це
призведе до дезактивації системи.
Якщо натиснути та потримати D,
система ввімкне та розпочне пошук нового місця для паркування.
