2018 OPEL ADAM Посібник з експлуатації (in Ukrainian)

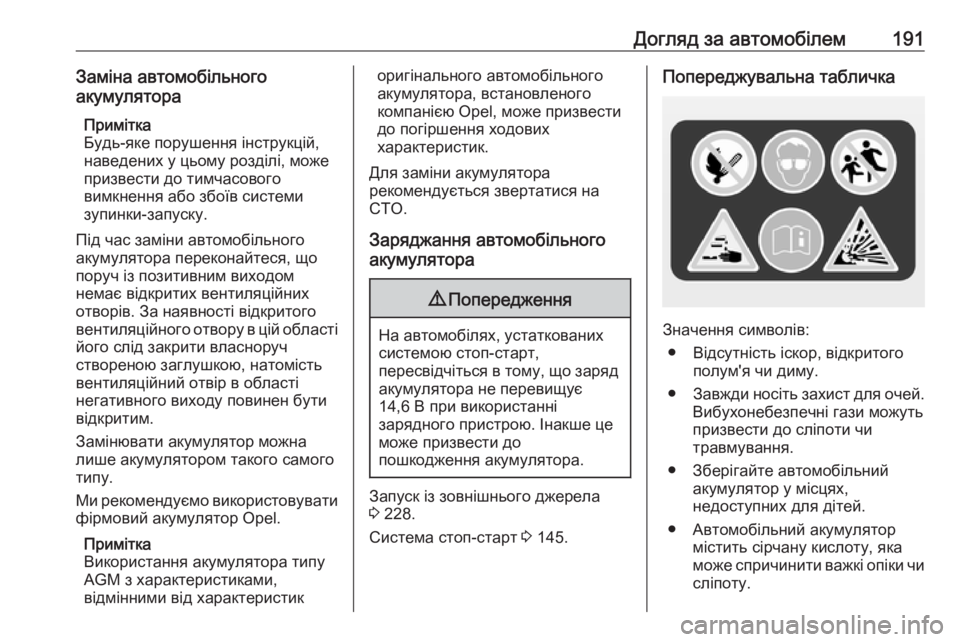

Догляд за автомобілем191Заміна автомобільного
акумулятора
Примітка
Будь-яке порушення інструкцій,
наведених у цьому розділі, може
призвести до тимчасового
вимкнення або збоїв системи
зупинки-запуску.
Під час заміни автомобільного
акумулятора переконайтеся, що
поруч із позитивним виходом
немає відкритих вентиляційних
отворів. За наявності відкритого
вентиляційного отвору в цій області його слід закрити власноруч
створеною заглушкою, натомість
вентиляційний отвір в області
негативного виходу повинен бути відкритим.
Замінювати акумулятор можна
лише акумулятором такого самого
типу.
Ми рекомендуємо використовувати
фірмовий акумулятор Opel.
Примітка
Використання акумулятора типу
AGM з характеристиками,
відмінними від характеристикоригінального автомобільного
акумулятора, встановленого
компанією Opel, може призвести
до погіршення ходових
характеристик.
Для заміни акумулятора
рекомендується звертатися на
СТО.
Заряджання автомобільного
акумулятора9 Попередження
На автомобілях, устаткованих
системою стоп-старт,
пересвідчіться в тому, що заряд акумулятора не перевищує
14,6 В при використанні
зарядного пристрою. Інакше це
може призвести до
пошкодження акумулятора.
Запуск із зовнішнього джерела
3 228.
Система стоп-старт 3 145.
Попереджувальна табличка
Значення символів:
● Відсутність іскор, відкритого полум'я чи диму.
● Завжди носіть захист для очей.
Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
● Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
● Автомобільний акумулятор містить сірчану кислоту, яка
може спричинити важкі опіки чи сліпоту.

192Догляд за автомобілем● Додаткову інформацію див. уПосібнику власника.
● Поруч із акумулятором може накопичитися
вибухонебезпечний газ.
Заміна щітки склоочисника
Підніміть кронштейн склоочисника,
доки він не залишиться у піднятому
стані, натисніть кнопку, щоб
розблокувати щітку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть склоочисник.
Щітка склоочисника на
задньому вікні
Підніміть склоочисник. Від’єднайте
щітку склоочисника, як показано на
рисунку, і зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть склоочисник.

Догляд за автомобілем193Заміна лампи
Вимкніть систему запалювання та
вимкніть відповідний перемикач
або зачиніть дверцята.
Тримайте нову лампу лише за її
основу! Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторний відсік.
Перевірка ламп
Після заміни лампи ввімкніть
запалювання, ввімкніть та
перевірте світло.
Галогенові фари
Галогенові фари з окремими
лампами для ближнього та
дальнього світла.
Зовнішня лампа ближнього світла
(1).
Внутрішня лампа дальнього світла
(2).
Ближнє світло (1) 1. Поверніть кришку проти годинникової стрілки та зніміть
її.2. Натисніть хомут, щоб звільнити патрон лампи. Вийміть тримач
лампи з рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.

194Догляд за автомобілем4. Вставте патрон лампи хомутомуниз та зафіксуйте його в
рефлекторі до клацання.
5. Встановіть кришку.
Дальнє світло (2)
1. Поверніть кришку проти годинникової стрілки та зніміть
її.
2. Натисніть хомут, щоб звільнити патрон лампи. Вийміть тримач
лампи з рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вставте патрон лампи хомутом вгору та зафіксуйте його в
рефлекторі до клацання.
5. Встановіть кришку.
Габаритні ліхтарі/ліхтарі
денного освітлення з
лампами (3)
1. Крутіть патрон (3) проти годинникової стрілки, щоб
відкрутити його. Витягніть
патрон лампи з корпусу фари.

Догляд за автомобілем195
2. Витягніть лампу з патрона.
3. Замініть і вставте нову лампу в патрон.
4. Вставте патрон лампи в корпус фари і поверніть його за
годинниковою стрілкою.
Габаритні ліхтарі/денні ходові
ліхтарі зі світлодіодами
У ліхтарях денного освітлення та
бокових ліхтарях встановлено
світлодіоди, які не можна замінити. Якщо світлодіоди вийдуть з ладу,
зверніться на станцію технічного
обслуговування.
Передні ліхтарі повороту
1. Відкрутіть гвинт та зніміть кришку.
2.Відкрутіть гвинт і вийміть ліхтар
у зборі з бампера.
3. Відкріпіть і витягніть патрон лампи, повертаючи його проти
годинникової стрілки.

196Догляд за автомобілем4. Викрутіть лампу, повертаючи їїпроти годинникової стрілки.
Вставте нову лампу.
5. Вставте патрон лампи в ліхтар і
поверніть його за годинниковою стрілкою.
6. Приєднайте ліхтар у зборі до бампера і прикрутіть його
гвинтом.
7. Вставте кришку в бампер і прикрутіть її гвинтом.
Adam Rocks
1. Від’єднайте малу кришку викруткою в позначеному місці.
2. Зніміть кришку, потягнувши занеї пальцями в позначених
місцях, як показано стрілками
на малюнку.
3. Відкрутіть обидва гвинти й вийміть ліхтар у зборі з
бампера.
4. Відкріпіть і витягніть патрон лампи, повертаючи його проти
годинникової стрілки.

Догляд за автомобілем197
5. Викрутіть лампу, повертаючи їїпроти годинникової стрілки.
Вставте нову лампу.
6. Вставте патрон лампи в ліхтар і
поверніть його за годинниковою стрілкою.
7. Приєднайте ліхтар у зборі до бампера і прикрутіть його обомагвинтами.
8. Вставте кришку в бампер і закріпіть її. Вставте малу
кришку.
Задні ліхтарі
Моделі з сабвуфером
Зніміть кришку підлоги багажного
відділення. Крім цього, зніміть
скриньку з інструментами справа,
щоб дістатися до кришки 3 73.
Моделі з коробкою для зберігання
речей
Вийміть коробку для зберігання
речей, щоб дістатися до кришки
3 71.
1. Від'єднайте та зніміть кришку з
відповідного боку.
2. Відкрутіть пластикову гайкузсередини рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.

198Догляд за автомобілем
4. Поверніть патрон лампи протигодинникової стрілки і витягніть.Замініть лампу, витягнувши:
вказівник поворотів 1
задній ліхтар 2
задній ліхтар / стоп-сигнал 3
Якщо в задньому ліхтарі 2 та
задньому ліхтарі зі стоп-
сигналом 3 встановлено
світлодіодні лампи, для їх
заміни зверніться на станцію
технічного обслуговування.
5. Вставте і поверніть патрон лампи у блоці задніх ліхтарів загодинниковою стрілкою. Будьте
обережні, щоб не витягти дроти
з кабельних каналів.
Закріпіть ліхтар у зборі в
заглибленнях на кузові
кріпильними шпильками, а
потім затягніть пластмасову
кріпильну гайку зсередини
багажного відділення. Витягніть круглий ущільнювач через паз у
корпусі лампи.
Зачиніть кришку та зафіксуйте
її.
Ліхтар заднього ходу/задня
протитуманна фара
Ліхтар заднього ходу розміщений на бампері праворуч, а задня
протитуманна фара - ліворуч.
Процедура заміни лампи однакова
для обох ліхтарів.
1. Відкрутіть гвинт та зніміть кришку.
