(Ön Yolcu SÕnÕflandÕrma Sistemiyle)
Ay rÕca, ön ve yan hava yolcu yastÕklarÕnda
oldu÷u gibi, ön yolcu için ön gergi sistemi
de yalnÕzca ön yolcu sÕnÕflandÕrma
sensörünün yolcu koltu÷unda oturan bir
yolcuyu algÕlamasÕ halinde açÕlacak
úekilde tasarlanmÕútÕr.
Ay rÕntÕlar için, ön yolcu sÕnÕflandÕrma
sensörüne (sayfa 2-60) bakÕnÕz.

Yük sÕnÕrlayÕcÕsÕ:
Yük sÕnÕrlama sistemi, yolcunun gö÷süne
uygulanan kemer kuvvetini azaltmak için
emniyet kemer kayÕúÕnÕ kontrollü bir
úekilde serbest bÕrakÕr. Bir emniyet kemeri
üzerindeki en úiddetli yüklenme önden
alÕnan darbelerde görülür, yük
sÕn
ÕrlayÕcÕsÕnÕn ot
omatik mekanik
fonksiyonu, her türlü kazada yolcuya
yeteri kadar hareket imkanÕ vererek
devreye girebilir.
Ön gergiler kullanÕlmamÕú dahi olsa, yük
sÕnÕrlayÕcÕ fonksiyonu uzman bir tamirci
tarafÕndan kontrol edilmelidir, özellikle bir
Yetkili Mazda Servisi’ne baúvurmanÕzÕ
öneririz.
UYARI
Emniyet kemerlerini, sadece bu kullanım
kılavuzunda
belirtildiği
gibi kullanınız:
Emniyet kemerlerinin yanlış konumda
kullanılması tehlikelidir. Doğru şekilde
konumlandırılmadığı takdirde ön gergi
tertibatı ve yük sınırlayıcı sistemi bir kaza
esnasında
yeterli koruma sağlayamaz ve
bunun sonucunda ciddi yaralanmalar
meydana gelebilir. Emniyet kemerlerinin
takılmasıyla ilgili ayrıntılı bilgi için,
“Emniyet kemerlerinin takılması”
bölümüne bakınız (sayfa 2-24).
Ön gergi veya yük sınırlayıcı tertibatlarında
bir gevşeme varsa emniyet kemerlerini
mutlaka değiştiriniz:
Bir çarpışma sonrasında hava yastıklarını
ve emniyet kemeri ön gergi tertibatını
mutlaka yetkili bir servise özellikle de Yetkili
Mazda Servisi’ne kontrol ettirmenizi tavsiye
ederiz. Hava yastıkları gibi emniyet kemeri
ön gergi tertibatları ve yük sınırlayıcılar da
bir defa çalışacaktır ve açılmalarına neden
olan herhangi bir çarpışma sonrası
değiştirilmelidirler. Ön emniyet kemeri ön
gergi ve yük sınırlayıcı tertibatının
değiştirilmemesi çarpışma esnasındaki
yaralanma riskini artırır.
Temel Güvenlik EkipmanlarÕ
Emniyet Kemeri Sistemleri
2-26

Çocuk Koltu÷u øle ølgili UyarÕlar
Mazda, çocuk koltu÷u kullanÕmÕnÕ gerektirecek kadar küçük çocuklarda mutlaka çocuk
koltu÷u kullanÕlmasÕnÕ tavsiye etmektedir.
Mazda, orijinal Mazda marka veya aynÕ kalitede UNECE
*1 44 standardÕna uygun bir çocuk
koltu÷u kullanÕlmasÕnÕ önermektedir. Orijinal Mazda marka çocuk koltu÷u satÕn almak
istiyorsanÕz lütfen bir Yetkili Mazda Bayi'si ile irtibata geçiniz.
AracÕnÕzdaki çocuklarÕn güvenli÷i ile ilgili olarak kendi ülkenizin yasal gerekliliklerini
ö÷reniniz.
*1 UNECE Birleúmiú Milletler Avrupa Ekonomik Komisyonu kÕsaltmasÕdÕr.

Hangi çocuk koltu÷unu almayÕ düúünüyor olursanÕz olun, mutlaka çocu÷unuzun yaúÕna ve
fiziksel özelliklerine uygun bir seçim yapÕnÕz ve çocuk koltu÷u ile birlikte verilen kullanÕm
talimatlarÕna uyunuz.

Çocuk koltu÷u kullanamayacak kadar büyümüú olan çocuklar arka koltukta, emniyet
kemerleri takÕlÕ bir úekilde oturtulmalÕdÕr.
Çocuk koltu÷u arka koltu÷a takÕlmalÕdÕr.
østatistikler hava yastÕklÕ araçlarda 12 yaúÕndan küçük çocuklar için en güvenli yerin arka
koltuklar oldu÷unu göstermektedir.
Arkaya bakan bir çocuk koltu÷u ASLA hava yastÕ÷Õ sisteminin aktif oldu÷u ön yolcu
koltu÷una takÕlmamalÕdÕr. Ön yolcu koltu÷u, farklÕ tipteki çocuk koltuklar
Õ i
çin de uygun
olmayan bir konumdur.
(Ön Yolcu SÕnÕflandÕrma Sistemiyle)
Ön yolcu hava yastÕ÷ÕnÕn kullanÕlmasÕndan kaynaklanan yaralanma olasÕlÕ÷ÕnÕ azaltmak için,
ön koltuk sÕnÕflandÕrma sensörü, ek koruma sisteminin bir parçasÕ olarak çalÕúÕr. B u s i s t e m ,
ön yolcu koltu÷undaki ön ve yan hava yastÕklarÕnÕ ve aynÕ zamanda ön yolcu koltu÷u hava
yastÕ÷Õ iptal OFF gösterge ÕúÕ÷Õ yanarken ön koltuk emniyet kemeri ön gergisini de devreden
çÕkarÕr.
Ön koltukta bebek ya da küçük bir çocuk oturdu÷unda sistem, yolcu koltu÷unun ön ve yan
hava yastÕklarÕnÕ ve emniyet kemeri ön gergisi sistemini kapatÕr, böylece ön yolcu koltu÷u
hava yastÕ÷Õ iptal OFF gösterge ÕúÕ÷ÕnÕn yanmasÕ
sa÷la
nÕr.
Ön yolcu hava yastÕ÷Õ iptal edilse de Mazda, çocuklarÕn kemerlerinin uygun bir úekilde
takÕlmasÕnÕ ve tüm çocuk koltu÷u sistemlerinin, çocuklar için en iyi yer olan arka
koltuklarda uygun úekilde sabitlenmesini önermektedir.
Ay rÕntÕlar için, "Ön koltuk sÕnÕflandÕrma sensörü" (sayfa 2-60) bölümüne bakÕnÕz.
Temel Güvenlik EkipmanlarÕ
Çocuk Koltu÷u
2-28

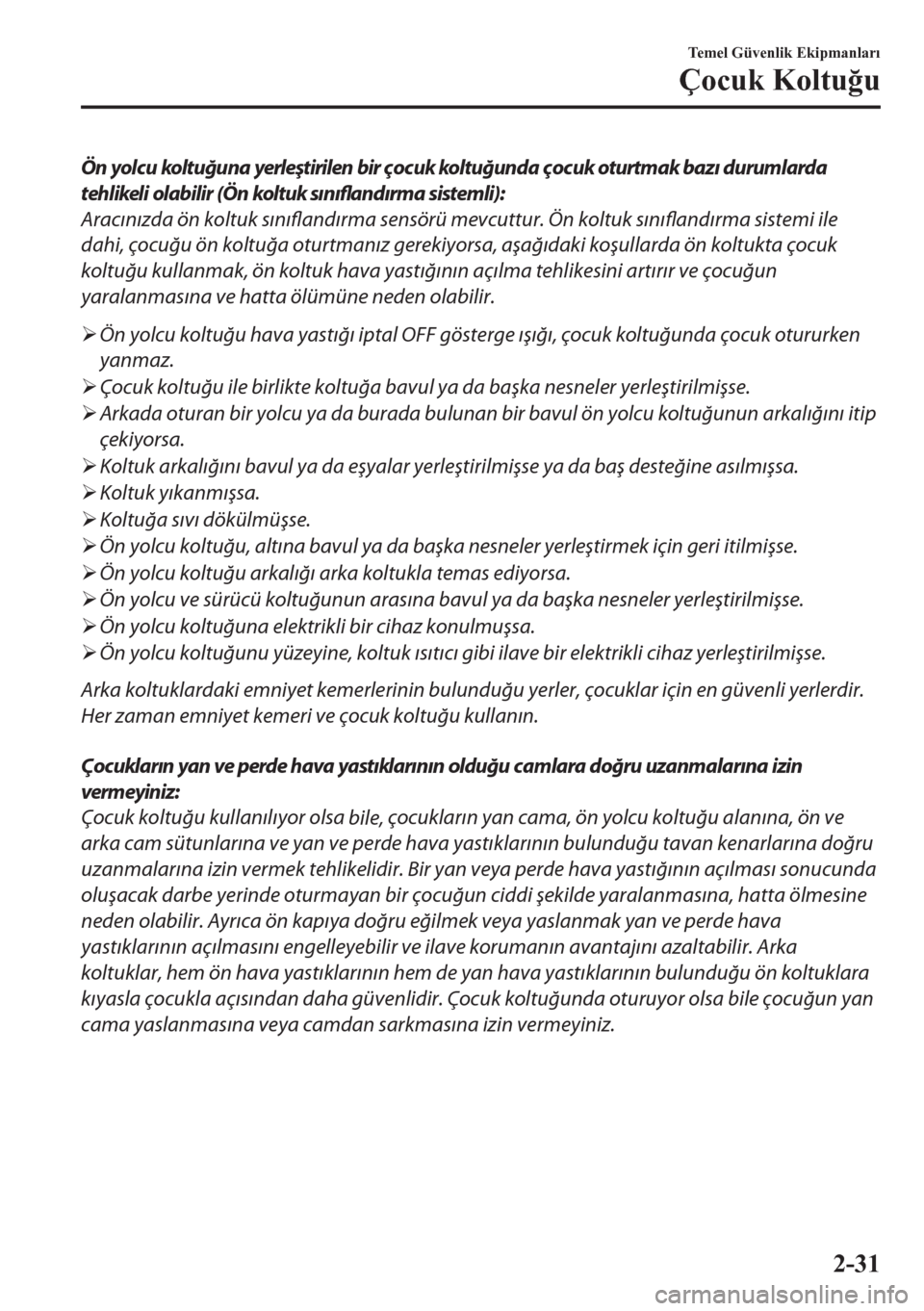

Ön yolcu koltuğuna yerleştirilen bir çocuk koltuğunda çocuk oturtmak bazı durumlarda
tehlikeli olabilir (Ön koltuk sınıflandırma sistemli):
Aracınızda ön koltuk sınıflandırma sensörü mevcuttur. Ön koltuk sınıflandırma sistemi ile
dahi, çocuğu ön koltuğa oturtmanız gerekiyorsa, aşağıdaki koşullarda ön koltukta çocuk
koltuğu kullanmak, ön koltuk hava yastığının açılma tehlikesini artırır ve çocuğun
yaralanmasına ve hatta ölümüne neden olabilir.
¾Ön yolcu koltuğu hava yastığı iptal OFF gösterge ışığı, çocuk koltuğunda çocuk otururken
yanmaz.
¾Çocuk koltuğu
ile
birlikte koltuğa bavul ya da başka nesneler
yerleştirilmişse.
¾Arkada oturan bir yolcu ya da burada bulunan bir bavul ön yolcu koltuğunun arkalığını itip
çekiyorsa.
¾Koltuk arkalığını bavul ya da eşyalar yerleştirilmişse ya da baş desteğine asılmışsa.
¾Koltuk yıkanmışsa.
¾Koltuğa sıvı dökülmüşse.
¾Ön yolcu koltuğu, altına bavul ya da başka nesneler yerleştirmek için geri itilmişse.
¾Ön yolcu koltuğu arkalığı arka koltukla temas ediyorsa.
¾Ön yolcu ve sürücü koltuğunun arasına bavul ya da başka nesneler yerleştirilmişse.
¾Ön yolcu koltuğuna elektrikli bir cihaz konulmuşsa.
¾Ön yolcu koltuğunu yüzeyine, koltuk ısıtıcı gibi ilave bir elektrikli cihaz yerleştirilmişse.
Arka
koltuklardaki
emniyet
kemerlerinin bulunduğu yerler, çocuklar
için en
güvenli
yerlerdir.
Her zaman emniyet kemeri ve çocuk koltuğu kullanın.
Çocukların yan ve perde hava yastıklarının olduğu camlara doğru uzanmalarına izin
vermeyiniz:
Çocuk koltuğu kullanılıyor olsa
bile, çocukların yan cama, ön yolcu koltuğu alanına, ön ve
arka cam sütunlarına ve yan ve perde hava yastıklarının bulunduğu tavan kenarlarına doğru
uzanmalarına izin vermek tehlikelidir. Bir yan veya perde hava yastığının açılması sonucunda
oluşacak darbe yerinde oturmayan bir çocuğun ciddi şekilde yaralanmasına, hatta ölmesine
neden
olabilir. Ayrıca ön kapıya doğru
eğilmek veya yaslanmak yan ve perde hava
yastıklarının açılmasını
engelleyebilir ve
ilave korumanın avantajını
azaltabilir. Arka
koltuklar, hem ön hava yastıklarının hem de yan hava yastıklarının bulunduğu ön koltuklara
kıyasla çocukla açısından daha güvenlidir. Çocuk koltuğunda oturuyor olsa bile çocuğun yan
cama yaslanmasına veya camdan sarkmasına izin vermeyiniz.
Temel Güvenlik EkipmanlarÕ
Çocuk Koltu÷u
2-31

Yana hava yastıklarının bulunduğu yerlerin yakınına herhangi bir şey koymayınız:
Ön koltuk üzerine, koltuğun dış yanını kaplayacak şekilde eşya koymak çok tehlikelidir. Bir
kaza esnasında bu nesne, ön koltukların dış yan taraflarında bulunan yan hava yastığının
düzgün şekilde açılmasını engelleyerek yan hava yastığı sisteminin etkin koruma sağlamasını
önler veya hava yastığının açılma yönünün tehlikeli bir şekilde değişmesine neden olabilir.
Ayrıca, hava yastığı kesilebilir ve içindeki gaz çıkabilir.
Ön koltukların dış yan taraflarına torba, çanta veya başka bir şey asmayınız. Ön koltuklara
asla koltuk kılıfı geçirmeyiniz. Ön koltukların yan hava yastığı bölümlerinin önünü, yandan
çarpmalarda rahatça açılabilecekleri şekilde açık bırakınız.
Perde hava yastıklarının bulunduğu yerlerin yakınına herhangi bir şey koymayınız:
Ön cam, ön yan camlar, ön ve arka cam direkleri ve tavanın uç kısmı gibi perde hava
yastıklarının açılma alanlarına veya
tavandaki tutma
yerlerine
herhangi
bir şey asmanız
tehlikelidir. Bir kaza esnasında bu nesne, ön ve arka cam direkleri ve tavanın uç kısmında
bulunan perde hava yastığının düzgün şekilde açılmasını engelleyerek perde hava yastığı
sisteminin etkin koruma sağlamasını önler veya hava yastığının açılma yönünün tehlikeli bir
şekilde değişmesine neden olabilir. Ayrıca, hava yastığı kesilebilir ve içindeki gaz çıkabilir.
Tavandaki tutma
yerlerine askı veya başka nesneler asmayınız. Kıyafet asacaksanız doğrudan
kıyafet askısına asınız. Perde hava yastığı modüllerinin önünü, yandan çarpmalarda rahatça
açılabilecekleri şekilde açık bırakınız.
Hava yastıkları açıldıktan sonra, hava yastığı
sisteminin parçalarına dokunmayınız:
Hava yastıkları açıldıktan sonra, hava yastığı sisteminin parçalarına dokunmak tehlikelidir.
Hava yastığı açıldıktan hemen sonra parçaları çok sıcaktır. Yanabilirsiniz.
Aracınıza asla ön koruma
ekipmanı takmayınız:
Aracın ön tamponuna koruma bar veya benzeri çubuklar takmak tehlikelidir. Hava yastığı
çarpma sensörü bundan etkilenebilir. Bu ekipmanlar hava yastığını gereksiz yere açılmasına
veya kaza anında açılmamasına neden olabilir. Sonuç olarak ön koltuklarda oturanlar ciddi
şekilde yaralanabilir.
Süspansiyon sistemini modifiye etmeyiniz:
Aracınızın süspansiyon ayarlarını değiştirmek tehlikelidir. Aracınızın yüksekliği veya
süspansiyon ayarı değiştirildiğinde, araç çarpışmaları net bir şekilde tespit edemeyebilir ve
sonuç olarak hava yastığı yanlış veya zamansız açılabilir. Bu durum ciddi yaralanma riskini
artırır.
Temel Güvenlik EkipmanlarÕ
SRS Hava YastÕklarÕ
2-48

Ön kapıyı modifiye etmeyin veya oluşan herhangi bir hasarı tamir etmeden kullanmayın. Her
zaman için uzman bir tamirci ile çalışın, ön kapıda oluşan hasarların incelenmesi için Yetkili
Mazda Servislerine danışmanızı öneririz :
Ön kapının modifiye edilmesi veya hasarlı bir şekilde kullanılması tehlikelidir. Her ön kapının,
destekleyici koruma sisteminin bir parçası olarak dahili yan çarpışma sensörü mevcuttur. Eğer
ön kapıya delik açılırsa, bir kapı hoparlörü çıkarılırsa veya kapı hasarlı bir şekilde bırakılırsa,
sensör kötü bir şekilde etkilenebilir ve bu da olası bir yan çarpışma sırasında darbenin
basıncını doğru bir şekilde tespit edememesine yol açar. Eğer sensör yan darbeyi doğru bir
şekilde tespit edemez ise, yan ve perde hava yastıkları ve ön emniyet kemeri ön-gergisi normal
bir şekilde çalışmayabilir ve bu da yolcularda ciddi yaralanmalarla sonuçlanabilir.
Ek koruma sistemini modifiye etmeyiniz:
Ek koruma
sisteminin parçalarını veya
elektrik donanımını
modifiye etmek çok
tehlikelidir.
Sistem kaza ile devreye girebilir veya çalışamayacak duruma gelebilir. Ek koruma sistemi
üzerinde herhangi biri değişiklik yapmayınız. Hava yastığı modülleri üzerine kaplama, etiket
veya herhangi bir şey yapıştırmayınız. Ayrıca sistem parçalarının veya elektronik donanımın
üzerine ya da yakınına da fazladan bir elektrikli ekipman takmayınız. Ön koltukların
sökülmesi ve takılması esnasında bu
konudaki
gerekli
hassasiyeti gösterecek
bir
Yetkili Mazda
Servisi’ne başvurunuz. Hava yastığı tesisatı ve bağlantılarını korumak, yastıkların kazara
açılmasını önlemek, sürücü koltuğu kaydırma pozisyonu sensörünün hasar görmemesi ve
koltukların sağlam bir hava yastığı bağlantısına sahip olması için önemlidir.
Ön koltukların altına valiz veya başka nesneler koymayınız:
Ön koltukların altına valiz veya başka nesneler koymak çok tehlikelidir. Ek koruma sistemi için
gerekli olan ekipmanlar zarar görebilir ve yandan çarpma esnasında ilgili hava yastığı
açılmayabilir ve burum ciddi yaralanmalarla sonuçlanabilir. Ek koruma sistemi için gerekli
olan
ekipmanlar zarar
görmesini engellemek
için ön koltukların altına
valiz veya başka
nesneler koymayınız.
Hava yastığı/emniyet kemeri ön gergi sistemi hasarlıyken yola çıkmayınız:
Emniyet
kemeri ön
gergi
modüllerinin ve hava yastıklarının devreye
girmesine veya zarar
görmesine neden olan bir kazanın ardından bu parçalar mutlaka değiştirilmelidir. Bu
sistemlerin bir kazanın esnasında kullanıp kullanılamayacağına ancak bir Yetkili Mazda
Servisi karar verebilir. Daha önce devreye girmiş veya zarar görmüş olan bir hava yastığı veya
emniyet kemeri ön gergi ünitesi bir kaza esnasında gerekli korumayı sağlayamaz. Bu durum
ciddi yaralanmalar hatta ölümle sonuçlanabilir.
Temel Güvenlik EkipmanlarÕ
SRS Hava YastÕklarÕ
2-49

Kabin içindeki hava yastığı parçalarını sökmeyiniz:
Hava yastığı sisteminin parçalarını veya sensörlerini içeren ön koltuk, ön gösterge paneli,
direksiyon simidi gibi parçaları veya tavan kenarı boyunca ve ön ve arka cam sütunlarındaki
bölümleri sökmek sakıncalıdır. Bu bölümler hava yastığının önemli parçalarını içerir. Sökme
esnasında hava yastığı sistemi devreye girebilir ve ciddi yaralanmalara neden olabilir. Bu
parçaların sökülmesi gerekiyorsa mutlaka bir Yetkili Mazda Servisi’ne başvurunuz.
Hava yastığı sisteminin doğru bir şekilde bertaraf edilmesi:
Hava yastığının veya hava yastığı sistemine sahip bir aracın uygunsuz şekilde hurdaya
çıkarılması çok tehlikeli olabilir. Güvenlik prosedürleri tam olarak uygulanmadığı sürece
yaralanmalara neden olabilir. Hava yastığı sisteminin doğru bir şekilde kullanılması veya
hava yastığı olan bir aracın hurdaya çıkarılması konusunda uzman bir servise özellikle de
Yetkili Mazda
Servisi'ne başvurmanızı
öneririz.
NOT
•Hava yastÕ÷Õ açÕldÕ÷Õnda bir patlama sesi duyulur ve biraz duman açÕ÷a çÕkar. Bu durum
herhangi bir yaralanmaya sebep olmaz, ancak hava yastÕklarÕnÕn yapÕsÕ nedeniyle hassas
ciltli yolcularÕn vücutlarÕnÕn açÕkta kalan yerlerinde hafif tahriúler oluúabilir.
•Mazda’nÕzÕ satarken aracÕnÕzÕn yeni sahibine hava yastÕ÷Õ sistemiyle ilgili olarak
KullanÕm KÕlavuzu’nda yer alan tüm talimat ve uyarÕlarÕ mutlaka iletiniz.
•RahatlÕkla görülebilir bir úekilde yerleútirilmiú bu uyarÕ etiketi, ön koltukta arkaya bakan
bir çocuk koltu÷u kullanÕmÕnÕn kesinlikle tavsiye edilmedi÷ini gösterir.
(Tayvan hariç) (Tayvan)
(Belirtilen etiketle donanmÕúsa, yolcu koltu÷u hariç, Tayvan)
RahatlÕkla görülebilir bir úekilde yerleútirilmiú bu uyarÕ etiketi, hava yastÕ÷Õ bulunan bir
koltukta arkaya bakan bir çocuk koltu÷u kullanÕmÕna karúÕ uyarÕr.
Temel Güvenlik EkipmanlarÕ
SRS Hava YastÕklarÕ
2-50
