Page 199 of 919
P ístrojový panel a displej
Přístrojový panel
Ty p A
Ty p B
Ty p C
Aktivní projekční displej
pP ístrojový panel (typ A) .................................................................................... strana 4-24
qP ístrojový panel (typ B) .................................................................................... strana 4-46
rP ístrojový panel (typ C) .................................................................................... strana 4-66
sAktivní projek þní displej .................................................................................... strana 4-82
P i jízd
P ístrojový panel a displej
4-23
Page 200 of 919
P ístrojový panel (typ A)
pRychlom r .......................................................................................................... strana 4-24
qOtá þkom r .......................................................................................................... strana 4-24
rMultifunk þní displej (Typ A) ............................................................................. strana 4-25
sUkazatel teploty chladicí kapaliny motoru .........................................................strana 4-29
tPalivom r ........................................................................................................... strana 4-29
uOsv tlení p ístrojové desky ................................................................................ strana 4-30
vP epína þ jednotky rychlosti ................................................................................ strana 4-30
ttRychlom r
Rychlom r udává rychlost jízdy vozu.
tOtá þkom r
Otá þkom r udává po þet otá þek motoru
v tisících za minutu.
UPOZORN NÍ
Nezvyšujte otáčky motoru tak, aby ručička
otáčkoměru vstoupila do ČERVENÉHO
POLE.
Mohlo by tím dojít k vážnému poškození
motoru.
PROUŽKOVANÉ
POLEČERVENÁ ZÓNA
*
1Rozsah se liší podle typu přístroje. *
1*1
POZNÁMKA
Když ru þi þka otá þkom ru vstoupí do
PROUŽKOVANÉHO POLE, znamená to,
že je nutno p e adit d íve, než ru þi þka
vstoupí do ýERVENÉHO POLE.
P i jízd
P ístrojový panel a displej
4-24
Page 201 of 919
tMultifunk þní displej (Typ A)
Spínač INFOMultifunkční displej (Typ A) Přepínací knoflík
Multifunk þní displej zobrazuje následující informace.
•Rychlom r
•Po þítadlo celkového po þtu kilometr$
•Denní po þítadlo ujetých kilometr$
•Vn jší teplota
•Dojezdová vzdálenost
•Pr$m rná spot eba paliva
•Aktuální spot eba paliva
•Sledování údržby (bez systému selektivní katalytické redukce (SCR))
•Zobrazení zbývající kapaliny AdBlue® a maximální dojezdové vzdálenosti (se systémem
selektivní katalytické redukce (SCR))
•Zobrazení sledování mrtvého úhlu (BSM)
•Zobrazení systému rozpoznávání dopravních zna þek (TSR)
•Zobrazení systému podpory rozpoznávání vzdálenosti (DRSS)
•Zobrazení systému radarového adaptivního tempomatu Mazda s funkcí Stop & Go
(MRCC s funkcí Stop & Go)
•Zobrazení Radarového adaptivního tempomatu Mazda (MRCC)
•Zobrazení systému varování p ed opušt ním jízdního pruhu (LDWS)
•Zobrazení systému zabraujícího opušt ní jízdního pruhu (LAS) a systému varování p ed
opušt ním jízdního pruhu (LDWS)
•Displej inteligentního asistenta rychlosti (ISA)
•Displej nastavitelného omezova þe rychlosti (ASL)
•Zobrazení tempomatu
•Upozorn ní na rychlost vozidla
•Varovná indikace pootev ených dve í / zadních výklopných dve í / víka zavazadlového
prostoru
•Varovné zprávy
P i jízd
P ístrojový panel a displej
4-25
Page 202 of 919
Obsah obrazovky se zm ní vždy, když stisknete spína þ INFO.
Stiskněte spínač INFO
Stiskněte spínač INFO Stiskněte spínač INFO
*1 *2
*3
*4
*2: Zobrazuje se jen tehdy, když existuje varování. *1: Zobrazuje se při otevírání/zavírání dveří/víka
zavazadlového prostoru/zadních výklopných dveří.
*3: Bez systému selektivní katalytické redukce (SCR)
*4: Se systémem selektivní katalytické redukce (SCR) Stiskněte spínač INFO
Stiskněte spínač INFO Základní zobrazeníZobrazení varovné
zprávy
Zobrazení denního
počítadla A
Zobrazení denního
počítadla B
Stiskněte spínač INFO
Stiskněte spínač INFO Zobrazení
i-ACTIVSENSEZobrazení sledování
údržby Zobrazení dojezdové
vzdálenosti
Zobrazení zbývající
AdBlue®
P i jízd
P ístrojový panel a displej
4-26
Page 203 of 919
Obsah obrazovky se zm ní vždy, když stisknete a p idržíte p epínací knoflík.
Zobrazení na ukazateli
Zobrazení vypnuto Numerická indikacePodržte
stisknutý
přepínací
knoflík Podržte stisknutý přepínací knoflík
Podržte stisknutý přepínací knoflík
P i jízd
P ístrojový panel a displej
4-27
Page 204 of 919
tPo þítadlo celkov ujetých kilometr$,
Denní po þítadla a P epína þ
po þítadel
Po þítadlo celkového po þtu kilometr$ se
zobrazuje na obrazovce neustále, když je
zapnuto zapalování, a denní po þítadla A
a B m$žete zobrazit stisknutím spína þe
INFO.
Spínač INFO
Stiskněte spínač INFO Zobrazení
denního
počítadla A
Zobrazení
denního
počítadla B
Po þítadlo celkového po þtu kilometr$
Po þítadlo celkov ujetých kilometr$
zaznamenává celkový po þet kilometr$,
které Váš v$z ujel od svého uvedení do
provozu.
Denní po þítadlo ujetých kilometr$
Je zobrazena ujetá vzdálenost za konkrétní
interval. K dispozici jsou dva typy
vzdálenosti (TRIP A, TRIP B) a je možné
zm it pr$m rnou spot ebu pro každou
z nich.
Denní po þítadlo ujetých kilometr$ A m$že
nap íklad zaznamenávat vzdálenost od
za þátku trasy a denní po þítadlo ujetých
kilometr$ B m$že zaznamenávat
vzdálenost od posledního tankování
paliva.
Je-li zvolen režim denního po þítadla
ujetých kilometr$ A, bude na displeji
zobrazeno TRIP A. Je-li zvolen režim
denního po þítadla ujetých kilometr$ B,
bude na displeji zobrazeno TRIP B.
Údaj denního po þítadla a pr$m rné
spot eby paliva lze vynulovat podržením
spína þe INFO stisknutého po dobu 1,5
sekundy nebo déle v jednotlivých
režimech.
POZNÁMKA
•Pouze denní po þítadla zaznamenávají
vzdálenosti jednotlivých tras
v desetinách kilometr$.
•Stav denního po þítadla bude vynulován,
pokud:
•Bude p erušena dodávka nap tí
(p epálení pojistky, odpojení
akumulátoru vozidla).
•Vozidlo ujelo vzdálenost delší než
9 999,9 km.
P i jízd
P ístrojový panel a displej
4-28
Page 205 of 919
tUkazatel teploty chladicí kapaliny
motoru
Zobrazuje teplotu chladicí kapaliny
motoru. Modrý symbol nazna þuje, že
teplota chladicí kapaliny motoru je nízká,
a þervený symbol nazna þuje, že teplota
chladicí kapaliny motoru je vysoká
a motor se p eh ívá.
UPOZORN NÍ
Pokud je ručička teploměru chladicí
kapaliny motoru v červeném pásmu,
existuje možnost jeho přehřívání. Jeďte
pomalu, abyste snížili zatížení motoru,
dokud nenajdete bezpečné místo, kde bude
moci s vozidlem zastavit a počkat, až
motor vychladne.
Viz Přehřívání na straně 7-39.
POZNÁMKA
•P i normální jízd se teplota chladicí
kapaliny motoru stabilizuje na teplot
100 °C nebo nižší a indikátor ukazuje
rozsah nižší než 100 °C.
ttPalivom r
Palivom r ukazuje, p ibližn kolik paliva
z$stává v nádrži, když je spína þ
zapalování v poloze ON. Doporu þujeme
Vám, abyste neustále udržovali alespo
1/4 objemu paliva.
Plná
Plná na 1/4
Prázdná
Pokud varovná kontrolka nízkého stavu
paliva v nádrži svítí nebo je hladina paliva
velmi nízká, dotankujte co možná
nejd íve.
Postupujte podle þásti Je t eba n co ud lat
na stran 7-59.
POZNÁMKA
•Po dotankování m$že chvíli trvat, než se
palivom r stabilizuje. Navíc se ukazatel
m$že vychýlit p i jízd do svahu nebo
v zatá þkách, jak se palivo v nádrži
pohybuje.
•Sm r šipky () nazna þuje, že se kryt
hrdla palivové nádrže nachází na levé
stran vozidla.
(SKYACTIV-D 2.2)
Pokud dochází k nestálému výkonu nebo
k jeho zastavování z d$vodu nedostatku
paliva, doplte palivo co nejd íve, a to
nejmén 10 l paliva.
P i jízd
P ístrojový panel a displej
4-29
Page 206 of 919

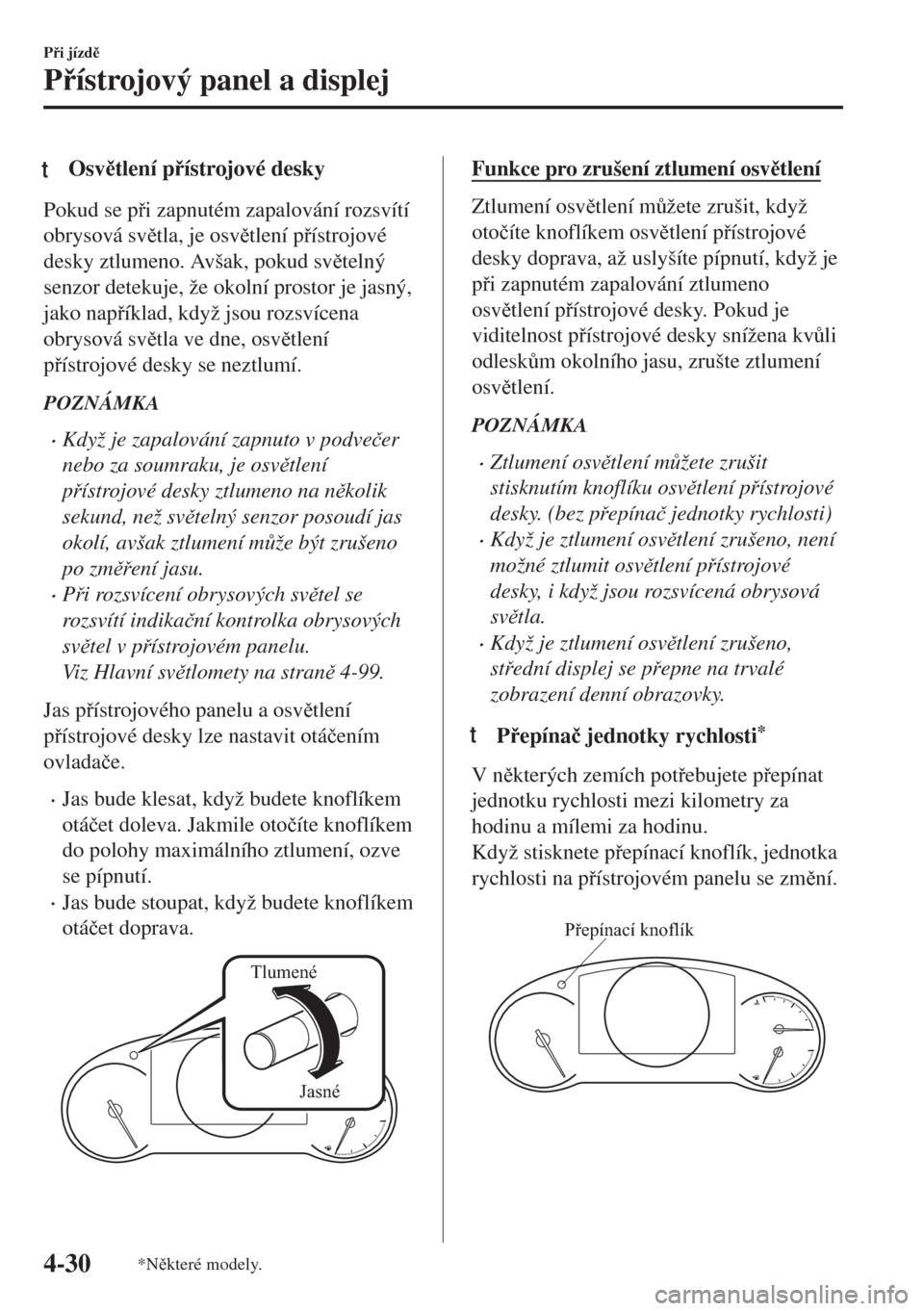

tOsv tlení p ístrojové desky
Pokud se p i zapnutém zapalování rozsvítí
obrysová sv tla, je osv tlení p ístrojové
desky ztlumeno. Avšak, pokud sv telný
senzor detekuje, že okolní prostor je jasný,
jako nap íklad, když jsou rozsvícena
obrysová sv tla ve dne, osv tlení
p ístrojové desky se neztlumí.
POZNÁMKA
•Když je zapalování zapnuto v podve þer
nebo za soumraku, je osv tlení
p ístrojové desky ztlumeno na n kolik
sekund, než sv telný senzor posoudí jas
okolí, avšak ztlumení m$že být zrušeno
po zm ení jasu.
•P i rozsvícení obrysových sv tel se
rozsvítí indika þní kontrolka obrysových
sv tel v p ístrojovém panelu.
Viz Hlavní sv tlomety na stran 4-99.
Jas p ístrojového panelu a osv tlení
p ístrojové desky lze nastavit otá þením
ovlada þe.
•Jas bude klesat, když budete knoflíkem
otá þet doleva. Jakmile oto þíte knoflíkem
do polohy maximálního ztlumení, ozve
se pípnutí.
•Jas bude stoupat, když budete knoflíkem
otá þet doprava.
Tlumené
Jasné
Funkce pro zrušení ztlumení osv tlení
Ztlumení osv tlení m$žete zrušit, když
oto þíte knoflíkem osv tlení p ístrojové
desky doprava, až uslyšíte pípnutí, když je
p i zapnutém zapalování ztlumeno
osv tlení p ístrojové desky. Pokud je
viditelnost p ístrojové desky snížena kv$li
odlesk$m okolního jasu, zrušte ztlumení
osv tlení.
POZNÁMKA
•Ztlumení osv tlení m$žete zrušit
stisknutím knoflíku osv tlení p ístrojové
desky. (bez p epína þ jednotky rychlosti)
•Když je ztlumení osv tlení zrušeno, není
možné ztlumit osv tlení p ístrojové
desky, i když jsou rozsvícená obrysová
sv tla.
•Když je ztlumení osv tlení zrušeno,
st ední displej se p epne na trvalé
zobrazení denní obrazovky.
ttP epína þ jednotky rychlosti*
V n kterých zemích pot ebujete p epínat
jednotku rychlosti mezi kilometry za
hodinu a mílemi za hodinu.
Když stisknete p epínací knoflík, jednotka
rychlosti na p ístrojovém panelu se zm ní.
Přepínací knoflík
P i jízd
P ístrojový panel a displej
4-30*N které modely.
