2018 MAZDA MODEL 2 audio

5–88
Características interiores
Unidad de audio [Tipo B (pantalla táctil)]
Método de funcionamiento básico
NOTA
La explicación de las funciones descriptas en este manual pueden diferir del
funcionamiento real, y las formas de las pantallas y botones y las letras y los
caracteres exhibidos también pueden diferir de la apariencia actual.
Además, dependiendo de las futuras actualizaciones del software, el contenido puede
ser cambiado sin aviso.
La unidad de audio (Tipo B) tiene tres interfaces humanas diferentes.
 


 Interruptor de comandante



 Panel táctil



 Reconocimiento de voz con interruptor de dirección y micrófono
 Consulte la sección Reconocimiento de voz en la página 5-143 .
Operación del interruptor de comandante
NOTA
Por razones de seguridad, algunas operaciones se desactivan mientras se conduce el
vehículo.
Operación del dial de volumen

Dial de volumen
Oprima el dial de volumen para activar y desactivar el silenciamiento del audio.
Gire el dial de volumen para ajustar el volumen. El volumen sube girando el dial hacia la
derecha, y baja girándolo hacia la izquierda.
Mazda2_8FS6-SP-17A_Edition2.indb 88Mazda2_8FS6-SP-17A_Edition2.indb 882016/11/09 16:30:212016/11/09 16:30:21

5–89
Características interiores
Unidad de audio [Tipo B (pantalla táctil)]
Interruptores alrededor de la perilla del comandante


Las siguientes operaciones se pueden realizar oprimiendo los interruptores alrededor de la
perilla de comandante.

: Exhibe la pantalla de inicio.

: Exhibe la pantalla de entretenimiento.

: Exhibe la pantalla de navegación (Sólo para vehículos equipados con navegación).
Para usar la pantalla de navegación, consulte el manual del sistema de navegación. Si
la tarjeta SD para el sistema de navegación no estuviera insertada, se exhibe la
brújula indicando la dirección en que se desplaza el vehículo.

: Exhibe la pantalla de favoritos. Presione largamente para almacenar ítems particulares
en favoritos. (Se puede programar la radio, el directorio telefónico y un destino del
sistema de navegación.)

: Vuelve a la pantalla anterior.
Mazda2_8FS6-SP-17A_Edition2.indb 89Mazda2_8FS6-SP-17A_Edition2.indb 892016/11/09 16:30:212016/11/09 16:30:21

5–90
Características interiores
Unidad de audio [Tipo B (pantalla táctil)]
Operación de la perilla de comandante



(Selección de íconos en la pantalla)
1. Incline o gire la perilla de comandante y mueva el cursor al ícono a ajustar deseado.
2. Presione la perilla del comandante y seleccione el ícono.

NOTA
También se puede presionar largamente la perilla del comandante para algunas funciones.
Mazda2_8FS6-SP-17A_Edition2.indb 90Mazda2_8FS6-SP-17A_Edition2.indb 902016/11/09 16:30:222016/11/09 16:30:22

5–91
Características interiores
Unidad de audio [Tipo B (pantalla táctil)]
Operación del panel táctil
PRECAUCION
No presione con fuerza la pantalla ni la presione con un objeto de punta aguda. De lo
contrario podría dañar la pantalla.
NOTA
Por razones de seguridad, la operación de la pantalla central se desactiva mientras se
conduce el vehículo. Sin embargo, los ítems no exhibidos en gris se puede usar mediante
el interruptor de comandante mientras se conduce el vehículo.



Toca & Puntea
1. Toque o golpee en el ítem indicado en la pantalla.
2. La operación comienza y se exhibe el siguiente ítem.



Mazda2_8FS6-SP-17A_Edition2.indb 91Mazda2_8FS6-SP-17A_Edition2.indb 912016/11/09 16:30:222016/11/09 16:30:22

5–92
Características interiores
Unidad de audio [Tipo B (pantalla táctil)]
Deslice
1. Toque el ítem de ajuste exhibiendo una barra deslizante.
2. Toque el deslizador con su dedo y mueva al nivel deseado.



Arrastre
1. Toque la pantalla con su dedo y mueva hacia arriba o abajo.
2. Se podrán exhibir los ítems que no se exhiben.



Vuelve a la pantalla anterior.
1. Toque el
.
Exhibiendo la pantalla de inicio.
1. Toque el
.
Mazda2_8FS6-SP-17A_Edition2.indb 92Mazda2_8FS6-SP-17A_Edition2.indb 922016/11/09 16:30:222016/11/09 16:30:22

5–93
Características interiores
Unidad de audio [Tipo B (pantalla táctil)]
Pantalla de inicio

Icono Función

Aplicaciones
Se puede verifi car la información como economía de combustible promedial,
mantenimiento, y advertencias.
Dependiendo del grado y la especifi cación, la exhibición en la pantalla podría diferir.

Entretenimiento
Controla el audio como la radio y discos compactos. Se exhibe la fuente de audio usada
más recientemente. Se saltea una fuente de audio que no se puede usar en ese momento y se
exhibe la fuente de audio anterior.
Para cambiar la fuente de audio, seleccione el ícono que se exhibe en la parte de debajo
de la pantalla.

Comunicación
Hay funciones Bluetooth ® disponibles.

Navegación
Se exhibe la pantalla de navegación (vehículos con sistema de navegación).
Si la tarjeta SD para el sistema de navegación no estuviera insertada, se exhibe la brújula
indicando la dirección en que se desplaza el vehículo.
La brújula podría no indicar la dirección correcta cuando el vehículo está parado o viajando
a baja velocidad.

Confi guraciones
Ajuste de menú total (como exhibición, sonido, Bluetooth ® e idioma).
Dependiendo del grado y la especifi cación, la exhibición en la pantalla podría diferir.

Mazda2_8FS6-SP-17A_Edition2.indb 93Mazda2_8FS6-SP-17A_Edition2.indb 932016/11/09 16:30:232016/11/09 16:30:23

5–94
Características interiores
Unidad de audio [Tipo B (pantalla táctil)]
Controles de Volumen/Exhibición/Sonido

Dial de volumen Interruptor de
comandanteInterruptor de control de audio
Interruptor de
volumen

Ajuste del volumen
Gire el dial de volumen del interruptor de
comandante. También se puede oprimir
interruptor de volumen en el interruptor de
dirección.
Ajuste de la exhibición
Seleccione el ícono en la pantalla
inicial para exhibir la pantalla de ajustes.
Seleccione la lengüeta
para
seleccionar el ítem que desea cambiar.
Exhibición desactivada/Reloj
La exhibición central se puede apagar.
Seleccione
para apagar la
exhibición.
Cuando se seleccione

la exhibición
central se apagará y se exhibirá el reloj.
La exhibición central se puede volver a
encender de la siguiente manera:
 


 Toque la exhibición central.



 Use el interruptor del comandante.
Ajuste de la pantalla de día/noche
(modo)
Se seleccionará la pantalla de día o noche.

: La pantalla cambia automáticamente
de acuerdo a las condiciones de
iluminación del faro
*1

: Ajuste de pantalla de día

: Ajuste de pantalla de noche
*1 La exhibición se encuentra
constantemente en la pantalla diurna
cuando el atenuador de iluminación ha
sido cancelado.

Ajuste de brillo
Ajuste el brillo de la exhibición central
usando el deslizador.
Ajuste de contraste
Ajuste el contraste de la exhibición central
usando el deslizador.
Reposición del ajuste de exhibición
Todos los valores de ajuste de pantalla se
pueden reponer a los ajustes iniciales.

1. Seleccione .
2. Seleccione
.
Mazda2_8FS6-SP-17A_Edition2.indb 94Mazda2_8FS6-SP-17A_Edition2.indb 942016/11/09 16:30:232016/11/09 16:30:23

5–95
Características interiores
Unidad de audio [Tipo B (pantalla táctil)]

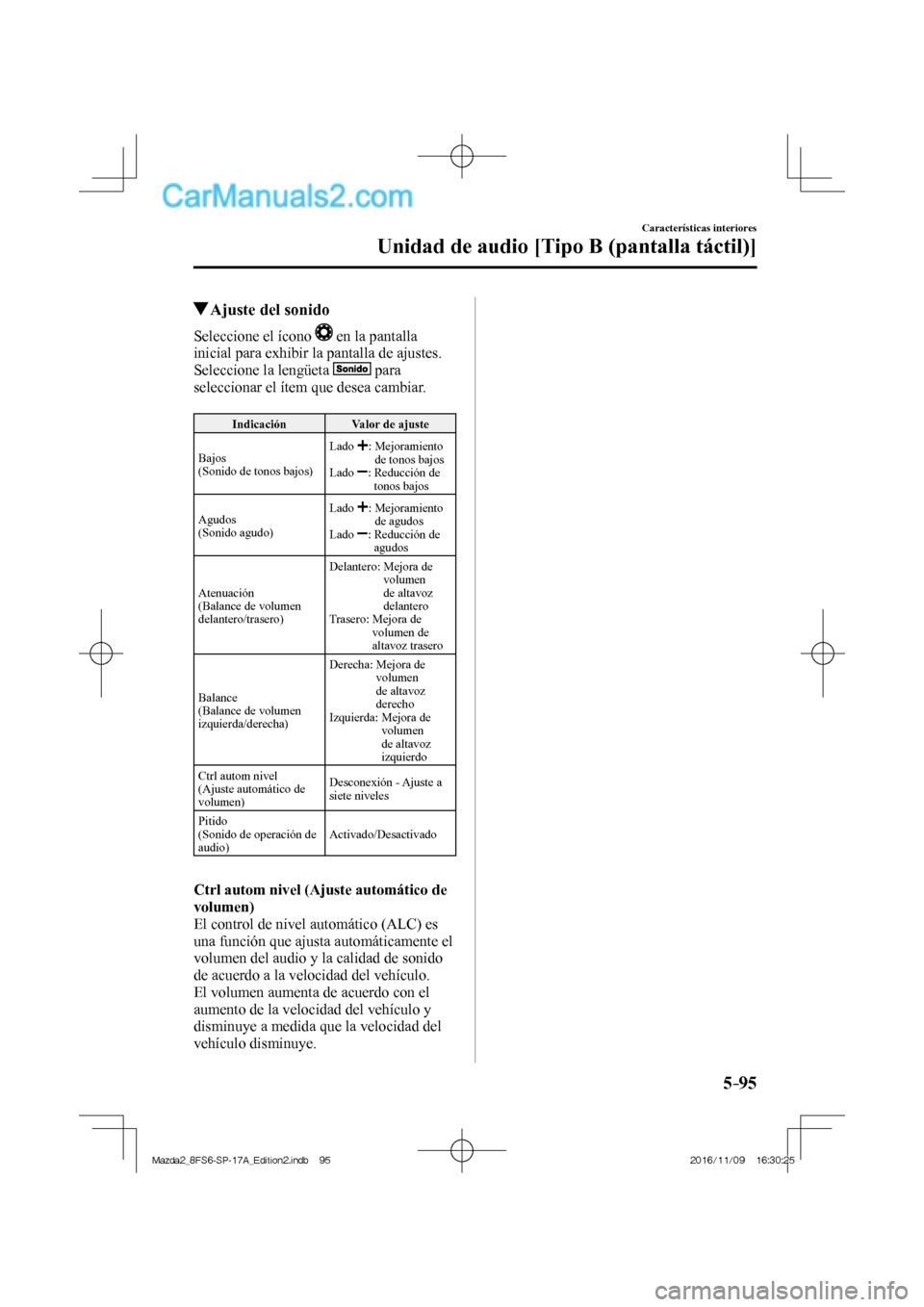

Ajuste del sonido
Seleccione el ícono en la pantalla
inicial para exhibir la pantalla de ajustes.
Seleccione la lengüeta
para
seleccionar el ítem que desea cambiar.

Indicación Valor de ajuste
Bajos
(Sonido de tonos bajos) Lado
: Mejoramiento
de tonos bajos
Lado
: Reducción de
tonos bajos
Agudos
(Sonido agudo) Lado
: Mejoramiento
de agudos
Lado
: Reducción de
agudos
Atenuación
(Balance de volumen
delantero/trasero) Delantero: Mejora de
volumen
de altavoz
delantero
Trasero: Mejora de
volumen de
altavoz trasero
Balance
(Balance de volumen
izquierda/derecha) Derecha: Mejora de
volumen
de altavoz
derecho
Izquierda: Mejora de
volumen
de altavoz
izquierdo
Ctrl autom nivel
(Ajuste automático de
volumen) Desconexión - Ajuste a
siete niveles
Pitido
(Sonido de operación de
audio) Activado/Desactivado

Ctrl autom nivel (Ajuste automático de
volumen)
El control de nivel automático (ALC) es
una función que ajusta automáticamente el
volumen del audio y la calidad de sonido
de acuerdo a la velocidad del vehículo.
El volumen aumenta de acuerdo con el
aumento de la velocidad del vehículo y
disminuye a medida que la velocidad del
vehículo disminuye.
