ELEKTROMOS ABLAKEMELŐK
Az indítókulcs MAR állásában, és annak STOP
állásba fordítását vagy kivételét követően körülbelül
három percig működnek az egyik első ajtó kinyitásáig.
A nyomógombok az ajtópanelek burkolatán
helyezkednek el (egyes változatoknál/piacokon). A
vezető oldali panelről az összes ablaküveg
működtethető.
Megtalálható egy becsípődésgátló berendezés, amely
az első és hátsó ablaküvegek felemelési fázisa során
lép működésbe (egyes változatoknál/piacokon).
FIGYELMEZTETÉS
Az elektromos ablakemelők helytelen
használata veszélyes lehet. A működtetés
előtt és közben is mindig ügyeljünk arra, hogy az
utasok testi épségét ne veszélyeztessék sem
közvetlenül a mozgó üvegek, sem az olyan
tárgyak, amelyeket magával húz, vagy amelyeknek
nekiütközik. Mindig húzzuk ki a gyújtáskulcsot,
amikor kiszállunk a gépkocsiból, hogy
megelőzzük az ablakemelők felügyelet nélküli
működtetését, ami a gépkocsiban maradó
utasokra veszélyt jelenthet.KEZELŐSZERVEK
Vezető oldali első ajtó
Aábra 57: a bal oldali első ablaküveg nyitása/zárása;
„folyamatos, automatikus” működés az ablaküveg
nyitása/zárása során;
B: a jobb első ablaküveg nyitása/zárása; „folyamatos,
automatikus” működés az ablaküveg nyitása/zárása
során (egyes változatoknál/piacokon);
C: a hátsó ajtók ablakmozgató kezelőszerveinek
bekapcsolása/letiltása;
D: a bal hátsó ablaküveg nyitása/zárása (egyes
változatoknál/piacokon); „folyamatos, automatikus”
működés az ablaküveg nyitása/zárása során;
E: a jobb hátsó ablaküveg nyitása/zárása (egyes
változatoknál/piacokon); „folyamatos, automatikus”
működés az ablaküveg nyitása/zárása során.
ábra 57L0F0162
77
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

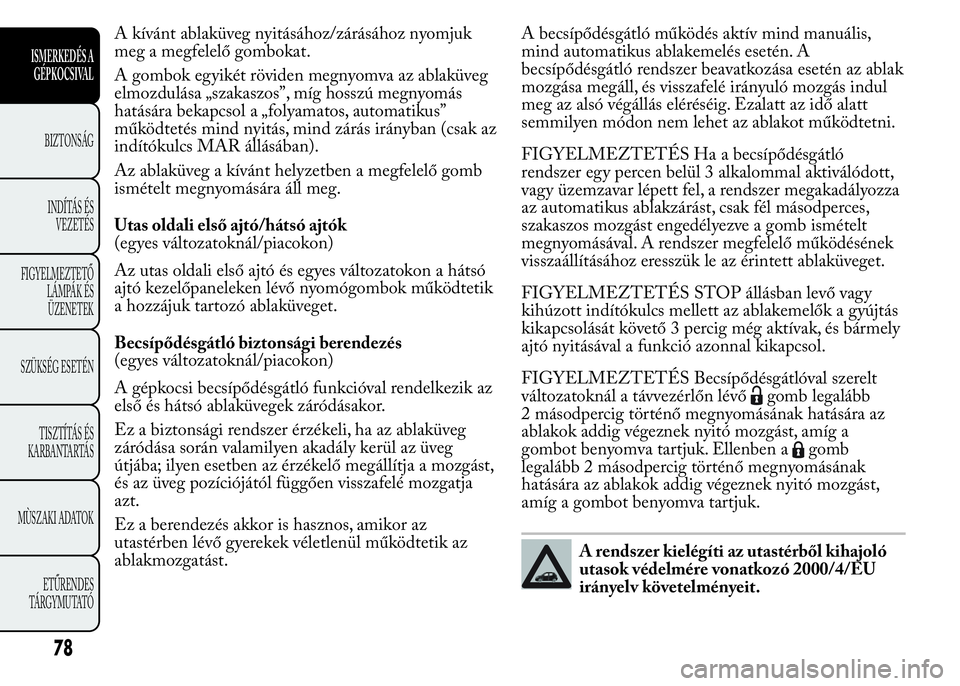

A kívánt ablaküveg nyitásához/zárásához nyomjuk
meg a megfelelő gombokat.
A gombok egyikét röviden megnyomva az ablaküveg
elmozdulása „szakaszos”, míg hosszú megnyomás
hatására bekapcsol a „folyamatos, automatikus”
működtetés mind nyitás, mind zárás irányban (csak az
indítókulcs MAR állásában).
Az ablaküveg a kívánt helyzetben a megfelelő gomb
ismételt megnyomására áll meg.
Utas oldali első ajtó/hátsó ajtók
(egyes változatoknál/piacokon)
Az utas oldali első ajtó és egyes változatokon a hátsó
ajtó kezelőpaneleken lévő nyomógombok működtetik
a hozzájuk tartozó ablaküveget.
Becsípődésgátló biztonsági berendezés
(egyes változatoknál/piacokon)
A gépkocsi becsípődésgátló funkcióval rendelkezik az
első és hátsó ablaküvegek záródásakor.
Ez a biztonsági rendszer érzékeli, ha az ablaküveg
záródása során valamilyen akadály kerül az üveg
útjába; ilyen esetben az érzékelő megállítja a mozgást,
és az üveg pozíciójától függően visszafelé mozgatja
azt.
Ez a berendezés akkor is hasznos, amikor az
utastérben lévő gyerekek véletlenül működtetik az
ablakmozgatást.A becsípődésgátló működés aktív mind manuális,
mind automatikus ablakemelés esetén. A
becsípődésgátló rendszer beavatkozása esetén az ablak
mozgása megáll, és visszafelé irányuló mozgás indul
meg az alsó végállás eléréséig. Ezalatt az idő alatt
semmilyen módon nem lehet az ablakot működtetni.
FIGYELMEZTETÉS Ha a becsípődésgátló
rendszer egy percen belül 3 alkalommal aktiválódott,
vagy üzemzavar lépett fel, a rendszer megakadályozza
az automatikus ablakzárást, csak fél másodperces,
szakaszos mozgást engedélyezve a gomb ismételt
megnyomásával. A rendszer megfelelő működésének
visszaállításához eresszük le az érintett ablaküveget.
FIGYELMEZTETÉS STOP állásban levő vagy
kihúzott indítókulcs mellett az ablakemelők a gyújtás
kikapcsolását követő 3 percig még aktívak, és bármely
ajtó nyitásával a funkció azonnal kikapcsol.
FIGYELMEZTETÉS Becsípődésgátlóval szerelt
változatoknál a távvezérlőn lévő
gomb legalább
2 másodpercig történő megnyomásának hatására az
ablakok addig végeznek nyitó mozgást, amíg a
gombot benyomva tartjuk. Ellenben a
gomb
legalább 2 másodpercig történő megnyomásának
hatására az ablakok addig végeznek nyitó mozgást,
amíg a gombot benyomva tartjuk.
A rendszer kielégíti az utastérből kihajoló
utasok védelmére vonatkozó 2000/4/EU
irányelv követelményeit.
78
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Nyitás belülről szükséghelyzetben
Az alábbiak szerint járjunk el:
❒vegyük ki a hátsó fejtámlákat, és döntsük teljesen
előre az üléseket (lásd „A csomagtér megnövelése”
című részt);
❒nyomjuk meg az A ábra 59 kart.
FIGYELMEZTETÉS
Ügyeljünk arra, hogy a tetőcsomagtartón
elhelyezett tárgyaknak ne ütközzön
neki a csomagtérajtó a nyitás során.ZÁRÁS
Húzzuk meg az A ábra 60 fogantyút, engedjük le a
csomagtérajtót, és nyomjuk le a zárnál a reteszelődést
jelző kattanásig.
A csomagteret kinyitva az irányjelzők kétszer
felvillannak, és a belső világítás felgyullad: a lámpa a
csomagtér lezárásakor automatikusan kialszik. Ha
a csomagteret nyitva felejtjük, a lámpa néhány perc
múlva automatikusan kialszik.
FIGYELMEZTETÉS A csomagtér visszazárása
előtt győződjünk meg arról, hogy a kulcs a
birtokunkban van, mivel a csomagtér automatikusan
reteszelődni fog.
ábra 59L0F0041ábra 60L0F0193
80
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FÉNYSZÓRÓ MAGASSÁGÁLLÍTÁS
Az indítókulcs MAR állásában és bekapcsolt
tompított fényszórók esetében működik.
Fényszóró magasságállítás
A beállítás elvégzéséhez nyomjuk meg a
vagy
ábra 69 gombokat. A kijelzőn megjelenik a
beállításra vonatkozó pozíció.
0. pozíció - egy vagy két személy az első üléseken
1. pozíció-1-4személy
2. pozíció - négy személy + terhelés a csomagtérben
3. pozíció - vezető + megengedett maximális terhelés
kizárólag a csomagtérben.
FIGYELMEZTETÉS A szállított súly elosztásának
változása esetén mindig ellenőrizzük a fényszórók
beállítását.FIGYELMEZTETÉS Ha a gépkocsi gázkisüléses
(Xenon) fényszórókkal szerelt, a fényszórók beállítása
elektronikusan történik, ezért a
ésgombok
nem találhatók meg.
KÖDFÉNYSZÓRÓK BEÁLLÍTÁSA
(egyes változatoknál/piacokon)
A fényszórók ellenőrzését és szükség szerinti
beállítását Lancia márkaszervizben végeztessük el.
A FÉNYSZÓRÓK BEÁLLÍTÁSA
KÜLFÖLDÖN
A tompított fényszórók azon ország forgalmi rendje
szerint vannak beállítva, ahol a gépkocsit először
értékesítették. Ha olyan országokba utazunk, ahol
ellentétes a forgalmi rend, a szembejövők vakításának
elkerülésére a vonatkozó törvényi előírások szerint
szükséges a fényszórók részleges letakarása.
ábra 69L0F0224
87
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

MŰKÖDÉSI RENDELLENESSÉGEK
Meghibásodás esetén a Start&Stop rendszer
kikapcsol.
Multifunkciós kijelzővel szerelt változatok:a
Start&Stop rendszer meghibásodását a
műszercsoportban a
figyelmeztető lámpa
felgyulladása és a kijelzőn megjelenő üzenet jelzi.
Változatok konfigurálható multifunkciós kijelzővel:
a Start&Stop rendszer meghibásodását a kijelzőn
megjelenő
ikon + üzenet jelzi.
A Start&Stop rendszer meghibásodása esetén
keressünk fel egy Lancia márkaszervizt.
A GÉPKOCSI ÜZEMEN KÍVÜL HELYEZÉSE
A gépkocsi hosszabb időre történő leállítása esetén
fordítsunk különösen nagy figyelmet az áramellátás
akkumulátorról való lekötésére.
Az eljárást az akkumulátor negatív pólusára (D)
szerelt töltöttségi állapot érzékelő (C) csatlakozójának
(A ábra 72) (a B gomb megnyomásával történő)
lekötésével kell végrehajtani. Ezt az érzékelőt
az akkumulátorcsere esetét kivéve soha sem szabad
lekötni a pólusról.
FIGYELMEZTETÉS
Az akkumulátor cseréjét mindig Lancia
márkaszer vizben végeztessük el. Az
akkumulátort ugyanolyan típusúra (HEAVY
DUT Y ) és ugyanolyan tulajdonságokkal
rendelkezőre cseréljük.
FIGYELMEZTETÉS Az elektromos áramellátás
akkumulátorról való lekötése előtt várjunk legalább 1
percet a gyújtáskulcs STOP állásba fordítása után.
ábra 72L0F0083
95
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

SZÜKSÉGINDÍTÁS
Segédakkumulátorral történő szükségindítás esetén
soha ne kössük a segédakkumulátor negatív (-)
pólusát a jármű akkumulátorának negatív pólusára A
ábra 73, hanem a motor/sebességváltó valamelyik
testelési pontjára.FIGYELMEZTETÉSEK
FIGYELMEZTETÉS
A motorháztető felnyitása előtt
g yőződjünk meg arról, hog y a gépkocsi
motorja áll, és a gyújtáskulcs STOP állásban van.
Kövessük az első zárhídra szerelt táblán
megadottakat ábra 74. Ajánlatos kihúzni a
gyújtáskulcsot, ha a gépkocsiban más személyek is
tartózkodnak. A gépkocsi elhagyásakor mindig
ki kell húzni, vagy STOP állásba kell fordítani
a gyújtáskulcsot. Üzemanyag feltöltése során
g yőződjünk meg arról, hog y a gépkocsi motorja
áll, és a gyújtáskulcs STOP állásban van.
ábra 73L0F0084ábra 74L0F0204
96
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

EOBD RENDSZER
Az EOBD (European On Board Diagnosis)
diagnosztikai rendszer folyamatos ellenőrzés alatt
tartja jármű a károsanyag-kibocsátással kapcsolatban
álló alkatrészeit. Továbbá ez a rendszer a
műszercsoporton felgyulladó figyelmeztető lámpával
és (egyes változatoknál/piacokon) a kijelzőn
megjelenő üzenettel jelzi is azokat a körülményeket,
amelyek ezeket az alkatrészeket károsíthatják (lásd
a „Figyelmeztető lámpák és üzenetek” című fejezetet).
Az EOBD (European On Board Diagnosis) rendszer
céljai a következők:
❒állandó ellenőrzés alatt tartani a berendezés
hatékonyságát;
❒a károsanyag-kibocsátás növekedésének jelzése;
❒jelezni a károsodott egységek cseréjének
szükségességét.
A rendszer továbbá el van látva egy diagnosztikai
csatlakozóval, amelyre a megfelelő műszert
csatlakoztatva lehetséges a memorizált hibakódok
kiolvasása, több más speciális diagnosztikai és a motor
működésével összefüggő paraméterrel együtt.
FIGYELMEZTETÉS Az üzemzavarok kijavítása
után a Lancia márkaszervizek a rendszer hibátlan
működésének ellenőrzése céljából elvégezhetik a
berendezés tesztelését próbapadon, vagy ha szükséges,
akár hosszabb távú próbaút során is.
„DUALDRIVE” ELEKTROMOS
SZERVOKORMÁNY
Csak a gyújtáskulcs MAR állásában, járó motor
esetén működik. A kormánymű lehetővé teszi
a vezető számára a kormányzáskor kifejtendő erőnek
a vezetési körülményektől függő beállítását.
FIGYELMEZTETÉS Az indítókulcs gyors
elfordítását követően a szervokormány teljes rásegítő
hatása csak néhány másodperc után jelentkezik.
CITY FUNKCIÓ BEKAPCSOLÁSA/
KIKAPCSOLÁSA
A funkció be- és kikapcsolásához nyomjuk meg a
CITY ábra 75 gombot. A funkció bekapcsolt állapotát
a CITY felirat felgyulladása jelzi a kijelzőn (egyes
változatoknál ezt a műszercsoporton felgyulladó
CITY felirat jelzi).
ábra 75L0F0082
97
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

A CITY funkcióval a kormánykeréken kifejtendő erő
kisebb, ami megkönnyíti a parkolási manőverek
végrehajtását: ezért a funkció bekapcsolása belvárosi
közlekedés során hasznos.
FIGYELMEZTETÉS
Szigorúan tilos minden utólagos, a
kormányszerkezetet vagy a
kormányoszlopot érintő beavatkozás, átalakítás
(pl. lopásgátló berendezés beszerelése), mert
ez súlyosan veszélyezteti a gépkocsi
menetbiztonságát és a honosítási
követelményeknek való megfelelést, ezen
túlmenően a garancia elvesztését is eredményezi.
FIGYELMEZTETÉS Nagyszámú kormányzási
művelettel járó parkolási manőver során előfordulhat,
hogy a kormányzás nehezebbé válik. Ez a jelenség
normális, a rendszer vezérlése így védi meg az
elektromos hajtómotort a túlmelegedéstől, tehát
ilyenkor semmilyen javítási beavatkozásra nincs
szükség. A következő indítás utáni használat során a
szervokormány a normális üzemmód szerint
működik.
FIGYELMEZTETÉS
A karbantartási műveletek előtt,
különösen, ha ahhoz a kormányzott
kerekeket fel kell emelni, mindig állítsuk le a
motort, húzzuk ki az indítókulcsot, és reteszeljük
a kormányzárat. Abban az esetben, ha ez nem
lehetséges (pl. a kulcsnak a MAR állásban kell
lennie, vagy a motort járatni kell), a karbantartási
műveletek előtt vegyük ki az elektromos
szer vokormány fő biztosítékát.
98
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
