Systém vzduchového odpružení Quadra-Lift
používá schéma zvedání a spouštění, které
trvale zabraňuje světlometům, aby
nesprávně oslňovaly protijedoucí vozidla.
Při zvedání vozidla se nejprve posune
nahoru zadní část vozidla a potom přední
část. Při spouštění vozidla se nejprve
posune dolů přední část a potom zadní část.
Po vypnutí motoru může být zaznamenáno,
že systém vzduchového odpružení ještě
krátce pracuje, což je normální. Systém kori-
guje polohu vozidla za účelem zajištění jeho
správného vzhledu.
Za účelem pomoci při výměně rezervního
kola má systém vzduchového odpružení
Quadra-Lift funkci, která umožňuje deaktivo-
vat automatické vyrovnávání vozidla. Další
informace naleznete v podkapitole „Nasta-
vení systému Uconnect“ v kapitole „Multimé-
dia“.
Další informace viz podkapitola „Doporučení
pro jízdu“ v kapitole „Startování a provoz“
v uživatelské příručce.POZNÁMKA:
Pokud je vozidlo vybaveno rádiem s dotyko-
vou obrazovkou, musí být veškeré
aktivování/deaktivování funkcí vzducho-
vého odpružení prováděno prostřednictvím
rádia. Další informace naleznete v podkapi-
tole „Nastavení systému Uconnect“ v kapi-
tole „Multimédia“.
UPOZORNĚNÍ!
Systém pneumatického odpružení
využívá k provozu systému množství
vzduchu pod vysokým tlakem. Aby nedo-
šlo k úrazu nebo poškození systému,
obraťte se na autorizovaného dealera,
který opravu provede.
Režimy vzduchového odpružení
Systém vzduchového odpružení má více
režimů sloužících k ochraně systému
v mimořádných situacích:Režim Tire/Jack (Pneumatika/zvedák)
Za účelem pomoci při výměně náhradního
kola má systém vzduchového odpružení
funkci, která umožňuje deaktivovat automa-
tické vyrovnávání vozidla. Další informace
naleznete v podkapitole „Nastavení systému
Uconnect“ v kapitole „Multimédia“.
POZNÁMKA:
Tento režim je určen pro aktivování při běží-
cím motoru.
Auto Entry/Exit Mode (Režim Automa-
tické nastupování/vystupování)
Na pomoc při nastupování a vystupování
z vozidla má systém pneumatického
odpružení funkci, která automaticky sníží
vozidlo na světlou výšku podvozku pro
nastupování/vystupování. Další informace
naleznete v podkapitole „Nastavení systému
Uconnect“ v kapitole „Multimédia“.
POZNÁMKA:
Tento režim je určen pro aktivování při běží-
cím motoru.
STARTOVÁNÍ A PROVOZ
174
splněny všechny podmínky (tj. motor
v chodu, zavřené dveře, rychlost nižší než
prahová hodnota atd.). Tlačítko „DOWN“
(Dolů) lze stisknout vícekrát. Každým stis-
kem se požadovaná úroveň sníží o jednu
polohu až do minimální polohy režimu Park
(Parkování) nebo nejnižší polohy povolené
na základě aktuálních podmínek (tj. rychlost
vozidla atd.).
K automatickým změnám výšky dojde na
základě rychlosti vozidla a aktuální výšky
vozidla. Kontrolky a hlášení na displeji
sdruženého přístroje budou fungovat stejně
pro automatické změny i pro změny požado-
vané uživatelem.
• Off-Road 2 (Terénní 2) (OR2) – pokud je
vozidlo v režimu OR2, budou rozsvícené
kontrolky 4,5a6.
• Off-Road 1 (Terénní 1) (OR1) – pokud je
vozidlo v režimu OR1, budou rozsvícené
kontrolky4a5.• Normal Ride Height (Normální světlá výška
podvozku) (NRH) – pokud je vozidlo v této
poloze, bude rozsvícená kontrolka 4.
• Režim Entry/Exit (Nastupování/
vystupování) – pokud je vozidlo v režimu
nastupování/vystupování, bude rozsví-
cená kontrolka 3. Pokud je režim Entry/Exit
(Nastupování/vystupování) požadován při
rychlosti vozidla mezi 24 km/h (15 mph)
a 40 km/h (25 mph), zůstane kontrolka
4 rozsvícená a kontrolka 3 bude blikat,
když systém čeká na snížení rychlosti vozi-
dla. Pokud je rychlost vozidla snížena
a udržována pod hodnotou 24 km/h
(15 mph), kontrolka 4 zhasne a kontrolka
3 bude blikat až do dosažení režimu Entry/
Exit (Nastupování/vystupování), v kterém
začne kontrolka 3 trvale svítit. Pokud
během změny výšky na režim Entry/Exit
(Nastupování/vystupování) překročí rych-
lost vozidla 24 km/h (15 mph), bude změna
výšky pozastavena, dokud buď neklesne
rychlost vozidla pod 24 km/h (15 mph)a změna výšky na režim Entry/Exit
(Nastupování/vystupování) bude pokračo-
vat, nebo dokud nedojde k překročení rych-
losti 40 km/h (25 mph) a výška vozidla se
vrátí do normální výšky NRH. Režim Entry/
Exit (Nastupování/vystupování) může být
zvolen při stojícím vozidle za předpokladu,
že je motor nadále v chodu a všechny
dveře zůstávají zavřené.
• Režim Transport (Přeprava) – nebudou
rozsvícené žádné kontrolky. Zahájením
jízdy se režim Transport (Přeprava) deakti-
vuje.
• Režim Tire/Jack (Pneumatika/zvedák) –
budou rozsvícené kontrolky 3 a 6. Zaháje-
ním jízdy se režim Tire/Jack (Pneumatika/
zvedák) deaktivuje.
• Wheel Alignment Mode (Režim seřizování
geometrie kol) – budou rozsvícené kont-
rolky3a4.Zahájením jízdy se režim Wheel
Alignment Mode (Režim seřizování geo-
metrie kol) deaktivuje.
STARTOVÁNÍ A PROVOZ
176

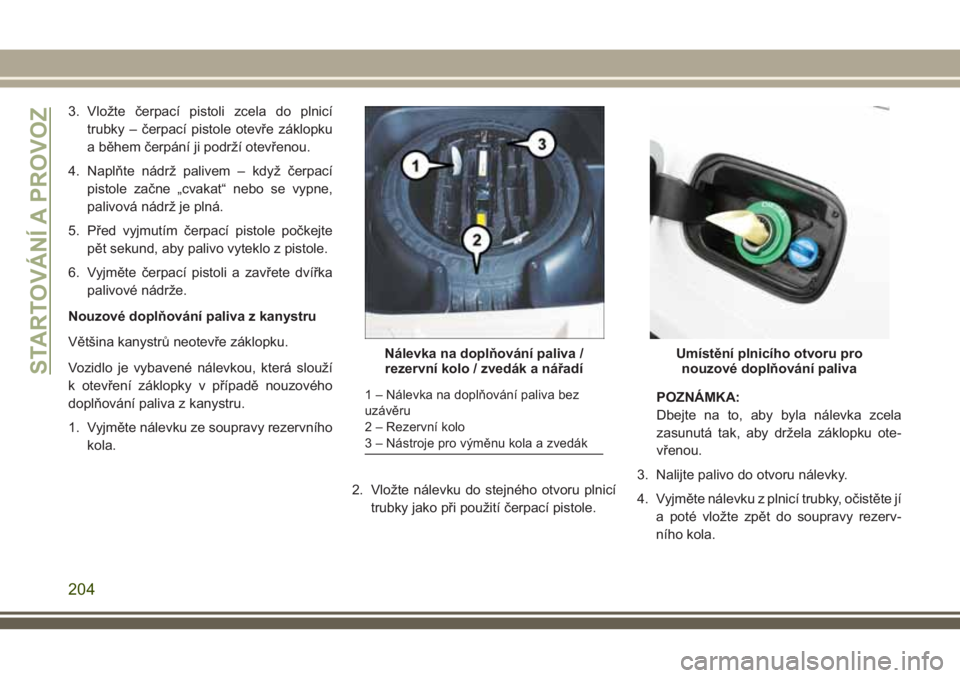

3. Vložte čerpací pistoli zcela do plnicí
trubky – čerpací pistole otevře záklopku
a během čerpání ji podrží otevřenou.
4. Naplňte nádrž palivem – když čerpací
pistole začne „cvakat“ nebo se vypne,
palivová nádrž je plná.
5. Před vyjmutím čerpací pistole počkejte
pět sekund, aby palivo vyteklo z pistole.
6. Vyjměte čerpací pistoli a zavřete dvířka
palivové nádrže.
Nouzové doplňování paliva z kanystru
Většina kanystrů neotevře záklopku.
Vozidlo je vybavené nálevkou, která slouží
k otevření záklopky v případě nouzového
doplňování paliva z kanystru.
1. Vyjměte nálevku ze soupravy rezervního
kola.
2. Vložte nálevku do stejného otvoru plnicí
trubky jako při použití čerpací pistole.POZNÁMKA:
Dbejte na to, aby byla nálevka zcela
zasunutá tak, aby držela záklopku ote-
vřenou.
3. Nalijte palivo do otvoru nálevky.
4. Vyjměte nálevku z plnicí trubky, očistěte jí
a poté vložte zpět do soupravy rezerv-
ního kola.
Nálevka na doplňování paliva /
rezervní kolo / zvedák a nářadí
1 – Nálevka na doplňování paliva bez
uzávěru
2 – Rezervní kolo
3 – Nástroje pro výměnu kola a zvedák
Umístění plnicího otvoru pro
nouzové doplňování paliva
STARTOVÁNÍ A PROVOZ
204
V PŘÍPADĚ NOUZE
VÝSTRAŽNÁ SVĚTLA.........222
Na straně řidiče...............222
SYSTÉM VOLÁNÍ SOS-EMERGENCY
(K DISPOZICI POUZE PRO EUROASIJ-
SKOU CELNÍ UNII)............222
VÝMĚNA ŽÁROVEK...........226
Náhradní žárovky..............226
Výměna žárovek...............228
POJISTKY..................232
Obecné informace..............232
Pojistky pod kapotou............232
ZVEDÁNÍ VOZIDLA A VÝMĚNA
PNEUMATIK................237
Pneumatiky umožňující dojezd po defektu
– modely SRT................237
Umístění zvedáku.............237
Přípravy pro zvedání............238
Pokyny pro zvedání............238
Instalace silniční pneumatiky.......242
Prohlášení o shodě.............243
Upozornění k používání zvedáku.....245
POMOCNÉ STARTOVÁNÍ.......245
Příprava k pomocnému startování. . . .246
Postup startování motoru pomocí
propojovacích kabelů............247
DOPLŇOVÁNÍ PALIVA V NOUZOVÝCH
SITUACÍCH.................248
POKUD SE MOTOR PŘEHŘÍVÁ . . .248MANUÁLNÍ UVOLNĚNÍ Z POLOHY
PARKOVÁNÍ................249
VYPROŠTĚNÍ UVÍZNUTÉHO
VOZIDLA..................251
TAŽENÍ NEPOJÍZDNÉHO
VOZIDLA..................252
Bez dálkového ovladače..........253
Modely s pohonem dvou kol.......253
Modely s pohonem všech kol.......254
ROZŠÍŘENÝ SYSTÉM ODEZVY NA
NEHODU (EARS).............254
ZAŘÍZENÍ PRO ZÁZNAM ÚDAJŮ
UDÁLOSTÍ (EDR).............254
V PŘÍPADĚ NOUZE
221
VAROVÁNÍ!
• Když instalujete kryt centra rozvodu
energie, je důležité kryt správně umístit
a dokonale zajistit západkou. V opač-
ném případě může do centra rozvodu
energie vniknout voda a může dojít
k poruše elektrického systému.
• Při výměně přepálené pojistky je
důležité použít pouze pojistku se správ-
nou ampérovou hodnotou. Použití
pojistky s jinou než označenou ampéro-
vou hodnotou může vést k nebezpeč-
nému přetížení elektrického systému.
Pokud se přepálí i další pojistka se
správnou ampérovou hodnotou, zna-
mená to, že je v obvodu problém, který
je nutné opravit.
ZVEDÁNÍ VOZIDLA
A VÝMĚNA PNEUMATIK
Pneumatiky umožňující dojezd po
defektu – modely SRT
Modely SRT jsou vybaveny dojezdovými
pneumatikami. Pneumatiky umožňující
dojezd po defektu umožňují jízdu vozidlem
na vzdálenost přibližně 80 km (50 mil) při
rychlosti 88 km/h (55 mph). Je třeba vyhnout
se dlouhodobější jízdě s defektní pneumati-
kou a vyhledat pneuservis.
UPOZORNĚNÍ!
Nepřekračujte rychlost 50 mph (80 km/h),
pokud svítí kontrolka monitorování tlaku
v pneumatikách. Může dojít ke snížení
schopnosti ovládat vozidlo a účinnosti
brzdění. Mohlo by dojít k nehodě
a následně k závažnému nebo smrtel-
nému zranění.
Umístění zvedáku
Zvedák nůžkového typu a nástroje pro
výměnu kola se nacházejí v zadním zavaza-
dlovém prostoru pod podlahou zavazadlo-
vého prostoru.
Rezervní kolo / Zvedák a nářadí
1 – Nálevka na doplňování paliva bez
uzávěru
2 – Rezervní kolo
3 – Nástroje pro výměnu kola a zvedák
237
Přípravy pro zvedání
VAROVÁNÍ!
Při zvedání vozidla vždy používejte správná
místa určená pro zvedání. Při nedodržení
tohoto pokynu může dojít k poškození sou-
částí vozidla nebo spodku karoserie.
POZNÁMKA:
Za účelem pomoci při výměně rezervního
kola má systém vzduchového odpružení
(pokud je součástí výbavy) funkci, která
umožňuje deaktivovat automatické vyrovná-
vání vozidla.
1. Zaparkujte vozidlo na pevném a rovném
povrchu. Vyhýbejte se zledovatělým
nebo kluzkým povrchům.
UPOZORNĚNÍ!
Nepokoušejte se vyměňovat kolo na té
straně vozidla, která směřuje do vozovky;
zajeďte ze silnice dostatečně daleko, abyste
zamezili nebezpečí, že vás při manipulaci se
zvedákem nebo při výměně kola srazí jiné
vozidlo.
2. Zapněte výstražná světla.
3. Zatáhněte parkovací brzdu.
4. Umístěte volič převodového stupně do
polohy PARKOVÁNÍ.
5. Vypněte zapalování.
6. Založte zepředu i zezadu kolo, které je na
úhlopříčně opačné straně, než je umístěn
zvedák. Pokud například vyměňujte pra-
vou přední pneumatiku, založte levé
zadní kolo.POZNÁMKA:
Při zvedání vozidla by v něm neměli
zůstat sedět žádní cestující.
7. U vozidel vybavených systémem
Quadra-Lift přejděte na podkapitolu „Sys-
tém Quadra-Lift – pokud je součástí
výbavy“ v kapitole „Startování a provoz“
v uživatelské příručce, kde jsou uvedeny
podrobnější informace o deaktivování
automatického vyrovnávání vozidla.
Pokyny pro zvedání
UPOZORNĚNÍ!
Abyste předešli úrazu nebo poškození
vozidla, pečlivě dodržujte tato upozornění
týkající se výměny pneumatiky:
• Před zvedáním vozidla vždy zaparkujte
na pevném a rovném povrchu, co nej-
dále od okraje vozovky.
• Zapněte výstražná světla.
• Založte kolo, které je na úhlopříčně
opačné straně, než zvedané kolo.
Založené kolo
V PŘÍPADĚ NOUZE
238
UPOZORNĚNÍ!
• Pevně zatáhněte parkovací brzdu
a nastavte převodovku do polohy PAR-
KOVÁNÍ.
• Nikdy nestartujte ani nenechávejte
běžet motor vozidla, které je na zve-
dáku.
• Ve vozidle na zvedáku nesmí sedět
žádné osoby.
• Pod vozidlo, které je na zvedáku, nedá-
vejte žádnou část těla. Pokud se potře-
bujete dostat pod zvednuté vozidlo,
zajeďte s ním do servisu, kde je možno
ho zvednout na zvedacím zařízení.
• Zvedák používejte pouze v označených
místech a jen pro zvedání tohoto vozi-
dla při výměně pneumatik.
• Pokud pracujete na vozovce nebo
vedle ní, dávejte mimořádný pozor na
silniční provoz.
• Aby se zajistilo bezpečné uložení
prázdných nebo nahuštěných rezerv-
ních kol, musí být uložena s dříkem
ventilu směrem k zemi.
VAROVÁNÍ!
Nepokoušejte se zvednout vozidlo zvedá-
kem v jiných místech, než která jsou
označena v Pokynech pro zvedání tohoto
vozidla.
1. Vyjměte rezervní kolo, zvedák a nářadí
z úložného prostoru.2. Uvolněte (ale nevyjímejte) matice kola
otočením o jednu otočku doleva, když
kolo ještě stojí na vozovce.
3. Sestavte zvedák a zvedací nářadí.
Výstražný štítek
Sestavený zvedák a nářadí
239
4.V případě přední nápravy umístěte zvedák
na přírubu karoserie těsně za přední pneu-
matikou, jak je vyznačeno trojúhelníkovým
symbolem zvedacího bodu na prahové
liště.Nezvedejte vozidlo, dokud nemáte
jistotu, že zvedák je zcela zasunut.
5.V případě zadního kola umístěte zvedák do
výřezu na držáku zadního uvazovacího
prvku, těsně před zadní pneumatikou (jak je
vyznačeno trojúhelníkovým symbolem zve-
dacího bodu na prahové liště).
Nezvedejte
vozidlo, dokud nemáte jistotu, že zve-
dák je zcela zasunut.
VAROVÁNÍ!
NEZVEDEJTE vozidlo za práh na boku
karosérie. Ujistěte se, že je zvedák umís-
těn na správném místě na vnitřní straně
panelu. Pokud tento postup není správně
dodržen, může dojít k poškození vozidla.
Poloha pro zvedání vozidla
Přední místo pro zvedání
Zadní místo pro zvedání
V PŘÍPADĚ NOUZE
240
