2018 JEEP CHEROKEE pojistka

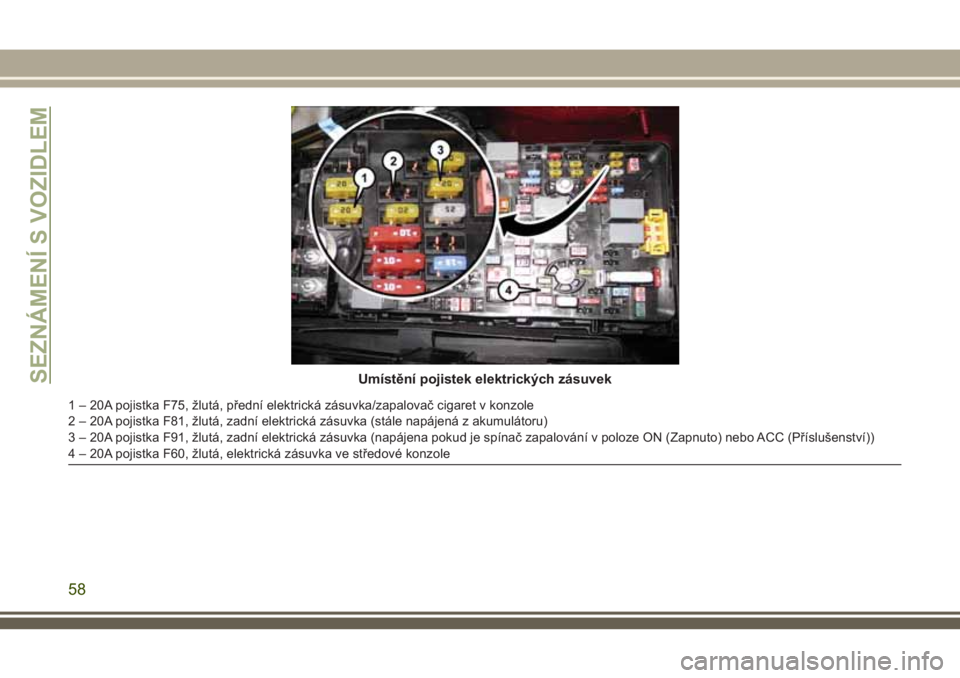

Umístění pojistek elektrických zásuvek
1 – 20A pojistka F75, žlutá, přední elektrická zásuvka/zapalovač cigaret v konzole
2 – 20A pojistka F81, žlutá, zadní elektrická zásuvka (stále napájená z akumulátoru)
3 – 20A pojistka F91, žlutá, zadní elektrická zásuvka (napájena pokud je spínač zapalování v poloze ON (Zapnuto) nebo ACC (Příslušenství))
4 – 20A pojistka F60, žlutá, elektrická zásuvka ve středové konzole
SEZNÁMENÍ S VOZIDLEM
58

Světlo registrační značky
1. Pomocí malého šroubováku zatlačte
dovnitř pojistný jazýček na straně sestavy
světla a demontujte sestavu světla tahem
směrem dolů.
2. Vytáhněte žárovku z objímky, vyměňte ji,
namontujte sestavu světla zpět na místo
a zajistěte ji pojistným jazýčkem.
Zadní mlhové světlo
1. Pomocí malého šroubováku nebo plasto-
vého kolíku stiskněte pojistný jazýček na
reflexní straně světla a vytáhněte sestavu
světla ven.
2. Odpojte elektrický konektor.
3. Otočte objímkou proti směru hodinových
ručiček a vyjměte ji ze světla.
4. Vytáhněte žárovku z objímky.
5. Vyměňte žárovku a nainstalujte objímku
jejím otočením ve směru hodinových
ručiček.
6. Připojte elektrický konektor.7. Namontujte světlo zpět tak, že nasunete
háček na straně mlhového světla přes
pojistný jazýček v otvoru nárazníku
a zatlačíte reflexní stranu do nárazníku,
aby se sestava světla zajistila zpět na
místě.
POJISTKY
UPOZORNĚNÍ!
• Při výměně přepálené pojistky vždy
používejte vhodnou náhradní pojistku
se stejnou hodnotou proudu, jako má
původní pojistka. Nikdy nenahrazujte
přepálenou pojistku jinou pojistkou
s vyšší hodnotou proudu. Nikdy nena-
hrazujte přepálenou pojistku kovovými
vodiče nebo jiným materiálem. Neu-
misťujte pojistku dovnitř dutiny elektric-
kého jističe nebo naopak. Pokud
nepoužijete správné pojistky, může do-
jít k vážnému úrazu nebo požáru nebo
poškození majetku.
• Před výměnou pojistky se přesvědčte,
zda je vypnuto zapalování a zda jsou
UPOZORNĚNÍ!
všechny další funkce vypnuty nebo
deaktivovány.
• Pokud se vyměněná pojistka znovu pře-
pálí, obraťte se na autorizovaného dea-
lera.
• Pokud dojde k přepálení ochranné
pojistky bezpečnostních systémů (sys-
tém airbagů, brzdný systém), systémů
pohonných jednotek (systém motoru,
systém převodovky) nebo systému,
obraťte se na autorizovaného dealera.
Obecné informace
Pojistky chrání elektrické systémy proti nad-
měrnému proudu.
Pokud zařízení nefunguje, musíte zkontrolo-
vat, zda není tavná vložka uvnitř pojistky
přerušený/roztavená.
Uvědomte si také, že při delším použití elek-
trických zásuvek s vypnutým motorem může
dojít k vybití akumulátoru.
191

Pojistky pod kapotou
Centrum rozvodu energie je umístěné
v motorovém prostoru poblíž akumulátoru.
Toto centrum obsahuje patronové pojistky,
mini-pojistky a relé. Na vnitřní straně krytu je
vytištěný štítek s identifikací jednotlivých
součástí.
Zdířka Nožová pojistka Patronová pojistka Popis
F06 – – Není použito
F07 15 A modrá – Řídicí modul pohonné jednotky –
PCM (pouze vozidla se vznětovým
motorem)
F08 25 A čirá – Řídicí modul pohonné jednotky
(PCM) / řídicí modul motoru
(ECM) / vstřikování paliva
F09 – – Není použito
F10 20 A žlutá – Jednotka přenosu výkonu (PTU) –
pokud je součástí výbavy
F11 – – Není použito
F12 20 A žlutá – Podtlakové čerpadlo brzd – je-li
součástí výbavy
F13 10 A červená – Modul stability napětí (VSM) /
řídicí modul pohonné jednotky
(PCM) / řídicí modul motoru
(ECM)
V PŘÍPADĚ NOUZE
192

Zdířka Nožová pojistka Patronová pojistka Popis
F14 10 A červená – Řídicí modul hnacího ústrojí
(DTCM) / Jednotka pohonu
pomocných agregátů (PTU) /
Elektrická parkovací brzda (EPB) /
RDM / Modul brzdového systému
(BSM) – je-li součástí výbavy/
Spínač brzdového pedálu/Spínač
pro couvání (pouze vozidla se
vznětovým motorem)
F15 – – Není použito
F16 20 A žlutá – Zapalovací cívka (zážehový
motor) / snímač motoru (vznětový
motor)
F17 – – Není použito
F18 – – Není použito
F19 – 40 A zelená Elektromagnet startéru
F20 10 A červená – Spojka kompresoru klimatizace
F21 – – Není použito
F22 5 A žlutohnědá – Ventilátor chladiče
F23 70 A žlutohnědá – Řídicí modul prvků karoserie
(BCM) – napájení 2
F23 50 A červená – Napájení č. 2 modulu stability
napětí (VSM) – je-li součástí
výbavy funkce Stop/Start Engine
(Startování/zastavení motoru)
193

Zdířka Nožová pojistka Patronová pojistka Popis
F24 20 A žlutá – Zadní stěrač – je-li součástí
výbavy funkce Stop/Start Engine
(Startování/zastavení motoru)
F25B 20 A žlutá – Přední ostřikovač – je-li součástí
výbavy funkce Stop/Start Engine
(Startování/zastavení motoru)
F26 – 30 A růžová Ohřívač paliva – pouze vozidla se
vznětovým motorem
F27 – – Není použito
F28 15 A modrá – Řídicí modul převodovky (TCM)
F29 – – Není použito
F30 10 A červená – Řídicí modul motoru (ECM) /(
EPS) / napájení relé palivového
čerpadla / (PCM)
F31 – – Není použito
F32 – – Není použito
F33 – – Není použito
F34 – – Není použito
F35 – – Není použito
F36 – – Není použito
F37 – – Není použito
F38 – 60 A žlutá Žhavicí svíčky (pouze vozidla se
vznětovým motorem) – je-li sou-
částí výbavy
F39 – 40 A zelená Motor ventilátoru systému HVAC
V PŘÍPADĚ NOUZE
194

Zdířka Nožová pojistka Patronová pojistka Popis
F40 – 20 A modrá Parkovací světlo pro tažení pří-
věsu – je-li součástí výbavy
F40 – 30 A růžová Čerpadlo ostřikovače světlometů –
je-li součástí výbavy
F41 – 60 A žlutá Řídicí modul prvků karoserie
(BCM) – napájení 1
F41 – 50 A červená Modul stability napětí (VSM) –
napájení č. 1 – je-li součástí
výbavy funkce Stop/Start Engine
(Startování/zastavení motoru)
F42 – 30 A růžová Modul elektrické brzdy pro tažení
přívěsu – je-li součástí výbavy
F43 20 A žlutá – Motor palivového čerpadla
F44 – 30 A růžová Tažení přívěsu / 7cestný konek-
tor – je-li součástí výbavy
F45 – 30 A růžová Modul dveří spolujezdce (PDM) –
je-li součástí výbavy
F46 – 25 A čirá Střešní okno – pokud je součástí
výbavy
F48 – 30 A růžová Modul dveří řidiče – je-li součástí
výbavy
F49 – 30 A růžová Měnič napětí (115 V A/C) – je-li
součástí výbavy
F50 – 30 A růžová Elektricky ovládané výklopné
zadní dveře – jsou-li součástí
výbavy
195

Zdířka Nožová pojistka Patronová pojistka Popis
F51 – – Není použito
F52 – 30 A růžová Přední stěrače – je-li součástí
výbavy funkce Stop/Start Engine
(Zastavení/startování motoru)
F53 – 30 A růžová Modul brzdového systému a ven-
tily
F54 – 30 A růžová Napájení 3 řídicího modulu prvků
karoserie (BCM)
F55 10 A červená – Snímače mrtvého úhlu / kamera
zpětného pohledu
F56 15 A modrá – Modul uzlu zapalování (IGNM)/
Rozbočovač KIN/RF/Elektrický
zámek sloupku řízení (ESCL)
F57 20 A žlutá – Světla pro tažení přívěsu, vlevo –
je-li součástí výbavy
F58 10 A červená – Modul klasifikace osob / VSM /
modul TT / ESCL
F59 – 30 A růžová Řídicí modul hnacího ústrojí
(DTCM) – je-li součástí výbavy
F60 20 A žlutá – Elektrická zásuvka – středová
konzola
F61 20 A žlutá – Světla pro tažení přívěsu,
vpravo – je-li součástí výbavy
F62 20 A žlutá – Odstraňovač ledu z čelního skla –
je-li součástí výbavy
V PŘÍPADĚ NOUZE
196

Zdířka Nožová pojistka Patronová pojistka Popis
F63 20 A žlutá – Vyhřívaná/odvětrávaná přední
sedadla – jsou-li součástí výbavy
F64 20 A žlutá – Vyhřívaný volant – je-li součástí
výbavy
F65 10 A červená – Snímač teploty ve voze / Snímač
vlhkosti / Modul pomocného sys-
tému řidiče (DASM) / Parkovací
asistent (PAM) – je-li součástí
výbavy funkce Stop/Start
(Zastavení/startování motoru)
F66 15 A modrá – Systém HVAC (ECC) / Panel
sdružených přístrojů (IPC)
F67 10 A červená – Snímač teploty ve voze / Snímač
vlhkosti / Modul pomocného sys-
tému řidiče (DASM) / Parkovací
asistent (PAM) – není-li součástí
výbavy funkce Stop/Start
(Zastavení/startování motoru)
F68 – – Není použito
F69 10 A červená – Spínač jednotky přenosu výkonu
(TSBM) / Active Grill Shutter (AG-
S)(Aktivní zavírání čelní mřížky) –
je-li součástí výbavy zážehový
motor
F69A 10 A červená – Spínač jednotky přenosu výkonu
(TSBM) – je-li součástí výbavy
vznětový motor
197
