2018 FIAT TIPO 5DOORS STATION WAGON kontrolky

Během prvních sekund svícení
kontrolka neindikuje skutečný stav
ochrany spolucestujícího, ale slouží jen
pro prověření, zda tato ochrana řádně
funguje. Po několikasekundovém testu
začne kontrolka indikovat stav ochrany
airbagem spolucestujícího.
Ochrana spolucestujícího je aktivní:
kontrolka
je zhasnutá.
Neaktivní ochrana spolucestujícího:
Svítí kontrolka
.
Svícení kontrolek může mít různou
intenzitu podle stavu vozidla. Intenzita
svícení kontrolky může kolísat během
zapínání/vypínání zapalování.
108P2000023-000-000
100
BEZPEČNOST

92)Při řízení mějte ruce na věnci volantu
tak, aby se airbag při případném zásahu
mohl bez problémů nafouknout. Při řízení
nemějte tělo nakloněné dopředu. Opěradlo
mějte ve vzpřímené poloze a pevně se do
něho opírejte zády.
93)Jestliže je airbag na straně
spolucestujícího aktivován do
pohotovostního stavu, na přední sedadlo
se NESMĚJÍ upevnit dětské sedačky, které
se montují proti směru jízdy. Při nárazu
vozidla by nafouknutím mohl airbag přivodit
dítěti smrtelné zranění bez ohledu na sílu
tohoto nárazu. Pokud tedy upevníte na
přední sedadlo spolucestujícího dětskou
sedačku montovanou proti směru jízdy,
nezapomeňte deaktivovat airbag
spolucestujícího. Sedadlo předního
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky. Jakmile sedačku
z vozidla odstraníte, aktivujte bez prodlení
airbag spolucestujícího.
94)Ohledně deaktivace airbagů v menu
přístrojové desky viz kapitolu "Seznámení
s vozidlem", "Položky menu".
95)Na madla na stropě a na háčky na
oděvy nezavěšujte tvrdé předměty.
96)Neopírejte se hlavou, pažemi či lokty
o dveře, o okna či o oblast, kde se
nacházejí okenní airbagy, aby při jejich
případném nafukování nedošlo k úrazu.
97)Nikdy nevyklánějte hlavu, paže a lokty
z oken.98)Jestliže se při otočení klíčku
v zapalování na MAR kontrolka
nerozsvítí nebo se rozsvítí za jízdy, je
možné, že je v některém ze zádržných
systémů závada. V takovém případě by se
airbagy nebo přepínače bezpečnostních
pásů nemusely při nehodě aktivovat nebo
by se v omezeném počtu případů mohly
aktivovat chybně. Než budete pokračovat
v jízdě, kontaktujte bez prodlení
autorizovaný servis Fiat a nechejte systém
zkontrolovat.
99)U některých verzí vozidla se při závadě
kontrolky
(na panelu na přístrojové
desce) rozsvítí kontrolkana přístrojové
desce a airbagy na straně spolucestujícího
se deaktivují.
100)U vozidel s bočními airbagy
nezakrývejte opěradla předních sedadel
žádnými potahy či návleky.
101)Necestujte s předměty na klíně, před
hrudníkem, v ústech nesvírejte žádné
předměty, jako je dýmka, tužka, apod.,
které by vám při aktivaci airbagu mohly
přivodit vážné zranění.
102)Bylo-li vozidlo odcizeno nebo byl-li
učiněn pokus o jeho odcizení, bylo
poškozeno vandaly či velkou vodou,
nechejte airbagovou soustavu zkontrolovat
u autorizovaného servisu Fiat.103)Se zapalováním na poloze MAR se
mohou airbagy aktivovat i s vypnutým
motorem a stojícím vozem, pokud do něj
narazí jiné jedoucí vozidlo. Jestliže je aktivní
airbag předního spolucestujícího, dětské
sedačky, které se montují proti směru jízdy,
se NESMĚJÍ na toto přední sedadlo
upevnit ani do vozidla, které bude stát. Při
aktivaci by mohl airbag přivodit dítěti
smrtelné zranění. Pokud tedy upevníte na
přední sedadlo spolucestujícího dětskou
sedačku montovanou proti směru jízdy,
nezapomeňte deaktivovat airbag
spolucestujícího. Sedadlo předního
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky. Jakmile sedačku
z vozidla odstraníte, aktivujte bez prodlení
airbag spolucestujícího. Mějte rovněž na
paměti, že se zapalováním v poloze STOP
se nebude při nárazu aktivovat žádné
bezpečnostní zařízení (airbag či předpínač):
v takových případech nelze neaktivaci
těchto zařízení považovat za závadu
systému.
104)Závada kontrolky
je indikována
rozsvícením symbolu závady airbagu
a zobrazením příslušného upozornění na
displeji přístrojové desky (nebo se -
u příslušné verze vozidla - rozbliká kontrolka
obecné závady). Pyrotechnické nálože
nebudou odpojeny. Než budete pokračovat
v jízdě, kontaktujte bez prodlení
autorizovaný servis Fiat a nechejte systém
zkontrolovat.
105)Přední airbagy zasahují při nárazech
větší síly, než na kterou jsou nastaveny
předpínače. V případě nárazů, jejichž síla
se pohybuje mezi těmito dvěma mezními
hodnotami aktivace, je běžné, že se aktivují
pouze předpínače bezpečnostních pásů.
103

STARTOVÁNÍ
MOTORU
Před nastartováním si nastavte sedalo,
vnitřní a vnější zpětná zrcátka a řádně
se připoutejte bezpečnostním pásem.
Při startování motoru nesmíte
sešlápnout pedál akcelerace.
Na displeji se v případě potřeby zobrazí
pokyny, jak motor nastartovat.
NASTARTOVÁNÍ MOTORU
107) 108) 109) 110)
38) 39) 40) 41)
Verze s manuální převodovkou
Postupujte takto:
zapněte elektrickou parkovací brzdu
a přestavte řadicí páku do neutrálu;
sešlápněte spojkový pedál až na
podlahu bez sešlápnutí pedálu
akcelerace;
jen dieselové verze: přepněte
zapalování na MAR. Na přístrojové
desce se rozsvítí kontrolka
:
počkejte, až zhasne;
zapalování přepněte na AVV
a uvolněte jej, jakmile motor naskočí;
jestliže motor nenaskočí do
10 sekund, přepněte zapalování na
STOP a před dalším nastartováním
počkejte 10 - 15 sekund.
Pokud motor nenaskočí ani
tentokrát, vyhledejte autorizovaný servis
Fiat.
Verze s automatickou převodovkou
(je-li ve výbavě)
Postupujte takto:
zabrzděte parkovací brzdu
a přestavte řadicí páku na P (parkování)
nebo N (neutrál);
přepněte zapalování na AVV;
jestliže motor nenaskočí, přepněte
zapalování na STOP a před dalším
nastartováním počkejte 10 - 15 sekund.
Pokud motor nenaskočí ani
tentokrát, vyhledejte autorizovaný servis
Fiat.
POZOR
107)Nepokoušejte se nastartovat motor
nalitím paliva či jiné hořlavé kapaliny do
přívodu vzduchu tělesa škrticí klapky: mohl
by se poškodit motor a zranit osoby
nacházející se v jeho blízkosti.
108)Je nebezpečné nechávat motor běžet
v uzavřeném prostoru. Motor spotřebovává
kyslík a vypouští oxid uhličitý, oxid uhelnatý
a jiné toxické plyny.
109)Dokud motor nenaskočí, brzdový
posilovač nepracuje, a proto je nutné na
brzdový pedál vyvíjet větší sílu než obvykle.
110)Nestartujte motor tlačením, tažením
nebo rozjezdem z kopce. Mohl by se
poškodit katalyzátor.
UPOZORNĚNÍ
38)Doporučujeme nevyžadovat v prvním
období používání vozidla, tzn. během
prvních 1 600 km, nejvyšší výkony
(například nadměrné akcelerace, příliš
dlouhé jezdění s motorem v maximálních
otáčkách, příliš intenzívní brzdění atd.)
39)Při vypnutém motoru nenechávejte
klíček zapalování v poloze MAR, aby se
zbytečně nevybíjela baterie.
40)Protočení motoru jednorázovým
"prošlápnutím" pedálu akcelerace k ničemu
neslouží, jen se zbytečně spotřebuje palivo
a navíc je to velmi škodlivé pro motory
s turbokompresorem.
41)Rozblikání kontrolky
po
nastartování motoru nebo při delším
pokusu o startování motoru signalizuje
poruchu systému předžhavení svíček.
Pokud motor naskočí, lze s vozidlem
normálně jezdit, ale je třeba se co nejdříve
obrátit na autorizovaný servis Fiat.
106
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

Pozn. Automatické vypnutí motoru je
dovoleno pouze při rychlosti vyšší než
asi 10 km/h. Zastavení motoru je
signalizováno rozsvícením kontrolky
na přístrojové desce.
Opětné nastartování motoru
Verze s manuální převodovkou
Pro opětné nastartování motoru
sešlápněte spojkový pedál nebo pedál
akcelerace.
Jestliže sešlápnutím spojky motor
nenaskočí, přeřaďte na neutrál
a zopakujte postup. Pokud problém
trvá, obraťte se na autorizovaný servis
Fiat.
Verze s automatickou převodovkou
Pro opětné nastartování motoru
uvolněte brzdový pedál.
Jestliže je sešlápnutý brzdový pedál
a řadicí páka je v poloze automatického
režimu D (Drive), přestavením páky na R
(zpátečka) nebo AutoStick motor znovu
naskočí.
Jestliže je sešlápnutý brzdový pedál
a řadicí páka je v poloze režimu
AutoStick, motor znovu naskočí
přestavením řadicí na R (zpátečka).
Po automatickém zastavení motoru
sešlápnutím brzdového pedálu lze
pedál uvolnit, a přitom nechat motor
vypnutý, rychlým přestavením řadicí
pásky na polohu P (parkování).Pro opětné nastartování motoru stačí
vyřadit páku z polohy P.
MANUÁLNÍ ZAPNUTÍ/
VYPNUTÍ SYSTÉMU
Pro manuální zapnutí/vypnutí systému
stiskněte tlačítko obr. 116 uprostřed
palubní desky.
Aktivace systému
Zapnutí je signalizováno rozsvícením
kontrolky
a - u příslušné verze
vozidla - také upozorněním na displeji.
Deaktivace systému
Vypnutí je signalizováno rozsvícením
kontrolky
a - u příslušné verze
vozidla - také upozorněním na displeji.
STAVY, PŘI KTERÝCH SE
MOTOR NEVYPNE
48)
Jestliže je zařízení aktivní, z důvodu
požadavků na komfort, bezpečnost
a snížení emisí se motor nezastaví za
určitých stavů jako např.:
motor je ještě studený;
velmi nízká venkovní teplota;
baterie není dostatečně nabitá;
probíhá regenerace filtru pevných
částic (DPF) (pouze u dieselových
motorů);
dveře řidiče nejsou zavřené.
nezapnutý bezpečnostní pás řidiče;
je zařazená zpátečka (např. při
parkování);
jen u verzí s automatickou
klimatizací: pokud ještě nebyl dosažen
požadovaný teplotní komfort nebo
s aktivovanou funkcí MAX-DEF;
v počátečním období používání
z důvodu inicializace systému.
PODMÍNKY PRO OPĚTNÉ
NASTARTOVÁNÍ MOTORU
Kvůli nárokům na komfort, snížení
škodlivých emisí a z důvodu
bezpečnosti se může motor nastartovat
automaticky, bez akce ze strany řidiče,
a to podle stavu vozidla a klimatizace
v kabině.
116P2000024-000-000
114
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

Při zařazeném rychlostním stupni je
možné motor automaticky znovu
spustit pouze po sešlápnutí spojkového
pedálu na doraz.
BEZPEČNOSTNÍ FUNKCE
Ve stavu, kdy byl motor zastaven
systémem Start&Stop a řidič odepne
bezpečnostní pás a otevře dveře na své
straně či na straně spolucestujícího,
bude možné motor znovu nastartovat
jedině zapalováním.
Tento stav je řidiči signalizován
zvukovou výstrahou i zobrazením
upozornění na displeji.
FUNKCE “ENERGY
SAVING”
Jestliže po opětném automatickém
nastartování motoru neprovede řidič
žádnou akci po dobu delší tří minuty,
systém Start&Stop zastaví motor
definitivně, aby se nespotřebovávalo
palivo.
V takových případech lze pak motor
nastartovat pouze zapalováním.
POZN.: V každém případě je možné
systém vypnout i za chovu motoru.
PROVOZNÍ PORUCHY
V případě nesprávného fungování se
systém Start&Stop vypne.
Ohledně signalizace závad viz
informace uvedené v části "Kontrolky
a upozornění" v kapitole "Seznámení
s přístrojovou deskou".
ODSTAVENÍ VOZIDLA NA
DELŠÍ DOBU
122)
Při odstavení vozidla (nebo při výměně
baterie) je nutno věnovat zvýšenou
pozornost odpojení elektrického
napájení baterie.
POZOR
122)S výměnou baterie se obraťte jedině
na autorizovaný servis Fiat. Baterii vyměňte
za novou stejného typu a se stejnými
charakteristikami.
UPOZORNĚNÍ
48)Jestliže chcete upřednostňovat
klimatický komfort, je možné deaktivovat
systém Start&Stop, aby mohla klimatizace
fungovat nepřetržitě.
SPEED LIMITER
(OMEZOVAČ
RYCHLOSTI)
POPIS
Jedná se o zařízení umožňující omezit
rychlost vozidla na hodnoty nastavené
řidičem.
Nejvyšší rychlost je možné
naprogramovat ve stojícím i v jedoucím
vozidle. Minimální nastavitelná rychlost
je 30 km/h.
Jakmile je tempomat aktivní, závisí
rychlost vozidla od přítlaku na pedál
akcelerace, a to až do dosažení
nastavené hodnoty rychlosti (viz
"Natavení mezní hodnoty rychlosti").
115

Signalizace na displeji
Signalizace od systému Park Assist se
zobrazují jen v případě, že byla v menu
"Nastavení" systémuUconnect™ 5"či
7" HD(je-li ve výbavě) zvolena položka
"Zvuková výstraha a displej" (více
informací je uvedeno v příslušné
kapitole).
Systém signalizuje překážku
zobrazením oblouku v jedné z možných
oblastí podle její vzdálenosti a polohy
vůči vozidlu. Při zjištění překážky se
v zadní středové oblasti na displeji
zobrazí - s přibližující se překážkou -
jeden oblouk, který nejdříve svítí
nepřerušovaně, pak začne blikat; navíc
se ozve zvuková výstraha.
SIGNALIZACE ZÁVAD
Případné závady parkovacích senzorů
jsou při zařazení zpátečky signalizovány
rozsvícením symbolu
na
přístrojové desce spolu s upozorněním
na displeji (viz kapitola "Kontrolky
a upozornění” v kapitole "Seznámení
s přístrojovou deskou").
FUNGOVÁNÍ
S PŘÍPOJNÝM VOZIDLEM
Při zasunutí elektrického přípoje
přípojného vozidla do tažného zařízení
se senzory automaticky vypnou.Senzory se automaticky znovu zapnou
vytažením elektrického přípoje
přípojného vozidla.
OBECNÁ UPOZORNĚNÍ
Při parkování dávejte vždy velký pozor
na překážky, které by se mohly
nacházet nad či pod senzorem. Za
určitých okolností nemusí totiž systém
detekovat předměty, které se nacházejí
velmi blízko u vozidla. Tyto předměty
pak mohou poškodit vozidlo nebo být
poškozeny.
Na výkony parkovacího systému mohou
mít vliv následující stavy:
Snížená citlivost senzoru a tím
celého parkovacího asistenta může být
způsobena tím, že se na povrchu
senzoru nachází led, sníh, bláto, lak,
atd.
Senzor detekuje neexistující předmět
(“rušení odezvy”) z důvodu rušení
mechanického původu, např. při mytí
vozidla, déšť, extrémní vítr, krupobití;
Signály vysílané senzorem mohou
být rušeny i případnými blízkými
ultrazvukovými systémy (např.
tlakovzdušnými brzdami nákladních
vozů nebo pneumatickými kladivy).
Na funkci parkovacího asistenta
může mít vliv i umístění senzorů např.
změnou geometrie vozidla
(opotřebením tlumičů či zavěšení) či po
výměně pneumatik, při nadměrnémzatížení vozidla či použitím speciální
geometrie, kterou se vozidlo sníží.
pokud není připojené přípojné
vozidlo, mohlo by tažné zařízení bránit
správnému fungování parkovacích
senzorů.
Samolepky na senzorech. Senzory
nepřelepujte žádnými samolepkami.
POZOR
132)Odpovědnost za parkování a za další
potenciálně nebezpečné manévry zůstává
vždy na řidiči. Při provádění podobných
manévrů se vždy ujistěte, že se na dané
trase nenacházejí žádné osoby (zejména
děti) ani zvířata. Parkovací senzory
představují pomoc řidiči, který ale nikdy
nesmí snížit pozornost při provádění
takových manévrů, protože mohou být
nebezpečné i přes nízkou rychlost.
UPOZORNĚNÍ
56)Pro řádné fungování systému je
nezbytné, aby byly senzory vždy zbavené
bláta, nečistot, sněhu nebo ledu. Při čistění
senzorů je nutno dávat velký pozor, aby se
nepoškrábaly nebo nepoškodily; k čistění
nepoužívejte suché, hrubé nebo tvrdé
utěrky. Snímače musejí být čištěny čistou
vodou, případně s příměsí autošamponu.
V myčkách, kde se používají parní nebo
vysokotlaké trysky, je nutno senzory rychle
očistit tryskou ze vzdálenosti 10 cm.
127

VÝSTRAŽNÁ SVĚTLA
OVLÁDAČ
Světla se rozsvítí/zhasnou tlačítkem
obr. 134.
Se zapnutými výstražnými světly se
rozblikají kontrolky
a.
UPOZORNĚNÍ Používání výstražných
světel je upraveno Pravidly silničního
provozu, které platí v zemi, v níž se
právě nacházíte.
Brzdění v nouzové situaci
Při nouzovém brzdění se automaticky
rozsvítí výstražná světla a na přístrojové
desce se současně rozsvítí kontrolky
a.
Světla samočinně zhasnou, jakmile
přestane mít brzdění nouzový ráz.
VÝMĚNA ŽÁROVKY
139) 140) 141)
61)
ZÁKLADNÍ POKYNYPřed výměnou žárovky je nutno
zkontrolovat, zda nejsou kontakty
zoxidované;
spálené žárovky je nutno vyměnit za
nové stejného typu a výkonu;
po výměně žárovky ve světlometech
zkontrolujte sklon světelného svazku;
jestliže přestane svítit některá
žárovka, zkontrolujte nejdříve příslušnou
pojistku: viz umístění pojistek v oddíle
“Výměna pojistek” v této kapitole.
UPOZORNĚNÍ Při chladném či vlhkém
počasí nebo po silném dešti či po umytí
vozidla se může povrch světlometů
nebo zadních světel zamlžit a/nebo na
něm mohou zevnitř zkondenzovat
kapky. Je to zcela přirozený jev, který
vzniká rozdílem teploty a vlhkosti mezi
vnitřkem a vnějškem vozidla; není to
závada a nemá vliv na
provozuschopnost osvětlovacích
zařízení. Rozsvícením světel zamlžení
rychle zmizí od středu k okrajům krytu.
134P2000021-000-000
137

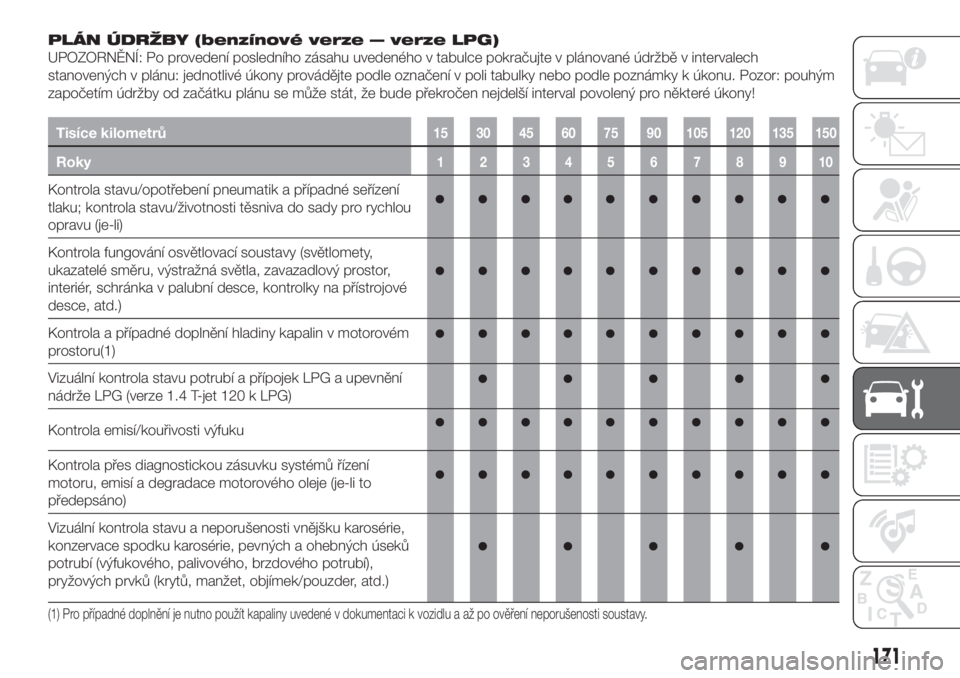

PLÁN ÚDRŽBY (benzínové verze — verze LPG)
UPOZORNĚNÍ: Po provedení posledního zásahu uvedeného v tabulce pokračujte v plánované údržbě v intervalech
stanovených v plánu: jednotlivé úkony provádějte podle označení v poli tabulky nebo podle poznámky k úkonu. Pozor: pouhým
započetím údržby od začátku plánu se může stát, že bude překročen nejdelší interval povolený pro některé úkony!
Tisíce kilometrů15 30 45 60 75 90 105 120 135 150
Roky12345678910
Kontrola stavu/opotřebení pneumatik a případné seřízení
tlaku; kontrola stavu/životnosti těsniva do sady pro rychlou
opravu (je-li)
Kontrola fungování osvětlovací soustavy (světlomety,
ukazatelé směru, výstražná světla, zavazadlový prostor,
interiér, schránka v palubní desce, kontrolky na přístrojové
desce, atd.)
Kontrola a případné doplnění hladiny kapalin v motorovém
prostoru(1)
Vizuální kontrola stavu potrubí a přípojek LPG a upevnění
nádrže LPG (verze 1.4 T-jet 120 k LPG)
Kontrola emisí/kouřivosti výfuku
Kontrola přes diagnostickou zásuvku systémů řízení
motoru, emisí a degradace motorového oleje (je-li to
předepsáno)
Vizuální kontrola stavu a neporušenosti vnějšku karosérie,
konzervace spodku karosérie, pevných a ohebných úseků
potrubí (výfukového, palivového, brzdového potrubí),
pryžových prvků (krytů, manžet, objímek/pouzder, atd.)
(1) Pro případné doplnění je nutno použít kapaliny uvedené v dokumentaci k vozidlu a až po ověření neporušenosti soustavy.
171
