2018 FIAT TIPO 5DOORS STATION WAGON kontrolky

Kontrolka Význam
červená
žlutáZÁVADA EBD
Jestliže se za chodu motoru současně rozsvítí kontrolky
(červená) a(žlutá), znamená to poruchu
nebo nedostupnost systému EBD. V takovém případě by se prudkým brzděním mohla předčasně
zablokovat zadní kola a vozidlo by mohlo vybočit ze směru jízdy.
S nejvyšší opatrností jeďte bez prodlení do nejbližšího autorizovaného servisu Fiat a nechejte soustavu
zkontrolovat.
červenáNEZAPNUTÉ BEZPEČNOSTNÍ PÁSY
Ve stojícím vozidle se kontrolka rozsvítí, jestliže není zapnutý bezpečnostní pás na straně řidiče nebo
spolucestujícího (u příslušné verze vozidla) - v případě, že ve vozidle sedí i spolucestující. Po rozjetí vozidla
se kontrolka rozbliká a spustí se zvuková výstraha, jestliže není správně zapnutý bezpečnostní pás na
straně řidiče nebo spolucestujícího (u příslušné verze vozidla) - v případě, že ve vozidle sedí i spolucestující.
V takovém případě zapněte bezpečnostní pás.
červenáPŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ KAPALINY MOTORU
Kontrolka na displeji se rozsvítí při přehřátí motoru.
Při normální jízdě: Zastavte vozidlo, vypněte motor a zkontrolujte, zda hladina chladicí kapaliny v nádržce
neklesla pod značku MIN. Pokud ano, počkejte, než motor vychladne, pak pomalu a opatrně otevřete
uzávěr, doplňte chladicí kapalinu, zkontrolujte, zda se nachází mezi značkami MIN a MAX na nádržce.
Zkontrolujte vizuálně i případné úniky kapaliny. Pokud se při dalším nastartování motoru kontrolka na
displeji znovu rozsvítí, obraťte se na autorizovaný servis Fiat.
Při náročném používání vozidla(např. při jízdě na plný výkon): snižte rychlost vozidla, a pokud bude
kontrolka nadále svítit, zastavte jej. Nechejte motor běžet2-3minuty a lehce přidejte plyn, aby se zrychlil
oběh chladicí kapaliny. Pak motor vypněte. Zkontrolujte hladinu chladicí kapaliny motoru výše uvedeným
postupem.
UPOZORNĚNÍ Po jízdě za velmi náročných podmínek doporučujeme motor před zastavením nechat běžet
několik minut při mírně zvýšených otáčkách.
55

Kontrolka Význam
červenáZÁVADA ALTERNÁTORU
Rozsvícení kontrolky nebo symbolu motoru indikuje závadu dobíjecího systému vozidla. Obraťte se na
autorizovaný servis Fiat, jakmile to bude možné.
červenáNEDOVŘENÉ DVEŘE
Kontrolka nebo symbol se rozsvítí, jestliže nejsou správně zavřené některé dveře (u příslušné verze vozidla).
Pokud jsou dveře vozidla otevřené za jízdy, ozve se zvuková výstraha. Zavřete řádně dveře.
červenáZÁVADA AIRBAGŮ
Trvalé svícení kontrolky signalizuje poruchu v airbagové soustavě.
35) 36)
POZOR
35)Jestliže se při otočení klíčku zapalování na MAR kontrolkanerozsvítí nebo se rozsvítí za jízdy, je možné, že je v některém ze zádržných
systémů závada. V takovém případě by se airbagy nebo přepínače bezpečnostních pásů nemusely při nehodě aktivovat nebo by se
v omezeném počtu případů mohly aktivovat chybně. Než budete pokračovat v jízdě, obraťte se bez prodlení na autorizovaný servis Fiat
a nechejte soustavu zkontrolovat.
36)Závada kontrolky
je signalizována rozsvícením symboluna displeji přístrojové desky (nebo se - u příslušné verze vozidla - rozbliká
kontrolka obecné závady). V takovém případě by kontrolka nemusela signalizovat případné závady zádržných systémů. Než budete
pokračovat v jízdě, obraťte se bez prodlení na autorizovaný servis Fiat a nechejte soustavu zkontrolovat.
56
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolky žluté barvy
Kontrolka Význam
žlutáOBECNÁ ZÁVADA
Rozblikání této kontrolky nebo symbolu u příslušné verze vozidla znamená poruchu kontrolky signalizace
závady airbagů. V takovém případě by nemusela kontrolka airbagu signalizovat případné závady airbagu.
Vyhledejte bez prodlení autorizovaný servis Fiat.
Rozsvícení této kontrolky nebo symbolu může znamenat zásah nebo problém systému odpojení přívodu
paliva či závadu snímače tlaku motorového oleje.
žlutáSYSTÉM iTPMS
Závada systému iTPMS/Dočasně odpojený systém iTPMS
Kontrolka se rozbliká asi na 75 sekund, a pak zůstane svítit (spolu s upozorněním na displeji), čímž
signalizuje, že je systém dočasně odpojen nebo v poruše. Systém začne znovu správně fungovat, jakmile
to provozní stavy umožní. Pokud se tak nestane, obnovte řádné provozní stavy a proveďte znovu „Reset”.
Jestliže signalizace závady trvá, obraťte se co nejdříve na autorizovaný servis Fiat.
Nedostatečný tlak v pneumatikách
Kontrolka se rozsvítí, aby signalizovala, že má tlak v jedné pneumatice či několika pneumatikách nižší než
doporučenou hodnotu a/nebo že pomalu uchází. V takových případech nemusí být zaručena řádná
životnost pneumatiky ani optimální spotřeba paliva. Doporučuje se co nejdříve pneumatiky dohustit na
správnou hodnotu tlaku (viz „Kola“ v kapitole „Technické údaje“). Po obnovení normálních stavů pro provoz
vozidla proveďte proceduru „Reset“.
UPOZORNĚNÍ S podhuštěnou pneumatikou/pneumatikami nepokračujte v jízdě, protože vozidlo nemusí
být plně ovladatelné. Zastavte vozidlo bez prudkého zabrzdění a zatočení kol.
žlutáZÁVADA SYSTÉMU ABS
Kontrolka se rozsvítí, jestliže není systém ABS účinný. V takovém případě zůstane zachována účinnost
brzdové soustavy, ale bez možnosti využít funkce systému ABS. Pokračujte opatrně v jízdě, a co nejdříve
se obraťte na autorizovaný servis Fiat.
57

Kontrolka Význam
žlutáSYSTÉM ESC
Zásah systému ESC
Zásah systému je signalizován blikáním kontrolky: kontrolka tak řidiče informuje o kritickém stavu stability
a přilnavosti k jízdnímu povrchu.
Závada systému ESC
Jestliže kontrolka nezhasne nebo zůstane svítit s motorem v chodu, znamená to, že byla zjištěna závada
systému ESC. Obraťte se na autorizovaný servis Fiat, jakmile to bude možné.
Závada systému Hill Hold Control
Rozsvícení kontrolky indikuje závadu systému Hill Hold Control. Obraťte se na autorizovaný servis Fiat,
jakmile to bude možné.
žlutáČÁSTEČNÉ / ÚPLNÉ VYPNUTÍ AKTIVNÍCH BEZPEČNOSTNÍCH SYSTÉMŮ
Rozsvícení kontrolky signalizuje, že některé aktivní bezpečnostní systémy byly částečně deaktivovány.
Opětným zapnutím systémů kontrolka zhasne.
žlutáNADMĚRNÁ TEPLOTA OLEJE V AUTOMATICKÉ PŘEVODOVCE / NADMĚRNÁ TEPLOTA SPOJKY
V AUTOMATICKÉ PŘEVODOVCE S DUÁLNÍ SPOJKOU
(u příslušné verze vozidla)
Kontrolka nebo symbol se rozsvítí při přehřátí spojky obzvlášť náročným používáním vozidla. V takovém
případě budou omezeny výkony/funkcionality převodovky. Se zastaveným motorem nebo na volnoběh
počkejte, až symbol zhasne.
žlutáZADNÍ MLHOVÉ SVĚTLO
Kontrolka se rozsvítí při zapnutí zadní svítilny do mlhy.
58
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolka Význam
žlutáZÁVADA SYSTÉMU EOBD / VSTŘIKOVÁNÍ
Za normálního stavu: přepnutím zapalování na MAR se kontrolka rozsvítí, ale po naskočení motoru musí
zhasnout. Funkčnost kontrolky mohou příslušným přístrojem zkontrolovat i příslušníci dopravní policie.
V každém případě postupujte podle platných předpisů v dané zemi.
22)
Závada systému vstřikování
Jestliže zůstane kontrolka svítit nebo se rozsvítí za jízdy, znamená to, že vstřikovací soustava nefunguje
správně. Nepřerušovaným svícením kontrolka signalizuje závadu v systému přívodu paliva/zapalování, která
by mohla způsobit zvýšení emisí ve výfuku, ztrátu výkonu, špatnou ovladatelnost vozidla a zvýšenou
spotřebu paliva. Kontrolka zhasne po odstranění závady, která nicméně zůstane uložena v paměti
soustavy. V tomto stavu můžete pokračovat v jízdě, ale nevystavujte motor velké zátěži a nejezděte
vysokou rychlostí. Delší používání vozidla s trvale rozsvícenou kontrolkou může způsobit vážné závady.
Obraťte se co nejdříve na značkový servis Fiat.
Poškození katalyzátoru
Jestliže se kontrolka rozbliká, znamená případnou závadu katalyzátoru. Uvolněte pedál akcelerace
a snižujte otáčky motoru, dokud nepřestane kontrolka přestala blikat. Pokračujte v jízdě pomalou rychlostí,
snažte se vyvarovat stavů, jež by způsobily rozblikání kontrolky, a co nejdříve se obraťte na autorizovaný
servis Fiat.
UPOZORNĚNÍ
22)Pokud se po zapnutí zapalování kontrolkanerozsvítí, rozsvítí se či se rozbliká za jízdy (u některých verzí spolu se zobrazením
upozornění na displeji), obraťte se co nejdříve na autorizovaný servis Fiat.
Kontrolka Význam
žlutáPŘEDEHŘEV SVÍČEK (dieselové verze)
Přepnutím zapalování na MAR se kontrolka rozsvítí a zhasne, jakmile se svíčky nažhaví na přednastavenou
teplotu. Motor je možné nastartovat ihned po zhasnutí kontrolky.
UPOZORNĚNÍ Při zvýšené teplotě prostředí může svícení kontrolky trvat téměř nepostřehnutelnou dobu.
ZÁVADA ŽHAVENÍ SVÍČEK (dieselové verze)
Blikání kontrolky znamená závodu soustavy předžhavení svíček. V takovém případě se co nejdříve obraťte
na autorizovaný servis Fiat.
59

Kontrolka Význam
žlutáREZERVA PALIVA / OMEZENÝ DOJEZD
Kontrolka se na displeji rozsvítí, jakmile v nádrži zůstává5-7litrů paliva.
23)
žlutáREZERVA LPG / OMEZENÝ DOJEZD
(jen verze LPG)
Kontrolka se na displeji rozsvítí, jakmile v nádrži zůstalo 8 litrů LPG. Zazní zvuková výstraha a na ukazateli
hladiny LPG zůstane svítit první čárka.
žlutáFULL BRAKE CONTROL OFF
(u příslušné verze vozidla)
Kontrolka se rozsvítí, jestliže řidič vypne systém Full Brake Control nebo automaticky dočasnou závadou
systému. Obraťte se na autorizovaný servis Fiat, jakmile to bude možné.
žlutáMANUÁLNÍ AKTIVACE / DEAKTIVACE SYSTÉMU START&STOP
(u příslušné verze vozidla)
Aktivace: Aktivací systému se displeji zobrazí příslušné upozornění (u příslušné verze vozidla).
Deaktivace: Deaktivace systému Start&Stop je signalizována zobrazením kontrolky a u příslušné verze
vozidla i upozorněním na displeji.
žlutáZÁVADA SYSTÉMU FIAT CODE
Kontrolka nebo symbol se rozsvítí při závadě systému Fiat CODE. Obraťte se na autorizovaný servis Fiat,
jakmile to bude možné.
žlutáZÁVADA PARKOVACÍCH SENZORŮ (PARK ASSIST)
Kontrolka nebo symbol se rozsvítí při dočasné závadě parkovacích senzorů. Jestliže problém trvá i po
vyčistění oblasti okolo parkovacích senzorů, obraťte se na autorizovaný servis Fiat.
60
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolka Význam
žlutáVODA V NAFTOVÉM FILTRU (dieselové verze)
Rozsvícením za jízdy signalizuje kontrolka nebo symbol (spolu s upozorněním na displeji) vodu v naftovém
filtru
.24)
žlutáDEGRADOVANÝ MOTOROVÝ OLEJ
(je-li ve výbavě)
Dieselové verze: kontrolka nebo symbol se bude zobrazovat ve tříminutových cyklech s pětisekundovým
zhasnutím až do výměny oleje.
Symbol zůstane zobrazen na displeji celou dobu.
Benzínové verze: kontrolka nebo symbol se rozsvítí a po skončení zobrazovacího cyklu zhasne.
UPOZORNĚNÍ Po první signalizaci bude symbol blikat při každém nastartování motoru výše uvedeným
způsobem, dokud nebude olej vyměněn.
Rozsvícení kontrolky či symbolu neznamená závadu vozidla: je to upozornění, že normálním používáním
vozidla nastala potřeba vyměnit olej.
Zhoršování kvality motorového oleje urychlují jízdy na krátké vzdálenosti, kdy se motor nemůže zahřát na
provozní teplotu.
Obraťte se na autorizovaný servis Fiat, jakmile to bude možné.
25) 26)
žlutáProbíhá ČISTĚNÍ DPF (pouze dieselové verze s DPF)
Rozsvícením signalizuje kontrolka nebo symbol, že systém DPF potřebuje regenerací odstranit zachycené
nečistoty (pevné částice).
Kontrolka nebo symbol se nerozsvítí při každé regeneraci filtru pevných částic DPF, ale pouze v případě,
kdy si jízdní stavy tuto signalizaci vynutí. Aby symbol zhasl, je nutno s vozidlem pokračovat v jízdě až do
skončení regenerace. Proces regenerace trvá v průměru 15 minut. Optimální podmínky pro dokončení
regenerace je ujetí 60 km/h při otáčkách motoru nad 2 000 ot/min.
Rozsvícení kontrolky nebo symbolu nelze chápat jako poruchu vozidla, a proto není nutno zajíždět do
servisu
.27)
61

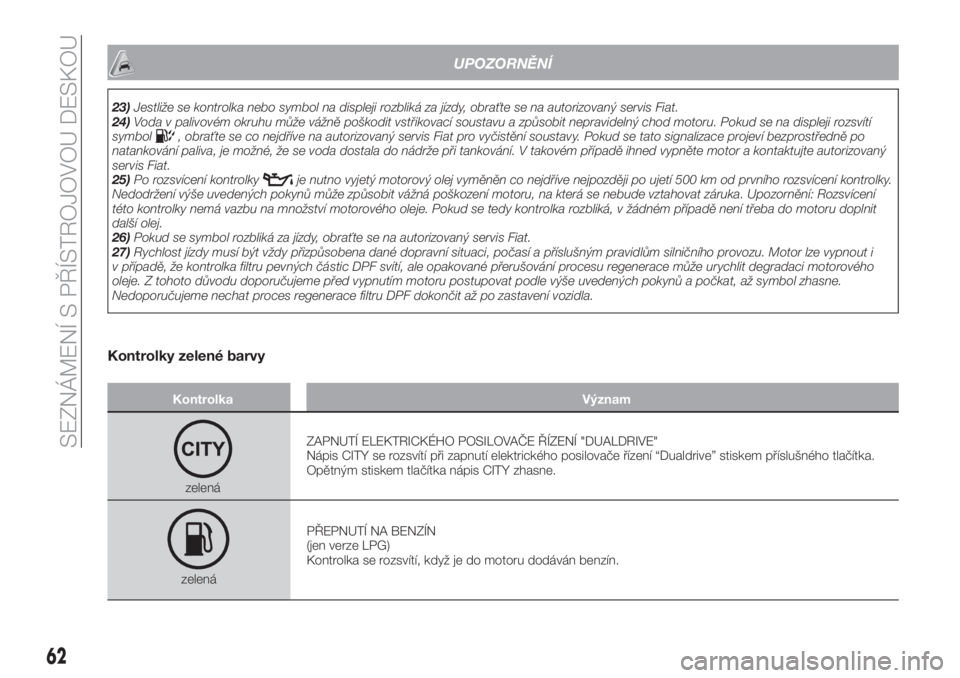

UPOZORNĚNÍ
23)Jestliže se kontrolka nebo symbol na displeji rozbliká za jízdy, obraťte se na autorizovaný servis Fiat.
24)Voda v palivovém okruhu může vážně poškodit vstřikovací soustavu a způsobit nepravidelný chod motoru. Pokud se na displeji rozsvítí
symbol
, obraťte se co nejdříve na autorizovaný servis Fiat pro vyčistění soustavy. Pokud se tato signalizace projeví bezprostředně po
natankování paliva, je možné, že se voda dostala do nádrže při tankování. V takovém případě ihned vypněte motor a kontaktujte autorizovaný
servis Fiat.
25)Po rozsvícení kontrolky
je nutno vyjetý motorový olej vyměněn co nejdříve nejpozději po ujetí 500 km od prvního rozsvícení kontrolky.
Nedodržení výše uvedených pokynů může způsobit vážná poškození motoru, na která se nebude vztahovat záruka. Upozornění: Rozsvícení
této kontrolky nemá vazbu na množství motorového oleje. Pokud se tedy kontrolka rozbliká, v žádném případě není třeba do motoru doplnit
další olej.
26)Pokud se symbol rozbliká za jízdy, obraťte se na autorizovaný servis Fiat.
27)Rychlost jízdy musí být vždy přizpůsobena dané dopravní situaci, počasí a příslušným pravidlům silničního provozu. Motor lze vypnout i
v případě, že kontrolka filtru pevných částic DPF svítí, ale opakované přerušování procesu regenerace může urychlit degradaci motorového
oleje. Z tohoto důvodu doporučujeme před vypnutím motoru postupovat podle výše uvedených pokynů a počkat, až symbol zhasne.
Nedoporučujeme nechat proces regenerace filtru DPF dokončit až po zastavení vozidla.
Kontrolky zelené barvy
Kontrolka Význam
zelenáZAPNUTÍ ELEKTRICKÉHO POSILOVAČE ŘÍZENÍ "DUALDRIVE"
Nápis CITY se rozsvítí při zapnutí elektrického posilovače řízení “Dualdrive” stiskem příslušného tlačítka.
Opětným stiskem tlačítka nápis CITY zhasne.
zelenáPŘEPNUTÍ NA BENZÍN
(jen verze LPG)
Kontrolka se rozsvítí, když je do motoru dodáván benzín.
62
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
