2018 FIAT FULLBACK display

Kilometerteller
De kilometerteller geeft de afgelegde
afstand weer.
Tripteller
De tripteller geeft de afgelegde afstand
tussen twee punten weer.
Voorbeeld van gebruik van tripteller A
en tripteller B.
Het is mogelijk twee afgelegde
afstanden tegelijkertijd te meten, bijv.
van huis met tripmeter A en vanaf een
specifiek punt onderweg met tripmeter
B.
De tripmeter resetten
Houd de knop van het multi-
informatiedisplay ongeveer 2 seconden
of meer ingedrukt om de weergave
terug te zetten op 0. Alleen de
momenteel weergegeven waarde wordt
gereset.
Voorbeeld
Als tripmeter A wordt weergegeven,
wordt alleen tripmeter A gereset.
Opmerking Als de accupool wordt
ontkoppeld, worden de geheugens van
tripmeter A en B gewist, en wordt de
weergave weer op "0" gezet.
Regeling meterverlichting
Iedere keer dat u de knop (2) van het
multi-informatiedisplay ongeveer
2 seconden of meer indrukt en
ingedrukt houdt, wordt een
geluidssignaal afgegeven en verandertde helderheid van de
instrumentenverlichting.
Opmerking Er kunnen 8 verschillende
niveaus worden ingesteld,
respectievelijk voor als de positielichten
branden en als ze niet branden. Iedere
keer dat u twee helderheidsniveaus
verlaagt, neemt de segmentweergave
van het helderheidsniveau met één
niveau per keer af.
Opmerking Als het voertuig is uitgerust
met een automatische lampbediening
en de lampschakelaar op een andere
stand staat dan "OFF", schakelt de
meterverlichting automatisch naar de
afgestelde helderheid, ongeacht de
lichtomstandigheden buiten het
voertuig.
Opmerking Het helderheidsniveau van
de instrumentenverlichting wordt
opgeslagen zodra de
contactschakelaar of de
bedieningsmodus op "OFF" wordtgezet.Weergave rijbereik
Hier wordt weergegeven wat het
rijbereik ongeveer is (hoeveel kilometer
of mijl u nog kunt rijden). Als het
rijbereik daalt tot onder ongeveer 50 km
(30 mijl), wordt "---" weergegeven.
Opmerking Het rijbereik is gebaseerd
op de gegevens van het
brandstofverbruik. Dit kan variëren
afhankelijk van de rijomstandigheden en
-gewoonten. Behandel de
weergegeven afstand als een grove
indicatie.
Opmerking Na het tanken wordt de
weergave van het rijbereik bijgewerkt.
Als u echter maar een kleine
hoeveelheid tankt, wordt de juiste
waarde niet weergegeven. Vul de tank
zo vaak mogelijk.
Opmerking In bepaalde gevallen kan
de weergegeven waarde van het
rijbereik veranderen als het voertuig op
een bijzonder steile helling is
geparkeerd. Dat komt door de
beweging van de brandstof in de tank
en duidt niet op een storing.
Opmerking De weergave kan op de
voorkeurseenheid worden ingesteld (km
of mijlen). Raadpleeg "De
functie-instellingen wijzigen".
187AHA101282
100
KENNISMAKING MET HET INSTRUMENTENPANEEL

Weergave gemiddeld
brandstofverbruik
Hier wordt het gemiddelde
brandstofverbruik vanaf de laatste reset
tot heden weergegeven. De instellingen
van de resetmodus van de weergave
van het gemiddelde brandstofverbruik
kunnen worden overgeschakeld tussen
"Auto reset" (automatisch resetten) en
"Manual reset" (handmatig resetten).
Raadpleeg "De functie-instellingen
wijzigen" voor meer informatie over het
wijzigen van de weergave-instellingen
van het gemiddelde brandstofverbruik.
Opmerking De weergave van het
gemiddelde brandstofverbruik kan
afzonderlijk voor de automatische
resetmodus en de handmatige
resetmodus worden gereset.
Opmerking Als het gemiddelde
brandstofverbruik niet kan worden
gemeten, wordt "---" weergegeven.
Opmerking De oorspronkelijke
(standaard) instelling is "Auto reset
mode" (automatische resetmodus).
Opmerking Het gemiddelde
brandstofverbruik is afhankelijk van de
rijomstandigheden
(wegomstandigheden, rijstijl, enz.). Het
weergegeven gemiddelde
brandstofverbruik kan afwijken van het
daadwerkelijke brandstofverbruik.Behandel het weergegeven
brandstofverbruik als een grove
indicatie.
Opmerking Het geheugen van de
handmatige resetmodus of de
automatische resetmodus van de
weergave van het gemiddelde
brandstofverbruik wordt gewist, als de
accu wordt ontkoppeld.
Opmerking De weergave kan op de
voorkeurseenheid worden ingesteld
(km/l, l/100 km, mpg). Raadpleeg "De
functie-instellingen wijzigen".
Start&Stop-monitor (indien
aanwezig)
De totale tijd dat de motor door het
Start&Stop-systeem is afgezet, wordt
weergegeven. Raadpleeg
Start&Stop-bewaking.
Opmerking Als de contactschakelaar of
het bedieningsmodus weer op "ON"
wordt gezet, wordt de totale tijd
gereset.
Buitentemperatuurdisplay (indien
aanwezig)
Hier wordt de temperatuur buiten het
voertuig weergegeven.
Opmerking De weergave kan op de
voorkeurseenheid worden ingesteld (°C
of °F). Raadpleeg "De functie-
instellingen wijzigen".
Opmerking De weergegeven
temperatuur kan afwijken van dedaadwerkelijke buitentemperatuur,
afhankelijk van factoren zoals de
rijomstandigheden.
Waarschuwing bevroren weg
(indien aanwezig)
Als de buitentemperatuur daalt tot
onder ongeveer 3°C (37°F), gaat het
alarm af en knippert het
waarschuwingssymbool (A) van de
buitentemperatuur gedurende ongeveer
10 seconden.
115)
Weergave
motorkoelvloeistoftemperatuur
Hier wordt de
motorkoelvloeistoftemperatuur
weergegeven. Als de koelvloeistof heet
wordt, gaat
knipperen.
Houd de weergave van de
motorkoelvloeistoftemperatuur tijdens
het rijden in de gaten.
116)
188AHA101295
101

Opmerking De afstand wordt
weergegeven in eenheden van 100 km
(100 mijl). De tijd wordt weergegeven in
eenheden van maanden.
2. Dit geeft aan dat het tijd is voor de
periodieke inspectie. Wendt u tot het
Fiat Servicenetwerk.
3. Nadat bij een Fiat Servicepunt
inspectie is verricht, wordt de tijd tot de
volgende periodieke inspectie
weergegeven.
Resetten
De weergave van "---" kan worden
gereset met de contactschakelaar of de
bedieningsmodus op "OFF".
1. Als u de knop van het
multi-informatiedisplay een paar keer
zachtjes indrukt, schakelt de
informatieweergave over naar de
weergave van de herinnering voor
onderhoud.2. Druk op de knop van het
multi-informatiedisplay en houd hem
ongeveer 2 seconden of meer ingedrukt
om ervoor te zorgen dat het symbool
van de moersleutel gaat knipperen. (Als
er tijdens het knipperen gedurende
ongeveer 10 seconden geen
handelingen worden verricht, keert het
display terug naar de oorspronkelijke
weergave.)
3. Druk tijdens het knipperen van het
symbool zachtjes op de knop van het
multi-informatiedisplay om de weergave
te veranderen van "---" naar "CLEAR".
Hierna wordt de tijd tot de volgende
periodieke inspectie weergegeven.
50)
De weergave van "---" kan niet worden
gereset, zolang de contactschakelaar of
de bedieningsmodus op "ON" staat.
Als "---" wordt weergegeven, wordt de
weergave na een bepaalde afstand of
tijdsperiode gereset en wordt de tijd totde volgende periodieke inspectie
weergegeven.
Raadpleeg het Fiat Servicenetwerk als
u de weergave per ongeluk reset.
De functie-instellingen wijzigen
De instellingen van “Average fuel
consumption reset mode” (resetmodus
gemiddeld brandstofverbruik), “Fuel
consumption unit” (eenheid
brandstofverbruik) en “Temperature
unit” (temperatuureenheid) kunnen naar
wens worden aangepast, als de
contactschakelaar of de
bedieningsmodus op "ON" staat.
117)
118)
De resetmodus voor het
gemiddelde brandstofverbruik
wijzigen
De modusinstellingen voor de weergave
van het gemiddelde brandstofverbruik
kunnen worden overgeschakeld tussen
"Auto reset" (automatisch resetten) en
"Manual reset" (handmatig resetten).
1. Als u de knop van het
multi-informatiedisplay een paar keer
zachtjes indrukt, schakelt de
informatieweergave over naar de
weergave van het rijbereik. Raadpleeg
“Informatieweergave”.
2. Iedere keer dat u de knop van het
multi-informatiedisplay tijdens de
weergave van het rijbereik 2 seconden
of meer ingedrukt houdt, kunt u de
192AHA101338
193AHA101341
103

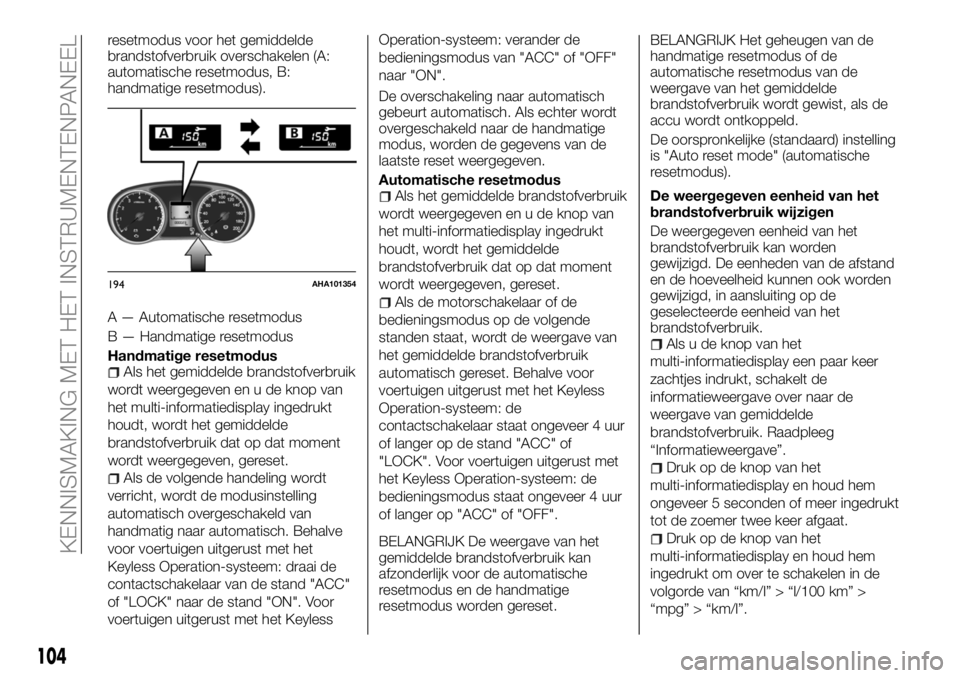

resetmodus voor het gemiddelde
brandstofverbruik overschakelen (A:
automatische resetmodus, B:
handmatige resetmodus).
A — Automatische resetmodus
B — Handmatige resetmodus
Handmatige resetmodus
Als het gemiddelde brandstofverbruik
wordt weergegeven en u de knop van
het multi-informatiedisplay ingedrukt
houdt, wordt het gemiddelde
brandstofverbruik dat op dat moment
wordt weergegeven, gereset.
Als de volgende handeling wordt
verricht, wordt de modusinstelling
automatisch overgeschakeld van
handmatig naar automatisch. Behalve
voor voertuigen uitgerust met het
Keyless Operation-systeem: draai de
contactschakelaar van de stand "ACC"
of "LOCK" naar de stand "ON". Voor
voertuigen uitgerust met het KeylessOperation-systeem: verander de
bedieningsmodus van "ACC" of "OFF"
naar "ON".
De overschakeling naar automatisch
gebeurt automatisch. Als echter wordt
overgeschakeld naar de handmatige
modus, worden de gegevens van de
laatste reset weergegeven.
Automatische resetmodus
Als het gemiddelde brandstofverbruik
wordt weergegeven en u de knop van
het multi-informatiedisplay ingedrukt
houdt, wordt het gemiddelde
brandstofverbruik dat op dat moment
wordt weergegeven, gereset.
Als de motorschakelaar of de
bedieningsmodus op de volgende
standen staat, wordt de weergave van
het gemiddelde brandstofverbruik
automatisch gereset. Behalve voor
voertuigen uitgerust met het Keyless
Operation-systeem: de
contactschakelaar staat ongeveer 4 uur
of langer op de stand "ACC" of
"LOCK". Voor voertuigen uitgerust met
het Keyless Operation-systeem: de
bedieningsmodus staat ongeveer 4 uur
of langer op "ACC" of "OFF".
BELANGRIJK De weergave van het
gemiddelde brandstofverbruik kan
afzonderlijk voor de automatische
resetmodus en de handmatige
resetmodus worden gereset.BELANGRIJK Het geheugen van de
handmatige resetmodus of de
automatische resetmodus van de
weergave van het gemiddelde
brandstofverbruik wordt gewist, als de
accu wordt ontkoppeld.
De oorspronkelijke (standaard) instelling
is "Auto reset mode" (automatische
resetmodus).
De weergegeven eenheid van het
brandstofverbruik wijzigen
De weergegeven eenheid van het
brandstofverbruik kan worden
gewijzigd. De eenheden van de afstand
en de hoeveelheid kunnen ook worden
gewijzigd, in aansluiting op de
geselecteerde eenheid van het
brandstofverbruik.
Als u de knop van het
multi-informatiedisplay een paar keer
zachtjes indrukt, schakelt de
informatieweergave over naar de
weergave van gemiddelde
brandstofverbruik. Raadpleeg
“Informatieweergave”.
Druk op de knop van het
multi-informatiedisplay en houd hem
ongeveer 5 seconden of meer ingedrukt
tot de zoemer twee keer afgaat.
Druk op de knop van het
multi-informatiedisplay en houd hem
ingedrukt om over te schakelen in de
volgorde van “km/l” > “l/100 km” >
“mpg” > “km/l”.
194AHA101354
104
KENNISMAKING MET HET INSTRUMENTENPANEEL

De weergegeven eenheden van het
rijbereik en het gemiddelde
brandstofverbruik worden
overgeschakeld, maar de eenheden
van de snelheidsmeter, de
kilometerteller, de tripmeter en de
herinnering voor onderhoud blijven
ongewijzigd.
Als de accu wordt ontkoppeld, wordt
het geheugen van de instelling van de
eenheid gewist en wordt automatisch
de fabrieksinstelling hersteld.
De eenheden van de afstand worden in
overeenstemming met de
geselecteerde eenheid van het
brandstofverbruik ook in de
onderstaande volgorde veranderd.
Brandstof-
verbruikAfstand (rijbereik)
km/l km
l/100 km km
mpg mijl(en)
De temperatuureenheid veranderen
De weergegeven eenheid van de
buitentemperatuur kan worden
gewijzigd.
1. Als u de knop van het
multi-informatiedisplay een paar keer
zachtjes indrukt, schakelt de
informatieweergave over naar de
weergave van de buitentemperatuur.
Raadpleeg “Informatieweergave”.
2. Iedere keer dat tijdens de weergave
van de buitentemperatuur de knop van
het multi-informatiedisplay 2 seconden
of meer wordt ingedrukt, kunt u de
weergegeven eenheid van de
buitentemperatuur overschakelen van
°C naar °F of van °F naar °C.
De temperatuurwaarde op het paneel
van de airconditioning wordt op het
multi-informatiedisplay afgewisseld met
de weergave van de buitentemperatuur.
"°C" of "°F" wordt echter niet op het
temperatuurdisplay van een
airconditioning weergegeven.
BELANGRIJK
115)Zelfs als dit symbool niet knippert, zou
er ijs op de weg kunnen liggen, dus rijd
voorzichtig.
116)Als de koelvloeistof oververhit raakt,
gaat "
" knipperen. Het staafdiagram
staat in dit geval in de rode zone. Zet
onmiddellijk het voertuig stil op een veilige
plaats en tref de vereiste maatregelen.
Raadpleeg "Oververhitting van de motor".
117)De bestuurder dient het display niet te
bedienen tijdens het rijden.
118)Zet het voertuig op een veilige plek
stil, voordat u het systeem bedient.
BELANGRIJK
49)Ga niet rijden met een extreem laag
brandstofpeil, een laag brandstofpeil kan
schade aan het brandstofsysteem
veroorzaken.
50)Het is de verantwoordelijkheid van de
klant om ervoor te zorgen dat de periodieke
inspectie en het geprogrammeerde
onderhoud worden verricht. Inspecties en
onderhoud moeten worden verricht om
ongelukken en storingen te voorkomen.
195AHA101367
105

INDICATIE- EN WAARSCHUWINGSLAMPJES
1. Indicatielampje mistkoplampen* 2. Indicatielampjes richtingaanwijzers/alarmknipperlichten 3. Indicatielampje grootlicht
4. Indicatielampje Start&Stop* 5. Indicatielampje rijstrookwaarschuwing (LDW) stand-by waarschuwingslampje (groen)* —
Rijstrookwaarschuwing (LDW) lamp (geel)* 6. Indicatielampje positielichten* 7. Indicatielampje rijstrookwaarschuwing (LDW)
AAN* 8. Indicatielampje mistachterlichten* 9. Indicatielampje cruise control* 10. Waarschuwingslampje dieselroetfilter (DPF)*
11. Indicatielampje dieselvoorverwarming 12. Waarschuwingslampje lading 13. Waarschuwingslampje motor controleren
14. Indicatielampje brandstoffilter 15. Waarschuwingslampje vloeistoftemperatuur automatische versnellingsbak (voertuigen
met automatische versnellingsbak). 16. Waarschuwingslampje oliedruk 17. Indicatielampje Start&Stop OFF*
18. Waarschuwingslampje peil ruitensproeiervloeistof* 19. Multi-informatiedisplay 20. Raadpleeg voor nadere informatie
"Activering waarschuwingen" (indien aanwezig) 21. Raadpleeg voor nadere informatie "Activering waarschuwingen" (indien
aanwezig) 22. Waarschuwingslampje portier open 23. Herinnering/waarschuwingslampje veiligheidsgordel
24. Waarschuwingslampje antiblokkeersysteem (ABS) 25. Indicatielampje Elektronische stabiliteitsregeling (ESC)
26. Indicatielampje Elektronische stabiliteitsregeling (ESC) UIT 27. Waarschuwingslampje aanvullend veiligheidssysteem (SRS)
28. Waarschuwingslampje rem 29. Indicatielampje achterste differentieelslot* 30. Indicatielampjes 2WD-/4WD-besturing*
31. Indicatielampje lage gearing* 32. Indicatielampjes 2WD-/4WD-besturing* 33. Indicatielampje lage gearing*
* - Indien aanwezig
196AH1100948
106
KENNISMAKING MET HET INSTRUMENTENPANEEL

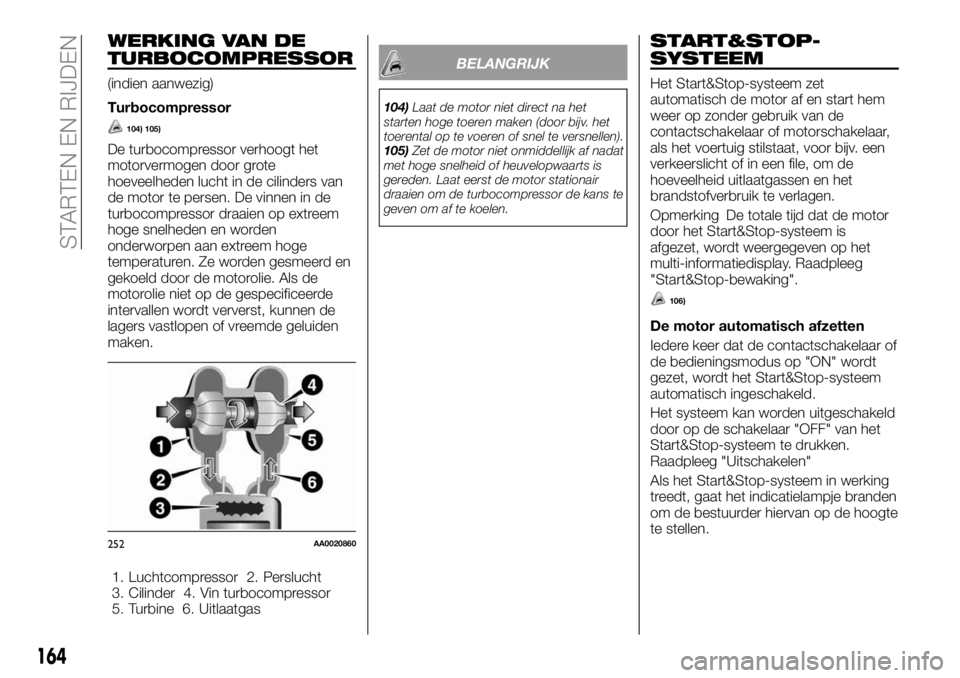

WERKING VAN DE
TURBOCOMPRESSOR
(indien aanwezig)
Turbocompressor
104) 105)
De turbocompressor verhoogt het
motorvermogen door grote
hoeveelheden lucht in de cilinders van
de motor te persen. De vinnen in de
turbocompressor draaien op extreem
hoge snelheden en worden
onderworpen aan extreem hoge
temperaturen. Ze worden gesmeerd en
gekoeld door de motorolie. Als de
motorolie niet op de gespecificeerde
intervallen wordt ververst, kunnen de
lagers vastlopen of vreemde geluiden
maken.
1. Luchtcompressor 2. Perslucht
3. Cilinder 4. Vin turbocompressor
5. Turbine 6. Uitlaatgas
BELANGRIJK
104)Laat de motor niet direct na het
starten hoge toeren maken (door bijv. het
toerental op te voeren of snel te versnellen).
105)Zet de motor niet onmiddellijk af nadat
met hoge snelheid of heuvelopwaarts is
gereden. Laat eerst de motor stationair
draaien om de turbocompressor de kans te
geven om af te koelen.
START&STOP-
SYSTEEM
Het Start&Stop-systeem zet
automatisch de motor af en start hem
weer op zonder gebruik van de
contactschakelaar of motorschakelaar,
als het voertuig stilstaat, voor bijv. een
verkeerslicht of in een file, om de
hoeveelheid uitlaatgassen en het
brandstofverbruik te verlagen.
Opmerking De totale tijd dat de motor
door het Start&Stop-systeem is
afgezet, wordt weergegeven op het
multi-informatiedisplay. Raadpleeg
"Start&Stop-bewaking".
106)
De motor automatisch afzetten
Iedere keer dat de contactschakelaar of
de bedieningsmodus op "ON" wordt
gezet, wordt het Start&Stop-systeem
automatisch ingeschakeld.
Het systeem kan worden uitgeschakeld
door op de schakelaar "OFF" van het
Start&Stop-systeem te drukken.
Raadpleeg "Uitschakelen"
Als het Start&Stop-systeem in werking
treedt, gaat het indicatielampje branden
om de bestuurder hiervan op de hoogte
te stellen.
252AA0020860
164
STARTEN EN RIJDEN

Uitschakelen
Iedere keer dat de contactschakelaar of
de bedieningsmodus op "ON" wordt
gezet, wordt het Start&Stop-systeem
automatisch ingeschakeld. Het systeem
kan worden uitgeschakeld door op de
schakelaar "OFF" van het
Start&Stop-systeem te drukken.
Als het Start&Stop-systeem wordt
uitgeschakeld, gaat het indicatielampje
branden.
Druk op de schakelaar "OFF" van
Start&Stop om het Start&Stop-systeem
opnieuw in te schakelen; het
indicatielampje gaat uit.Opmerking Als de contactschakelaar of
de bedieningsmodus op "ON" wordt
gezet, gaat dit indicatielampje ook een
paar seconden branden.
Als het indicatielampje
knippert
tijdens het rijden
Als het indicatielampje
knippert, is er
sprake van een storing in het
Start&Stop-systeem en werkt het
systeem niet.
We raden u aan het Fiat Servicenetwerk
te raadplegen.
BELANGRIJK
106)Als het voertuig langere tijd stil blijft
staan, of als u het voertuig onbewaakt
achterlaat, zet de motor dan af.
107)Neem de volgende
voorzorgsmaatregelen in acht als de motor
automatisch wordt afgezet. Anders zou zich
een onverwacht ongeval voor kunnen doen
als de motor automatisch herstart: trap het
gaspedaal niet in om de motor te laten
razen, terwijl het voertuig stilstaat (ongeacht
of de motor draait of is afgezet). Anders zou
zich een onverwacht ongeval voor kunnen
doen als de motor automatisch herstart;
verlaat het voertuig niet als de motor
automatisch is afgezet. Aangezien de motor
automatisch herstart als de
veiligheidsgordel van de bestuurder wordt
losgemaakt of het bestuurdersportier wordt
geopend, zou zich een onverwacht ongeval
voor kunnen doen als het voertuig in
beweging komt; zet de versnellingspook
niet op een andere stand dan "N"
(vrijstand). Als de versnellingspook op een
andere stand dan "N" (vrijstand) wordt
gezet, gaat het indicatielampje/-display
knipperen en gaat de zoemer af. Als de
versnellingspook weer op "N" (vrijstand)
wordt gezet, stopt het indicatielampje met
knipperen en gaat de zoemer uit. De motor
herstart niet als de versnellingspook in een
andere stand staat dan "N" (vrijstand).
256AHA106333
257AHA106346
167
