PRÉSENTATION DU COMBINÉ DE BORD

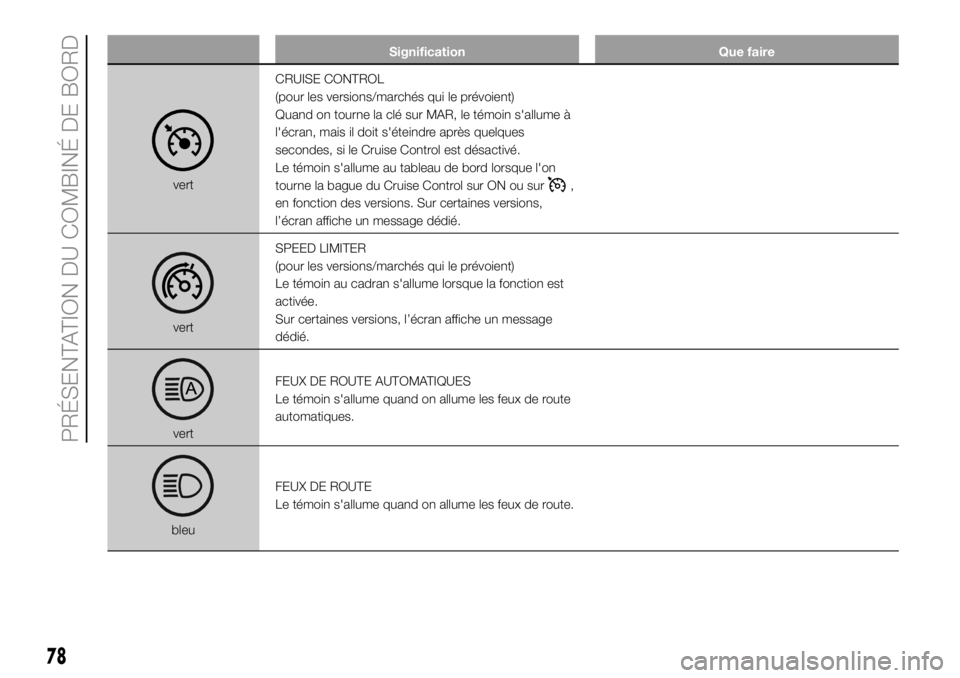

Signification Que faire
vertCRUISE CONTROL
(pour les versions/marchés qui le prévoient)
Quand on tourne la clé sur MAR, le témoin s'allume à
l'écran, mais il doit s'éteindre après quelques
secondes, si le Cruise Control est désactivé.
Le témoin s'allume au tableau de bord lorsque l'on
tourne la bague du Cruise Control sur ON ou sur,
en fonction des versions. Sur certaines versions,
l’écran affiche un message dédié.
vertSPEED LIMITER
(pour les versions/marchés qui le prévoient)
Le témoin au cadran s'allume lorsque la fonction est
activée.
Sur certaines versions, l’écran affiche un message
dédié.
vertFEUX DE ROUTE AUTOMATIQUES
Le témoin s'allume quand on allume les feux de route
automatiques.
bleuFEUX DE ROUTE
Le témoin s'allume quand on allume les feux de route.
78
PRÉSENTATION DU COMBINÉ DE BORD
DÉMARRAGE ET CONDUITE
Entrons au « cœur » de la voiture :
voyons comment exploiter au mieux
tout son potentiel.
Voici comment la conduire en toute
sécurité quelle que soit la situation pour
faire de votre voiture la compagne de
voyage qui respecte votre confort
et votre portefeuille.DÉMARRAGE DU MOTEUR ............124
À L'ARRÊT ......................................126
BOÎTE DE VITESSES
MANUELLE .....................................128
BOÎTE DE VITESSES
COMFORT-MATIC ...........................129
SYSTÈME START&STOP ................131
CRUISE CONTROL (RÉGULATEUR
DE VITESSE CONSTANTE) .............132
SPEED BLOCK ...............................134
CAPTEURS DE
STATIONNEMENT ...........................135
CAMÉRA DE RECUL
(PARKVIEW® REAR BACK UP
CAMERA) ........................................137
TRAFFIC SIGN RECOGNITION .......138
ÉCONOMIE DE CARBURANT .........139
RAVITAILLEMENT DU VÉHICULE....140
ADDITIF POUR EMISSIONS DE
DIESEL ADBLUE (URÉE) .................146
VERSION AVEC CIRCUIT AU
MÉTHANE (NATURAL POWER) ......147
CONSEILS POUR LE
CHARGEMENT ...............................149
TRACTAGE DE REMORQUES ........150
INACTIVITÉ PROLONGÉE DU
VÉHICULE.......................................157
123
ATTENTION
25)Si le véhicule est équipé d'une
climatisation manuelle et que l'on préfère
privilégier le confort climatique, il est
possible de désactiver le système
Start&Stop afin de permettre le
fonctionnement continu du système de
climatisation.
ATTENTION
119)Le véhicule doit être quitté seulement
après avoir extrait la clé ou l'avoir tournée
sur STOP. Lors des opérations de
ravitaillement en carburant, il est
nécessaire de s'assurer que le véhicule est
arrêté avec la clé sur STOP.
120)En cas de remplacement de la
batterie, s'adresser toujours au réseau
Après-vente Fiat. Remplacer la batterie par
une batterie du même type (L6 105 Ah/850
A), ayant les mêmes caractéristiques.
CRUISE CONTROL
(régulateur de
vitesse constante)
(pour versions/marchés qui le prévoient)
EN BREF
Il s'agit d'un dispositif d'aide à la
conduite, à contrôle électronique, qui
permet de conduire le véhicule à
une vitesse supérieure à 30 km/h sur
les longs trajets droits et sur
chaussée sèche, lorsque les
variations de vitesse sont réduites
(ex. parcours sur autoroute), à une
vitesse définie, sans enfoncer la
pédale de l'accélérateur. L’utilisation
du dispositif n'est toutefois pas
utile sur les routes extra-urbaines à
forte circulation. Ne pas utiliser le
dispositif en ville.
Activation du dispositif
Tourner la bague A fig. 129 - fig. 130
sur ON ou bien sur
(selon les
versions).Le dispositif ne peut être enclenché en
1ère vitesse ou en marche arrière,
mais il est conseillé de l'enclencher
avec des rapports égaux ou supérieurs
à la 4ème.
Quand on aborde une descente avec le
dispositif enclenché, la vitesse du
véhicule peut augmenter légèrement
par rapport à celle mémorisée.
129 - Versions sans Speed Limiter (limiteur de
vitesse)F1A0364
130 - Versions avec Speed Limiter (limiteur de
vitesse)F1A0363
132
DÉMARRAGE ET CONDUITE
Son activation est mise en évidence par
l'allumage du témoin
et par le
message correspondant sur le tableau
de bord.
Mémorisation de la vitesse du
véhicule
Procéder de la manière suivante :
tourner la bague A fig. 129 - fig. 130
sur ON ou bien sur
(selon les
versions) et en appuyant sur la pédale
d'accélérateur, amener le véhicule à
la vitesse souhaitée ;
déplacer le levier vers le haut (+)
pendant au moins une seconde, puis le
relâcher : la vitesse du véhicule est
mémorisée et l'on peut alors lâcher la
pédale de l'accélérateur.
Augmentation / réduction de la
vitesse mémorisée
Lorsque le Cruise Control est activé, il
est possible d'augmenter la vitesse
en déplaçant le levier vers le haut (+) ou
de la diminuer en déplaçant le levier
vers le bas (-).
À chaque actionnement du levier
correspond une diminution de la vitesse
d'environ 1 km/h, alors qu'en tenant le
levier vers le bas, la vitesse diminue
de manière continue.Désactivation du dispositif
Le dispositif peut être désactivé par le
conducteur d'une des façons
suivantes:
en tournant la bague A sur OFF ou
bien surO(selon les versions) ;
en coupant le moteur ;
Désactivation de la fonction
Le dispositif peut être désactivé par le
conducteur de l'une des façons
suivantes :
en tournant la bague A sur OFF ou
bien surO(selon les versions) ;
en appuyant sur le bouton B, aussi
bien avec le symboleIIque le symbole
CANC/RES, le système se met en
pause ;
en coupant le moteur ;
en appuyant sur la pédale de frein
ou en actionnant le frein à main ;
en appuyant sur la pédale
d'embrayage ;
en demandant un changement de
vitesse avec la boîte de vitesses
automatique en mode séquentiel ;
quand la vitesse du véhicule est
inférieure au seuil fixé ;
quand on actionne la pédale
d'accélérateur ; dans ce cas,
le système n'est pas désactivé, mais la
demande d'accélération est prioritaire;
le Cruise Control reste activé et il n'est
pas nécessaire d'appuyer sur le bouton
CANC/RES pour revenir à l'état
antérieur une fois l'accélération
terminée.
Le dispositif se désactive
automatiquement dans les cas
suivants:
en cas d'intervention des systèmes
ABS ou ESC ;
en cas de panne du système.
121) 122)
SPEED LIMITER
Il s'agit d'un dispositif qui permet de
limiter la vitesse du véhicule à des
valeurs programmées par le
conducteur.
La vitesse maximale peut être
programmée, voiture en mouvement ou
à l'arrêt. La vitesse minimale réglable
est de 30 km/h.
Quand le dispositif est activé, la vitesse
du véhicule dépend de la pression
sur la pédale d'accélérateur, jusqu'à
atteindre la vitesse limite programmée
(voir la description au paragraphe «
Réglage de la vitesse minimale »).
133
Message Signal Description
CCVSParking Brake Switch Indique que le frein de stationnement est serré
Wheel based speed Indique la vitesse du véhicule
Clutch switch Indique que la pédale d'embrayage est enfoncée
Brake switch Indique que la pédale de frein est enfoncée
Cruise control active Indique que le cruise control est activé
EEC2Accelerator pedal position 1 Indique la position de la pédale d'accélérateur
Engine Percent Load At Current SpeedIndique le rapport en pourcentage entre le couple
moteur et le couple maximum indiqué à la vitesse
actuelle du moteur
LFC Engine total fuel usedIndique le carburant total consommé pendant le
fonctionnement du véhicule
DD Fuel LevelIndique le rapport entre le volume de carburant et le
volume total du réservoir
EEC1 Engine speed Indique la vitesse du moteur
VDHR High resolution total vehicle distance Indique la distance totale parcourue par le véhicule
ET1 Engine coolant temperatureIndique la température du liquide de refroidissement
moteur
AMB Ambient Air Temperature Indique la température à l'extérieur du véhicule
LFEFuel RateIndique la quantité de carburant consommé par le
moteur par unité de temps
Instantaneous Fuel EconomyIndique le rapport entre la quantité de carburant
consommé et la vitesse actuelle du véhicule
SERV Service distanceIndique la distance qui peut être parcourue par le
véhicule avant l'entretien programmé
HOURS Total engine hours Indique la durée totale de fonctionnement du moteur
DC1 Position of doors Indique l'état actuel des portes
AS Alternator Status 1 Indique l'état actuel de l'alternateur
181
INDEX
ALPHABETIQUE
3
ème feu de stop..................166
ABS (Système).....................88
ADDITIF POUR ÉMISSIONS DE
DIESEL ADBLUE (URÉE).........146
Airbags frontaux...................116
Airbag frontal côté
conducteur....................117
Airbag frontal côté
passager......................117
Désactivation manuelle de
l'airbag frontal et latéral.........117
Airbags latéraux (Side bag).........120
Alarme électronique.................11
Ampoules
types de lampes...............160
Appels de phares...................29
Appuie-tête
Avant...........................50
ASR (système)......................90
Autoradio..........................278
Bac sous le siège...................21
Banquette 4 places (versions
Fourgon Double Cabine)..........24
Batterie
Vidange........................216
Batterie (recharge)..................194
Batterie (sectionneur)................35
Boîte de vitesses...................128Boîte de vitesses
Comfort-Matic...................129
Bouchon du réservoir de
carburant.......................141
Caméra de recul..................137
Capot moteur.......................48
Capteur de phares
automatiques.....................31
Capteur de pluie....................37
Capteurs de stationnement.........135
Cargo space........................20
Carrosserie
Conseils pour la bonne
préservation de la
carrosserie.....................222
Protection contre les agents
atmosphériques................222
Ceintures de sécurité
Utilisation......................101
Chaînes à neige....................221
Chauffage et ventilation..............39
Chauffage supplémentaire...........43
Chauffage supplémentaire arrière
(Panorama/Combi)................46
Chauffage supplémentaire
autonome........................43
Chronotachygraphe.................52
Clignotants..........................30
Climatiseur automatique.............41
Climatiseur manuel..................40Climatiseur supplémentaire
arrière (Panorama/Combi).........47
Codes moteur.....................228
Combiné de bord...................56
Commandes........................33
Commandes de chauffage et
ventilation........................40
compartiment sous le siège côté
passager.........................50
Conditions d'utilisation.............140
Conseils pour le chargement.......149
Conseils pour prolonger la durée
de vie de la batterie..............216
Conseils, commandes et
informations générales...........278
Consommation de carburant.......263
Contrôle des niveaux...............208
Correcteur d'assiette des phares
..................................32
Cruise control......................132
Démarrage avec batterie
d'appoint.......................193
Démarrage d'urgence..............193
Démarrage du moteur..............124
Démarrage par manœuvres à
inertie...........................193
Démarreur..........................10
Désactivation manuelle de
l'airbag frontal et latéral..........117
Dimensions........................239
Direction...........................233
