2018 FIAT DOBLO COMBI pojistka

BOČNÍ POSUVNÉ DVEŘE
(u příslušné verze vozidla)
Boční posuvné dveře jsou u verzí Cargo
opatřeny pružinovou zarážkou, která
dveře na konci dráhy při otevření
zastaví. Pro zablokování dveří je
zatlačte na doraz; pro odblokování je
energicky zatáhněte k sobě.
V každém případě se ujistěte, zda jsou
posuvné dveře řádně zajištěny v
otevřené poloze příslušnou zarážkou.
8) 9) 10) 11)
2)
Odemčení/zamčení
zvenčí
Otevření: otočte kovovou vložkou v
zámku a zatáhněte za kliku A obr. 7 ve
směru vyznačeném šipkou a posuňte
dveře dozadu na doraz.Zavření: kliku A obr. 7 zatlačte směrem
k přední části vozidla. Otočte kovovou
vložku klíčku ve směru nutném k
uzamčení.
Otevření/zavření zevnitř
(verze Doblò/Doblò
Combi)
Otevření: stiskem A obr. 8 na ovladači
odblokujte dveře, pak zatáhněte za
kliku a nechte dveře posunout směrem
k zádi na doraz, na kterém se zastaví.
Zavření: stiskem A obr. 8 na ovladači
dveře odblokujete a nechte je volně
posunout k přední části vozidla.
DĚTSKÁ POJISTKA
Zabraňuje otevření bočních posuvných
dveří zevnitř.
Zařízení obr. 10 lze zapnout pouze s
otevřenými bočními posuvnými dveřmi:
poloha 1 - dětská pojistka je zapnuta
(dveře jsou zamknuté);poloha 2 - dětská pojistka je vypnuta
(dveře jdou otevřít zevnitř).
Zařízení zůstane zapnuto i při
elektrickém odemknutí dveří.
12)
6F0V0022
7F0V0085
8F0V0382
9F0V0186
14
SEZNÁMENÍ S VOZIDLEM

POJISTKOVÉ SKŘÍŇKY V
KABINĚ
Pro přístup k pojistkám je třeba
odejmout víko A obr. 161 upevněné
zatlačením.
Pojistky se nacházejí ve dvou
pojistkových skříňkách zobrazených na
obr. 162.
159F0V0081
161F0V0562
160F0V0089
162F0V0563
131

Pojistková skříňka v motorovém prostoru
obr. 159 - obr. 160
JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
Relé otvírání výklopných dveří (verze Cargo) F09 10
Jednotónový klaksonF10 10
Dálkové světlometyF14 15
Vyhřívané zadní oknoF20 30
Mlhový světlometF30 15
Zadní proudová zásuvkaF85 15
Proudová zásuvka v kabiněF86 15
132
V NOUZI

Pojistkové skříňky v kabině
obr. 161 - obr. 162
JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
Motorky zamykání/odemykání dveří, motorky zámku dead lock, motorek odemykání
zadních výklopných dveříF38 20
Napájení + baterie pro diagnostickou zásuvku EOBD, autorádio, řídicí jednotka
monitorování tlaku v pneumatikáchF36 10
Elektrické čerpadlo ostřikovače čelního/zadního skla F43 15
Motorek elektrického ovládání okna u předních dveří na straně spolucestujícího F48 20
Levý potkávací světlomet, nastavovat světlometu F13 7,5
Motorek elektrického ovládání okna u předních dveří na straně řidiče F47 20
Vyhřívání sedadla řidičeF1 10
Vyhřívání sedadla spolujezdce F2 10
Zapalovač cigaretF3 15
Třetí proudová zásuvka v přístrojové desce F4 20
Zadní ovládač okna na straně řidiče F5 20
Zadní ovládač na straně spolucestujícího F6 20
133

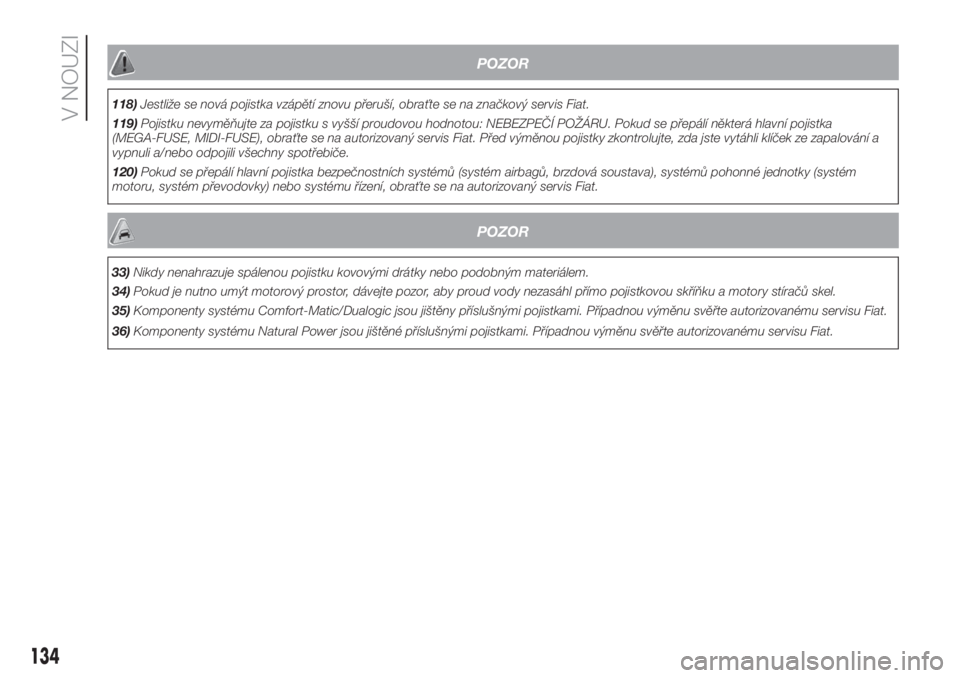

POZOR
118)Jestliže se nová pojistka vzápětí znovu přeruší, obraťte se na značkový servis Fiat.
119)Pojistku nevyměňujte za pojistku s vyšší proudovou hodnotou: NEBEZPEČÍ POŽÁRU. Pokud se přepálí některá hlavní pojistka
(MEGA-FUSE, MIDI-FUSE), obraťte se na autorizovaný servis Fiat. Před výměnou pojistky zkontrolujte, zda jste vytáhli klíček ze zapalování a
vypnuli a/nebo odpojili všechny spotřebiče.
120)Pokud se přepálí hlavní pojistka bezpečnostních systémů (systém airbagů, brzdová soustava), systémů pohonné jednotky (systém
motoru, systém převodovky) nebo systému řízení, obraťte se na autorizovaný servis Fiat.
POZOR
33)Nikdy nenahrazuje spálenou pojistku kovovými drátky nebo podobným materiálem.
34)Pokud je nutno umýt motorový prostor, dávejte pozor, aby proud vody nezasáhl přímo pojistkovou skříňku a motory stíračů skel.
35)Komponenty systému Comfort-Matic/Dualogic jsou jištěny příslušnými pojistkami. Případnou výměnu svěřte autorizovanému servisu Fiat.
36)Komponenty systému Natural Power jsou jištěné příslušnými pojistkami. Případnou výměnu svěřte autorizovanému servisu Fiat.
134
V NOUZI

REJSTŘÍK
A
utomatická klimatizace............38
Bezpečná přeprava dětí.............87
Bezpečnostní pásy..................82
Boční airbag.......................101
Boční airbagy......................101
Boční dveře.........................14
Brzdová kapalina...................166
Čelní airbag na straně řidiče.........97
Čelní airbag na straně
spolucestujícího...................97
Čelní airbagy........................96
Dálkové světlomety............29-127
Day lights...........................28
Děti (bezpečná přeprava)
sedačky, dětské.................91
Dětská pojistka......................14
Digitální displej......................53
Nastavovací menu...............53
Ovládací tlačítka.................53
Dobití baterie......................168
Dveře...............................13
Elektricky ovládaná okna............40
Emise CO2........................215
Follow me home....................29
Hmotnosti........................189
Hydraulická kapalina do
posilovače řízení.................167
Chladicí kapalina motoru..........166
Identifikační údaje..................173
Kapalina do ostřikovačů
čelního/zadního okna............166
Kapaliny a maziva..................195
Klíčky...............................10
Klíč s dálkovým ovládáním.......10
Mechanický klíček...............10
Kola...............................178
Kola a pneumatiky.................171
Kontrolky a upozornění..............57
Manuální deaktivace čelního
airbagu na straně cestujícího a
bočního airbagu na ochranu
hrudníku/hlavy....................97
Manuální klimatizace.................36
Ministerské homologace............251
Montáž dětské sedačky
"Universale"......................91
Motor
technické údaje................175
Motorový olej......................166
Motorový prostor...................157
Multifunkční displej..................54
Ovládací tlačítka.................54
Multifunkční displej
Nastavovací menu...............54
Náplně............................192
Nařízení pro nakládání s
vozidlem na konci životnosti.....226Nouzové nastartování motoru.......142
Nouzové startování motoru.........106
Obecná upozornění...............102
Odstavení vozidla..................107
Omezovač rychlosti................114
Omezovače zátěže..................85
Opěrky hlavy........................25
Ostřikovač čelního skla..............32
Ostřikovač zadního okna.............32
Ostřikovače světlometů..............33
Osvětlení registrační značky
(verze s křídlovými dveřmi).......129
Osvětlení registrační značky
(verze s výklopnými zadními
dveřmi)..........................128
Označení motoru...................174
Označení podvozku................173
Parkovací brzda...................106
Parkovací senzory..................117
Plán údržby........................147
Plánovaná údržba..................146
Plnicí tlak..........................182
Pneumatiky........................178
Pojistky v pojistkové skříňce v
motorovém prostoru.............130
Pojistky v zakabelované
pojistkové skříňce v kabině.......131
Postup u benzínových verzí.........105
Postup u dieselových verzí..........105
Potkávací světlomety...........28-126
