2018 FIAT 500L ESP

Versioni1.3 16V 95CV Multijet 1.3 16V 95CV Multijet Dualogic
Versioni 5 posti Versioni 7 posti Versioni 5 posti Versioni 7 posti
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1320 1320 1320 1320
Portata utile compreso il conducente
(*)575 700 575 705
Carichi massimi ammessi
(**)
– asse anteriore: 1050 1050 1050 1050
– asse posteriore: 1000 1080 1000 1080
– totale: 1895 2020 1895 2025
Carichi trainabili:
– rimorchio frenato: 1000 1000 1000 1000
– rimorchio non frenato: 400 400 400 400
Carico massimo sul tetto: 60 60 60 60
Carico massimo sulla sfera (rimorchio frenato): 60 60 60 60
(*) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(**) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
215

Versioni1.6 16V 105CV Multijet 1.6 16V 120CV Multijet
Versioni 5 posti Versioni 7 posti Versioni 5 posti Versioni 7 posti
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1395 1425
1400(*)/ 1410(**)1430
Portata utile compreso il conducente
(***)520 650
540(*)/ 530(**)645
Carichi massimi ammessi
(****)
– asse anteriore: 1050 1050 1050 1050
– asse posteriore: 1000 1080 1000 1080
– totale: 1915 2075 1940 2075
Carichi trainabili:
– rimorchio frenato: 1100 1100 1100 1100
– rimorchio non frenato: 400 400 400 400
Carico massimo sul tetto: 60 60 60 60
Carico massimo sulla sfera (rimorchio frenato): 60 60 60 60
(*) Versioni Euro 5
(**) Versioni Euro 6
(***) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata
utile, nel rispetto dei carichi massimi ammessi.
(****) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
216
DATI TECNICI

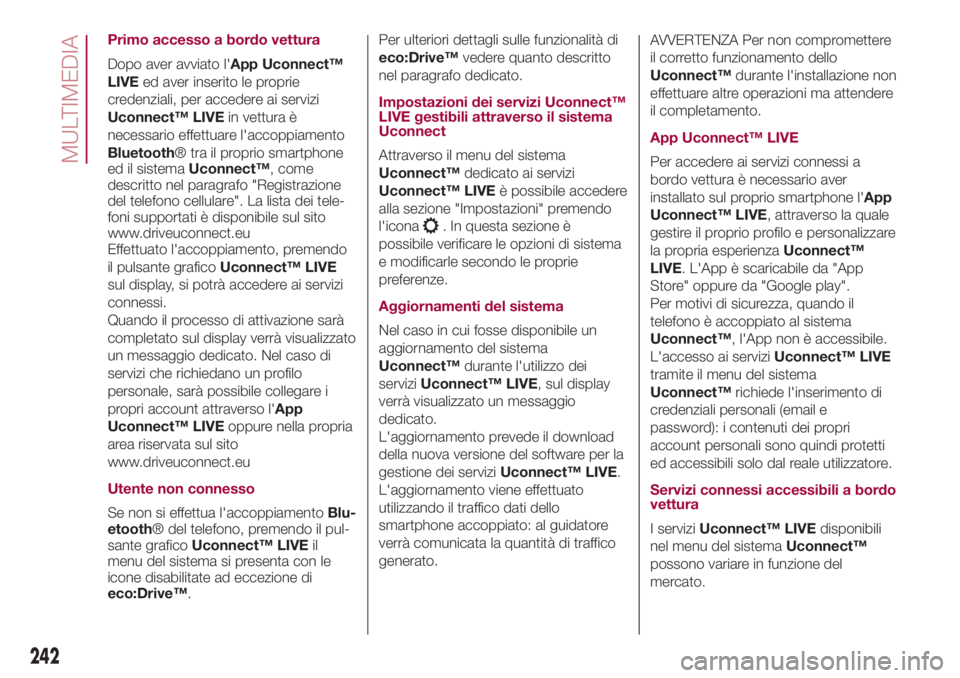

Primo accesso a bordo vettura
Dopo aver avviato l'App Uconnect™
LIVEed aver inserito le proprie
credenziali, per accedere ai servizi
Uconnect™ LIVEin vettura è
necessario effettuare l'accoppiamento
Bluetooth® tra il proprio smartphone
ed il sistemaUconnect™, come
descritto nel paragrafo "Registrazione
del telefono cellulare". La lista dei tele-
foni supportati è disponibile sul sito
www.driveuconnect.eu
Effettuato l'accoppiamento, premendo
il pulsante graficoUconnect™ LIVE
sul display, si potrà accedere ai servizi
connessi.
Quando il processo di attivazione sarà
completato sul display verrà visualizzato
un messaggio dedicato. Nel caso di
servizi che richiedano un profilo
personale, sarà possibile collegare i
propri account attraverso l'App
Uconnect™ LIVEoppure nella propria
area riservata sul sito
www.driveuconnect.eu
Utente non connesso
Se non si effettua l'accoppiamentoBlu-
etooth® del telefono, premendo il pul-
sante graficoUconnect™ LIVEil
menu del sistema si presenta con le
icone disabilitate ad eccezione di
eco:Drive™.Per ulteriori dettagli sulle funzionalità di
eco:Drive™vedere quanto descritto
nel paragrafo dedicato.
Impostazioni dei servizi Uconnect™
LIVE gestibili attraverso il sistema
Uconnect
Attraverso il menu del sistema
Uconnect™dedicato ai servizi
Uconnect™ LIVEè possibile accedere
alla sezione "Impostazioni" premendo
l'icona
. In questa sezione è
possibile verificare le opzioni di sistema
e modificarle secondo le proprie
preferenze.
Aggiornamenti del sistema
Nel caso in cui fosse disponibile un
aggiornamento del sistema
Uconnect™durante l'utilizzo dei
serviziUconnect™ LIVE, sul display
verrà visualizzato un messaggio
dedicato.
L'aggiornamento prevede il download
della nuova versione del software per la
gestione dei serviziUconnect™ LIVE.
L'aggiornamento viene effettuato
utilizzando il traffico dati dello
smartphone accoppiato: al guidatore
verrà comunicata la quantità di traffico
generato.AVVERTENZA Per non compromettere
il corretto funzionamento dello
Uconnect™durante l'installazione non
effettuare altre operazioni ma attendere
il completamento.
App Uconnect™ LIVE
Per accedere ai servizi connessi a
bordo vettura è necessario aver
installato sul proprio smartphone l'App
Uconnect™ LIVE, attraverso la quale
gestire il proprio profilo e personalizzare
la propria esperienzaUconnect™
LIVE. L'App è scaricabile da "App
Store" oppure da "Google play".
Per motivi di sicurezza, quando il
telefono è accoppiato al sistema
Uconnect™, l'App non è accessibile.
L'accesso ai serviziUconnect™ LIVE
tramite il menu del sistema
Uconnect™richiede l'inserimento di
credenziali personali (email e
password): i contenuti dei propri
account personali sono quindi protetti
ed accessibili solo dal reale utilizzatore.
Servizi connessi accessibili a bordo
vettura
I serviziUconnect™ LIVEdisponibili
nel menu del sistemaUconnect™
possono variare in funzione del
mercato.
242
MULTIMEDIA

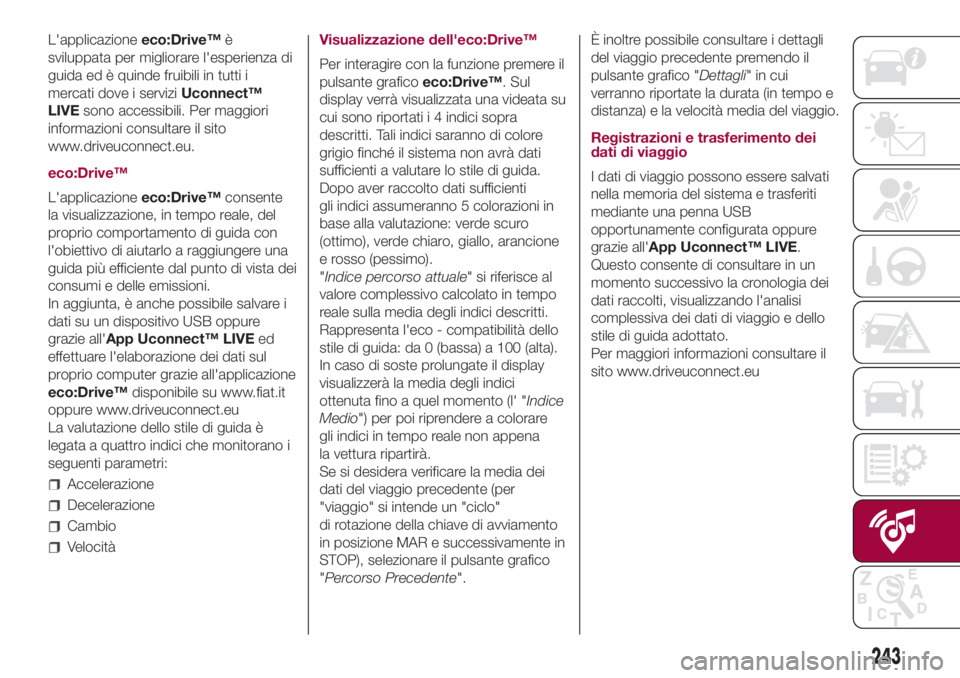

L'applicazioneeco:Drive™è
sviluppata per migliorare l'esperienza di
guida ed è quinde fruibili in tutti i
mercati dove i serviziUconnect™
LIVEsono accessibili. Per maggiori
informazioni consultare il sito
www.driveuconnect.eu.
eco:Drive™
L'applicazioneeco:Drive™consente
la visualizzazione, in tempo reale, del
proprio comportamento di guida con
l'obiettivo di aiutarlo a raggiungere una
guida più efficiente dal punto di vista dei
consumi e delle emissioni.
In aggiunta, è anche possibile salvare i
dati su un dispositivo USB oppure
grazie all'App Uconnect™ LIVEed
effettuare l'elaborazione dei dati sul
proprio computer grazie all'applicazione
eco:Drive™disponibile su www.fiat.it
oppure www.driveuconnect.eu
La valutazione dello stile di guida è
legata a quattro indici che monitorano i
seguenti parametri:
Accelerazione
Decelerazione
Cambio
VelocitàVisualizzazione dell'eco:Drive™
Per interagire con la funzione premere il
pulsante graficoeco:Drive™. Sul
display verrà visualizzata una videata su
cui sono riportati i 4 indici sopra
descritti. Tali indici saranno di colore
grigio finché il sistema non avrà dati
sufficienti a valutare lo stile di guida.
Dopo aver raccolto dati sufficienti
gli indici assumeranno 5 colorazioni in
base alla valutazione: verde scuro
(ottimo), verde chiaro, giallo, arancione
e rosso (pessimo).
"Indice percorso attuale" si riferisce al
valore complessivo calcolato in tempo
reale sulla media degli indici descritti.
Rappresenta l'eco - compatibilità dello
stile di guida: da 0 (bassa) a 100 (alta).
In caso di soste prolungate il display
visualizzerà la media degli indici
ottenuta fino a quel momento (l' "Indice
Medio") per poi riprendere a colorare
gli indici in tempo reale non appena
la vettura ripartirà.
Se si desidera verificare la media dei
dati del viaggio precedente (per
"viaggio" si intende un "ciclo"
di rotazione della chiave di avviamento
in posizione MAR e successivamente in
STOP), selezionare il pulsante grafico
"Percorso Precedente".È inoltre possibile consultare i dettagli
del viaggio precedente premendo il
pulsante grafico "Dettagli"incui
verranno riportate la durata (in tempo e
distanza) e la velocità media del viaggio.
Registrazioni e trasferimento dei
dati di viaggio
I dati di viaggio possono essere salvati
nella memoria del sistema e trasferiti
mediante una penna USB
opportunamente configurata oppure
grazie all'App Uconnect™ LIVE.
Questo consente di consultare in un
momento successivo la cronologia dei
dati raccolti, visualizzando l'analisi
complessiva dei dati di viaggio e dello
stile di guida adottato.
Per maggiori informazioni consultare il
sito www.driveuconnect.eu
243

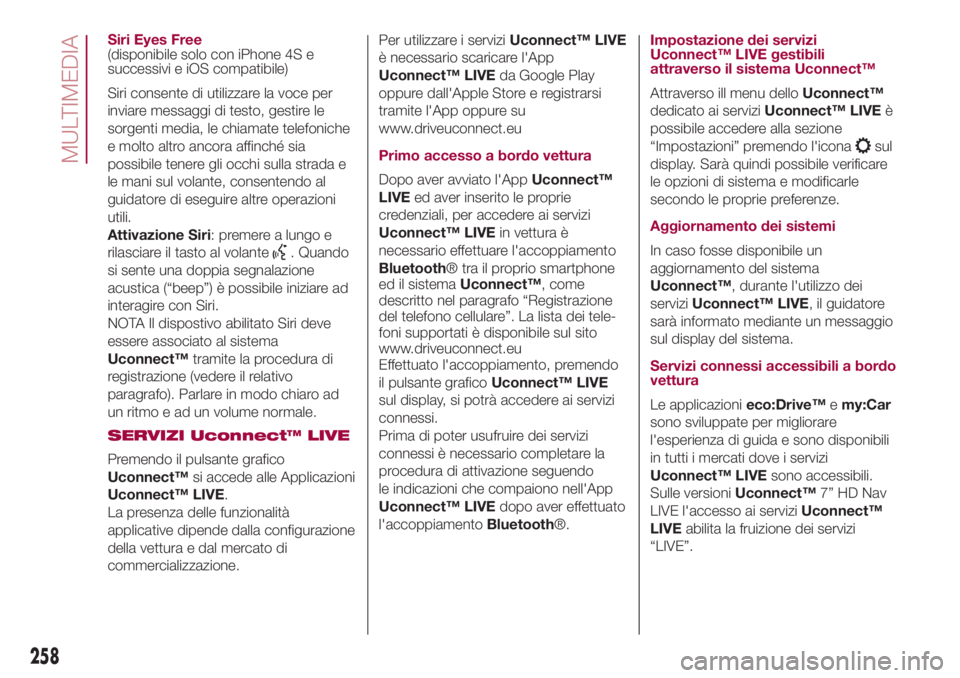

Siri Eyes Free
(disponibile solo con iPhone 4S e
successivi e iOS compatibile)
Siri consente di utilizzare la voce per
inviare messaggi di testo, gestire le
sorgenti media, le chiamate telefoniche
e molto altro ancora affinché sia
possibile tenere gli occhi sulla strada e
le mani sul volante, consentendo al
guidatore di eseguire altre operazioni
utili.
Attivazione Siri: premere a lungo e
rilasciare il tasto al volante
. Quando
si sente una doppia segnalazione
acustica (“beep”) è possibile iniziare ad
interagire con Siri.
NOTA Il dispostivo abilitato Siri deve
essere associato al sistema
Uconnect™tramite la procedura di
registrazione (vedere il relativo
paragrafo). Parlare in modo chiaro ad
un ritmo e ad un volume normale.
SERVIZI Uconnect™ LIVE
Premendo il pulsante grafico
Uconnect™si accede alle Applicazioni
Uconnect™ LIVE.
La presenza delle funzionalità
applicative dipende dalla configurazione
della vettura e dal mercato di
commercializzazione.Per utilizzare i serviziUconnect™ LIVE
è necessario scaricare l'App
Uconnect™ LIVEda Google Play
oppure dall'Apple Store e registrarsi
tramite l'App oppure su
www.driveuconnect.eu
Primo accesso a bordo vettura
Dopo aver avviato l'AppUconnect™
LIVEed aver inserito le proprie
credenziali, per accedere ai servizi
Uconnect™ LIVEin vettura è
necessario effettuare l'accoppiamento
Bluetooth® tra il proprio smartphone
ed il sistemaUconnect™, come
descritto nel paragrafo “Registrazione
del telefono cellulare”. La lista dei tele-
foni supportati è disponibile sul sito
www.driveuconnect.eu
Effettuato l'accoppiamento, premendo
il pulsante graficoUconnect™ LIVE
sul display, si potrà accedere ai servizi
connessi.
Prima di poter usufruire dei servizi
connessi è necessario completare la
procedura di attivazione seguendo
le indicazioni che compaiono nell'App
Uconnect™ LIVEdopo aver effettuato
l'accoppiamentoBluetooth®.Impostazione dei servizi
Uconnect™ LIVE gestibili
attraverso il sistema Uconnect™
Attraverso ill menu delloUconnect™
dedicato ai serviziUconnect™ LIVEè
possibile accedere alla sezione
“Impostazioni” premendo l'icona
sul
display. Sarà quindi possibile verificare
le opzioni di sistema e modificarle
secondo le proprie preferenze.
Aggiornamento dei sistemi
In caso fosse disponibile un
aggiornamento del sistema
Uconnect™, durante l'utilizzo dei
serviziUconnect™ LIVE, il guidatore
sarà informato mediante un messaggio
sul display del sistema.
Servizi connessi accessibili a bordo
vettura
Le applicazionieco:Drive™emy:Car
sono sviluppate per migliorare
l'esperienza di guida e sono disponibili
in tutti i mercati dove i servizi
Uconnect™ LIVEsono accessibili.
Sulle versioniUconnect™7” HD Nav
LIVE l'accesso ai serviziUconnect™
LIVEabilita la fruizione dei servizi
“LIVE”.
258
MULTIMEDIA

AVVERTENZE E RACCOMANDAZIONI
ATTENZIONE
EQUIPAGGIAMENTI INTERNI
Non viaggiare con i cassetti portaoggetti aperti: potrebbero ferire gli occupanti dei posti anteriori in caso di incidente.
L'accendisigari raggiunge elevate temperature. Maneggiarlo con cautela ed evitare che venga utilizzato dai bambini: pericolo d'incendio
e/o ustioni.
PORTAPACCHI/PORTASCI
Dopo aver percorso alcuni chilometri, ricontrollare che le viti di fissaggio degli attacchi siano ben chiuse.
Non superare mai i carichi massimi consentiti (vedere capitolo "Dati tecnici").
Ripartire uniformemente il carico e tenere conto, nella guida, dell'aumentata sensibilità della vettura al vento laterale.
INTERNI
Non utilizzare mai prodotti infiammabili come etere di petrolio oppure benzina rettificata per la pulizia delle parti interne vettura. Le cariche
elettrostatiche che vengono a generarsi per strofinio durante l'operazione di pulitura potrebbero provocare incendi.
Non tenere bombolette aerosol in vettura: pericolo di esplosione. Le bombolette aerosol non devono essere esposte ad una temperatura
superiore a 50°C. All'interno della vettura esposta al sole la temperatura può superare abbondantemente tale valore.
Il pavimento sotto la pedaliera non deve presentare ostacoli: accertarsi che eventuali sovratappeti siano sempre ben distesi e non
interferiscano con i pedali.
ALIMENTAZIONE
Modifiche oppure riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle caratteristiche
tecniche dell'impianto possono causare anomalie di funzionamento con rischi di incendio.
ATTENZIONE
PORTAPACCHI/PORTASCI
Rispettare scrupolosamente le vigenti disposizioni legislative riguardanti le massime misure di ingombro.
INTERNI
Non utilizzare alcool, benzine e loro derivati per la pulizia del trasparente del quadro strumenti e della plancia.
266
MULTIMEDIA

Mopar Vehicle Protectionoffre una serie di contratti di assistenza studiati per garantire a tutti i clienti il piacere di
guidare il proprio veicolo senza alcun tipo di problema o preoccupazione.
La nostra selezione di prodotti consiste in un'ampia e flessibile gamma di estensioni di garanzia e programmi di
manutenzionepromossi da FCA. Ciascuna contiene diversi livelli di copertura in termini di durata e
chilometraggio, il tutto per soddisfare le vostre esigenze di guida.
I contratti di assistenza vengono elaborati da esperti conoscitori di ogni singolo componente della vostra vettura che si
impegnano a mantenerla in condizioni ottimali. Sfruttiamo la nostra competenza e la nostra passione per creare
prodotti che assicurino una “guida senza pensieri” a tutti i nostri guidatori.
Solo Mopar Vehicle Protection vi garantisce che tutti gli interventi di manutenzione sono eseguiti da tecnici
specializzati altamente qualificati presso officine autorizzate FCA, utilizzando gli strumenti e le
attrezzature giuste e solo componenti originali, in tutta Europa.
Verificate subito i Contratti di assistenza disponibili sul vostro mercato e scegliete quello che più si addice
alle vostre abitudini di guida.
Chiedi al tuo concessionario più vicino maggiori informazioni.
MANTIENI LA TUA
VETTURA IN CONDIZIONI
OTTIMALI GRAZIE A

Noi che abbiamo ideato, progettato e costruito la tua vettura,
la conosciamo davvero in ogni singolo dettaglio e componente. Nelleofficine autorizzate Fiat Service
trovi tecnici formati direttamente da noi che ti offrono qualità e professionalità in tutti gli interventi di
manutenzione. Le officine Fiat sono sempre al tuo fianco per la manutenzione periodica,
i controlli di stagione e per i consigli pratici dei nostri esperti.
Con i Ricambi Originali distribuiti da MOPAR
®, mantieni nel tempo le caratteristiche di affidabilità,
comfort e performance per cui hai scelto la tua nuova vettura.
Chiedi sempre i Ricambi Originali dei componenti che utilizziamo per costruire le nostre auto e che ti
raccomandiamo perché sono il risultato del nostro costante impegno nella ricerca e nello sviluppo
di tecnologie sempre più innovative.
Per tutti questi motiviaffidati ai Ricambi Originali:
i soli appositamente progettati da FCA per la tua auto.
SICUREZZA:
SISTEMA FRENANTEECOLOGIA: FILTRI ANTIPARTICOLATO,
MANUTENZIONE CLIMATIZZATORECOMFORT:
SOSPENSIONI E TERGICRISTALLIPERFORMANCE:
CANDELE, INIETTORI E BATTERIELINEA ACCESSORI:
BARRE PORTA TUTTO, CERCHI
PERCHÈ SCEGLIERE
RICAMBI ORIGINALI
