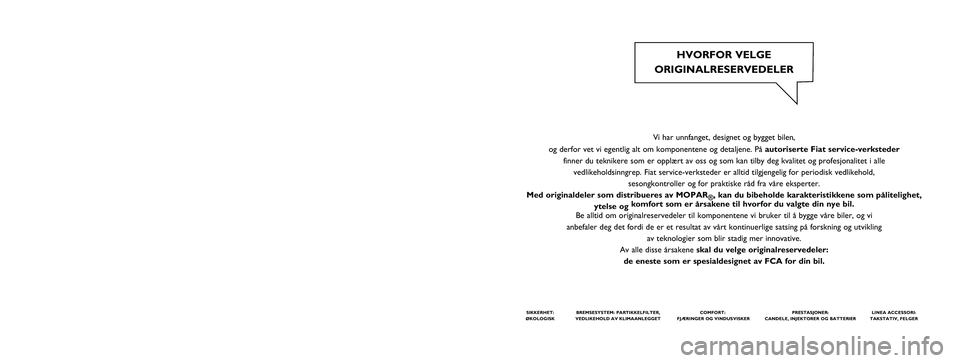

HVORFOR VELGE
ORIGINALRESERVEDELER
Denne betjening- og vedlikeholdshåndboken er ment å gi detaljer om bilens bruk.
For brukere som er engasjert og ivrig etter å dra nytte av beskrivelsene, kuriositeter og detaljert informasjon om bilens egenskaper og
funksjoner, tilbyr Fiat muligheten til å ta kontakt med en dedikert seksjon som er tilgjengelig i elektronisk form.
BETJENING- OG VEDLIKEHOLDSHÅNDBOK ONLINE
Langs teksten i betjenings- og vedlikeholdshåndboken, finnes symbolet i seksjonene med temaer som det finnes beskrivelser i.
Besøk nettsiden www.mopar.eu/owner
og gå til ditt reserverte område.
På siden “Vedlikehold og pleie” finner du all informasjon om din bil og lenken for å gå til eLUM, hvor du finner detaljene i drift- og vedlikeholdshåndboken.
Du kan også navigere til nettstedethttp://aftersales.fiat.com/elum/
for adgang til denne informasjonen.
Webplassen eLUMer gratis og lar deg imidlertid lett konsultere dokumentasjonen for alle de andre bilene i konsernet.
God lesing og lykke til!
Cop 500L LUM NO.qxp_500 UM ITA 24/02/16 08:53 Pagina 2

Ta frem nøkkelen A fig. 108 og løsne
alle hjulboltene ca. én omdreining; For
versjoner med lettmetallfelger anbefales
det å riste bilen slik at felgen lettere
kan fjernes fra navet;
ta kilen A frem fra verktøybeholderen
og åpne den som en bok (se fig. 109);
plasser kilen på det diagonalt
motsatte hjulet i forhold til det som skal
skiftes ut, for å unngå bevegelser av
bilen når denne er hevet fra bakken, og
plasser deretter jekken under bilen, i
nærheten av hjulet som skal skiftes ut;
sett skrunøkkelen A fig. 110 inn i
jekken for å åpne den, helt til den øvre
delen B passer ordentlig inn i sporet
på bjelke C (i samsvar med symbolet
som står på selve bjelken);
advare eventuelle personer i
nærheten at bilen er i ferd med å bli
løftet; de bør derfor bevege seg bort fra
dens umiddelbare nærhet og enda
mer. Advare personene om å ikke røre
bilen til den er helt nede på bakken
igjen;
sett sveiven D fig. 110 inn i sporet
på anordning A, og jekk opp bilen
til hjulet er hevet noen centimeter over
bakken;
fjern hjulkapselen etter å ha løsnet
de fire boltene som fester den, og løsne
til slutt den femte bolten og trekk hjulet
ut (kun for versjoner utstyrt med
hjulkapsel festet med bolter);
forsikre deg om at reservehjulet er
rent og fritt fra urenheter på
kontaktflatene med navet, fordi de
senere kan føre til at boltene løsner;
106F0Y0355C
107F0Y0357C
108F0Y0093C
109F0Y0211C
110F0Y0014C
115

Sett på reservehjulet ved å skru den
første bolten to gjengeomdreininger
inn i hullet nærmest ventilen, og skru
deretter bolten inn et par omdreininger
og fortsett på samme måte med de
andre;
Ta frem skrunøkkelen A fig. 105 og
stram godt alle boltene;
bruk sveiven D på jekken for å senke
kjøretøyet. Ta deretter jekken av.
ved å bruke skrunøkkelen A, skru
boltene helt fast, ved å arbeide
vekselvis fra en bolt til den diametralt
motsatte, i henhold til den numeriske
rekkefølgen som er vist i fig. 111;
ved et eventuelt bytte av en
metallfelg, anbefales det å plassere den
opp-ned (med den estetiske siden
opp).500L LIVING-versjoner
123)Ved fullført operasjon, fortsett som
følger:
skru anordning A fig. 112 fast igjen
til festebraketten B;
Før nøkkelen C fig. 113 inn i
anordning D og vri den i retning med
klokken for å skru festebolten inn i
braketten på reservehjulet. Anordningen
er riktig festet når det i åpning E vises
en gul stripe;
før det punkterte dekket inn i den
tilhørende posen og legg det i
bagasjerommet.
Plassering av punktert dekk (500L
LIVING-versjoner)
5-seters versjon:plasser det punkterte
dekket i bagasjerommet.7-seters versjonMed bakseter på tredje rad nedfelt:
plasser det punkterte dekket i
bagasjerommet, over de bakre
rygglenene.
Med bakseter på tredje rad ikke
nedfelt:fjern bagasjeromstrekket (som
plasseres foran baksetene på andre
rad) og plasser deretter det punkterte
dekket i bagasjerommet, ved å
posisjonere det som vist i fig. 114
(navet vendt mot innsiden av kupeen
for å unngå at selve dekket faller når
bakluken lukkes).
GJENMONTERING AV
NORMALT HJUL
Versjoner med felger i stål
forsikre deg om at reservehjulet er
rent og fritt fra urenheter på
kontaktflatene med navet, fordi de
senere kan føre til at boltene løsner;111F0Y0013C
112F0Y0360C
113F0Y0361C
116
