2018 FIAT 500L belt

Ikonet vises så lenge føreren ikke skifter
gir, eller inntil kjøreforholdene ikke
lenger tilsier at føreren må skifte gir for å
optimere drivstofforbruket.
BETJENINGSKNAPPER
Knappene
oger plassert på
instrumentpanelet fig. 58. På noen
versjoner er knappene
og.
Brukes til å rulle opp skjermen og de
tilhørende alternativene oppover, eller til
å øke den viste verdien.
Kortvarig trykk: for å få tilgang til
menyen og/eller gå videre til neste
skjermbilde, eller bekrefte det ønskede
valget.
Langvarig trykk: for å gå tilbake til
standardskjermbildet.
Brukes til å gå nedover på skjermbildet
og på de tilhørende valgene, eller til å
redusere den viste verdien.
INNSTILLINGSMENY
Aktivering av meny: trykk kortvarig på
knappen
.
Menyvalg: Menyen består av en rekke
punkter som du kan velge ved hjelp
av knappene
og,foråfå
tilgang til de ulike valgoperasjonene og
innstillingene (Setup) som vises
nedenfor. Noen menyposter har
undermenyer.
Menyen består av følgende elementer:
MENU
BELYSNING
SPEED BEEP (FARTSGRENSE)
LYKTSENSOR (for berørte
versjoner/markeder)
KURVELYS (for versjoner/markeder
der dette er tilgjengelig)
REGNSENSOR (for berørte
versjoner/markeder)
ENABLE / TRIP DATA B
(AKTIVERING / DATA TRIP B)
SET TIME (SETT KLOKKEN)
SET DATE (INNSTILL DATO)
STARTSIDE (for berørte versjoner/
markeder)
AUTOCLOSE (AUTOMATISK
SENTRALLÅS NÅR BILEN ER I
BEVEGELSE)
MÅLEENHET
LANGUAGE (SPRÅK)
BUZZER VOLUME (Volum varsler)
SETEBELTE-SIGNAL
SERVICE
KOLLISJONSPUTE/
KOLLISJONSPUTE PASSASJER (for
versjoner/markeder hvor dette er
tilgjengelig)
KJØRELYS (for versjoner/markeder
der dette er tilgjengelig)
CITY BRAKE C./COLLISION
MITIGATION (for versjoner/markeder
der dette er tilgjengelig)
RESET DEKK (for versjoner/
markeder der dette er tilgjengelig)
EXIT MENU (Utgang Meny)
KJØREKOMPUTER
Med "Kjørecomputeren" kan man se
verdier om bilens driftsstatus med
tenningslåsen på MAR.
Denne funksjonen består av to separate
turer, "Trip A" og "Trip B". De vil
overvåke kjøretøyets "komplette misjon"
(kjøring) uavhengig av hverandre.
58F0Y0777C
45

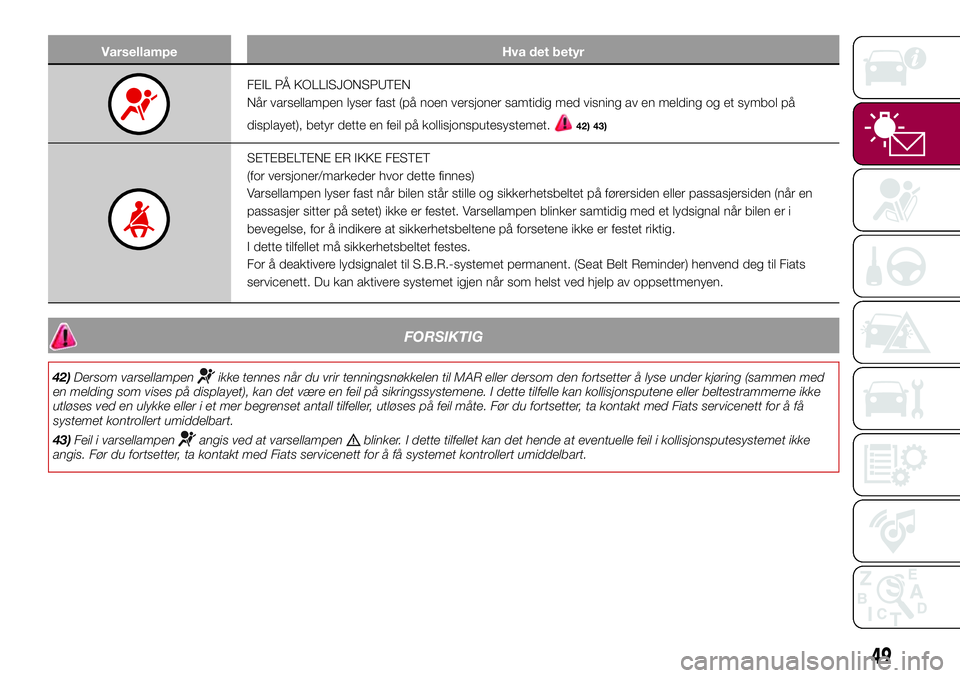

Varsellampe Hva det betyr
FEIL PÅ KOLLISJONSPUTEN
Når varsellampen lyser fast (på noen versjoner samtidig med visning av en melding og et symbol på
displayet), betyr dette en feil på kollisjonsputesystemet.
42) 43)
SETEBELTENE ER IKKE FESTET
(for versjoner/markeder hvor dette finnes)
Varsellampen lyser fast når bilen står stille og sikkerhetsbeltet på førersiden eller passasjersiden (når en
passasjer sitter på setet) ikke er festet. Varsellampen blinker samtidig med et lydsignal når bilen er i
bevegelse, for å indikere at sikkerhetsbeltene på forsetene ikke er festet riktig.
I dette tilfellet må sikkerhetsbeltet festes.
For å deaktivere lydsignalet til S.B.R.-systemet permanent. (Seat Belt Reminder) henvend deg til Fiats
servicenett. Du kan aktivere systemet igjen når som helst ved hjelp av oppsettmenyen.
FORSIKTIG
42)Dersom varsellampenikke tennes når du vrir tenningsnøkkelen til MAR eller dersom den fortsetter å lyse under kjøring (sammen med
en melding som vises på displayet), kan det være en feil på sikringssystemene. I dette tilfelle kan kollisjonsputene eller beltestrammerne ikke
utløses ved en ulykke eller i et mer begrenset antall tilfeller, utløses på feil måte. Før du fortsetter, ta kontakt med Fiats servicenett for å få
systemet kontrollert umiddelbart.
43)Feil i varsellampen
angis ved at varsellampenblinker. I dette tilfellet kan det hende at eventuelle feil i kollisjonsputesystemet ikke
angis. Før du fortsetter, ta kontakt med Fiats servicenett for å få systemet kontrollert umiddelbart.
49

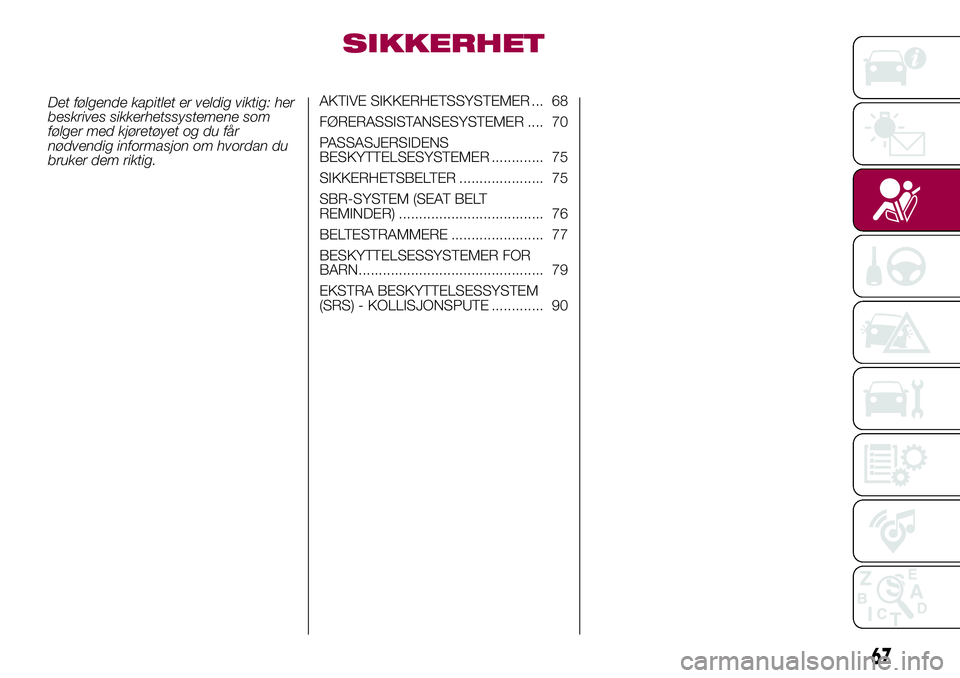

SIKKERHET
Det følgende kapitlet er veldig viktig: her
beskrives sikkerhetssystemene som
følger med kjøretøyet og du får
nødvendig informasjon om hvordan du
bruker dem riktig.AKTIVE SIKKERHETSSYSTEMER ... 68
FØRERASSISTANSESYSTEMER .... 70
PASSASJERSIDENS
BESKYTTELSESYSTEMER ............. 75
SIKKERHETSBELTER ..................... 75
SBR-SYSTEM (SEAT BELT
REMINDER) .................................... 76
BELTESTRAMMERE ....................... 77
BESKYTTELSESSYSTEMER FOR
BARN.............................................. 79
EKSTRA BESKYTTELSESSYSTEM
(SRS) - KOLLISJONSPUTE ............. 90
67

Aktivering av systemet: trykk på
knappen T+ fig. 61 (LED-lampen på
knappen tennes og en tilhørende
melding vises på displayet). Systemet
griper inn når hastigheten er under
30 km/t: dersom denne hastigheten
overskrides vil det automatisk
deaktiveres (LED-lampen på knappen
forblir tent) og den aktiveres på nytt
med en gang hastigheten synker under
grensen på 30 km/t.
Deaktivering av systemet: for å
deaktivere systemet, trykk igjen på
knappen T+ med en gang det
aktiveres.SYSTEMET CITY BRAKE
CONTROL - "Collision
Mitigation”
(for versjoner/markeder hvor dette
finnes)
64) 65) 66) 67) 68)
36) 37) 38) 39) 40) 41) 42) 43)
Dette er et hjelpesystem ved kjøring,
som består av en lasersensor plassert
på øvre del av frontruten fig. 62, som
kan oppdage kjøretøy som er rett foran
bilen.
Ved nær forestående kollisjon, griper
systemet inn automatisk ved å bremse
bilen for å unngå sammenstøt eller
redusere effektene.
Systemet er kun aktivt hvis:
startnøkkelen vridd i posisjon
MAR;
bilens hastighet er mellom 5
km/t og 30 km/t;
er satt i et forovergir;
sikkerhetsbeltene i forsetene er
festet.
Det er mulig å deaktivere systemet (og
deretter aktivere det), ved å gå inn i
setup-menyen på displayet.
Systemet griper inn i situasjoner der det
er risiko for nært forestående kollisjon,
og føreren ikke har trykket på
bremsepedalen i tide.
Dersom systemet oppdager en risiko
for sammenstøt med kjøretøyet foran,
kan dette eventuelt føre til at bilen
nødbremser.
Dersom føreren ikke gjør noe for å
unngå sammenstøtet, kan systemet
senke farten på bilen for å forberede
bilen på en mulig kollisjon.
Versjoner utstyrt med systemet
Start&Stop: etter et inngrep av
automatisk bremsing vil systemet
Start&Stop aktiveres.
Versjoner utstyrt med manuell
girkasse: etter en automatisk
bremsing, kan motoren stoppe, med
mindre føreren trår inn clutch-pedalen.
Versjoner utstyrt med Dualogic
automatisk gir(for versjoner/markeder
der dette er tilgjengelig): etter
bremsingen vil giret stå i det sist
memorerte giret.
61F0Y0248C
62F0Y0200C
71

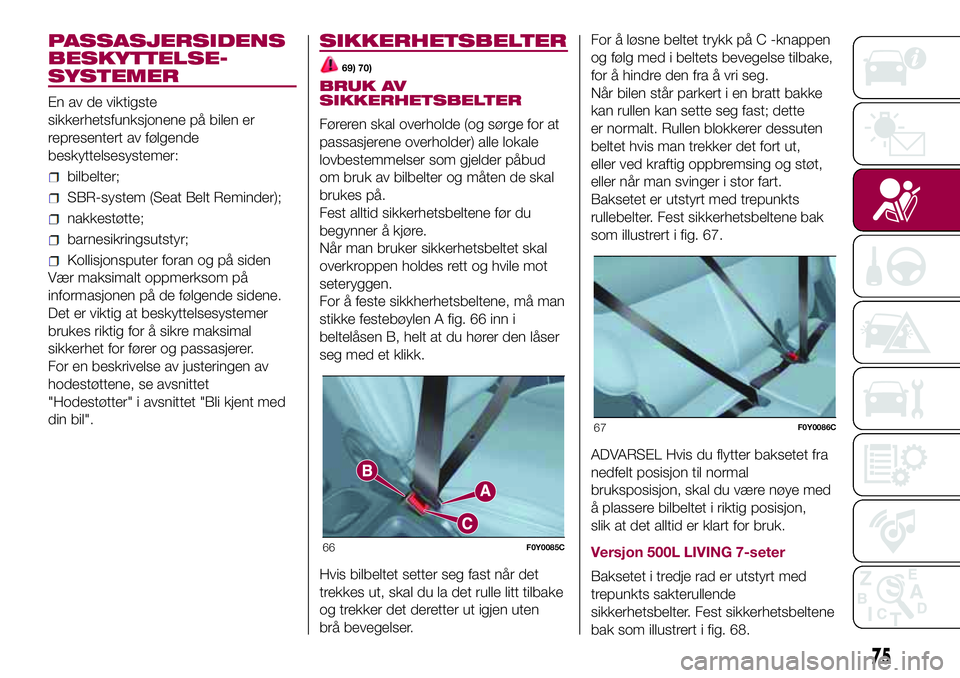

PASSASJERSIDENS
BESKYTTELSE-
SYSTEMER
En av de viktigste
sikkerhetsfunksjonene på bilen er
representert av følgende
beskyttelsesystemer:
bilbelter;
SBR-system (Seat Belt Reminder);
nakkestøtte;
barnesikringsutstyr;
Kollisjonsputer foran og på siden
Vær maksimalt oppmerksom på
informasjonen på de følgende sidene.
Det er viktig at beskyttelsesystemer
brukes riktig for å sikre maksimal
sikkerhet for fører og passasjerer.
For en beskrivelse av justeringen av
hodestøttene, se avsnittet
"Hodestøtter" i avsnittet "Bli kjent med
din bil".
SIKKERHETSBELTER
69) 70)
BRUK AV
SIKKERHETSBELTER
Føreren skal overholde (og sørge for at
passasjerene overholder) alle lokale
lovbestemmelser som gjelder påbud
om bruk av bilbelter og måten de skal
brukes på.
Fest alltid sikkerhetsbeltene før du
begynner å kjøre.
Når man bruker sikkerhetsbeltet skal
overkroppen holdes rett og hvile mot
seteryggen.
For å feste sikkherhetsbeltene, må man
stikke festebøylen A fig. 66 inn i
beltelåsen B, helt at du hører den låser
seg med et klikk.
Hvis bilbeltet setter seg fast når det
trekkes ut, skal du la det rulle litt tilbake
og trekker det deretter ut igjen uten
brå bevegelser.For å løsne beltet trykk på C -knappen
og følg med i beltets bevegelse tilbake,
for å hindre den fra å vri seg.
Når bilen står parkert i en bratt bakke
kan rullen kan sette seg fast; dette
er normalt. Rullen blokkerer dessuten
beltet hvis man trekker det fort ut,
eller ved kraftig oppbremsing og støt,
eller når man svinger i stor fart.
Baksetet er utstyrt med trepunkts
rullebelter. Fest sikkerhetsbeltene bak
som illustrert i fig. 67.
ADVARSEL Hvis du flytter baksetet fra
nedfelt posisjon til normal
bruksposisjon, skal du være nøye med
å plassere bilbeltet i riktig posisjon,
slik at det alltid er klart for bruk.
Versjon 500L LIVING 7-seter
Baksetet i tredje rad er utstyrt med
trepunkts sakterullende
sikkerhetsbelter. Fest sikkerhetsbeltene
bak som illustrert i fig. 68.
66F0Y0085C
67F0Y0086C
75

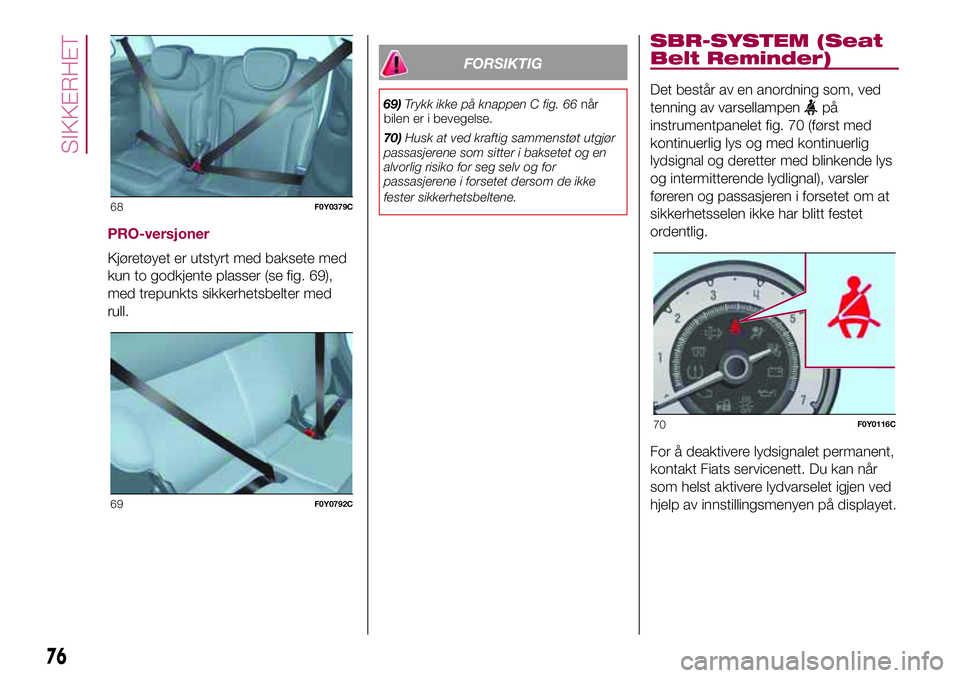

PRO-versjoner
Kjøretøyet er utstyrt med baksete med
kun to godkjente plasser (se fig. 69),
med trepunkts sikkerhetsbelter med
rull.
FORSIKTIG
69)Trykk ikke på knappen C fig. 66når
bilen er i bevegelse.
70)Husk at ved kraftig sammenstøt utgjør
passasjerene som sitter i baksetet og en
alvorlig risiko for seg selv og for
passasjerene i forsetet dersom de ikke
fester sikkerhetsbeltene.
SBR-SYSTEM (Seat
Belt Reminder)
Det består av en anordning som, ved
tenning av varsellampen
på
instrumentpanelet fig. 70 (først med
kontinuerlig lys og med kontinuerlig
lydsignal og deretter med blinkende lys
og intermitterende lydlignal), varsler
føreren og passasjeren i forsetet om at
sikkerhetsselen ikke har blitt festet
ordentlig.
For å deaktivere lydsignalet permanent,
kontakt Fiats servicenett. Du kan når
som helst aktivere lydvarselet igjen ved
hjelp av innstillingsmenyen på displayet.
68F0Y0379C
69F0Y0792C
70F0Y0116C
76
SIKKERHET

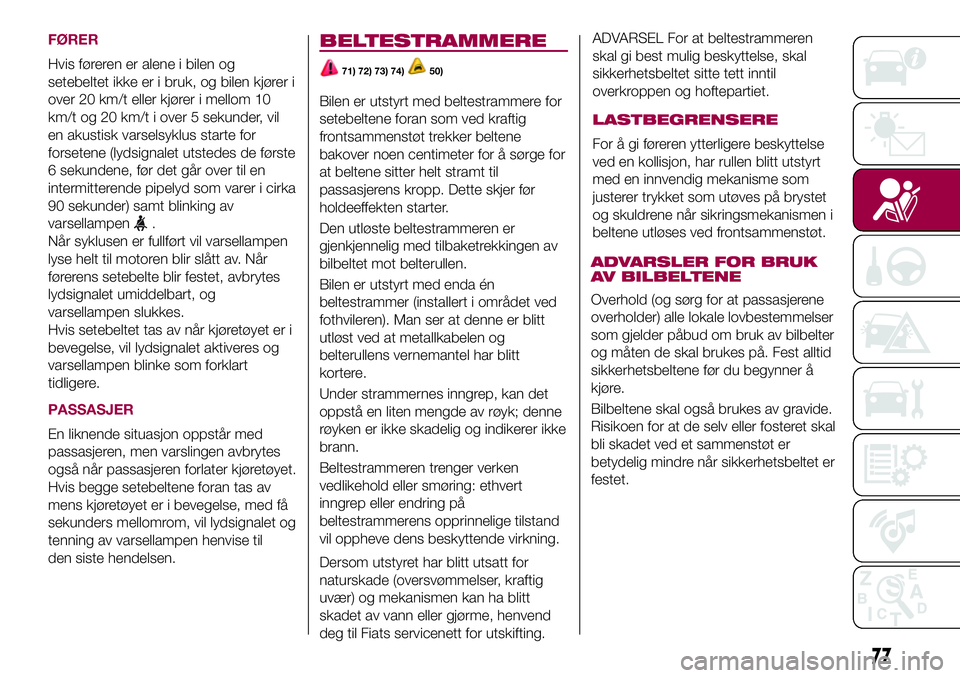

FØRER
Hvis føreren er alene i bilen og
setebeltet ikke er i bruk, og bilen kjører i
over 20 km/t eller kjører i mellom 10
km/t og 20 km/t i over 5 sekunder, vil
en akustisk varselsyklus starte for
forsetene (lydsignalet utstedes de første
6 sekundene, før det går over til en
intermitterende pipelyd som varer i cirka
90 sekunder) samt blinking av
varsellampen
.
Når syklusen er fullført vil varsellampen
lyse helt til motoren blir slått av. Når
førerens setebelte blir festet, avbrytes
lydsignalet umiddelbart, og
varsellampen slukkes.
Hvis setebeltet tas av når kjøretøyet er i
bevegelse, vil lydsignalet aktiveres og
varsellampen blinke som forklart
tidligere.
PASSASJER
En liknende situasjon oppstår med
passasjeren, men varslingen avbrytes
også når passasjeren forlater kjøretøyet.
Hvis begge setebeltene foran tas av
mens kjøretøyet er i bevegelse, med få
sekunders mellomrom, vil lydsignalet og
tenning av varsellampen henvise til
den siste hendelsen.
BELTESTRAMMERE
71) 72) 73) 74)50)
Dersom utstyret har blitt utsatt for
naturskade (oversvømmelser, kraftig
uvær) og mekanismen kan ha blitt
skadet av vann eller gjørme, henvend
deg til Fiats servicenett for utskifting.ADVARSLER FOR BRUK
AV BILBELTENE
77
Bilen er utstyrt med beltestrammere for
setebeltene foran som ved kraftig
frontsammenstøt trekker beltene
bakover noen centimeter for å sørge for
at beltene sitter helt stramt til
passasjerens kropp. Dette skjer før
holdeeffekten starter.
Den utløste beltestrammeren er
gjenkjennelig med tilbaketrekkingen av
bilbeltet mot belterullen.
Bilen er utstyrt med enda én
beltestrammer (installert i området ved
fothvileren). Man ser at denne er blitt
utløst ved at metallkabelen og
belterullens vernemantel har blitt
kortere.
Under strammernes inngrep, kan det
oppstå en liten mengde av røyk; denne
røyken er ikke skadelig og indikerer ikke
brann.
Beltestrammeren trenger verken
vedlikehold eller smøring: ethvert
inngrep eller endring på
beltestrammerens opprinnelige tilstand
vil oppheve dens beskyttende virkning.
ADVARSEL For at beltestrammeren
skal gi best mulig beskyttelse, skal
sikkerhetsbeltet sitte tett inntil
overkroppen og hoftepartiet.
LASTBEGRENSERE
For å gi føreren ytterligere beskyttelse
ved en kollisjon, har rullen blitt utstyrt
med en innvendig mekanisme som
justerer trykket som utøves på brystet
og skuldrene når sikringsmekanismen i
beltene utløses ved frontsammenstøt.
Overhold (og sørg for at passasjerene
overholder) alle lokale lovbestemmelser
som gjelder påbud om bruk av bilbelter
og måten de skal brukes på. Fest alltid
sikkerhetsbeltene før du begynner å
kjøre.
Bilbeltene skal også brukes av gravide.
Risikoen for at de selv eller fosteret skal
bli skadet ved et sammenstøt er
betydelig mindre når sikkerhetsbeltet er
festet.

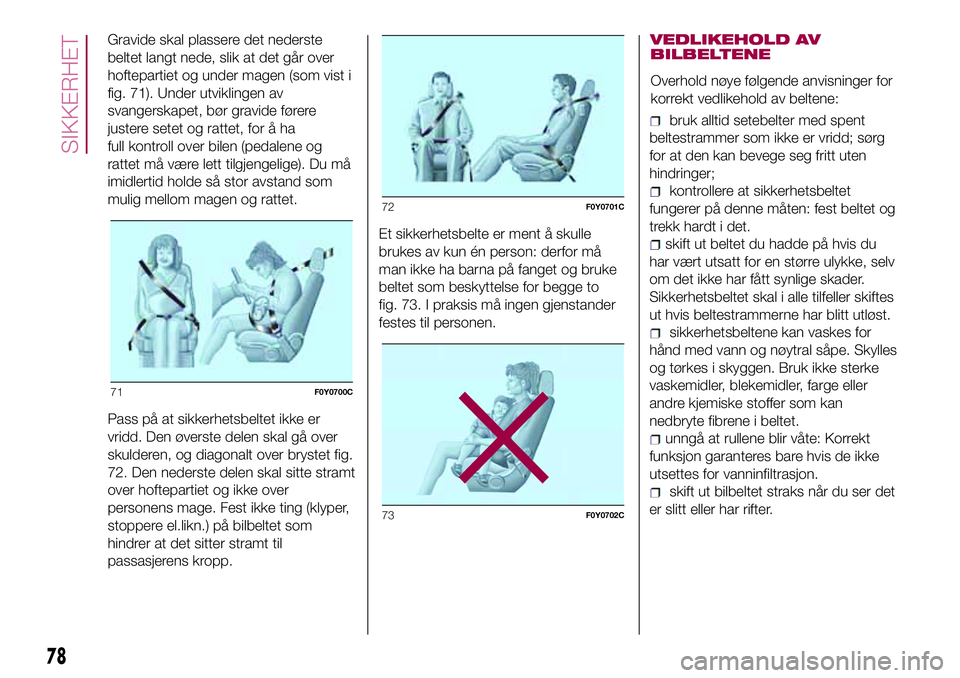

Gravide skal plassere det nederste
beltet langt nede, slik at det går over
hoftepartiet og under magen (som vist i
fig. 71). Under utviklingen av
svangerskapet, bør gravide førere
justere setet og rattet, for å ha
full kontroll over bilen (pedalene og
rattet må være lett tilgjengelige). Du må
imidlertid holde så stor avstand som
mulig mellom magen og rattet.
Pass på at sikkerhetsbeltet ikke er
vridd. Den øverste delen skal gå over
skulderen, og diagonalt over brystet fig.
72. Den nederste delen skal sitte stramt
over hoftepartiet og ikke over
personens mage. Fest ikke ting (klyper,
stoppere el.likn.) på bilbeltet som
hindrer at det sitter stramt til
passasjerens kropp.Et sikkerhetsbelte er ment å skulle
brukes av kun én person: derfor må
man ikke ha barna på fanget og bruke
beltet som beskyttelse for begge to
fig. 73. I praksis må ingen gjenstander
festes til personen.VEDLIKEHOLD AV
BILBELTENE
71F0Y0700C
72F0Y0701C
73F0Y0702C
78
SIKKERHET
Overhold nøye følgende anvisninger for
korrekt vedlikehold av beltene:
bruk alltid setebelter med spent
beltestrammer som ikke er vridd; sørg
for at den kan bevege seg fritt uten
hindringer;
kontrollere at sikkerhetsbeltet
fungerer på denne måten: fest beltet og
trekk hardt i det.
skift ut beltet du hadde på hvis du
har vært utsatt for en større ulykke, selv
om det ikke har fått synlige skader.
Sikkerhetsbeltet skal i alle tilfeller skiftes
ut hvis beltestrammerne har blitt utløst.
sikkerhetsbeltene kan vaskes for
hånd med vann og nøytral såpe. Skylles
og tørkes i skyggen. Bruk ikke sterke
vaskemidler, blekemidler, farge eller
andre kjemiske stoffer som kan
nedbryte fibrene i beltet.
unngå at rullene blir våte: Korrekt
funksjon garanteres bare hvis de ikke
utsettes for vanninfiltrasjon.
skift ut bilbeltet straks når du ser det
er slitt eller har rifter.
