2018 FIAT 124 SPIDER Drift- och underhållshandbok (in Swedish)

SPEGLAR
UTVÄNDIGA SPEGLAR
37)
Vidvinkelspegel på förarsidan
Vidvinkelspegeln har två kurvaturer på
ytan som separeras av en regionsgräns
1 bild 13 i yttre och inre regioner.
Den inre regionen är en konvex spegel
av standardsnitt medan den yttre
regionen möjliggör ett vidare synfält
inom samma svep. Denna kombination
gör det möjligt att göra säkrare filbyten.
Objekten som syns i den yttre regionen
är faktiskt längre bort än de i den inre
regionen.
INVÄNDIG DAG-/
NATTSPEGEL
39)
Justering av backspegel
Innan du kör ska du justera
backspegeln bild 14 så att din vy
genom bakrutan blir centrerad.Minska bländning från strålkastare
Justera spegeln med dag-/nattspaken i
dagläge.
Tryck fram avbländningsspaken 1
bild 15 när du kör på dagen (läge A).
Dra den bakåt för att minska bländning
från strålkastare på fordon som ligger
bakom (läge B).
1304060101-12A-001
1404060102-ADJ-0011504060102-MAN-002
23

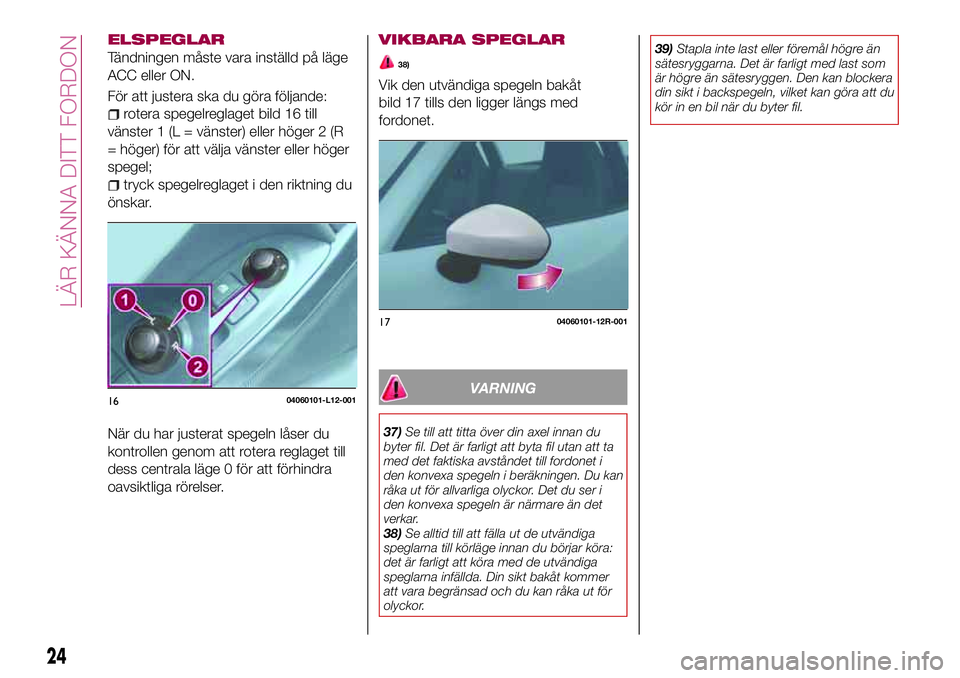

ELSPEGLAR
Tändningen måste vara inställd på läge
ACC eller ON.
För att justera ska du göra följande:
rotera spegelreglaget bild 16 till
vänster 1 (L = vänster) eller höger 2 (R
= höger) för att välja vänster eller höger
spegel;
tryck spegelreglaget i den riktning du
önskar.
När du har justerat spegeln låser du
kontrollen genom att rotera reglaget till
dess centrala läge 0 för att förhindra
oavsiktliga rörelser.
VIKBARA SPEGLAR
38)
Vik den utvändiga spegeln bakåt
bild 17 tills den ligger längs med
fordonet.
VARNING
37)Se till att titta över din axel innan du
byter fil. Det är farligt att byta fil utan att ta
med det faktiska avståndet till fordonet i
den konvexa spegeln i beräkningen. Du kan
råka ut för allvarliga olyckor. Det du ser i
den konvexa spegeln är närmare än det
verkar.
38)Se alltid till att fälla ut de utvändiga
speglarna till körläge innan du börjar köra:
det är farligt att köra med de utvändiga
speglarna infällda. Din sikt bakåt kommer
att vara begränsad och du kan råka ut för
olyckor.39)Stapla inte last eller föremål högre än
sätesryggarna. Det är farligt med last som
är högre än sätesryggen. Den kan blockera
din sikt i backspegeln, vilket kan göra att du
kör in en bil när du byter fil.
1604060101-L12-001
1704060101-12R-001
24
LÄR KÄNNA DITT FORDON

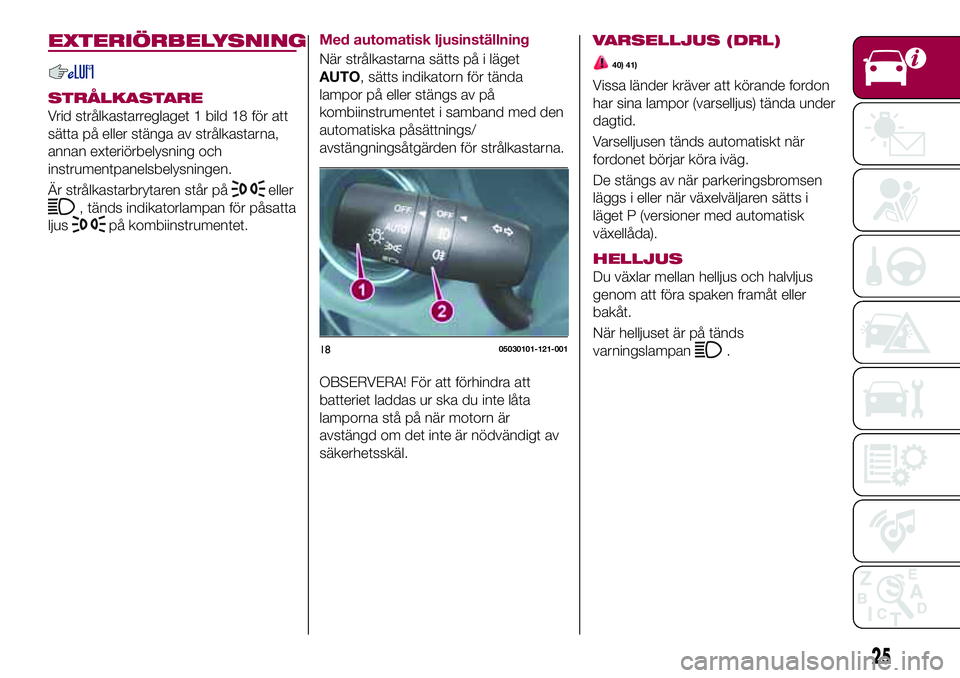

EXTERIÖRBELYSNING
STRÅLKASTARE
Vrid strålkastarreglaget 1 bild 18 för att
sätta på eller stänga av strålkastarna,
annan exteriörbelysning och
instrumentpanelsbelysningen.
Är strålkastarbrytaren står på
eller
, tänds indikatorlampan för påsatta
ljus
på kombiinstrumentet.Med automatisk ljusinställning
När strålkastarna sätts på i läget
AUTO, sätts indikatorn för tända
lampor på eller stängs av på
kombiinstrumentet i samband med den
automatiska påsättnings/
avstängningsåtgärden för strålkastarna.
OBSERVERA! För att förhindra att
batteriet laddas ur ska du inte låta
lamporna stå på när motorn är
avstängd om det inte är nödvändigt av
säkerhetsskäl.
1805030101-121-001
25
VARSELLJUS (DRL)
40) 41)
Vissa länder kräver att körande fordon
har sina lampor (varselljus) tända under
dagtid.
Varselljusen tänds automatiskt när
fordonet börjar köra iväg.
De stängs av när parkeringsbromsen
läggs i eller när växelväljaren sätts i
läget P (versioner med automatisk
växellåda).
HELLJUS
Du växlar mellan helljus och halvljus
genom att föra spaken framåt eller
bakåt.
När helljuset är på tänds
varningslampan
.

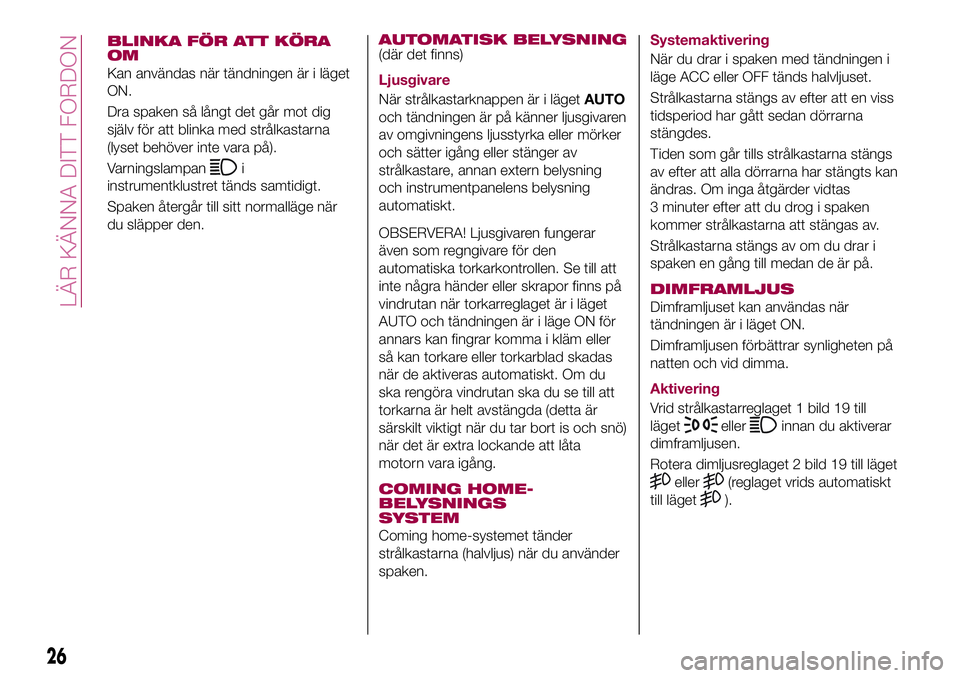

BLINKA FÖR ATT KÖRA
OM
Kan användas när tändningen är i läget
ON.
Dra spaken så långt det går mot dig
själv för att blinka med strålkastarna
(lyset behöver inte vara på).
Varningslampan
i
instrumentklustret tänds samtidigt.
Spaken återgår till sitt normalläge när
du släpper den.
AUTOMATISK BELYSNING(där det finns)
Ljusgivare
När strålkastarknappen är i lägetAUTO
och tändningen är på känner ljusgivaren
av omgivningens ljusstyrka eller mörker
och sätter igång eller stänger av
strålkastare, annan extern belysning
och instrumentpanelens belysning
automatiskt.
OBSERVERA! Ljusgivaren fungerar
även som regngivare för den
automatiska torkarkontrollen. Se till att
inte några händer eller skrapor finns på
vindrutan när torkarreglaget är i läget
AUTO och tändningen är i läge ON för
annars kan fingrar komma i kläm eller
så kan torkare eller torkarblad skadas
när de aktiveras automatiskt. Om du
ska rengöra vindrutan ska du se till att
torkarna är helt avstängda (detta är
särskilt viktigt när du tar bort is och snö)
när det är extra lockande att låta
motorn vara igång.
COMING HOME-
BELYSNINGS
SYSTEM
Coming home-systemet tänder
strålkastarna (halvljus) när du använder
spaken.Systemaktivering
När du drar i spaken med tändningen i
läge ACC eller OFF tänds halvljuset.
Strålkastarna stängs av efter att en viss
tidsperiod har gått sedan dörrarna
stängdes.
Tiden som går tills strålkastarna stängs
av efter att alla dörrarna har stängts kan
ändras. Om inga åtgärder vidtas
3 minuter efter att du drog i spaken
kommer strålkastarna att stängas av.
Strålkastarna stängs av om du drar i
spaken en gång till medan de är på.
DIMFRAMLJUS
Dimframljuset kan användas när
tändningen är i läget ON.
Dimframljusen förbättrar synligheten på
natten och vid dimma.
Aktivering
Vrid strålkastarreglaget 1 bild 19 till
läget
ellerinnan du aktiverar
dimframljusen.
Rotera dimljusreglaget 2 bild 19 till läget
eller(reglaget vrids automatiskt
till läget
).
26
LÄR KÄNNA DITT FORDON

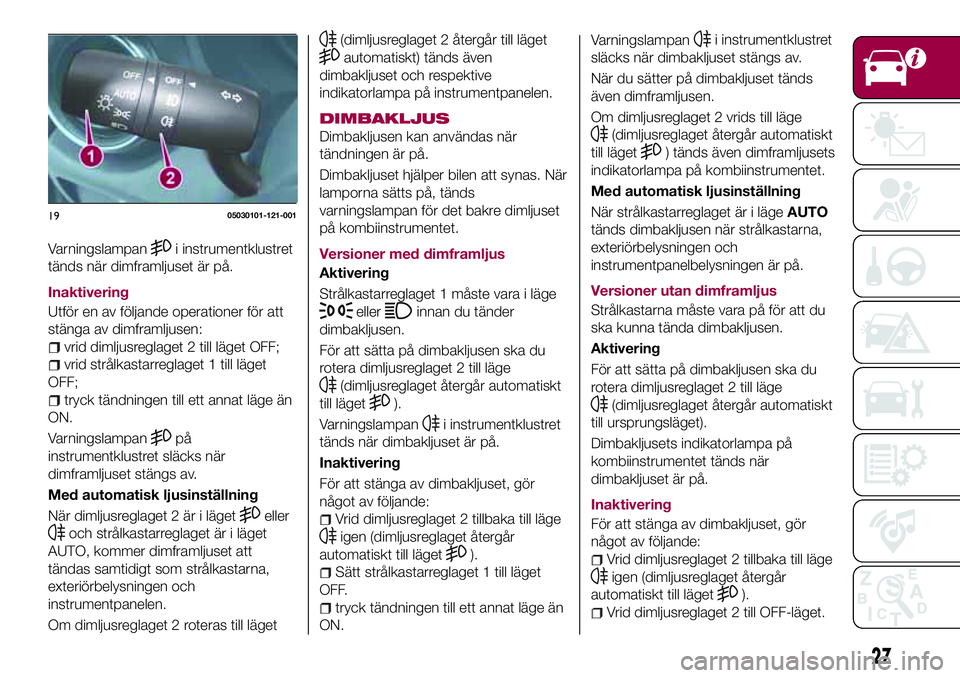

Varningslampani instrumentklustret
tänds när dimframljuset är på.
Inaktivering
Utför en av följande operationer för att
stänga av dimframljusen:
vrid dimljusreglaget 2 till läget OFF;
vrid strålkastarreglaget 1 till läget
OFF;
tryck tändningen till ett annat läge än
ON.
Varningslampan
på
instrumentklustret släcks när
dimframljuset stängs av.
Med automatisk ljusinställning
När dimljusreglaget 2 är i läget
eller
och strålkastarreglaget är i läget
AUTO, kommer dimframljuset att
tändas samtidigt som strålkastarna,
exteriörbelysningen och
instrumentpanelen.
Om dimljusreglaget 2 roteras till läget
(dimljusreglaget 2 återgår till läget
automatiskt) tänds även
dimbakljuset och respektive
indikatorlampa på instrumentpanelen.
DIMBAKLJUS
Dimbakljusen kan användas när
tändningen är på.
Dimbakljuset hjälper bilen att synas. När
lamporna sätts på, tänds
varningslampan för det bakre dimljuset
på kombiinstrumentet.
Versioner med dimframljus
Aktivering
Strålkastarreglaget 1 måste vara i läge
ellerinnan du tänder
dimbakljusen.
För att sätta på dimbakljusen ska du
rotera dimljusreglaget 2 till läge
(dimljusreglaget återgår automatiskt
till läget
).
Varningslampan
i instrumentklustret
tänds när dimbakljuset är på.
Inaktivering
För att stänga av dimbakljuset, gör
något av följande:
Vrid dimljusreglaget 2 tillbaka till läge
igen (dimljusreglaget återgår
automatiskt till läget
).
Sätt strålkastarreglaget 1 till läget
OFF.
tryck tändningen till ett annat läge än
ON.Varningslampan
i instrumentklustret
släcks när dimbakljuset stängs av.
När du sätter på dimbakljuset tänds
även dimframljusen.
Om dimljusreglaget 2 vrids till läge
(dimljusreglaget återgår automatiskt
till läget
) tänds även dimframljusets
indikatorlampa på kombiinstrumentet.
Med automatisk ljusinställning
När strålkastarreglaget är i lägeAUTO
tänds dimbakljusen när strålkastarna,
exteriörbelysningen och
instrumentpanelbelysningen är på.
Versioner utan dimframljus
Strålkastarna måste vara på för att du
ska kunna tända dimbakljusen.
Aktivering
För att sätta på dimbakljusen ska du
rotera dimljusreglaget 2 till läge
(dimljusreglaget återgår automatiskt
till ursprungsläget).
Dimbakljusets indikatorlampa på
kombiinstrumentet tänds när
dimbakljuset är på.
Inaktivering
För att stänga av dimbakljuset, gör
något av följande:
Vrid dimljusreglaget 2 tillbaka till läge
igen (dimljusreglaget återgår
automatiskt till läget
).
Vrid dimljusreglaget 2 till OFF-läget.
1905030101-121-001
27

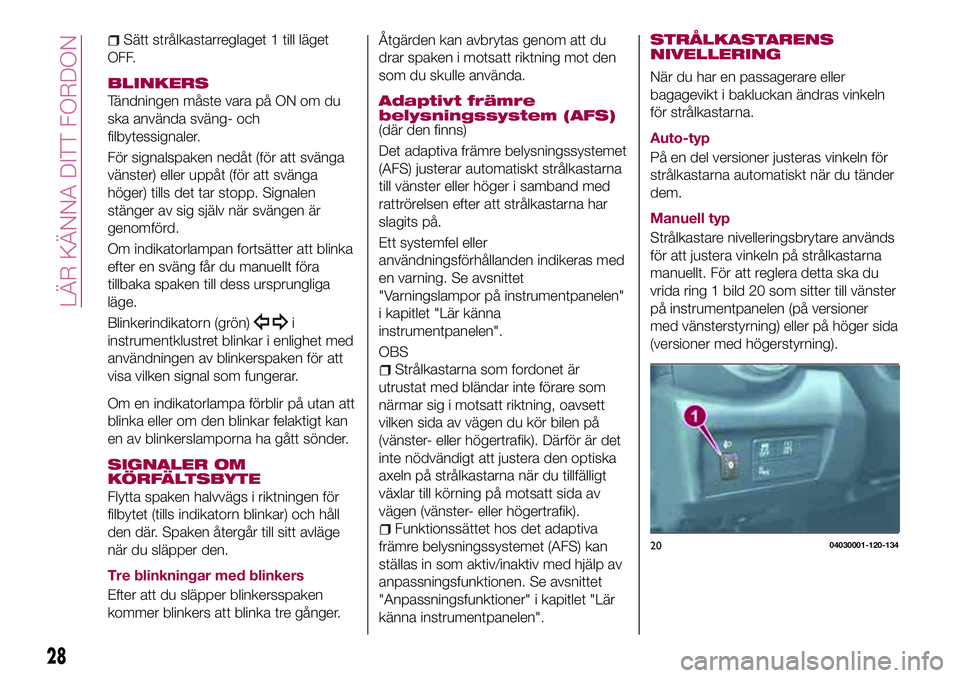

Sätt strålkastarreglaget 1 till läget
OFF.
BLINKERS
Tändningen måste vara på ON om du
ska använda sväng- och
filbytessignaler.
För signalspaken nedåt (för att svänga
vänster) eller uppåt (för att svänga
höger) tills det tar stopp. Signalen
stänger av sig själv när svängen är
genomförd.
Om indikatorlampan fortsätter att blinka
efter en sväng får du manuellt föra
tillbaka spaken till dess ursprungliga
läge.
Blinkerindikatorn (grön)
i
instrumentklustret blinkar i enlighet med
användningen av blinkerspaken för att
visa vilken signal som fungerar.
Om en indikatorlampa förblir på utan att
blinka eller om den blinkar felaktigt kan
en av blinkerslamporna ha gått sönder.
SIGNALER OM
KÖRFÄLTSBYTE
Flytta spaken halvvägs i riktningen för
filbytet (tills indikatorn blinkar) och håll
den där. Spaken återgår till sitt avläge
när du släpper den.
Tre blinkningar med blinkers
Efter att du släpper blinkersspaken
kommer blinkers att blinka tre gånger.Åtgärden kan avbrytas genom att du
drar spaken i motsatt riktning mot den
som du skulle använda.
Adaptivt främre
belysningssystem (AFS)
(där den finns)
Det adaptiva främre belysningssystemet
(AFS) justerar automatiskt strålkastarna
till vänster eller höger i samband med
rattrörelsen efter att strålkastarna har
slagits på.
Ett systemfel eller
användningsförhållanden indikeras med
en varning. Se avsnittet
"Varningslampor på instrumentpanelen"
i kapitlet "Lär känna
instrumentpanelen".
OBS
Strålkastarna som fordonet är
utrustat med bländar inte förare som
närmar sig i motsatt riktning, oavsett
vilken sida av vägen du kör bilen på
(vänster- eller högertrafik). Därför är det
inte nödvändigt att justera den optiska
axeln på strålkastarna när du tillfälligt
växlar till körning på motsatt sida av
vägen (vänster- eller högertrafik).
Funktionssättet hos det adaptiva
främre belysningssystemet (AFS) kan
ställas in som aktiv/inaktiv med hjälp av
anpassningsfunktionen. Se avsnittet
"Anpassningsfunktioner" i kapitlet "Lär
känna instrumentpanelen".
STRÅLKASTARENS
NIVELLERING
När du har en passagerare eller
bagagevikt i bakluckan ändras vinkeln
för strålkastarna.
Auto-typ
På en del versioner justeras vinkeln för
strålkastarna automatiskt när du tänder
dem.
Manuell typ
Strålkastare nivelleringsbrytare används
för att justera vinkeln på strålkastarna
manuellt. För att reglera detta ska du
vrida ring 1 bild 20 som sitter till vänster
på instrumentpanelen (på versioner
med vänsterstyrning) eller på höger sida
(versioner med högerstyrning).
2004030001-120-134
28
LÄR KÄNNA DITT FORDON

Välj rätt strålkastarvinkel i följande tabell:
Framsäte
Last Reglageläge
Förare Passagerare
X——0
XX—1
XXX2
X—X 3
29

VARNING
40)Varselljusen är ett alternativ till halvljus
när du kör i ett land där det är obligatoriskt
att ha lamporna tända på dagtid. Där det
inte är obligatoriskt är det tillåtet att köra
med varselljus på dagtid.
41)Varselljus får inte ersätta halvljus när du
kör på kvällstid eller genom tunnlar.
Användning av varselljus styrs av den
motorvägsnorm som råder i det land du
kör i. Följ alla lagstadgade krav.
VINDRUTETORKARE/-
SPOLARE
42) 43) 44)
8) 9) 10) 11)
Tändningen måste vara på ON om du
ska använda torkarna.
VINDRUTETORKARE
Starta torkarna 1 bild 21 genom att
trycka spaken uppåt eller nedåt.
Med intervalltorkare
Reglagelägen:
ellerMIST: drift när du drar
spaken uppåt;
OFF: stopp;
---ellerINT: intervalldrift;
—ellerLO: drift på låg hastighet;
=ellerHI: drift på hög hastighet.Intervalltorkare med variabel
hastighet
Ställ in spaken på det intervalläget och
välj intervalltid genom att rotera ringen
1.
Med automatisk torkarkontroll
Reglagelägen:
ellerMIST: drift när du drar
spaken uppåt;
OFF: stopp;
AUTO: drift med automatisk kontroll;
—ellerLO: drift på låg hastighet;
=ellerHI: drift på hög hastighet.
Automatisk torkarkontroll
När torkarspaken är i lägetAUTO
känner regngivaren av mängden regn
som träffar vindrutan och startar eller
stänger av torkarna automatiskt
(av/intervall/låg hastighet/hög
hastighet).
Justering av regngivarens
känslighet
Regngivarens känslighet kan justeras
genom att du vrider på reglaget på
torkarspaken.
Från det centrala läget (normal), rotera
reglaget 1 bild 21 nedåt för högre
känslighet (+) (snabbare respons) eller
rotera det uppåt för mindre känslighet
(-) (långsammare respons).
När torkarspaken är i lägetAUTOoch
2105030101-122-001
30
LÄR KÄNNA DITT FORDON
