2018 Abarth 500 ESP

ATTENTION
39)Quand l'ABS intervient, et que l'on
perçoit les pulsations de la pédale de frein,
ne pas diminuer la pression exercée,
mais appuyer à fond sur la pédale sans
crainte ; il sera ainsi possible d'obtenir une
distance de freinage optimale compte
tenu des conditions de la chaussée.
40)Pour avoir le maximum d'efficacité du
système de freinage, une période de
stabilisation d'environ 500 km est
nécessaire : pendant cette période, il est
conseillé de ne pas effectuer de freinages
trop brusques, répétés et prolongés.
41)Si l’ABS intervient, cela signifie que l’on
est sur le point d’atteindre la limite
d’adhérence entre les pneus et la
chaussée : il faut ralentir pour adapter la
marche.
42)Le système ABS ne peut pas modifier
les lois naturelles de la physique et ne
peut pas augmenter l'adhérence qui
dépend des conditions de la route.
43)Le système ABS ne peut pas éviter les
accidents, y compris ceux dus à une
vitesse excessive dans un virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
44)Les capacités du système ABS ne
doivent jamais être essayées de façon
irresponsable et dangereuse susceptible
de mettre en danger la sécurité du
conducteur et celle des autres.45)Pour que le système ABS fonctionne
correctement il est indispensable que
les pneus soient de la même marque et du
même type sur toutes les roues, en parfait
état et surtout du type et des dimensions
préconisées.
46)Pendant l'utilisation éventuelle de la
roue de secours type galette (suivant
version), le système ABS continue
de fonctionner. Ne pas oublier cependant
que la roue de secours type galette, dont
les dimensions sont inférieures à celles
du pneu de série, a une adhérence
moindre par rapport aux autres pneus.
47)L’ABS exploite au mieux l'adhérence
disponible, mais il ne peut pas
l'augmenter ; il faut donc être très prudent
sur les chaussées glissantes, sans courir
de risques inutiles.
48)Pour que le système ESC fonctionne
correctement il est indispensable que
les pneus soient de la même marque et du
même type sur toutes les roues, en parfait
état et surtout du type et des dimensions
préconisées.
49)Pendant l'utilisation éventuelle de la
roue de secours type galette, le système
ESC continue de fonctionner. Ne pas
oublier cependant que la roue de secours
type galette, dont les dimensions sont
inférieures à celles du pneu de série, a une
adhérence moindre par rapport aux autres
pneus.50)Les performances du système ESC ne
doivent pas inciter le conducteur à courir
des risques inutiles et injustifiés. La
conduite doit toujours s'adapter aux
conditions de la chaussée, à la visibilité et à
la circulation. La responsabilité de la
sécurité routière incombe donc toujours, et
dans tous les cas, au conducteur.
51)Le système ESC ne peut pas modifier
les lois naturelles de la physique : il ne peut
donc pas augmenter l'adhérence qui
dépend des conditions de la route.
52)Le système ESC ne peut pas
empêcher les accidents, y compris ceux
dus à une vitesse excessive en virage,
à une conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
53)Les capacités du système ESC ne
doivent jamais être testées de manière
irresponsable et dangereuse, pouvant
mettre en danger la sécurité du conducteur
et celle des autres.
54)Le système HH n'est pas un frein de
stationnement, il ne faut donc pas quitter la
voiture sans avoir tiré le frein à main, éteint
le moteur et enclenché la première vitesse
afin d'arrêter la voiture en toute sécurité.
55)Le système HH pourrait ne pas
s'activer dans certaines situations comme
sur de légères pentes (inférieuresà8%),
avec voiture chargée ou avec une
remorque accrochée (suivant version), ce
qui pourrait faire reculer légèrement la
voiture et augmenter le risque d'une
collision avec un autre véhicule ou un objet.
La responsabilité de la sécurité routière
incombe donc toujours, et dans tous les
cas, au conducteur.
65

56)Pour que le système ASR fonctionne
correctement il est indispensable que
les pneus soient de la même marque et du
même type sur toutes les roues, en parfait
état et surtout du type et des dimensions
préconisées.
57)Pendant l'utilisation éventuelle de la
roue de secours type galette (suivant
version), le système ASR continue
de fonctionner. Ne pas oublier cependant
que la roue de secours type galette, dont
les dimensions sont inférieures à celles
du pneu de série, a une adhérence
moindre par rapport aux autres pneus.
58)Le système ASR ne peut pas modifier
les lois naturelles de la physique et ne peut
pas augmenter l'adhérence qui dépend
des conditions de la route.
59)Le système ASR ne peut pas éviter les
accidents, y compris ceux dus à une
vitesse excessive dans un virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
60)Les capacités du système ASR ne
doivent jamais être essayées de façon
irresponsable et dangereuse susceptible
de mettre en danger la sécurité du
conducteur et celle des autres.
61)Les performances du système ASR ne
doivent pas inciter le conducteur à courir
des risques inutiles et injustifiés. La
conduite doit toujours s'adapter aux
conditions de la chaussée, à la visibilité et à
la circulation. La responsabilité de la
sécurité routière incombe donc toujours, et
dans tous les cas, au conducteur.62)Le système PBA n'est pas en mesure
d'augmenter l'adhérence des pneus sur
la route au-delà des limites imposées
par les lois de la physique : il est
indispensable de toujours conduire avec
précaution en fonction des conditions
du manteau routier.
63)Le système PBA n'est pas en mesure
d'éviter des accidents, y compris ceux dus
à une vitesse excessive dans les virages,
à une conduite sur des surfaces faiblement
adhérentes ou bien à l'aquaplaning.
64)Le système PBA constitue une aide à
la conduite : le conducteur ne doit jamais
baisser son attention pendant la conduite.
La responsabilité de la conduite est
toujours confiée au conducteur.
65)Les capacités du système PBA ne
doivent jamais être testées de façon
irresponsable et dangereuse, pouvant
compromettre la sécurité du conducteur,
des autres occupants présents à bord
du véhicule et de tous les autres usagers
de la route.SYSTÈME iTPMS
(indirect Tyre
Pressure
Monitoring System)
(selon le modèle)
DESCRIPTION
La voiture peut être équipée d'un
système de contrôle de la pression des
pneus, appelé iTPMS (indirect Tyre
Pressure Monitoring System), en
mesure de contrôler l’état de gonflage
des pneus au moyen des capteurs
de vitesse de roue.
Pour accéder aux écrans ( fig. 50 - fig.
51) Système iTPMS, appuyer sur le
bouton TRIP.
L'écran fig. 51 apparaîtra uniquement
en cas d'un ou plusieurs pneus
dégonflés.
Pression correcte des pneus
Si la pression de tous les pneus
correspond à la valeur correcte, l'écran
de fig. 50 surgira alors.
Pression des pneus insuffisante
En cas d'un ou plusieurs pneus
dégonflés, le système avertit le
conducteur par l'allumage du témoin
sur le combiné de bord.
Sur l'écran s'affichent les inscriptions
“KO” à côté de pneus fig. 51, doublé
d'un message d'avertissement.
66
SÉCURITÉ

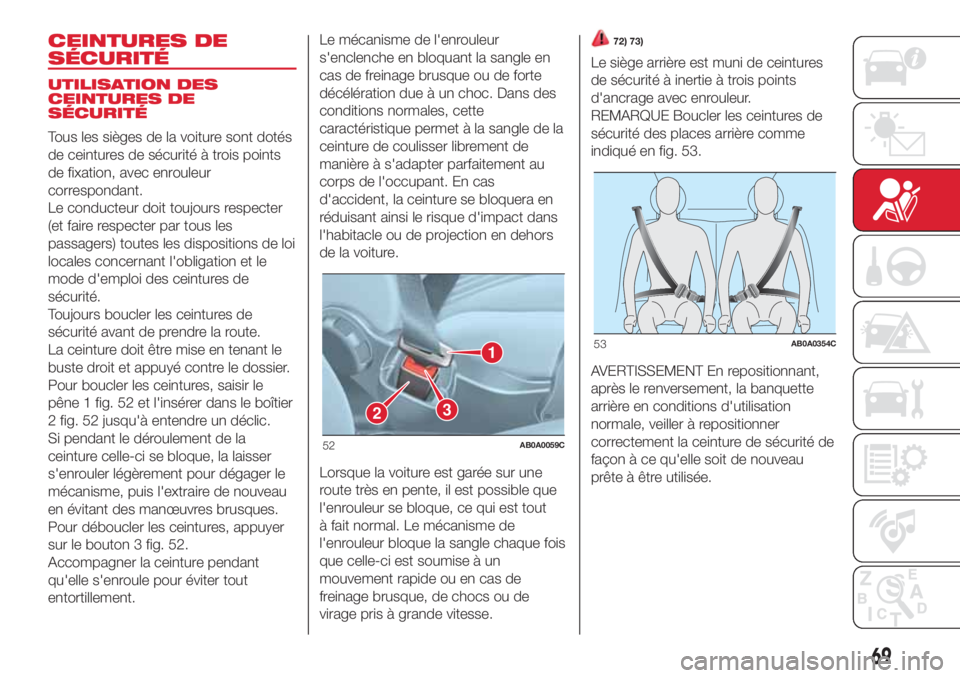

CEINTURES DE
SÉCURITÉ
UTILISATION DES
CEINTURES DE
SÉCURITÉ
Tous les sièges de la voiture sont dotés
de ceintures de sécurité à trois points
de fixation, avec enrouleur
correspondant.
Le conducteur doit toujours respecter
(et faire respecter par tous les
passagers) toutes les dispositions de loi
locales concernant l'obligation et le
mode d'emploi des ceintures de
sécurité.
Toujours boucler les ceintures de
sécurité avant de prendre la route.
La ceinture doit être mise en tenant le
buste droit et appuyé contre le dossier.
Pour boucler les ceintures, saisir le
pêne 1 fig. 52 et l'insérer dans le boîtier
2 fig. 52 jusqu'à entendre un déclic.
Si pendant le déroulement de la
ceinture celle-ci se bloque, la laisser
s'enrouler légèrement pour dégager le
mécanisme, puis l'extraire de nouveau
en évitant des manœuvres brusques.
Pour déboucler les ceintures, appuyer
sur le bouton 3 fig. 52.
Accompagner la ceinture pendant
qu'elle s'enroule pour éviter tout
entortillement.Le mécanisme de l'enrouleur
s'enclenche en bloquant la sangle en
cas de freinage brusque ou de forte
décélération due à un choc. Dans des
conditions normales, cette
caractéristique permet à la sangle de la
ceinture de coulisser librement de
manière à s'adapter parfaitement au
corps de l'occupant. En cas
d'accident, la ceinture se bloquera en
réduisant ainsi le risque d'impact dans
l'habitacle ou de projection en dehors
de la voiture.
Lorsque la voiture est garée sur une
route très en pente, il est possible que
l'enrouleur se bloque, ce qui est tout
à fait normal. Le mécanisme de
l'enrouleur bloque la sangle chaque fois
que celle-ci est soumise à un
mouvement rapide ou en cas de
freinage brusque, de chocs ou de
virage pris à grande vitesse.
72) 73)
Le siège arrière est muni de ceintures
de sécurité à inertie à trois points
d'ancrage avec enrouleur.
REMARQUE Boucler les ceintures de
sécurité des places arrière comme
indiqué en fig. 53.
AVERTISSEMENT En repositionnant,
après le renversement, la banquette
arrière en conditions d'utilisation
normale, veiller à repositionner
correctement la ceinture de sécurité de
façon à ce qu'elle soit de nouveau
prête à être utilisée.
1
32
52AB0A0059C
53AB0A0354C
69

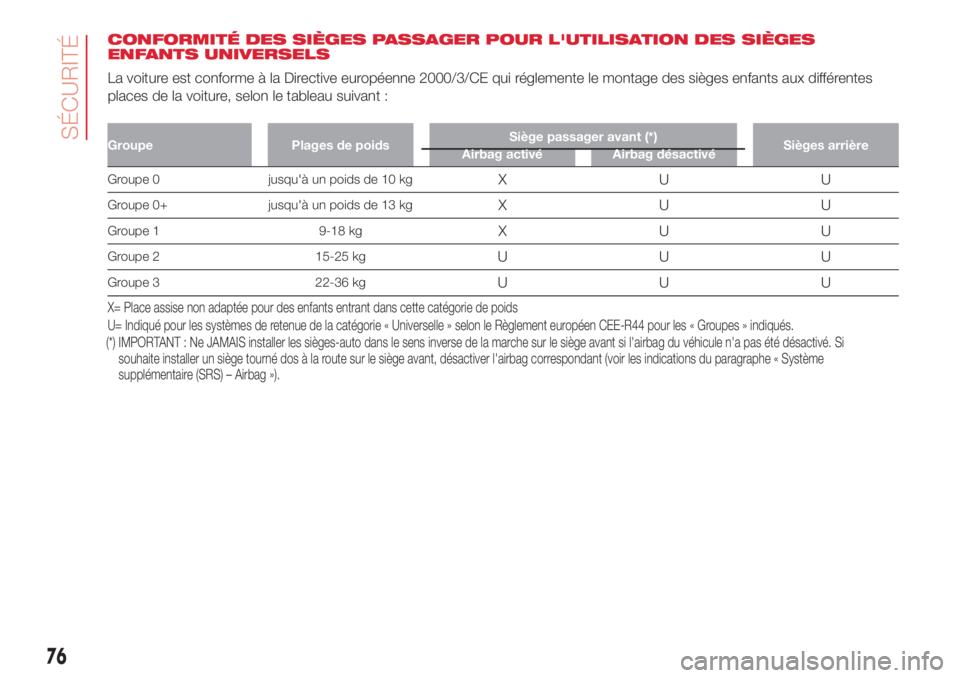

CONFORMITÉ DES SIÈGES PASSAGER POUR L'UTILISATION DES SIÈGES
ENFANTS UNIVERSELS
La voiture est conforme à la Directive européenne 2000/3/CE qui réglemente le montage des sièges enfants aux différentes
places de la voiture, selon le tableau suivant :
Groupe Plages de poidsSiège passager avant (*)
Sièges arrière
Airbag activé Airbag désactivé
Groupe 0 jusqu'à un poids de 10 kgXUU
Groupe 0+ jusqu'à un poids de 13 kgXUU
Groupe 1 9-18 kgXUU
Groupe 2 15-25 kgUUU
Groupe 3 22-36 kgUUU
X= Place assise non adaptée pour des enfants entrant dans cette catégorie de poids
U= Indiqué pour les systèmes de retenue de la catégorie « Universelle » selon le Règlement européen CEE-R44 pour les « Groupes » indiqués.
76
SÉCURITÉ
(*) IMPORTANT : Ne JAMAIS installer les sièges-auto dans le sens inverse de la marche sur le siège avant si l'airbag du véhicule n'a pas été désactivé. Si
souhaite installer un siège tourné dos à la route sur le siège avant, désactiver l'airbag correspondant (voir les indications du paragraphe « Système
supplémentaire (SRS) – Airbag »).

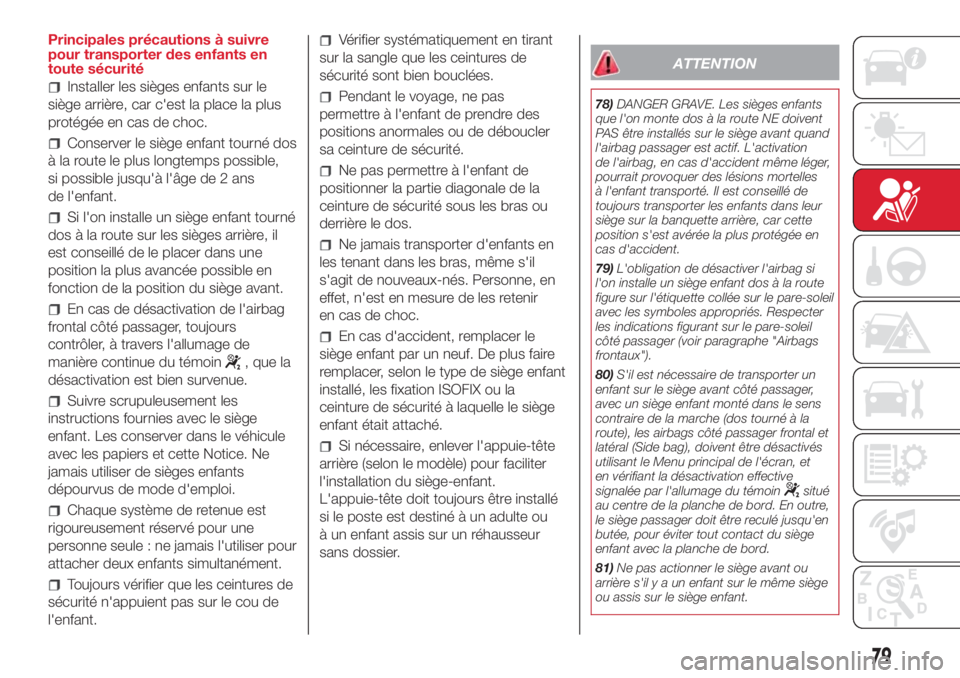

Principales précautions à suivre
pour transporter des enfants en
toute sécurité
Installer les sièges enfants sur le
siège arrière, car c'est la place la plus
protégée en cas de choc.
Conserver le siège enfant tourné dos
à la route le plus longtemps possible,
si possible jusqu'à l'âge de 2 ans
de l'enfant.
Si l'on installe un siège enfant tourné
dos à la route sur les sièges arrière, il
est conseillé de le placer dans une
position la plus avancée possible en
fonction de la position du siège avant.
En cas de désactivation de l'airbag
frontal côté passager, toujours
contrôler, à travers l'allumage de
manière continue du témoin
, que la
désactivation est bien survenue.
Suivre scrupuleusement les
instructions fournies avec le siège
enfant. Les conserver dans le véhicule
avec les papiers et cette Notice. Ne
jamais utiliser de sièges enfants
dépourvus de mode d'emploi.
Chaque système de retenue est
rigoureusement réservé pour une
personne seule : ne jamais l'utiliser pour
attacher deux enfants simultanément.
Toujours vérifier que les ceintures de
sécurité n'appuient pas sur le cou de
l'enfant.
Vérifier systématiquement en tirant
sur la sangle que les ceintures de
sécurité sont bien bouclées.
Pendant le voyage, ne pas
permettre à l'enfant de prendre des
positions anormales ou de déboucler
sa ceinture de sécurité.
Ne pas permettre à l'enfant de
positionner la partie diagonale de la
ceinture de sécurité sous les bras ou
derrière le dos.
Ne jamais transporter d'enfants en
les tenant dans les bras, même s'il
s'agit de nouveaux-nés. Personne, en
effet, n'est en mesure de les retenir
en cas de choc.
En cas d'accident, remplacer le
siège enfant par un neuf. De plus faire
remplacer, selon le type de siège enfant
installé, les fixation ISOFIX ou la
ceinture de sécurité à laquelle le siège
enfant était attaché.
Si nécessaire, enlever l'appuie-tête
arrière (selon le modèle) pour faciliter
l'installation du siège-enfant.
L'appuie-tête doit toujours être installé
si le poste est destiné à un adulte ou
à un enfant assis sur un réhausseur
sans dossier.
ATTENTION
78)DANGER GRAVE. Les sièges enfants
que l'on monte dos à la route NE doivent
PAS être installés sur le siège avant quand
l'airbag passager est actif. L'activation
de l'airbag, en cas d'accident même léger,
pourrait provoquer des lésions mortelles
à l'enfant transporté. Il est conseillé de
toujours transporter les enfants dans leur
siège sur la banquette arrière, car cette
position s'est avérée la plus protégée en
cas d'accident.
79)L'obligation de désactiver l'airbag si
l'on installe un siège enfant dos à la route
figure sur l'étiquette collée sur le pare-soleil
avec les symboles appropriés. Respecter
les indications figurant sur le pare-soleil
côté passager (voir paragraphe "Airbags
frontaux").
80)S'il est nécessaire de transporter un
enfant sur le siège avant côté passager,
avec un siège enfant monté dans le sens
contraire de la marche (dos tourné à la
route), les airbags côté passager frontal et
latéral (Side bag), doivent être désactivés
utilisant le Menu principal de l'écran, et
en vérifiant la désactivation effective
signalée par l'allumage du témoin
situé
au centre de la planche de bord. En outre,
le siège passager doit être reculé jusqu'en
butée, pour éviter tout contact du siège
enfant avec la planche de bord.
81)Ne pas actionner le siège avant ou
arrière s'ilyaunenfant sur le même siège
ou assis sur le siège enfant.
79

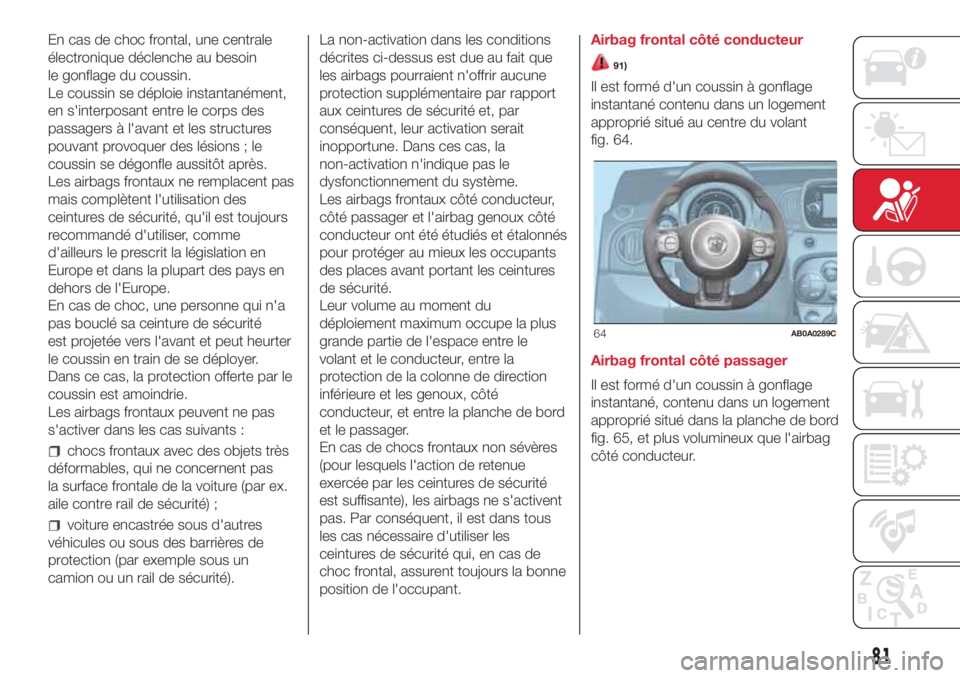

En cas de choc frontal, une centrale
électronique déclenche au besoin
le gonflage du coussin.
Le coussin se déploie instantanément,
en s'interposant entre le corps des
passagers à l'avant et les structures
pouvant provoquer des lésions ; le
coussin se dégonfle aussitôt après.
Les airbags frontaux ne remplacent pas
mais complètent l'utilisation des
ceintures de sécurité, qu'il est toujours
recommandé d'utiliser, comme
d'ailleurs le prescrit la législation en
Europe et dans la plupart des pays en
dehors de l'Europe.
En cas de choc, une personne qui n'a
pas bouclé sa ceinture de sécurité
est projetée vers l'avant et peut heurter
le coussin en train de se déployer.
Dans ce cas, la protection offerte par le
coussin est amoindrie.
Les airbags frontaux peuvent ne pas
s'activer dans les cas suivants :
chocs frontaux avec des objets très
déformables, qui ne concernent pas
la surface frontale de la voiture (par ex.
aile contre rail de sécurité) ;
voiture encastrée sous d'autres
véhicules ou sous des barrières de
protection (par exemple sous un
camion ou un rail de sécurité).La non-activation dans les conditions
décrites ci-dessus est due au fait que
les airbags pourraient n'offrir aucune
protection supplémentaire par rapport
aux ceintures de sécurité et, par
conséquent, leur activation serait
inopportune. Dans ces cas, la
non-activation n'indique pas le
dysfonctionnement du système.
Les airbags frontaux côté conducteur,
côté passager et l'airbag genoux côté
conducteur ont été étudiés et étalonnés
pour protéger au mieux les occupants
des places avant portant les ceintures
de sécurité.
Leur volume au moment du
déploiement maximum occupe la plus
grande partie de l'espace entre le
volant et le conducteur, entre la
protection de la colonne de direction
inférieure et les genoux, côté
conducteur, et entre la planche de bord
et le passager.
En cas de chocs frontaux non sévères
(pour lesquels l'action de retenue
exercée par les ceintures de sécurité
est suffisante), les airbags ne s'activent
pas. Par conséquent, il est dans tous
les cas nécessaire d'utiliser les
ceintures de sécurité qui, en cas de
choc frontal, assurent toujours la bonne
position de l'occupant.Airbag frontal côté conducteur
91)
Il est formé d'un coussin à gonflage
instantané contenu dans un logement
approprié situé au centre du volant
fig. 64.
Airbag frontal côté passager
Il est formé d'un coussin à gonflage
instantané, contenu dans un logement
approprié situé dans la planche de bord
fig. 65, et plus volumineux que l'airbag
côté conducteur.
64AB0A0289C
81

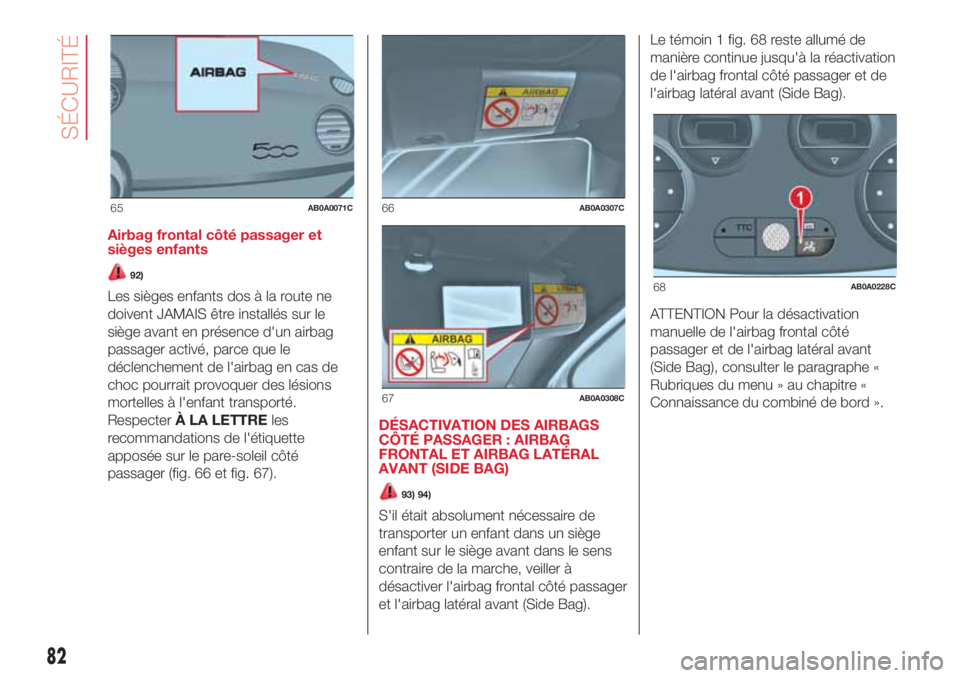

Airbag frontal côté passager et
sièges enfants
92)
Les sièges enfants dos à la route ne
doivent JAMAIS être installés sur le
siège avant en présence d'un airbag
passager activé, parce que le
déclenchement de l'airbag en cas de
choc pourrait provoquer des lésions
mortelles à l'enfant transporté.
RespecterÀ LA LETTREles
recommandations de l'étiquette
apposée sur le pare-soleil côté
passager (fig. 66 et fig. 67).DÉSACTIVATION DES AIRBAGS
CÔTÉ PASSAGER : AIRBAG
FRONTAL ET AIRBAG LATÉRAL
AVANT (SIDE BAG)
93) 94)
S'il était absolument nécessaire de
transporter un enfant dans un siège
enfant sur le siège avant dans le sens
contraire de la marche, veiller à
désactiver l'airbag frontal côté passager
et l'airbag latéral avant (Side Bag).Le témoin 1 fig. 68 reste allumé de
manière continue jusqu'à la réactivation
de l'airbag frontal côté passager et de
l'airbag latéral avant (Side Bag).
ATTENTION Pour la désactivation
manuelle de l'airbag frontal côté
passager et de l'airbag latéral avant
(Side Bag), consulter le paragraphe «
Rubriques du menu » au chapitre «
Connaissance du combiné de bord ».
65AB0A0071C66AB0A0307C
67AB0A0308C
68AB0A0228C
82
SÉCURITÉ

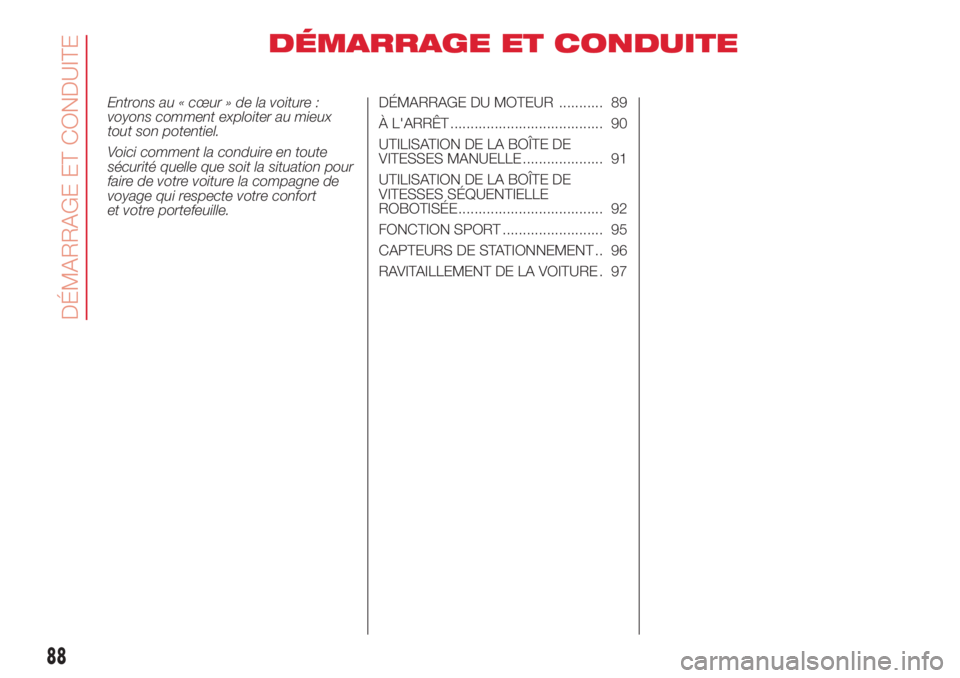

DÉMARRAGE ET CONDUITE
Entrons au « cœur » de la voiture :
voyons comment exploiter au mieux
tout son potentiel.
Voici comment la conduire en toute
sécurité quelle que soit la situation pour
faire de votre voiture la compagne de
voyage qui respecte votre confort
et votre portefeuille.DÉMARRAGE DU MOTEUR ........... 89
À L'ARRÊT ...................................... 90
UTILISATION DE LA BOÎTE DE
VITESSES MANUELLE .................... 91
UTILISATION DE LA BOÎTE DE
VITESSES SÉQUENTIELLE
ROBOTISÉE .................................... 92
FONCTION SPORT ......................... 95
CAPTEURS DE STATIONNEMENT .. 96
RAVITAILLEMENT DE LA VOITURE . 97
88
DÉMARRAGE ET CONDUITE
