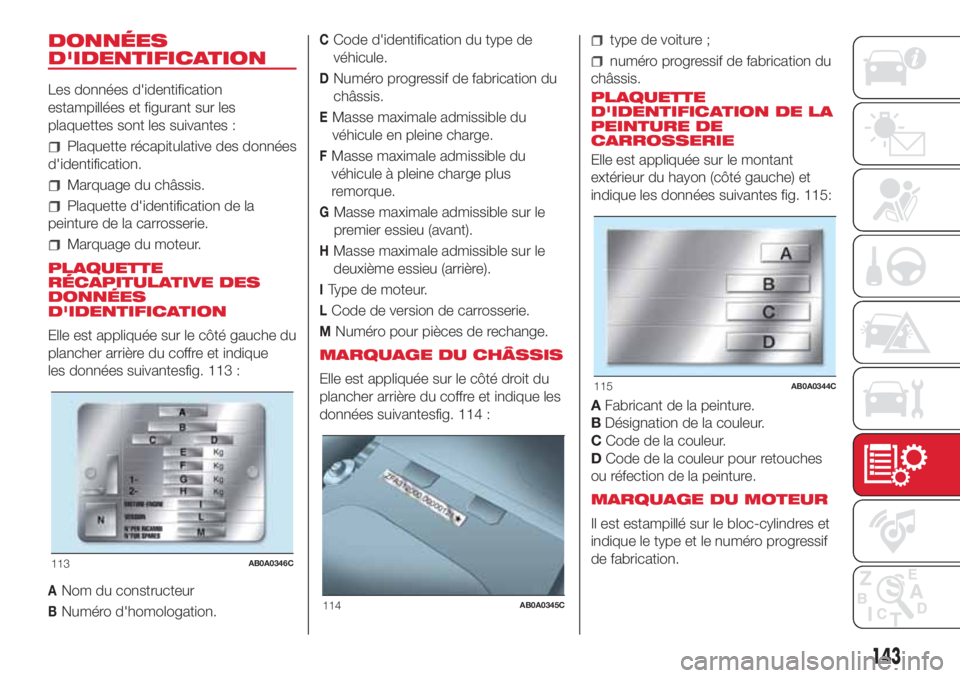

DONNÉES
D'IDENTIFICATION
Les données d'identification
estampillées et figurant sur les
plaquettes sont les suivantes :
Plaquette récapitulative des données
d'identification.
Marquage du châssis.
Plaquette d'identification de la
peinture de la carrosserie.
Marquage du moteur.
PLAQUETTE
RÉCAPITULATIVE DES
DONNÉES
D'IDENTIFICATION
Elle est appliquée sur le côté gauche du
plancher arrière du coffre et indique
les données suivantesfig. 113 :
ANom du constructeur
BNuméro d'homologation.
CCode d'identification du type de
véhicule.
DNuméro progressif de fabrication du
châssis.
EMasse maximale admissible du
véhicule en pleine charge.
FMasse maximale admissible du
véhicule à pleine charge plus
remorque.
GMasse maximale admissible sur le
premier essieu (avant).
HMasse maximale admissible sur le
deuxième essieu (arrière).
IType de moteur.
LCode de version de carrosserie.
MNuméro pour pièces de rechange.
MARQUAGE DU CHÂSSIS
Elle est appliquée sur le côté droit du
plancher arrière du coffre et indique les
données suivantesfig. 114 :
type de voiture ;
numéro progressif de fabrication du
châssis.
PLAQUETTE
D'IDENTIFICATION DE LA
PEINTURE DE
CARROSSERIE
Elle est appliquée sur le montant
extérieur du hayon (côté gauche) et
indique les données suivantes fig. 115:
AFabricant de la peinture.
BDésignation de la couleur.
CCode de la couleur.
DCode de la couleur pour retouches
ou réfection de la peinture.
MARQUAGE DU MOTEUR
Il est estampillé sur le bloc-cylindres et
indique le type et le numéro progressif
de fabrication.
113AB0A0346C
114AB0A0345C
115AB0A0344C
143

MOTEUR
(Pour les marchés où cela est prévu)
GÉNÉRALITÉS 1.4 TB BZ ABARTH 135 ch 1.4 TB BZ ABARTH 145 ch
1.4 TB BZ ABARTH 160 ch(*)
Code type 312A1000 312B4000 312B4000
Cycle Otto Otto Otto
Nombre et position des cylindres 4 en ligne 4 en ligne 4 en ligne
Diamètre et course des pistons
(mm)72x84 72x84 72x84
Cylindrée totale (cm
3) 1368 1368 1368
Taux de compression 9,8 : 1 9,8 : 1 9,8 : 1
Puissance maximum (CEE) (kW) 99 107 118
Puissance maximum (CEE) (Ch) 135 145 160
régime correspondant (tours/min) 5500 5500 5500
Couple maximum (CEE) (Nm)
180
(**)/ 206(***)180(**)/ 210(***)210(**)/ 230(***)
régime correspondant (tours/min) 2000
2000(**)/ 3000(***)2000(**)/ 3000(***)
Bougies d'allumage NGK IKR9F8 NGK IKR9F8 NGK IKR9F8
CarburantEssence vert sans plomb 95
RON (spécification EN228)Essence verte sans plomb 95
RON ou 98 RON (Spécification
EN228)Essence verte sans plomb 95
RON ou 98 RON (Spécification
EN228)
(*) Kit
(**) NORMAL
(***) SPORT
144
DONNÉES TECHNIQUES

GÉNÉRALITÉS1.4 TB BZ ABARTH
163 ch1.4 TB BZ ABARTH
165 ch1.4 TB BZ ABARTH
180 ch(*)1.4 TB BZ ABARTH
180 ch
Code type 312B6000 312B3000 312B3000 312A3000
Cycle Otto Otto Otto Otto
Nombre et position des
cylindres4 en ligne 4 en ligne 4 en ligne 4 en ligne
Diamètre et course des
pistons (mm)72x84 72x84 72x84 72x84
Cylindrée totale (cm
3) 1368 1368 1368 1368
Taux de compression 9,0 : 1 9,0 : 1 9,0 : 1 9,0 : 1
Puissance maximum
(CEE) (kW)120
(****)121(****)132(****)132(****)
Puissance maximum
(CEE) (Ch)163(****)165(****)180(****)180(****)
régime correspondant
(tours/min)5500 5500 5500 5500
Couple maximum (CEE)
(Nm)210
(**)/ 230(***)210(**)/ 230(***)230(**)/ 250(***)230(**)/ 250(***)
régime correspondant
(tours/min)2000(**)/ 3000(***)2000(**)/ 3000(***)2000(**)/ 3000(***)2000(**)/ 3000(***)
Bougies d'allumage NGK IKR9F8 NGK IKR9F8 NGK IKR9F8 NGK IKR9F8
CarburantEssence verte sans
plomb 95 RON ou 98
RON (Spécification
EN228)Essence verte sans
plomb 95 RON ou 98
RON (Spécification
EN228)Essence verte sans
plomb 95 RON ou 98
RON (Spécification
EN228)Essence verte sans plomb
95 RON ou 98 RON
(Spécification EN228)
(*) Kit
(****) Valeur obtenue en utilisant de l’essence sans plomb 98 RON
(**) NORMAL
(***) SPORT
145

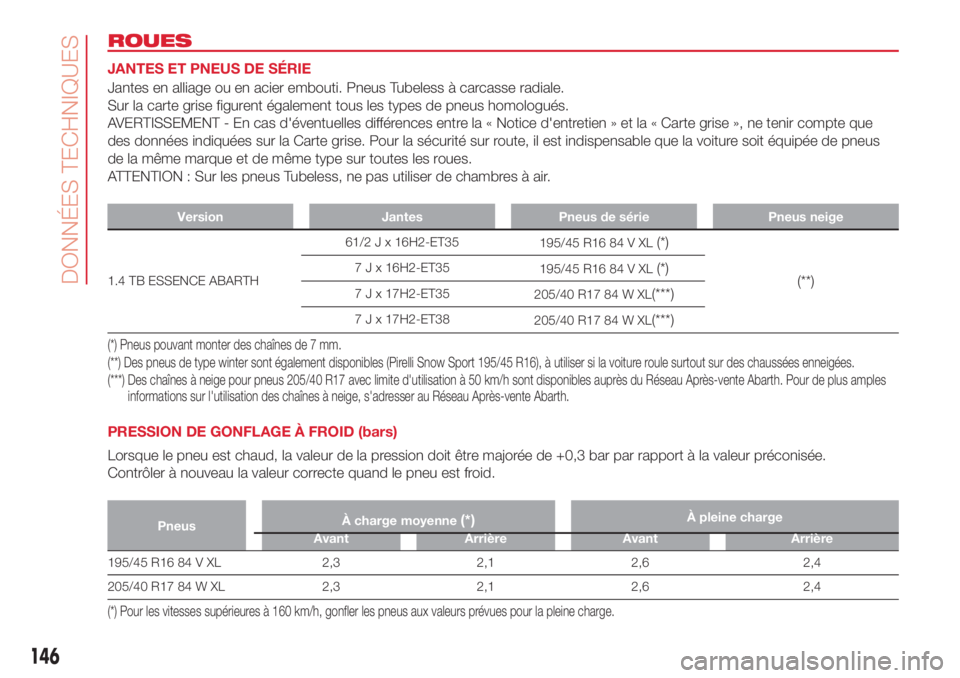

ROUES
JANTES ET PNEUS DE SÉRIE
Jantes en alliage ou en acier embouti. Pneus Tubeless à carcasse radiale.
Sur la carte grise figurent également tous les types de pneus homologués.
AVERTISSEMENT - En cas d'éventuelles différences entre la « Notice d'entretien » et la « Carte grise », ne tenir compte que
des données indiquées sur la Carte grise. Pour la sécurité sur route, il est indispensable que la voiture soit équipée de pneus
de la même marque et de même type sur toutes les roues.
ATTENTION : Sur les pneus Tubeless, ne pas utiliser de chambres à air.
Version Jantes Pneus de série Pneus neige
1.4 TB ESSENCE ABARTH61/2 J x 16H2-ET35
195/45 R16 84 V XL
(*)
(**)
7 J x 16H2-ET35
195/45 R16 84 V XL(*)
7 J x 17H2-ET35
205/40 R17 84 W XL(***)
7 J x 17H2-ET38
205/40 R17 84 W XL(***)
(*) Pneus pouvant monter des chaînes de 7 mm.
(**) Des pneus de type winter sont également disponibles (Pirelli Snow Sport 195/45 R16), à utiliser si la voiture roule surtout sur des chaussées enneigées.
(***) Des chaînes à neige pour pneus 205/40 R17 avec limite d'utilisation à 50 km/h sont disponibles auprès du Réseau Après-vente Abarth. Pour de plus amples
informations sur l'utilisation des chaînes à neige, s'adresser au Réseau Après-vente Abarth.
PRESSION DE GONFLAGE À FROID (bars)
Lorsque le pneu est chaud, la valeur de la pression doit être majorée de +0,3 bar par rapport à la valeur préconisée.
Contrôler à nouveau la valeur correcte quand le pneu est froid.
PneusÀ charge moyenne(*)À pleine charge
Avant Arrière Avant Arrière
195/45 R16 84 V XL 2,3 2,1 2,6 2,4
205/40 R17 84 W XL 2,3 2,1 2,6 2,4
(*) Pour les vitesses supérieures à 160 km/h, gonfler les pneus aux valeurs prévues pour la pleine charge.
146
DONNÉES TECHNIQUES

DIMENSIONS
Les dimensions sont exprimées en mm et se réfèrent à la voiture équipée de pneumatiques de série. La hauteur s'entend
voiture déchargée.
VOLUME DU COFFRECapacité voiture déchargée (norme VDA) = 185 dm
3
AB C D EFG I
3660 770 2300 590 1490
1415/1409(*)1627
1408/1402(*)
(*) Avec pneus 205/40 R17
116AB0A0292C
147

POIDS
(pour les marchés où cela est prévu)
Poids (kg)
595 – 135 ch 595C – 135 ch 595 – 145 ch 595C – 145 ch
Poids à vide (avec tous les liquides, réservoir de carburant
plein à 90 % et sans options)1035 10751035(*)
/1045(**)1075(*)
/1085(**)
Charge utile y compris le conducteur 390 355
390(*) /380(**)355(*) /345(**)
Charges maximales autorisées(***)
– essieu avant 830 830 830 830
– essieu arrière 640 640 640 640
– total 1425 1430 1425 1430
Charges remorquables
– remorque freinée––––
– remorque non freinée––––
Charge maximum admise sur le toit 50 – 50 –
Charge maximale sur la boule (remorque freinée)––––
(*) Version avec boite de vitesses manuelle
(**) Version avec B.V. séquentielle robotisée
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe à
l'utilisateur qui est tenu de respecter les charges maximales autorisées.
148
DONNÉES TECHNIQUES

Poids (kg)
595 – 160 ch 595C – 160 ch595/695 –
163 ch595C/695C –
163 ch
Poids à vide (avec tous les liquides, réservoir de carburant
plein à 90 % et sans options)1035(*)
/1045(**)1075(*)
/1085(**)1035(*)
/1045(**)1075(*)
/1085(**)
Charge utile y compris le conducteur
390(*) /380(**)355(*) /345(**)390
365(*) /355(**)
Charges maximales autorisées(***)
– essieu avant 830 830 830 830
– essieu arrière 640 640 640 640
– total 1425 14301425
(*)
/1435(**)1440
Charges remorquables
– remorque freinée––––
– remorque non freinée––––
Charge maximum admise sur le toit 50 – 50 –
Charge maximale sur la boule (remorque freinée)––––
(*) Version avec boite de vitesses manuelle
(**) Version avec B.V. séquentielle robotisée
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe à
l'utilisateur qui est tenu de respecter les charges maximales autorisées.
149

Poids (kg)
595/695 –
165 ch595C/695C –
165 ch595/695 –
180 ch595C/695C –
180 ch
Poids à vide (avec tous les liquides, réservoir de carburant
plein à 90 % et sans options)1035(*)
/1045(**)1075(*)
/1085(**)1045(*)
/1055(**)1090
Charge utile y compris le conducteur 390
365
(*) /355(**)380 350
Charges maximales autorisées
(***)
– essieu avant 830 830 830 830
– essieu arrière 640 640 640 640
– total1425
(*)
/1435(**)14401425(*)
/1435(**)1440
Charges remorquables
– remorque freinée––––
– remorque non freinée––––
Charge maximum admise sur le toit 50 – 50 –
Charge maximale sur la boule (remorque freinée)––––
(*) Version avec boite de vitesses manuelle
(**) Version avec B.V. séquentielle robotisée
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe à
l'utilisateur qui est tenu de respecter les charges maximales autorisées.
150
